MODE D'EMPLOI IQ 10 Kostal

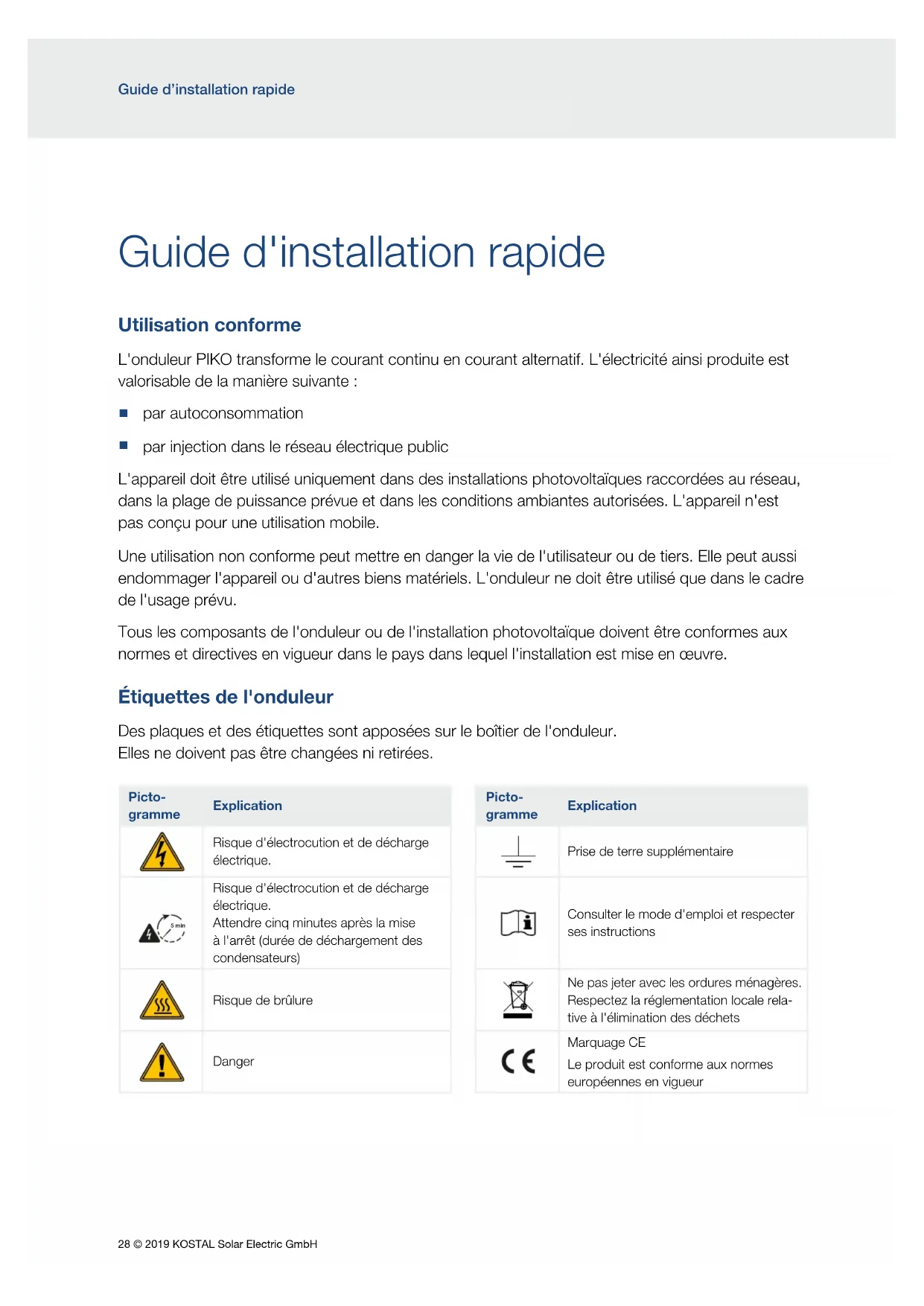

FR Guide d'installation rapide 28
Brev Manuel 32
Utilisation conforme
L'onduleur PIKO transforme le courant continu en courant alternatif. L'électricité ainsi produite est valorisable de la manière suivante :
par autoconsommation par injection dans le réseau électrique public
L'appareil doit être utilisé uniquement dans des installations photovoltaiques raccordées au réseau, dans la plage de puissance prévue et dans les conditions ambiantes autorisées. L'appareil n'est pas conçu pour une utilisation mobile.
Une utilisation non conforme peut mettre en danger la vie de l'utilisateur ou de tiers. Elle peut aussi endommager l'appareil ou d'autres biens matériels. L'onduleur ne doit être utilisé que dans le cadre de l'usage prévu.
Tous les composants de l'onduleur ou de l'installation photovoltaique doivent être conformes aux normes et directives en vigueur dans le pays dans lequel l'installation est mise en œuvre.
Étiquettes de l'onduleur
Des plaques et des étiquettes sont apposées sur le boîtier de l'onduleur. Elles ne doivent pas être changées ni retirées.
| Picto- gramme | Explication |
| 4 | Risque d'électrocution et de décharge électric. |
| 5 min | Risque d'électrocution et de décharge électric. Attendre cinq minutes après la mise à l'arrêt (durée de déchargement des condensateurs) |
| SSS | Risque de brûlle |
| ! | Danger |
| Picto- gramme | Explication |
| Prise de terre supplémentaire | |
| Consulter le mode d'emploi et respecter ses instructions | |
| Ne pas jeter avec les ordures ménagères. Respectez la réglementation locale relative à l'élimination des déchets | |
| Marquage CE Le produit est conforme aux normes européennes en vigueur |
Consignes de sécurité
DANGER
DANGER DE MORT PAR ÉLECTROCUTION ET DÉCHARGE ÉLECTRIQUE
Des tensions représentant un danger mortel traversent l'onduleur. Seul un electricien est habilité à ouvrir l'appareil et à y effectuer des travaux.
Lors de l'installation, de l'entretien et de la réparation, mettre toujours l'appareil hors tension et le protéger contre toute remise en marche.
Les générateurs ou les câbles photovoltaiques peuvent être sous tension dès qu'ils sont exposés à la lumière.
Ne pas brancher ni débrancher les cables DC de l'appareil pendant son fonctionnement au risque de créer des arcs électriques dangereux. Mettre le côté DC hors tension, puis brancher ou débrancher les connecteurs encastrables!
AVERTISSEMENT!
RISQUE DE BRULURE PAR ECHAUFFEMENT DES PIEGES
Avant toute opération de maintenance et de réparation, laisser l'appareil refroidir.
RISQUE D'INCENDIE PAR ÉCHAUFFEMENT DES PIEÇES DE L'ONDULEUR
Lors du fonctionnement de l'appareil, la température de certains composants peut dépasser 80°C. Choisir le lieu de montage en fonction des indications figurant dans le mode d'emploi. Veiller à ce que les ouvertures d'aération soient toujours libres.
RISQUE D'INCENDIE EN RAISON D'UNE SURINTENSITE ET D'UN ÉCHAUFFEMENT DU CÂBLE D'ALIMENTATION
Installer un disjoncteur de protection pour éviter les surintensités.
RISQUE D'INCENDIE PAR MONTAGE NON CONFORME
Les connecteurs et douilles mal installés peuvent s'échauffer et déclencher un incendie. Lors du montage, suivre impérativement les prescriptions et instructions du fabricant.
AVERTISSEMENT!
RISQUE DE DOMMAGES CORPORELS PAR DESTRUCTION DE L'APPAREIL
Le dépassement des valeurs maximales de la tension d'entrée DC admissible peut provoquer de graves dommages susceptibles de détruire l'appareil et de blesser gravement toute personne située à proximité immédiate. Même les brefs dépassements de tension peuvent endommager l'appareil.
Information importante
L'installation, la maintenance et l'entretien de l'onduleur doivent être seulement effectués par du personnel spécialisé, formé et qualifié en électricité. Celui-ci est responsable du respect et de l'application des normes et règlements en vigueur. Seuls des spécialistes en électricité agréés par l'entreprise de distribution d'électricité sont habilités à effectuer les travaux pouvant avoir des conséquences sur le réseau d'alimentation électrique de l'entreprise de distribution d'électricité au niveau du site d'injection de l'électricité photovoltaïque. Cela inclut également la modification des paramètres définis en usine dans l'onduleur, qui peuvent être modifiés via le serveur Web.
Veiller à ce que l'affectation des phases L1 à L3 de la borne de raccordement AC de l'onduleur soit cohérente avec les phases du réseau.
En cas d'utilisation de dispositifs différentiels résiduels (RCD), un RCD de type A ≥ 300 mA est utilisable côté AC. L'utilisation d'un RCD de type A est paramétrée dans le Webserver. (Réglage par défaut : compatibilité avec RCD de type A).
Les panneaux solaires raccordés à l'onduleur doivent être conformes à la norme CEI 61730 classe A.
La première mise en service nécessite une tension d'entrée minimale (U DCmin) et une puissance supérieure à la puissance d'autoconsommation de l'onduleur.
En France, l'installateur doit fournir et mettre les étiquettes supplémentaires nécessaires sur l'onduleur et sur les lignes d'alimentation.
RISQUE d'endommagement
Risque d'endommagement de l'onduleur s'il est positionné à l'envers. Après l'avoir déballé, toujours poser l'onduleur sur la paroi arrière (radiateur).
La mauvaise connexion des générateurs photovoltaiques peut endommager l'onduleur. Vérifiez la connexion avant la mise en service.
Installation
Effectuez le montage, l'installation et la mise en service de l'onduleur à l'aide des informations du chapitre Installation, page 56
Mode d'emploi intégral et conditions de garantie
Un mode d'emploi détaillé et des informations supplémentaires concernant l'ondulateur, comme les compteurs d'énergie autorisés, les réglages du pays pour la mise en service ainsi que les pays dans lesquels l'exploitation de l'ondulateur est homologué, figurent sur Internet à l'adresse
www.kostal-solar-electric.com > Download > PIKO IQ > modèle > pays > Mode d'emploi
Les informations relatives aux conditions de garantie et de service figurent dans un document séparé accessible sur
www.kostal-solar-electric.com > Download > PIKO IQ > modèle > pays > Garantie
Déclarations de conformité UE
La société KOSTAL Solar Electric GmbH certifie par la présente déclaration que les onduleurs décrits dans le présent document sont conformes aux exigences fondamentales et aux autres dispositions applicables des directives ci-dessous.
Directive 2014/30/UE (compatibilité électromagnétique, CEM) - Directive 2014/35/UE (mise à disposition sur le marché du matériel électrique destiné à être employé dans certaines limites de tension, également appelée directive basse tension) Directive 2011/65/EU (RoHS) relative à la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques
L'intégralité de la déclaration de conformité UE est consultable sur notre site Internet à l'adresse www.kostal-solar-electric.com > Download > PIKO IQ > modèle > pays > Certificats
Licence open source
Ce produit contient des logiciels Open source développés par des tiers et placés sous licence GPL ou LGPL.
Pour plus de détails à ce sujet, consultez la liste des logiciels Open source utilisés et le texte des licences afférentes sur la page Web (Webserver) de l'onduleur (page 69) à la section Licences.
Coordonnées et service après-vente (SAV)
Pour tout renseignement d'ordre technique, adressez-vous au service d'assistance téléphonique de notre service après-vente (SAV).
| Pays Télphone E-mail | ||
| Allemagne +49 (0)761 477 44 - 222 service-solar@kostal.com | ||
| Suisse +41 32 5800 225 service-solar@kostal.com | ||
| France +33 16138 4117 service-solar-fr@kostal.com | ||
| Grece +30 2310 477 555 service-solar-el@kostal.com | ||
| Italie +39 011 97 82 420 | service-solar-it@kostal.com | |
| Espagne | +34 961 824 927 service-solar-es@kostal.com | |
| Turquie | +90 212 803 06 26 | service-solar-tr@kostal.com |
| Chine | +86 21 5957 0077-7999 | service-solar-cn@kostal.com |
