IQ 10 - Batteriladdare Kostal - Gratis bruksanvisning och manual

Produkttyp	Fotovoltaisk växelriktare (PIKO IQ)
Varumärke	Kostal
Modell	IQ 10
Strömförsörjning	Likström (DC) från solpanelerna omvandlas till växelström (AC)
Effekt	10 kW (uppskattning baserad på modellen)
Maximal DC-ingångsspänning	Ej specificerad i instruktionen, måste respekteras för att undvika skador
Huvudfunktioner	DC-AC-omvandling, självförbrukning, nätinmatning
Elsäkerhet	Överströmsskydd (brytare), RCD typ A ≥300 mA
Driftstemperatur	Kan överstiga 80°C på vissa komponenter
Kapslingsklass	IP65 (uppskattning för utomhusbruk)
Vikt	Cirka 25 kg (uppskattning)
Mått (B x H x D)	Cirka 500 x 400 x 200 mm (uppskattning)
Installation	Av en behörig elektriker, på bakvägg (kylfläns) för kylning
Underhåll och rengöring	Underhåll förbehållet specialpersonal; låt svalna före ingrepp
Reservdelar och reparerbarhet	Ej specificerat; kontakta kundservice
Standarder	CE, EMC-direktiv 2014/30/EU, lågspänningsdirektiv 2014/35/EU, RoHS 2011/65/EU
Avsedd användning	Nätanslutna solcellsanläggningar, inte mobil
Garanti	Se Kostals webbplats för villkor

Vanliga frågor - IQ 10 Kostal

Vad är huvudfunktionen för Kostal IQ 10?

Kostal IQ 10 är en fotovoltaisk växelriktare som omvandlar likström från solpanelerna till växelström som kan användas för självförbrukning eller matas in på det allmänna elnätet.

Vem får installera och underhålla växelriktaren?

Endast en behörig elektriker har rätt att öppna enheten, installera den eller utföra underhållsarbete. Användaren får inte ingripa själv.

Vilka är de viktigaste säkerhetsföreskrifterna?

Före ingrepp, koppla bort enheten från strömmen och vänta 5 minuter (urladdning av kondensatorer). Koppla aldrig bort DC-kablar under spänning för att undvika ljusbågar. Skydda enheten mot överström med en brytare.

Kan jag använda växelriktaren med alla typer av solpaneler?

Panelerna måste vara i enlighet med standard IEC 61730 klass A. DC-ingångsspänningen får inte överstiga det maximalt tillåtna värdet, annars kan enheten förstöras.

Hur ansluter jag växelriktaren till elnätet?

Respektera fasindelningen L1 till L3 på AC-anslutningen och installera en jordfelsbrytare (RCD) typ A ≥300 mA på AC-sidan.

Vad gör jag vid tekniska problem?

Kontakta Kostals kundservice. Telefon- och e-postuppgifter finns i instruktionen beroende på land (t.ex. [phone] för Frankrike).

Var hittar jag den fullständiga bruksanvisningen?

Den detaljerade bruksanvisningen och garantivillkoren finns att ladda ner på webbplatsen www.kostal-solar-electric.com under 'Download > PIKO IQ > modell > land'.

Är växelriktaren kompatibel med en specifik elmätare?

Listan över godkända elmätare finns i den fullständiga bruksanvisningen som kan laddas ner online. Underlåtenhet att följa detta kan leda till funktionsfel.

Kan man ändra växelriktarens fabriksinställningar?

Ja, via den inbyggda webbservern, men denna åtgärd är förbehållen en elektriker som är godkänd av nätoperatören, eftersom den kan påverka inmatningen på det allmänna nätet.

Hur kasseras växelriktaren vid slutet av livslängden?

Får inte slängas med hushållsavfall. Följ lokala bestämmelser för elektroniskt avfall. Enheten är märkt med symbolen för överkryssad soptunna.

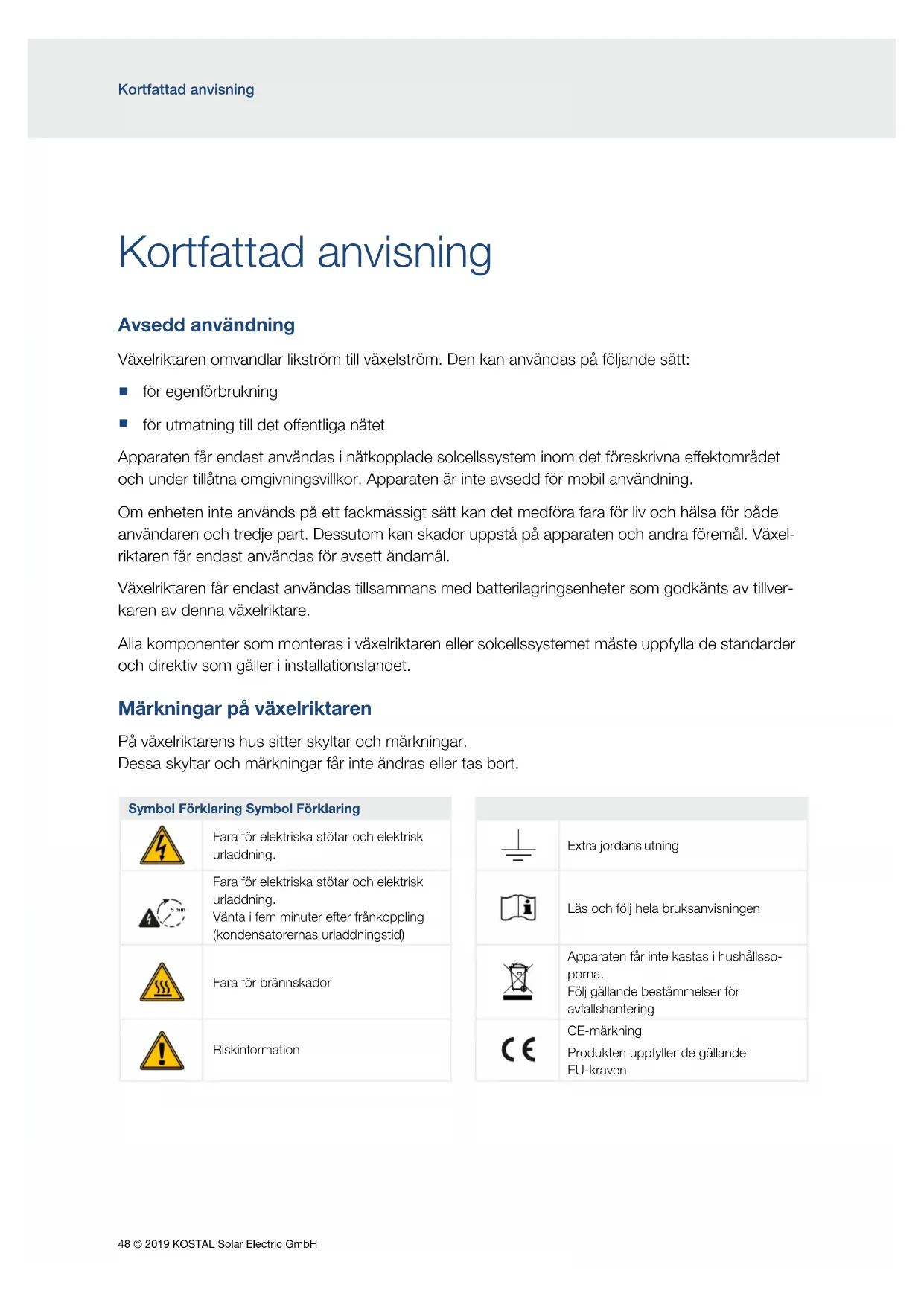

BRUKSANVISNING IQ 10 Kostal

Växelriktaren omvandlar likström till væxelström. Den kan användas på följande satt:

Apparaten fär endast användas i nätkopplade solcellssystem inom det foreskrivna effektområdet och under tillatna omgivningsvillkor. Apparaten ar inte avsedd for mobil använding.

Om erheten inte används på att fackmässigt satt kan det medföra fara für liv och hälsa für bade användaren och tredje part. Dessutom kan skador uppsta på apparaten och andra foremål. Væxel-rikturen fär endast användas for avsettändamål.

Växelriktaren fár endast användas tillsammans med batterilagringsenheter som godkänts av tillver-karen avenna växelriktare.

Alla komponenter som monteras i væxelriktaren eller solcellssystemet mæste uppfylla de standarder och direktiv som gäller i installationslandet.

Märkningar på växelriktaren

Pá væxelriktarens hus sitter skyltar och märkningar.

Dessa skyltar och markninger far inte andras ell er tas bort.

Symbol Förklaring Symbol Förklaring
	Fara für elektriska stötar och elektrisk urladdning.
	Fara für elektriska stötar och elektrisk urladdning. Vänta i fem minutes after frånkoppling (kondensatorernas urladdningsstid)
	Fara für brännskador
	Riskinformation

Extra jordanslutning
Läs och följ hela bruksanvisningen
Apparaten fär inte kastas i hushållsø-porna. Följ gällande bestämelser für avfallshantering
CE	CE-märkning Produkten uppyller de gällande EU-kraven

Livsfarlig spanning ar aktiv i væxelriktaren. Endast en behörig elektriker fær öppna och arbeta med apparaten.

Anslut alltid apparaten i spanningsfritt tillstand vid montering, underhäll och reparationer och sakra mot Återinkoppling.

Solcellsgeneratorerna/-kablarna kan stå under spanning sänr de utsätts for Ijus.

Under lopande drift fár inga DC-kablar anslutas till uller kopplas bort fran apparaten, efter som farliga Ijusbagar dà kan uppsta. Koppla frän spanninger pa DC-sidan och anslut direfter respektive koppla loss kontaktansluttingarna!

WARNING!

BRÄNNSKADOR PÅ GRUND AV HETA DELAR

Låt apparaten svalna innan underhälls- och reparationsarbeten utförs.

BRANDRISK PÅ GRUND AV HETA DELAR PÅ APPARATEN

Enskilda komponenter kan under drift uppnå en temperatur på over 80^ . Välj)därfor en monteringsplats som uppfyller kraven ienna anvisning. Se alltid till att ventilationsöppning-arna är fria.

BRANDRISK PÁ GRUND AV ÖVERSTRÖM OCH UPPVÄRMING AV NÄTKABELN

Installera en kabelskyddsbrytare som sakerhet mot overstrom.

BRANDRISK PÅ GRUND AV ICKE-FACKMANNAMÄSSIG MONTERING

Ej fackmässigt monterade kontakter och uttag kan upphettes och Förorsaka brand. Vid montering skam anovillkorligen folja tillverkarens riktlinjer och anvisningar.

WARNING!

PERSONSKADOR PÁ GRUND AV ATT APPARATEN SKADAS

Om maxvärdena for den tillatna ingängsspänningen överskrids på DC-ingängarna kan allvarlga skador uppsta, som i sin tur kan leda till allvarlga personskador och att apparaten skadas. Åven korta överskridningar av spänningen kan fororsaka skador på apparaten.

VIKTIG INFORMATION

Montering, hantering, unterhalb och reparation av vaxelriktarna fär endast utforas av utbildade och kvalificerade elektriker. Elektrikern ansvarar for att gällande standarder och foreskrifter uppfylls och verkestalls. Arbeten som kan paverka elbolagets elnat på platsen där solenergin matas in fär endast utforas av behöriga elektriker som har godkänts av elbolaget. Det gäller även andringar av parametrar på vaxelriktaren som stälts in vid fabiken och som kan änderas via Webservern.

Man skall se till att fastildeliningarna L1-L3 pa vaxelriktarens AC-anslutningsklämma och faserna i nätet stämmer overens.

Om jordfelsskydd (RCD) anvands kan ett RCD av typ A ≥ 300 mA anvandas på AC-sidan. Användningen av ett RCD av typ A ställs in på Webservern. (Standardinställning: kompatibilitet med RCD typ A).

Solpanelerna som ar anslutna till vaxelriktaren maste uppfylla normen IEC 61730 klass A.

Vid tillfället für Första drifttagning maste tillracklicht med solcellsenergi (minst "Min. ingängsänning (U DCmin)") ligga an på væxelriktaren. Skulle spanningen eller erforderlig effekt inte vara tillracklig vid forsta drifttagning kopplar væxelriktaren.Free.

SKADERISK

Skaderisk vid nedställning av væxelriktaren. Ställ alltid ned væxelriktaren på baksidan after att den packats upp.

Vid felaktig koppling av solcellsgeneratorerna kan det uppsta skador pa vaxelriktaren. Kontrollera kopplingen fore drifttagning.

Installation

Utför monteringen, installationen och drifttagningen av växelriktaren enligt informationen i kapitlet Installation frän sidan 56

Fullständig bruksanvisning och garantivillkor

En utförlig braksanvising samt ytterligare information om växelriktaren, t.ex. godkända energimäture, landsinställningar for drifttagning och de länder i vilka växelriktaren fär användas, hittar du på foljande adress

www.kostal-solar-electric.com > Download > PIKO IQ > model > country >

Operating manual

Information om inspections- och garantivillkoren hittar du i ett separat dokument pÅ

www.kostal-solar-electric.com > Download > PIKO IQ > model > country > Warranty

EU-forsakran om overensstammelse

KOSTAL Solar Electric GmbH intygar harmed att vaxelriktarna som beskrivs i detta dokument upppyller de grundlaggande kraven och andra relevanta bestammelser i nedanstående direktiv.

Direktiv 2014/30/EU (Elektromagnetisk kompatilitet, EMC)
- Direktiv 2014/35/EU (Tillhandahållande av elektrisk utrustning avsedd for användning inom vissa spänningsgränser på marknaden, även kallat: Lågspänningsdirektivet)
- Direktiv 2011/65/EU (RoHS) für begränsning av användning av vissa fariga ämnen i elektrisk och elektronisk utrustning

En utförlig EU-försakran om överensstämmlse hittar du på följande adress www.kostal-solar-electric.com > Download > PIKO IQ > model > country > Certificates.

Öppen källkodslicens

Den har Produkten innehailler programvara med oppen kalkod utvecklad av tredje part och licensierad bl.a. under GPL aller LGPL.

Narmare uppgifter om detta och en lista over använd källkodsprogramvara med tillhörande licenstexter Återfinns på webbsidan (Webserver) für vãxelrikreten (sid. 69) under punkten Licenseer.

Kontaktuppgifter och service

Vid teknska fragor, kontakta var Service Hotline.

Land Telefon E-post
Tyskland [phone] - 222 [e-mail]
Schweiz [phone] [e-mail]
Frankrike [phone] [e-mail]
Grekland [phone] [e-mail]
Italien [phone]	[e-mail]
Spanien	[phone] [e-mail]
Turkiet	[phone]	[e-mail]
Kina	[phone]-7999	[e-mail]
