IQ 8.5 - Batteriladdare Kostal - Gratis bruksanvisning och manual

Produkttyp	Fotovoltaisk växelriktare
Märke	Kostal
Modell	IQ 8.5
Applikation	Omvandling av likström från solpaneler till växelström för egenkonsumtion eller inmatning i elnätet
Nominell AC-effekt	8,5 kW
Maximal DC-ingångsspänning	1000 V
AC-utspänning	230/400 V trefas
Skydd	IP65 skyddsklass
Mått (L x B x H)	500 x 400 x 200 mm
Vikt	25 kg
Strömförsörjning	Fotovoltaiska solpaneler
Huvudfunktioner	Övervakning via inbyggd webbserver, hantering av inmatning, godkända energimätare
Säkerhet	Överströmsskydd, överspänningsskydd, jordfelsskydd; krav på en brytare och en jordfelsbrytare typ A ≥ 300 mA
Underhåll och rengöring	Underhåll endast av kvalificerad personal; låt svalna före ingrepp
Reservdelar och reparationsmöjlighet	Kontakta Kostals kundtjänst
Allmän information	Se fullständig bruksanvisning på www.kostal-solar-electric.com
Standarder	CE, RoHS, EMC- och lågspänningsdirektiv

Vanliga frågor - IQ 8.5 Kostal

Vad är huvudfunktionen för Kostal IQ 8.5 växelriktaren?

Växelriktaren IQ 8.5 omvandlar den likström som solpanelerna producerar till växelström, användbar för egenkonsumtion eller inmatning i det allmänna elnätet.

Vilka är de elektriska riskerna med växelriktaren?

Dödliga spänningar förekommer i växelriktaren. Endast en kvalificerad elektriker får öppna enheten. Apparaten måste kopplas bort från spänningen före ingrepp och vänta i fem minuter efter avstängning (urladdning av kondensatorer).

Hur installerar jag växelriktaren korrekt?

Installationen måste utföras av en kvalificerad elektriker enligt instruktionerna i installationskapitlet i manualen. Se till att hålla säkerhetsavstånd och fästa enheten på en obrännbar yta.

Vilken typ av brytare rekommenderas?

En skyddsbrytare krävs för att undvika överströmmar. På AC-sidan kan en jordfelsbrytare (RCD) typ A ≥ 300 mA användas.

Kan växelriktaren användas med solpaneler av vilket märke som helst?

Ja, förutsatt att panelerna uppfyller standard IEC 61730 klass A och att inspänningen inte överstiger det angivna maximala värdet.

Vad gör jag vid felkod på växelriktaren?

Se den fullständiga bruksanvisningen som finns online på Kostals webbplats. Du kan även kontakta kundtjänst på de kontaktuppgifter som finns i manualen.

Hur övervakar jag energiproduktionen?

Växelriktaren har en inbyggd webbserver som nås via det lokala nätverket. Du kan visa produktionsdata och ändra inställningar via detta gränssnitt.

Är det möjligt att ändra fabriksinställningarna?

Ja, inställningarna kan ändras via webbservern, men detta måste göras av en elektriker som är godkänd av elnätsdistributören, eftersom det kan påverka nätet.

Vilka är garantivillkoren?

Garantivillkoren finns på webbplatsen www.kostal-solar-electric.com under avsnittet Nedladdningar > PIKO IQ > modell > land > Garanti.

Hur kontaktar jag kundtjänst i Frankrike?

För Frankrike, ring [phone] eller skriv till [e-mail]. Postadressen är 11 rue Jacques Cartier, 78280 Guyancourt.

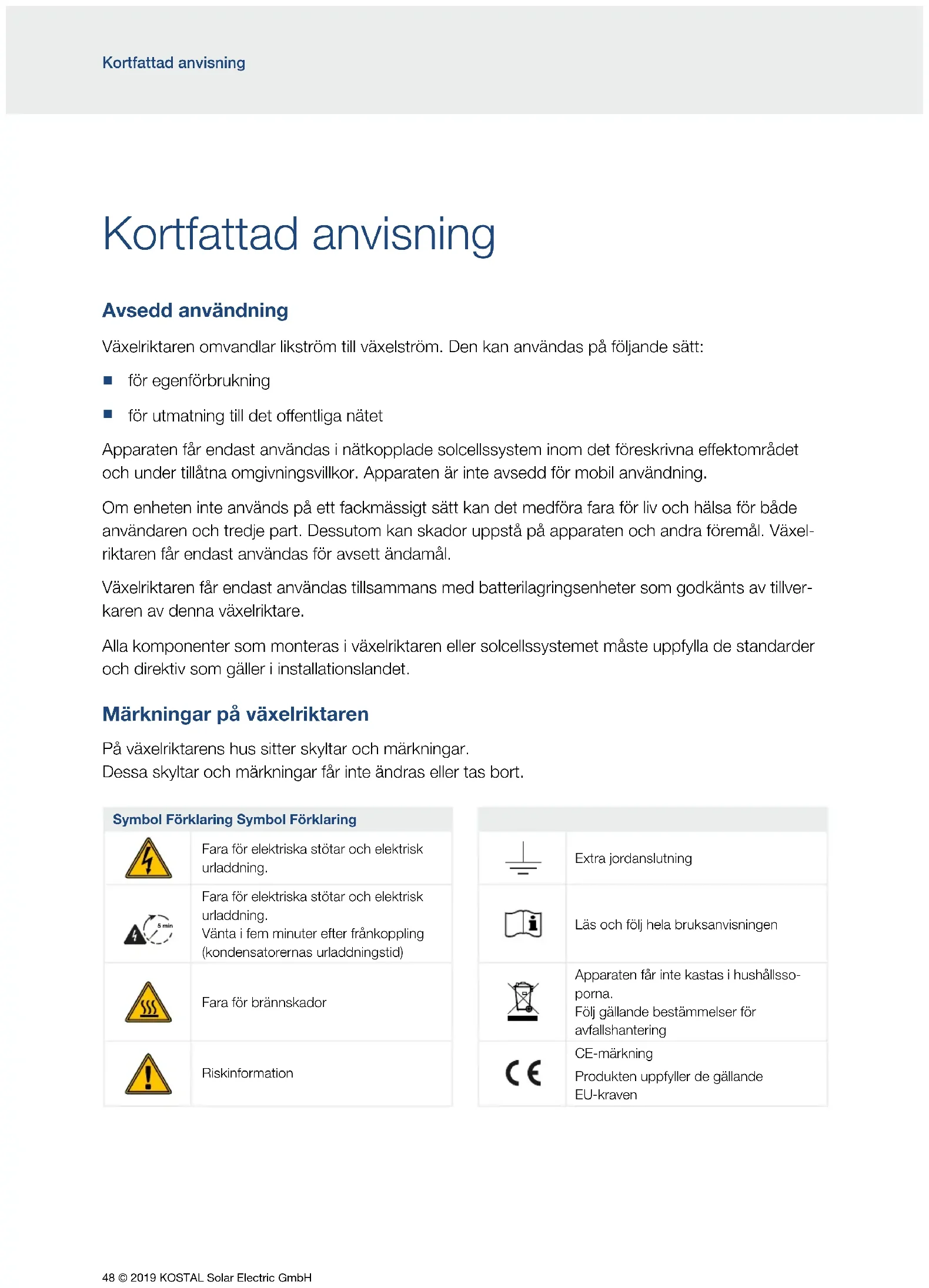

BRUKSANVISNING IQ 8.5 Kostal

Växelriktaren omvandlar likström till växelström. Den kan användas på följande sätt:

■ för egenförbrukning
■ för utmatning till det offentliga nätet

Apparaten får endast användas i nätkopplade solcellssystem inom det föreskrivna effektområdet och under tillåtna omgivningsvillkor. Apparaten är inte avsedd för mobil användning.

Om enheten inte används på ett fackmässigt sätt kan det medföra fara för liv och hälsa för både användaren och tredje part. Dessutom kan skador uppstå på apparaten och andra föremål. Växel-riktaren får endast användas för avsett ändamål.

Växelriktaren får endast användas tillsammans med batterilagringsenheter som godkänts av tillverkaren av denna växelriktare.

Alla komponenter som monteras i växelriktaren eller solcellssystemet måste uppfylla de standarder och direktiv som gäller i installationslandet.

Märkningar på växelriktaren

På växelriktarens hus sitter skyltar och märkningar.

Dessa skyltar och märkningar får inte ändras eller tas bort.

Symbol Förklaring Symbol Förklaring

	Fara för elektriska stötar och elektrisk urladdning.
	Fara för elektriska stötar och elektrisk urladdning.Vänta i fem minuter efter frånkoppling (kondensatorernas urladdningstid)
	Fara för brännskador
	Riskinformation

	Extra jordanslutning
	Läs och följ hela bruksanvisningen
	Apparaten får inte kastas i hushållsso-porna.Följ gällande bestämmelser för avfallshantering
	CE-märkningProdukten uppfyller de gällande EU-kraven

Livsfarlig spänning är aktiv i växelriktaren. Endast en behörig elektriker får öppna och arbeta med apparaten.

Anslut alltid apparaten i spänningsfritt tillstånd vid montering, underhåll och reparationer och säkra mot återinkoppling.

Solcellsgeneratorna/-kablarna kan stå under spänning så snart de utsätts för ljus.

Under löpande drift får inga DC-kablar anslutas till eller kopplas bort från apparaten, efter- som farliga ljusbågar då kan uppstå. Koppla från spänningen på DC-sidan och anslut därefter respektive koppla loss kontaktanslutningarna!

WARNING!

BRÄNNSKADOR PÅ GRUND AV HETA DELAR

Låt apparaten svalna innan underhålls- och reparationsarbeten utförs.

BRANDRISK PÅ GRUND AV HETA DELAR PÅ APPARATEN

Enskilda komponenter kan under drift uppnå en temperatur på över 80 °C. Välj därför en monteringsplats som uppfyller kraven i denna anvisning. Se alltid till att ventilationsöppningarna är fria.

BRANDRISK PÅ GRUND AV ÖVERSTRÖM OCH UPPVÄRMNING AV NÄTKABELN

Installera en kabelskyddsbrytare som säkerhet mot överström.

BRANDRISK PÅ GRUND AV ICKE-FACKMANNAMÄSSIG MONTERING

Ej fackmässigt monterade kontakter och uttag kan upphettas och förorsaka brand. Vid montering ska man ovillkorligen följa tillverkarens riktlinjer och anvisningar.

WARNING!

PERSÖNSKADOR PÅ GRUND AV ATT APPARATEN SKADAS

Om maxvärdena för den tillåtna ingångsspänningen överskrids på DC-ingångarna kan allvarliga skador uppstå, som i sin tur kan leda till allvarliga personskador och att apparaten skadas. Även korta överskridningar av spänningen kan förorsaka skador på apparaten.

VIKTIG INFORMATION

Montering, hantering, underhåll och reparation av växelriktarna får endast utföras av utbildade och kvalificerade elektriker. Elektrikern ansvarar för att gällande standarder och föreskrifter uppfylls och verkställs. Arbeten som kan påverka elbolagets elnät på platsen där solenergin matas in får endast utföras av behöriga elektriker som har godkänts av elbolaget. Det gäller även ändringar av parametrar på växelriktaren som ställts in vid fabriken och som kan ändras via Webservern.

Man skall se till att fastilldelningarna L1–L3 på växelriktarens AC-anslutningsklämma och faserna i nätet stämmer överens.

Om jordfelsskydd (RCD) används kan ett RCD av typ A ≥ 300 mA användas på AC-sidan. Användningen av ett RCD av typ A ställs in på Webservern. (Standardinställning: kompatibilitet med RCD typ A).

Solpanelerna som är anslutna till växelriktaren måste uppfylla normen IEC 61730 klass A.

Vid tillfället för första drifttagning måste tillräckligt med solcellsenergi (minst "Min. ingångs-spänning (U DCmin)") ligga an på växelriktaren. Skulle spänningen eller erforderlig effekt inte vara tillräcklig vid första drifttagning kopplar växelriktaren från.

SKADERISK

Skaderisk vid nedställning av växelriktaren. Ställ alltid ned växelriktaren på baksidan efter att den packats upp.

Vid felaktig koppling av solcellsgeneratorerna kan det uppstå skador på växelriktaren. Kontrollera kopplingen före drifttagning.

Installation

Utför monteringen, installationen och drifttagningen av växelriktaren enligt informationen i kapitlet Installation från sidan 56

Fullständig bruksanvisning och garantivillkor

En utförlig bruksanvisning samt ytterligare information om växelriktaren, t.ex. godkända energimä- tare, landsinställningar för drifttagning och de länder i vilka växelriktaren får användas, hittar du på följande adress

www.kostal-solar-electric.com > Download > PIKO IQ > model > country > Operating manual

Information om inspektions- och garantivillkoren hittar du i ett separat dokument på www.kostal-solar-electric.com > Download > PIKO IQ > model > country > Warranty

EU-försäkran om överensstämmelse

KOSTAL Solar Electric GmbH intygar härmed att växelriktarna som beskrivs i detta dokument uppfyller de grundläggande kraven och andra relevanta bestämmelser i nedanstående direktiv.

Direktiv 2014/30/EU (Elektromagnetisk kompatibilitet, EMC)
Direktiv 2014/35/EU (Tillhandahållande av elektrisk utrustning avsedd för användning inom vissa spänningsgränser på marknaden, även kallat: Lågspänningsdirektivet)
Direktiv 2011/65/EU (RoHS) för begränsning av användning av vissa farliga ämnen i elektrisk och elektronisk utrustning

En utförlig EU-försäkran om överensstämmelse hittar du på följande adress

www.kostal-solar-electric.com > Download > PIKO IQ > model > country > Certificates.

Öppen källkodslicens

Den här produkten innehåller programvara med öppen källkod utvecklad av tredje part och licensierad bl.a. under GPL eller LGPL.

Närmare uppgifter om detta och en lista över använd källkodsprogramvara med tillhörande licens- texter återfinns på webbsidan (Webserver) för växelriktaren (sid. 69) under punkten Licenser.

Kontaktuppgifter och service

Vid tekniska frågor, kontakta vår Service Hotline.

Land Telefon E-post

Tyskland [phone] - 222 [e-mail]
Schweiz [phone] [e-mail]
Frankrike [phone] [e-mail]
Grekland [phone] [e-mail]
Italien [phone]	[e-mail]
Spanien	[phone] [e-mail]
Turkiet	[phone]	[e-mail]
Kina	[phone]-7999	[e-mail]
