Ürün Tipi	Fotovoltaik İnvertör
Marka	Kostal
Model	IQ 8.5
Uygulama	Güneş panellerinden gelen doğru akımı, kendi tüketim veya şebekeye besleme için alternatif akıma dönüştürme
Anma AC Gücü	8,5 kW
Maksimum DC Giriş Gerilimi	1000 V
AC Çıkış Gerilimi	230/400 V üç fazlı
Koruma	Koruma Sınıfı IP65
Boyutlar (U x G x Y)	500 x 400 x 200 mm
Ağırlık	25 kg
Besleme	Fotovoltaik güneş panelleri
Ana Fonksiyonlar	Entegre web sunucusu üzerinden izleme, şebekeye besleme yönetimi, yetkili enerji sayaçları
Güvenlik	Aşırı akım, aşırı gerilim, toprak arızalarına karşı koruma; bir devre kesici ve Tip A ≥ 300 mA RCD gerekliliği
Bakım ve Temizlik	Bakım yalnızca kalifiye personel tarafından yapılmalıdır; müdahaleden önce soğumaya bırakın
Yedek Parçalar ve Onarılabilirlik	Kostal satış sonrası servisi ile iletişime geçin
Genel Bilgiler	Tam kullanım kılavuzu için www.kostal-solar-electric.com adresini ziyaret edin
Standartlar	CE, RoHS, EMC ve alçak gerilim direktifleri

Sık sorulan sorular - IQ 8.5 Kostal

Kostal IQ 8.5 invertörün ana işlevi nedir?

IQ 8.5 invertör, güneş panelleri tarafından üretilen doğru akımı, kendi tüketim veya kamu elektrik şebekesine besleme için kullanılabilir alternatif akıma dönüştürür.

İnvertörle ilgili elektrik riskleri nelerdir?

İnvertörden ölümcül gerilimler geçer. Cihazı yalnızca kalifiye bir elektrikçi açabilir. Herhangi bir müdahaleden önce enerjiyi kesmek ve durdurulduktan sonra beş dakika beklemek gerekir (kondansatörlerin boşalması).

İnvertör nasıl doğru şekilde kurulur?

Kurulum, kılavuzun Kurulum bölümündeki talimatlara göre kalifiye bir elektrikçi tarafından yapılmalıdır. Güvenlik mesafelerine uyduğunuzdan ve cihazı yanıcı olmayan bir yüzeye sabitlediğinizden emin olun.

Hangi tip devre kesici önerilir?

Aşırı akımları önlemek için bir koruma devre kesicisi gereklidir. AC tarafında, bir Tip A ≥ 300 mA artık akım cihazı (RCD) kullanılabilir.

İnvertör herhangi bir marka güneş paneli ile kullanılabilir mi?

Evet, panellerin IEC 61730 Sınıf A standardına uygun olması ve giriş geriliminin belirtilen maksimum değeri aşmaması koşuluyla.

İnvertörde hata kodu durumunda ne yapılmalı?

Kostal web sitesinde çevrimiçi olarak bulunan tam kullanım kılavuzuna bakın. Ayrıca, kılavuzda belirtilen iletişim bilgilerinden satış sonrası servisi ile iletişime geçebilirsiniz.

Enerji üretimi nasıl izlenir?

İnvertör, yerel ağ üzerinden erişilebilen bir entegre web sunucusuna sahiptir. Bu arayüz üzerinden üretim verilerini görüntüleyebilir ve ayarları değiştirebilirsiniz.

Fabrika ayarlarını değiştirmek mümkün mü?

Evet, ayarlar web sunucusu üzerinden değiştirilebilir, ancak bu, şebekeyi etkileyebileceğinden elektrik dağıtım şirketi tarafından onaylanmış bir elektrikçiye bırakılmalıdır.

Garanti koşulları nelerdir?

Garanti koşulları www.kostal-solar-electric.com sitesinde İndirme > PIKO IQ > model > ülke > Garanti bölümünde mevcuttur.

Fransa'da satış sonrası servis ile nasıl iletişime geçilir?

Fransa için [phone] numaralı telefonu arayın veya [e-mail] adresine yazın. Posta adresi: 11 rue Jacques Cartier, 78280 Guyancourt.

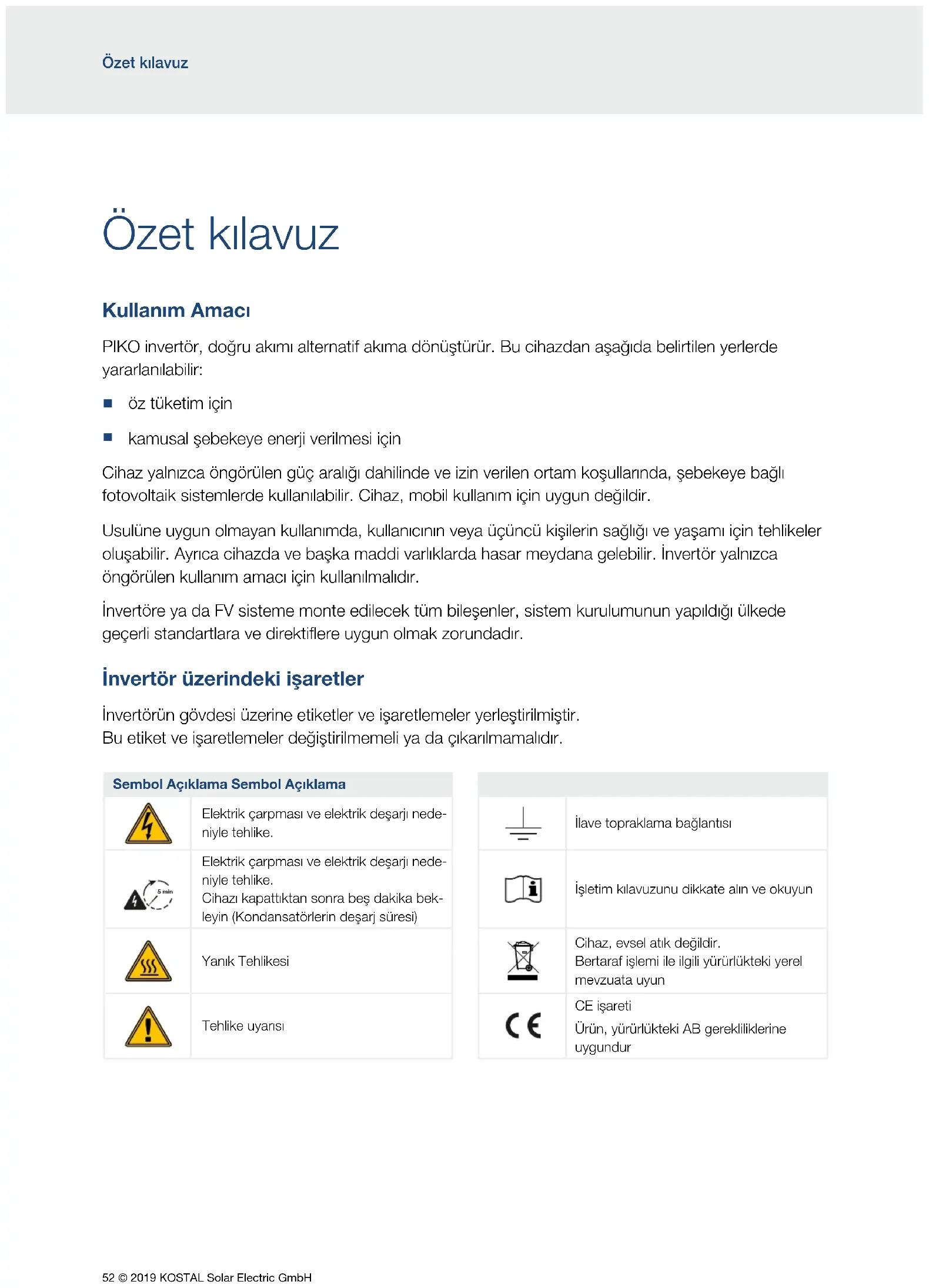

KULLANIM KILAVUZU IQ 8.5 Kostal

PIKO invertör, doğru akımı alternatif akıma dönüştürür. Bu cihazdan aşağıda belirtilen yerlerde yararlanılabilir:

• öz tüketim için
  ■ kamusal şebekeye enerji verilmesi için

Cihaz yalnızca öngörülen güç aralığı dahilinde ve izin verilen ortam koşullarında, şebekeye bağlı fotovoltaik sistemlerde kullanılabilir. Cihaz, mobil kullanım için uygun değildir.

Usulüne uygun olmayan kullanımda, kullanıcıının veya üçüncü kişilerin sağlığı ve yaşamı için tehlikeler oluşabilir. Ayrıca cihazda ve başka maddi varlıklarda hasar meydana gelebilir. Invertör yalnızca öngörülen kullanım amacı için kullanılmalıdır.

İnvertöre ya da FV sisteme monte edilecek tüm bileşenler, sistem kurulumunun yapıldığı ülkede geçerli standartlara ve direktiflere uygun olmak zorundadır.

İnvertör üzerindeki işaretler

İnvertörün gövdesi üzerine etiketler ve işaretlemeler yerleştirilmiştir.

Bu etiket ve işaretlemeler değiştirilmemeli ya da çıkarılmamalıdır.

Sembol Açıklama Sembol Açıklama

	Elektrik çarpması ve elektrik deşarjı nedeniyle tehlike.
	Elektrik çarpması ve elektrik deşarjı nedeniyle tehlike.Cihazı kapattıktan sonra beş dakika bekleyin (Kondansatörlerin deşarj süresi)
	Yanık Tehlikesi
	Tehlike uyarısı

	İlave topraklama bağlantısı
	İşletim kılavuzunu dikkate alın ve okuyun
	Cihaz, evsel atık değildir.Bertaraf işlemi ile ilgili yürürlükteki yerel mevzuata uyun
	CE işaretiÜrün, yürürlükteki AB gerekliliklerine uygundur

Güvenlik bilgileri

TEHLIKE!

ELEKTRİK ÇARPMASI VE ELEKTRİK BOŞALMASI NEDENİYLE ÖLÜM TEHLİKESİ

İnvertörlerin içinde ölümcül gerilimler bulunur. Cihazın açılması ve üzerinde çalışılması ancak uzman elektrikçiler tarafından gerçekleştirilmelidir.

Montaj, bakım ve onarım çalışmaları sırasında, daima cihazın gerilimini kesin ve yeniden başlatmaya karşı emniyete alın.

FV jeneratörleri/hatları, ışığa maruz kaldıkları sürece gerilim altında olabilirler.

Sistem çalışır durumdayken, cihaza hiçbir DC hat bağlanmamalı veya cihazdan çekilmemelidir, aksi takdirde tehlikeli elektrik arkları oluşabilir. DC tarafından gerilimini kesin, daha sonra konnektörü monte edin veya çekin!

UYARI!

SICAK PARÇALAR NEDENİYLE YANMA TEHLİKESİ

Bakım ve onarım çalışmalarından önce, cihazın soğumasını bekleyin.

CİHAZ ÜZERİNDEKİ SICAK PARÇALAR NEDENİYLE YANGIN TEHLİKESİ

Bazı bileşenler işletim sırasında 80 °C'den daha sıcak olabilirler. Montaj yerini bu kılavuzdaki verilere uygun şekilde seçin. Havalandırma boşluklarını daima açık tutun.

AŞIRI AKIM VE ŞEBEKE KABLOSUNUN ISINMASI NEDENİYLE YANGIN TEHLİKESİ

Aşırı akıma karşı koruma amacıyla hat koruma şalteri takın.

USULÜNE UYGUN OLMAYAN MONTAJ NEDENİYLE YANGIN TEHLİKESİ

Usulüne uygun olarak monte edilmemiş konnektör ve soketler aşırı isinabilir ve bir yangına yol açabilir. Montaj sırasında mutlaka üreticinin talimatlarına ve kılavuzuna uyulmalıdır.

UYARI!

CİHAZIN TAHRİP OLMASI NEDENİYLE KİŞİ YARALANMASI

DC girişlerinde müsaade edilen giriş geriliminin maksimum değerlerinin aşılması durumunda cihazın parçalanmasına ve orada bulunan kişilerin yaralanmasına yol açabilecek ağır hasarlar meydana gelebilir. Kısa süreli gerilim artışları da cihazda hasara yol açabilir.

ÖNEMLİ BİLGİ

PIKO invertörün montajı, kullanımı ve bakımı sadece eğitimli ve kalifiye elektrik teknisyeni tarafından yapılmalıdır. Elektrik teknisyeni, geçerli standartlara ve talimatlara uyulmasından ve bunların uygulanmasından sorumludur. Enerji arz şirketinin (EAŞ) güneş enerjisinin şebekeye verildiği yerdeki elektrik dağıtım şebekesine etki edebilecek çalışmalar, sadece EAŞ tarafından ruhsat verilen elektrik teknisyenleri tarafından gerçekleştirilebilir. Bu ayrıca, Webserverle değiştirilebilen invertördeki fabrika varsayılan parametrelerinin değiştirilmesini de içerir.

İnvertörün AC bağlantı terminalindeki L1-L3 fazları ile şebeke fazlarının birbirine uygun şekilde atanmış olmasına dikkat edilmelidir.

Kaçak akım koruyucu donanımları (RCD) kullanılması durumunda, AC tarafından ≥300 mA bir Tip A RCD kullanılabilir. Tip A bir RCD'nin kullanımı, Webserver'den ayarlanır. (Varsayılan ayar: Tip A RCD ile uyumluluk).

İnvertöre bağlanan güneş enerjisi modülleri, IEC 61730 Sınıf A standardına uygun olmalıdır.

İlk işletme alma için en az "Min. giriş gerilimi (U DCmin)" bulunmalı ve invertörün öz tüketiminden daha yüksek bir güç mevcut olmalıdır.

HASAR OLUŞMASI MÜMKÜNDÜR

İnvertörün alt kısmı üzerine bırakılması durumunda hasar tehlikesi. İnvertörü ambalajından çıkardıktan sonra daima arka tarafından (soğutma elemanı) üzerine bırakın.

FV jeneratörlerin hatalı bir şekilde bağlanması durumunda, invertörde hasarlar oluşabilir. İşletime almadan önce, bağlantı kontrol edin.

Kurulum

İnvertörün montaj, kurulum ve işletme alınmasını Sayfa 56'dan itibaren yer alan Kurulum bölümündeki bilgiler yardımıyla gerçekleştirin

Tam işletim kılavuzu ve garanti koşulları

Ayrıntılı bir işletim kılavuzunun yanı sıra örn. onaylanmış enerji sayaçları, işletme alma için ülke ayarları ve invertörün çalıştırılabileceği onaylanmış ülkeler gibi invertör hakkındaki diğer bilgileri, internette www.kostal-solar-electric.com > Download > PIKO IQ > model > country > Operating manual adresinde bulabilirsiniz.

Servis ve garanti koşulları hakkındaki bilgileri, www.kostal-solar-electric.com > Download > PIKO IQ > model > country > Warranty adresinden ulaşabileceğiiniz ayrı bir dokümanda bulabilirsiniz.

AB Uygunluk Beyanları

İşbu belgeyle, KOSTAL Solar Electric GmbH firması, bu belgede tanımlanan invertörlerin aşağıda belirtilen direktiflerin temel gerekliliklerine ve diğer ilgili hükümlerine uygun olduğunu beyan eder.

■ 2014/30/AB Direktifi (Elektromanyetik Uyumluluk, EMU)
2014/35/AB Direktifi (Belirli gerilim sınırları dahilinde kullanılmak üzere tasarlanmış elektrikli teçhizatların piyasaya arzı - kısaca: Alçak Gerilim Direktifi)
Elektrikli ve elektronik cihazlarda belirli tehlikeli maddelerin kullanımının kısıtlanmasına ilişkin 2011/65/AB Direktifi (RoHS)

Ayrıntılı AB Uygunluk Beyanını internette

www.kostal-solar-electric.com > Download > PIKO IQ > model > country > Certificates adresinde bulabilirsiniz.

Açık kaynak lisansı

Bu ürün, üçüncü kişiler tarafından geliştirilen ve diğerlerinin yanı sıra GPL veya LGPL kapsamında lisanslanan açık kaynaklı yazılmılar (Open Source Software) içerir.

Bu konuyla ilgili daha fazla ayrıntıyı ve kullanılan açık kaynaklı yazılımların bir listesinin yanı sıra ilgili lisans metinlerini, invertörün (Sayfa 69) web sayfasında (Webserver), Lisanslar başlığı altında bulabilirsiniz.

İletişim bilgileri ve servis

Teknik sorularınızda, lütfen servis destek hattımıza başvurun.

Ülke Telefon E-posta

Almanya [phone] - 222 [e-mail]
İsviçre [phone] [e-mail]
Fransa [phone] [e-mail]
Yunanistan [phone] [e-mail]
İtalya	[phone]	[e-mail]
İspanya	[phone] [e-mail]
Türkiye	[phone]	[e-mail]
Çin	[phone]-7999	[e-mail]

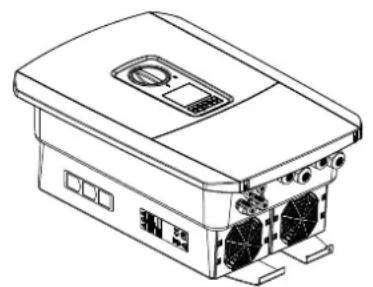

Installation
