IQ 3.0 - Pil şarj cihazı Kostal - Ücretsiz kullanım kılavuzu

Ürün Tipi	Fotovoltaik İnvertör
Marka	Kostal
Model	IQ 3.0 (PIKO IQ)
Uygun Kullanım	Şebekeye bağlı fotovoltaik kurulum
Giriş Beslemesi	Güneş panellerinden gelen doğru akım (DC)
Çıkış Beslemesi	Üç fazlı alternatif akım (AC) (fazlar L1, L2, L3)
Koruma	Devre kesici, Tip A RCD ≥ 300 mA, aşırı gerilim koruması
Çalışma Sıcaklığı	Bileşenlerde 80 °C'yi aşabilir
Standartlar	CE, IEC 61730 sınıf A (paneller)
Tahmini Ağırlık	Yaklaşık 15 kg
Tahmini Boyutlar	Yaklaşık 600 x 400 x 200 mm
Koruma Sınıfı	Kılavuzda belirtilmemiş
Güvenlik Talimatları	Elektrik çarpması tehlikesi, yanma riski, kesintiden sonra 5 dakika bekleyin
Bakım	Havalandırma açıklıklarının serbest olduğundan emin olun
Satış Sonrası Hizmet (Fransa)	Telefon: [phone], e-posta: [e-mail]
Garanti	Şartlar için www.kostal-solar-electric.com adresine bakın

Sık sorulan sorular - IQ 3.0 Kostal

Kostal IQ 3.0 invertör nasıl kurulur?

Kurulum, kalifiye bir elektrikçi tarafından yapılmalıdır. Hızlı kurulum kılavuzunu (kılavuzun 28. sayfası) izleyin. İnvertörü arka duvara (radyatör) monte edin ve güvenlik mesafelerine uyun.

Hangi güvenlik talimatlarına uyulmalıdır?

Ölüm tehlikesi elektrik çarpması: Gücü kesip 5 dakika beklemeden cihazı açmayın. Yanma riski: Müdahaleden önce soğumaya bırakın. Bir devre kesici takın ve Tip A RCD ≥ 300 mA kullanın.

İnvertörün DC kabloları nasıl bağlanır?

DC kablolarını asla gerilim altında takmayın veya çıkarmayın. Önce DC tarafını gerilimsiz hale getirin (fotovoltaik jeneratörü kapatın) ardından takılabilir konektörleri takın veya çıkarın.

Aşırı gerilim veya giriş gerilimi aşımı durumunda ne yapılmalı?

Maksimum DC giriş geriliminin aşılması cihazı tahrip edebilir ve ciddi yaralanmalara neden olabilir. Sınır değerlere uyun. Aşırı gerilim koruması entegredir ancak kurulumu kontrol edin.

İnvertör nasıl gerilimsiz hale getirilir?

Cihazı anahtar veya Web sunucusu üzerinden kapatın. Ardından AC devre kesiciyi ve DC kaynaklarını kapatın. Cihazı açmadan önce kapasitörlerin boşalması için 5 dakika bekleyin.

Tam kullanım kılavuzu ve garanti koşulları nerede bulunur?

Ayrıntılı kullanım kılavuzu çevrimiçi olarak mevcuttur: www.kostal-solar-electric.com > İndir > PIKO IQ > model > ülke. Garanti koşulları aynı sitede ayrı bir belgededir.

IQ 3.0 ile hangi tip güneş panellerini kullanabilirim?

Güneş panelleri IEC 61730 sınıf A standardına uygun olmalıdır. İnvertörün maksimum gerilim ve gücünü teknik özelliklerde kontrol edin.

İnvertörün ağ parametreleri nasıl yapılandırılır?

Ağ parametreleri (ör. faz ataması, RCD tipi) entegre Web sunucusu üzerinden değiştirilir. Dikkat: Yalnızca dağıtıcı tarafından yetkilendirilmiş elektrikçiler ağı etkileyen ayarları değiştirebilir.

İnvertör bir arıza veya hata gösterirse ne yapmalı?

Hata kodları için kullanım kılavuzuna bakın. Web sunucusu üzerinden günlüklere erişebilirsiniz. Sorun devam ederse satış sonrası hizmetle iletişime geçin (iletişim bilgileri kılavuzdadır).

Fransa'daki Kostal satış sonrası hizmetle nasıl iletişime geçilir?

Telefon: [phone], e-posta: [e-mail]. Adres: 11 rue Jacques Cartier, 78280 Guyancourt, Fransa.

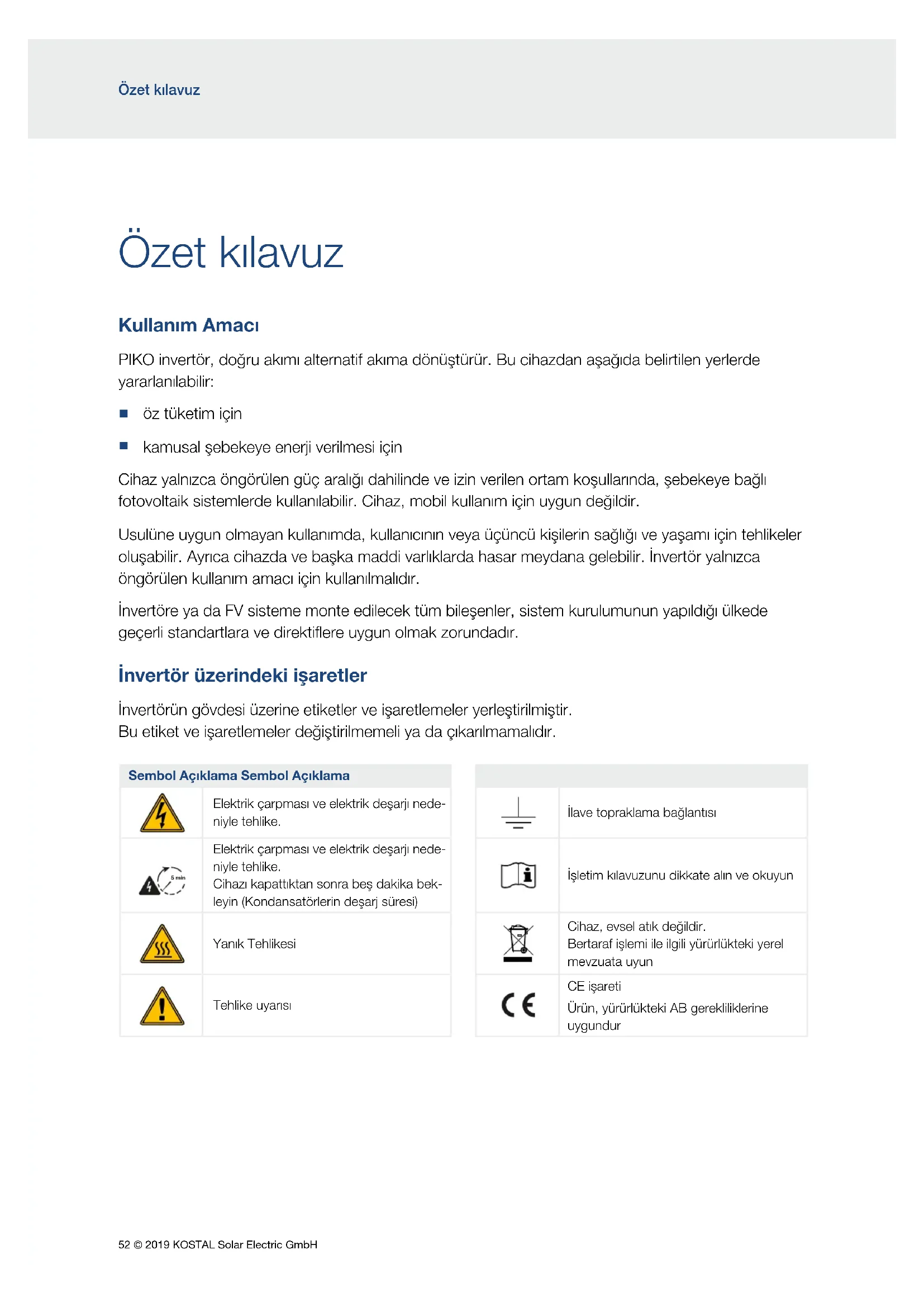

KULLANIM KILAVUZU IQ 3.0 Kostal

PIKO invertör, doğru akımı alternatif akıma dönüştürür. Bu cihazdan aşağıda belirtilen yerlerde yararlanılabilir:

• öz tüketim için
  ■ kamusal şebekeye enerji verilmesi için

Cihaz yalnızca öngörülen güç aralığı dahilinde ve izin verilen ortam koşullarında, şebekeye bağlı fotovoltaik sistemlerde kullanılabilir. Cihaz, mobil kullanım için uygun değildir.

Usulüne uygun olmayan kullanımda, kullanıcıının veya üçüncü kişilerin sağlığı ve yaşamı için tehlikeler oluşabilir. Ayrıca cihazda ve başka maddi varlıklarda hasar meydana gelebilir. Invertör yalnızca öngörülen kullanım amacı için kullanılmalıdır.

İnvertöre ya da FV sisteme monte edilecek tüm bileşenler, sistem kurulumunun yapıldığı ülkede geçerli standartlara ve direktiflere uygun olmak zorundadır.

İnvertör üzerindeki işaretler

İnvertörün gövdesi üzerine etiketler ve işaretlemeler yerleştirilmiştir. Bu etiket ve işaretlemeler değiştirilmemeli ya da çıkarılmamalıdır.

Sembol Açıklama Sembol Açıklama

	Elektrik çarpması ve elektrik deşarjı nedeniyle tehlike.
	Elektrik çarpması ve elektrik deşarjı nedeniyle tehlike.Cihazı kapattıktan sonra beş dakika bekleyin (Kondansatörlerin deşarj süresi)
	Yanık Tehlikesi
	Tehlike uyarısı

Güvenlik bilgileri

TEHLIKE!

ELEKTRİK ÇARPMASI VE ELEKTRİK BOŞALMASI NEDENİYLE ÖLÜM TEHLİKESİ

İnvertörlerin içinde ölümcül gerilimler bulunur. Cihazın açılması ve üzerinde çalışılması ancak uzman elektrikçiler tarafından gerçekleştirilmelidir.

Montaj, bakım ve onarım çalışmaları sırasında, daima cihazın gerilimini kesin ve yeniden başlatmaya karşı emniyete alın.

FV jeneratörleri/hatları, ışığa maruz kaldıkları sürece gerilim altında olabilirler.

Sistem çalışır durumdayken, cihaza hiçbir DC hat bağlanmamalı veya cihazdan çekilmemelidir, aksi takdirde tehlikeli elektrik arkları oluşabilir. DC tarafından gerilimini kesin, daha sonra konnektörü monte edin veya çekin!

UYARI!

SICAK PARÇALAR NEDENİYLE YANMA TEHLİKESİ

Bakım ve onarım çalışmalarından önce, cihazın soğumasını bekleyin.

CİHAZ ÜZERİNDEKİ SICAK PARÇALAR NEDENİYLE YANGIN TEHLİKESİ

Bazı bileşenler işletim sırasında 80 °C'den daha sıcak olabilirler. Montaj yerini bu kılavuzdaki verilere uygun şekilde seçin. Havalandırma boşluklarını daima açık tutun.

AŞIRI AKIM VE ŞEBEKE KABLOSUNUN ISINMASI NEDENİYLE YANGIN TEHLİKESİ

Aşırı akıma karşı koruma amacıyla hat koruma şalteri takın.

USULÜNE UYGUN OLMAYAN MONTAJ NEDENİYLE YANGIN TEHLİKESİ

Usulüne uygun olarak monte edilmemiş konnektör ve soketler aşırı isinabilir ve bir yangına yol açabilir. Montaj sırasında mutlaka üreticinin talimatlarına ve kılavuzuna uyulmalıdır.

UYARI!

CİHAZIN TAHRİP OLMASI NEDENİYLE KİŞİ YARALANMASI

DC girişlerinde müsaade edilen giriş geriliminin maksimum değerlerinin aşılması durumunda cihazın parçalanmasına ve orada bulunan kişilerin yaralanmasına yol açabilecek ağır hasarlar meydana gelebilir. Kısa süreli gerilim artışları da cihazda hasara yol açabilir.

ÖNEMLİ BİLGİ

PIKO invertörün montajı, kullanımı ve bakımı sadece eğitimli ve kalifiye elektrik teknisyeni tarafından yapılmalıdır. Elektrik teknisyeni, geçerli standartlara ve talimatlara uyulmasından ve bunların uygulanmasından sorumludur. Enerji arz şirketinin (EAŞ) güneş enerjisinin şebekeye verildiği yerdeki elektrik dağıtım şebekesine etki edebilecek çalışmalar, sadece EAŞ tarafından ruhsat verilen elektrik teknisyenleri tarafından gerçekleştirilebilir. Bu ayrıca, Webserverle değiştirilebilen invertördeki fabrika varsayılan parametrelerinin değiştirilmesini de içerir.

İnvertörün AC bağlantı terminalindeki L1-L3 fazları ile şebeke fazlarının birbirine uygun şekilde atanmış olmasına dikkat edilmelidir.

Kaçak akım koruyucu donanımları (RCD) kullanılması durumunda, AC tarafından ≥300 mA bir Tip A RCD kullanılabilir. Tip A bir RCD'nin kullanımı, Webserver'den ayarlanır. (Varsayılan ayar: Tip A RCD ile uyumluluk).

İnvertöre bağlanan güneş enerjisi modülleri, IEC 61730 Sınıf A standardına uygun olmalıdır.

İlk işletme alma için en az "Min. giriş gerilimi (U DCmin)" bulunmalı ve invertörün öz tüketiminden daha yüksek bir güç mevcut olmalıdır.

HASAR OLUŞMASI MÜMKÜNDÜR

İnvertörün alt kısmı üzerine bırakılması durumunda hasar tehlikesi. İnvertörü ambalajından çıkardıktan sonra daima arka tarafından (soğutma elemanı) üzerine bırakın.

FV jeneratörlerin hatalı bir şekilde bağlanması durumunda, invertörde hasarlar oluşabilir. İşletime almadan önce, bağlantı kontrol edin.

Kurulum

İnvertörün montaj, kurulum ve işletme alınmasını Sayfa 56'dan itibaren yer alan Kurulum bölümündeki bilgiler yardımıyla gerçekleştirin

Tam işletim kılavuzu ve garanti koşulları

Ayrıntılı bir işletim kılavuzunun yanı sıra örn. onaylanmış enerji sayaçları, işletme alma için ülke ayarları ve invertörün çalıştırılabileceği onaylanmış ülkeler gibi invertör hakkındaki diğer bilgileri, internette www.kostal-solar-electric.com > Download > PIKO IQ > model > country > Operating manual adresinde bulabilirsiniz.

Servis ve garanti koşulları hakkındaki bilgileri, www.kostal-solar-electric.com > Download > PIKO IQ > model > country > Warranty adresinden ulaşabileceğiiniz ayrı bir dokümanda bulabilirsiniz.

AB Uygunluk Beyanları

İşbu belgeyle, KOSTAL Solar Electric GmbH firması, bu belgede tanımlanan invertörlerin aşağıda belirtilen direktiflerin temel gerekliliklerine ve diğer ilgili hükümlerine uygun olduğunu beyan eder.

■ 2014/30/AB Direktifi (Elektromanyetik Uyumluluk, EMU)
2014/35/AB Direktifi (Belirli gerilim sınırları dahilinde kullanılmak üzere tasarlanmış elektrikli teçhizatların piyasaya arzı - kısaca: Alçak Gerilim Direktifi)
Elektrikli ve elektronik cihazlarda belirli tehlikeli maddelerin kullanımının kısıtlanmasına ilişkin 2011/65/AB Direktifi (RoHS)

Ayrıntılı AB Uygunluk Beyanını internette

www.kostal-solar-electric.com > Download > PIKO IQ > model > country > Certificates adresinde bulabilirsiniz.

Açık kaynak lisansı

Bu ürün, üçüncü kişiler tarafından geliştirilen ve diğerlerinin yanı sıra GPL veya LGPL kapsamında lisanslanan açık kaynaklı yazılmılar (Open Source Software) içerir.

Bu konuyla ilgili daha fazla ayrıntıyı ve kullanılan açık kaynaklı yazılımların bir listesinin yanı sıra ilgili lisans metinlerini, invertörün (Sayfa 69) web sayfasında (Webserver), Lisanslar başlığı altında bulabilirsiniz.

İletişim bilgileri ve servis

Teknik sorularınızda, lütfen servis destek hattımıza başvurun.

Ülke Telefon E-posta

Almanya [phone] - 222 [e-mail]
İsviçre [phone] [e-mail]
Fransa [phone] [e-mail]
Yunanistan [phone] [e-mail]
İtalya	[phone]	[e-mail]
İspanya	[phone] [e-mail]
Türkiye	[phone]	[e-mail]
Çin	[phone]-7999	[e-mail]

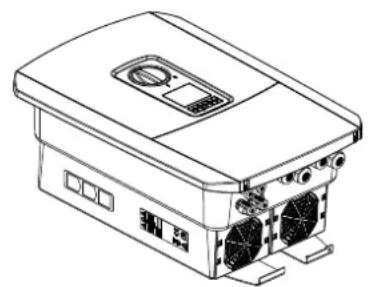

Installation
