Tipo di prodotto	Inverter fotovoltaico
Marca	Kostal
Modello	IQ 3.0 (PIKO IQ)
Utilizzo conforme	Impianto fotovoltaico collegato alla rete
Alimentazione in ingresso	Corrente continua (DC) proveniente dai pannelli solari
Alimentazione in uscita	Corrente alternata (AC) trifase (fasi L1, L2, L3)
Protezione	Interruttore automatico, interruttore differenziale tipo A ≥ 300 mA, protezione contro le sovratensioni
Temperatura di funzionamento	Può superare 80 °C a livello dei componenti
Norme	CE, CEI 61730 classe A (pannelli)
Peso stimato	Circa 15 kg
Dimensioni stimate	Circa 600 x 400 x 200 mm
Grado di protezione	Non specificato nel manuale
Istruzioni di sicurezza	Pericolo di elettrocuzione, rischio di ustioni, attendere 5 minuti dopo lo spegnimento
Manutenzione	Assicurarsi che le aperture di aerazione siano libere
Assistenza post-vendita (Francia)	Telefono: [phone], email: [e-mail]
Garanzia	Vedere condizioni su www.kostal-solar-electric.com

Domande frequenti - IQ 3.0 Kostal

Come installare l'inverter Kostal IQ 3.0?

L'installazione deve essere eseguita da un elettricista qualificato. Seguire la guida di installazione rapida (pagina 28 del manuale). Montare l'inverter sulla parete posteriore (radiatore) e rispettare le distanze di sicurezza.

Quali sono le istruzioni di sicurezza da rispettare?

Pericolo di morte per elettrocuzione: non aprire l'apparecchio senza aver interrotto l'alimentazione e atteso 5 minuti. Rischio di ustioni: lasciare raffreddare prima dell'intervento. Installare un interruttore automatico e utilizzare un interruttore differenziale tipo A ≥ 300 mA.

Come collegare i cavi DC dell'inverter?

Non collegare o scollegare mai i cavi DC sotto tensione. Mettere prima il lato DC fuori tensione (spegnere il generatore fotovoltaico) quindi collegare o scollegare i connettori a innesto.

Cosa fare in caso di sovratensione o superamento della tensione di ingresso?

Il superamento della tensione di ingresso DC massima può distruggere l'apparecchio e causare lesioni gravi. Rispettare i valori limite. Una protezione contro le sovratensioni è integrata, ma verificare l'installazione.

Come mettere l'inverter fuori tensione?

Spegnere l'apparecchio tramite l'interruttore o il Webserver. Quindi, spegnere l'interruttore automatico AC e le fonti DC. Attendere 5 minuti affinché i condensatori si scarichino prima di aprire l'apparecchio.

Dove trovare il manuale di istruzioni completo e le condizioni di garanzia?

Il manuale di istruzioni dettagliato è disponibile online: www.kostal-solar-electric.com > Download > PIKO IQ > modello > paese. Le condizioni di garanzia sono in un documento separato sullo stesso sito.

Quali tipi di pannelli solari posso utilizzare con l'IQ 3.0?

I pannelli solari devono essere conformi alla norma CEI 61730 classe A. Verificare la tensione e la potenza massima dell'inverter nelle specifiche tecniche.

Come configurare i parametri di rete dell'inverter?

I parametri di rete (es. assegnazione delle fasi, tipo di interruttore differenziale) si modificano tramite il server Web integrato. Attenzione: solo gli elettricisti autorizzati dal distributore possono modificare le impostazioni che influiscono sulla rete.

Cosa fare se l'inverter visualizza un difetto o un errore?

Consultare il manuale di istruzioni per i codici di errore. È possibile accedere ai log tramite il Webserver. Se il problema persiste, contattare l'assistenza post-vendita (vedere i contatti nel manuale).

Come contattare l'assistenza post-vendita Kostal in Francia?

Telefono: [phone], email: [e-mail]. Indirizzo: 11 rue Jacques Cartier, 78280 Guyancourt, Francia.

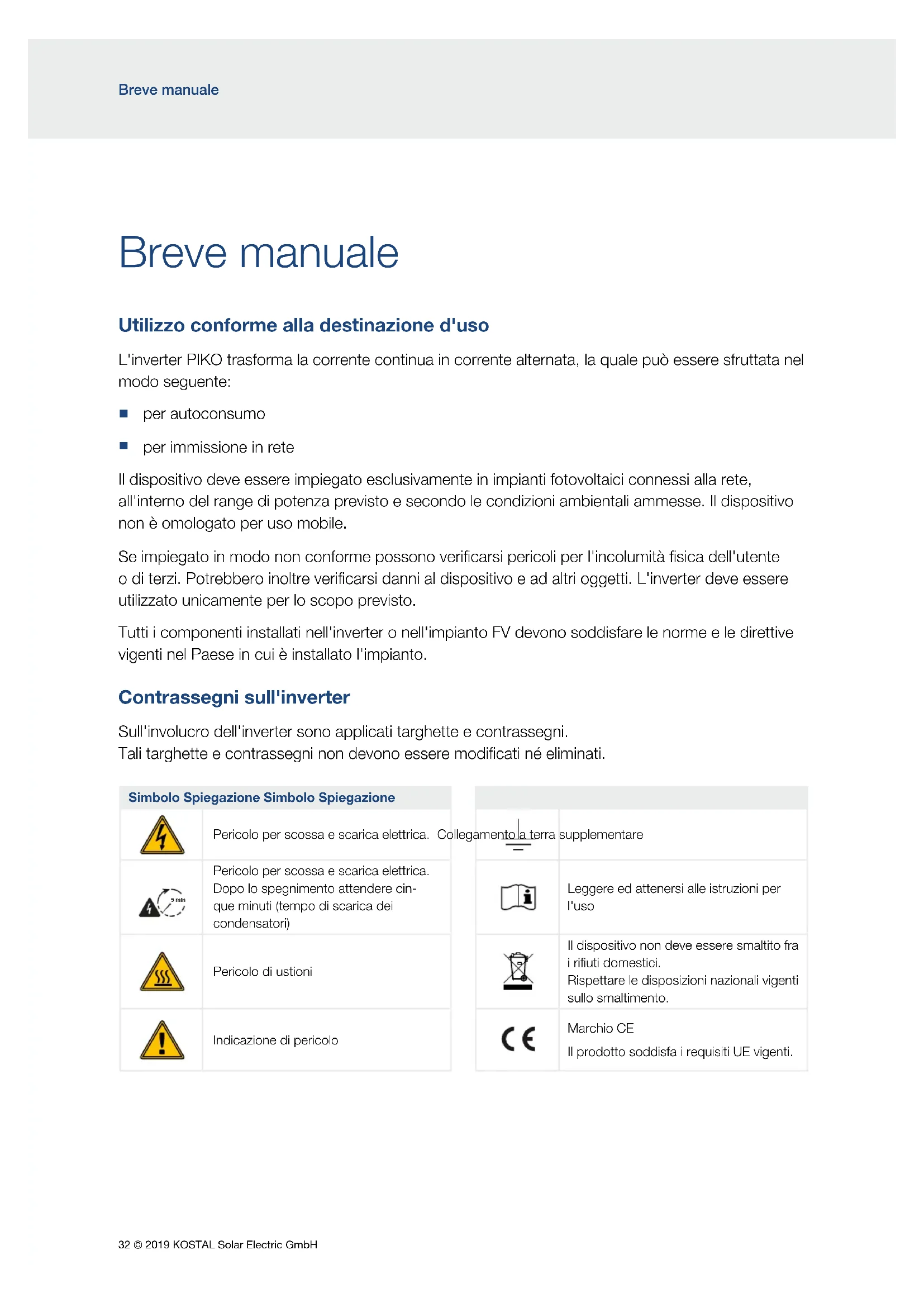

MANUALE UTENTE IQ 3.0 Kostal

Utilizzo conforme alla destinazione d'uso

L'inverter PIKO trasforma la corrente continua in corrente alternata, la quale può essere sfruttata nel modo seguente:

per autoconsumo
■ per immissione in rete

Il dispositivo deve essere impiegato esclusivamente in impianti fotovoltaici connessi alla rete, all'interno del range di potenza previsto e secondo le condizioni ambientali ammesse. Il dispositivo non è omologato per uso mobile.

Se impiegato in modo non conforme possono verificarsi pericoli per l'incolumità fisica dell'utente o di terzi. Potrebbero inoltre verificarsi danni al dispositivo e ad altri oggetti. L'inverter deve essere utilizzato unicamente per lo scopo previsto.

Tutti i componenti installati nell'inverter o nell'impianto FV devono soddisfare le norme e le direttive vigenti nel Paese in cui è installato l'impianto.

Contrassegni sull'inverter

Sull'involucro dell'inverter sono applicati targhette e contrassegni.

Tali targhette e contrassegni non devono essere modificati né eliminati.

Simbolo Spiegazione Simbolo Spiegazione
	Pericolo per scossa e scarica elettrica. Collegame [5W4Gerra supplementare
	Pericolo per scossa e scarica elettrica.Dopo lo spegnimento attendere cin-que minuti (tempo di scarica dei condensatori)		Leggere ed attenersi alle istruzioni per l'uso
	Pericolo di ustioni		Il dispositivo non deve essere smaltito fra i rifiuti domestici.Rispettare le disposizioni nazionali vigenti sullo smaltimento.
	Indicazione di pericolo		Marchio CEIl prodotto soddisfa i requisiti UE vigenti.

Indicazioni di sicurezza

PERICOLO!

PERICOLO DI MORTE PER SCOSSA E SCARICA ELETTRICA

Nell'inverter si trovano tensioni mortali. Solo un elettricista specializzato può aprire il dispositivo e operare su di esso.

Durante l'installazione, la manutenzione o la riparazione, togliere sempre la tensione al dispositivo e impedirne la riaccensione.

I moduli/cavi dell'impianto FV possono essere in tensione se il campo fotovoltaico è irradiato.

Durante il funzionamento, i cavi CC non devono essere collegati o scollegati dal dispositivo, poiché potrebbero verificarsi pericolosi archi elettrici. Togliere la tensione lato CC, poi collegare o scollegare il connettore!

AVVERTENZA!

PERICOLO DI USTIONI A CAUSA DI COMPONENTI ROVENTI

Lasciare raffreddare il dispositivo prima di eseguire interventi di manutenzione e riparazione.

PERICOLO DI INCENDIO A CAUSA DI COMPONENTI SURRISCALDATI NEL DISPOSITIVO!

Durante il funzionamento alcuni componenti possono raggiungere una temperatura superiore agli 80 °C. Scegliere accuratamente il luogo di installazione secondo le indicazioni contenute in queste istruzioni. Tenere sempre libere le vie di aerazione.

PERICOLO D'INCENDIO PER SOVRACORRENTE E RISCALDAMENTO DEL CAVO DI RETE.

Inserire un interruttore automatico per la protezione contro sovracorrenti.

PERICOLO D'INCENDIO A CAUSA DI UN'INSTALLAZIONE NON ESEGUITA A REGOLA D'ARTE!

I connettori e le prese non assemblati correttamente possono surriscaldarsi e scatenare un incendio. Durante l'installazione seguire con attenzione le istruzioni e le indicazioni del costruttore.

AVVERTENZA!

DANNI ALLE PERSONE A CAUSA DELLA DISTRUZIONE DEL DISPOSITIVO!

Il superamento dei valori massimi consentiti di tensione sugli ingressi CC può portare a gravi danni, quali la distruzione del dispositivo e gravi lesioni anche a persone. Un superamento anche per breve tempo della tensione può provocare danni al dispositivo.

INFORMAZIONE IMPORTANTE

Soltanto gli elettricisti specializzati debitamente formati e qualificati sono autorizzati all'installazione, alla manutenzione e alla riparazione dell'inverter. Gli elettricisti specializzati sono responsabili del rispetto e dell'applicazione delle norme e disposizioni vigenti. Gli interventi che possono avere ripercussioni sulla rete elettrica del rispettivo distributore di servizi elettrici, responsabile dell'approvvigionamento energetico al punto di immissione dell'energia fotovoltaica, devono essere eseguiti unicamente da elettricisti specializzati e autorizzati dal medesimo distributore. Fra questi interventi è compresa anche la modifica dei parametri di fabbrica preimpostati, che può essere modificato tramite il server web.

Assicurarsi che le fasi L1-L3 sulla morsettiera CA dell'inverter e le fasi di rete siano assegnate in modo uniforme.

Se vengono utilizzati dispositivi di sicurezza della corrente di guasto (RCD), sul lato AC può essere utilizzato un RCD del tipo A ≥300 mA. L'utilizzo di un RCD del tipo A viene impostato nel Webserver. (Impostazione di default: compatibilità con RCD tipo A).

I moduli fotovoltaici collegati all'inverter devono soddisfare i requisiti della norma IEC 61730 classe A.

Per la prima messa in servizio deve essere presente almeno la “tensione di ingresso minima (U DC min.)” e deve essere disponibile una potenza superiore all'autoconsumo dell'inverter.

DANNI POSSIBILI

Pericolo di danneggiamento appoggiando l'inverter sul lato inferiore. Dopo aver tolto l'inverter dalla scatola si prega di appoggiarlo sempre sul lato posteriore (dissipatore di calore).

In caso di collegamento errato del generatore FV si può danneggiare l'inverter. Verificare il collegamento prima della messa in servizio.

Installazione

Eseguire il montaggio, l'installazione e la messa in servizio dell'inverter secondo le informazioni presenti nel capitolo Installazione, a partire da pagina 56

Istruzioni per l'uso complete e condizioni per la garanzia

Istruzioni per l'uso esaurienti ed altre informazioni relative all'inverter, come ad es. contatori di energia approvati, impostazioni di messa in servizio per i singoli stati, e paesi autorizzati all'uso degli inverter, sono disponibili in internet all'indirizzo

www.kostal-solar-electric.com > Download > PIKO IQ > modello > paese > Istruzioni per l'uso

Per informazioni relative alle condizioni di assistenza e garanzia consultare il documento a parte in www.kostal-solar-electric.com > Download > PIKO IQ > modello > paese > Garanzia

Dichiarazioni di conformità UE

La società KOSTAL Solar Electric GmbH dichiara con la presente che gli inverter descritti nel presente documento soddisfano i requisiti fondamentali e le altre disposizioni rilevanti delle direttive sotto indicate:

Direttiva 2014/30/EU (compatibilità elettromagnetica, EMC)
Direttiva 2014/35/EU (Messa a disposizione sul mercato del materiale elettrico destinato ad essere adoperato entro taluni limiti di tensione - in breve: Direttiva sulla bassa tensione)
Direttiva 2011/65/UE (RoHS) sulla restrizione dell'uso di determinate sostanze pericolose nelle apparecchiature elettriche ed elettroniche

Per una dichiarazione di conformità UE dettagliata consultare il sito Internet al seguente indirizzo: www.kostal-solar-electric.com > Download > PIKO IQ > modello > paese > Certificat.

Licenza Open Source

Questo prodotto contiene un software Open Source sviluppato da terzi e per il quale è stata concessa licenza sotto la GPL e/o LGPL.

Ulteriori dettagli su questo argomento e un elenco dei software Open Source utilizzati nonché dei relativi testi delle licenze sono riportati nel sito web (Webserver) dell'inverter (pagina 69) alla voce Licenze.

Contatti e assistenza

In caso di domande tecniche, si prega di rivolgersi alla nostra assistenza telefonica.

Paese Telefono E-mail

Germania [phone] - 222 [e-mail]
Svizzera [phone] [e-mail]
Francia [phone] [e-mail]
Grecia [phone] [e-mail]
Italia [phone]	[e-mail]
Spagna	[phone] [e-mail]
Turchia	[phone]
Cina [phone] -7999	[e-mail]
