IQ 4.2 - Inverter solare Kostal - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Inverter solare
Marca	Kostal
Modello	IQ 4.2
Potenza nominale	4,2 kW (stima)
Funzioni principali	Conversione DC/AC, autoconsumo, immissione in rete
Alimentazione	Ingresso DC (pannelli solari), uscita AC trifase
Temperatura di funzionamento	Fino a 80 °C per alcuni componenti
Protezione	Interruttore di protezione, RCD tipo A ≥ 300 mA
Sicurezza elettrica	Attendere 5 minuti dopo lo spegnimento, mettere fuori tensione prima dell'intervento
Manutenzione	Lasciare raffreddare prima della manutenzione, non ostruire le aperture di aerazione
Installazione	Da elettricista qualificato, rispetto delle norme locali
Condizioni d'uso	Impianto fotovoltaico collegato alla rete, uso non mobile
Parti di ricambio e riparabilità	Intervento riservato a personale qualificato; contattare il servizio assistenza per i pezzi
Servizio post-vendita Francia	Telefono: +33 1 61 38 - 4117, Email: [e-mail]
Conformità	Marchio CE, direttive UE (EMC, bassa tensione, RoHS)
Documentazione completa	Disponibile su www.kostal-solar-electric.com

Domande frequenti - IQ 4.2 Kostal

Qual è la tensione di ingresso minima per la messa in servizio dell'inverter?

La prima messa in servizio richiede una tensione di ingresso minima (U DCmin) e una potenza superiore alla potenza di autoconsumo dell'inverter. Il valore esatto dipende dal modello; consultare il manuale online per le specifiche precise.

Quali tipi di cavi sono compatibili con l'inverter IQ 4.2?

I cavi DC e AC devono essere conformi alle norme locali. Utilizzare connettori appropriati per i pannelli solari (conformi IEC 61730 classe A). Per il collegamento AC, rispettare l'assegnazione delle fasi L1-L3.

È possibile utilizzare un interruttore differenziale (RCD)?

Sì, un RCD di tipo A con una corrente di guasto ≥ 300 mA può essere utilizzato lato AC. Questa impostazione è configurabile tramite il server Web dell'inverter.

Come evitare i rischi di folgorazione durante l'installazione?

Mettere sempre l'apparecchio fuori tensione prima di qualsiasi intervento. Attendere 5 minuti dopo lo spegnimento per la scarica dei condensatori. Non scollegare mai i cavi DC sotto tensione.

Qual è la procedura in caso di surriscaldamento dell'inverter?

Lasciare raffreddare l'apparecchio prima di qualsiasi operazione di manutenzione. Assicurarsi che le aperture di aerazione non siano ostruite. Se il problema persiste, contattare il servizio assistenza.

Posso installare l'inverter all'esterno?

L'inverter è progettato per un'installazione fissa in un locale tecnico o all'esterno sotto riparo. Rispettare le condizioni ambientali consentite indicate nel manuale.

Come posso configurare i parametri di rete dell'inverter?

I parametri possono essere modificati tramite il server Web integrato. Solo un elettricista qualificato autorizzato dal distributore di elettricità è abilitato a effettuare queste impostazioni.

Cosa fare se l'inverter mostra un errore?

Consultare il manuale di istruzioni online per il significato dei codici di errore. Se il problema persiste, contattare il servizio assistenza ai recapiti forniti nel manuale.

L'inverter è compatibile con pannelli solari di diverse marche?

Sì, l'inverter è compatibile con qualsiasi pannello solare conforme alla norma IEC 61730 classe A. Assicurarsi che la tensione totale dei pannelli non superi la tensione massima ammissibile.

Dove posso scaricare il manuale completo e i certificati di conformità?

Visitare www.kostal-solar-electric.com, sezione Download, quindi selezionare PIKO IQ, il proprio modello e paese per accedere al manuale completo, alle condizioni di garanzia e ai certificati.

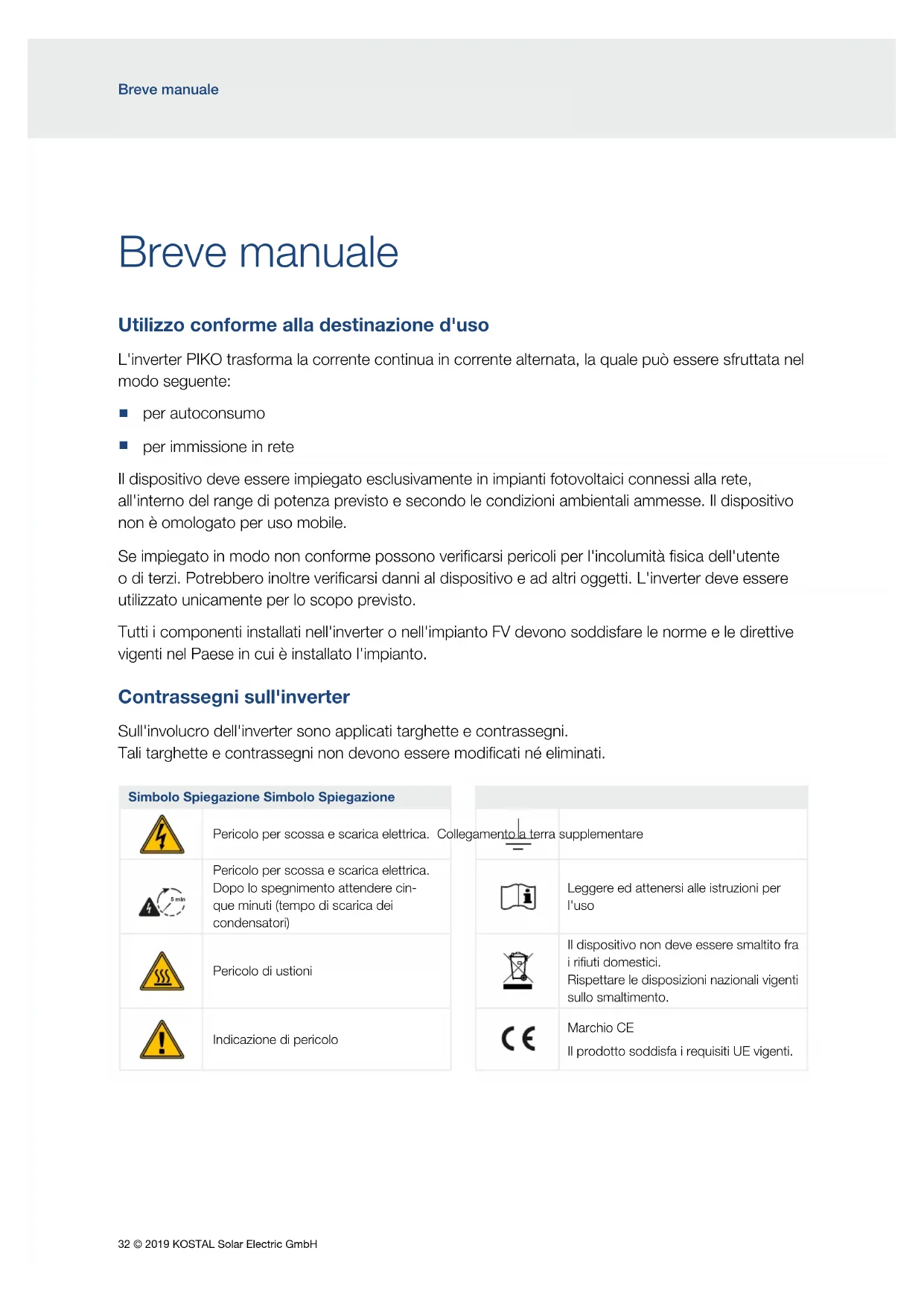

MANUALE UTENTE IQ 4.2 Kostal

Utilizzo conforme alla destinazione d'uso

L'inverter PIKO trasforma la corrente continua in corrente alternata, la quale può essere sfruttata nel modo seguente:

per autoconsumo
■ per immissione in rete

Il dispositivo deve essere impiegato esclusivamente in impianti fotovoltaici connessi alla rete, all'interno del range di potenza previsto e secondo le condizioni ambientali ammesse. Il dispositivo non è omologato per uso mobile.

Se impiegato in modo non conforme possono verificarsi pericoli per l'incolumità fisica dell'utente o di terzi. Potrebbero inoltre verificarsi danni al dispositivo e ad altri oggetti. L'inverter deve essere utilizzato unicamente per lo scopo previsto.

Tutti i componenti installati nell'inverter o nell'impianto FV devono soddisfare le norme e le direttive vigenti nel Paese in cui è installato l'impianto.

Contrassegni sull'inverter

Sull'involucro dell'inverter sono applicati targhette e contrassegni.

Tali targhette e contrassegni non devono essere modificati né eliminati.

Simbolo Spiegazione Simbolo Spiegazione
	Pericolo per scossa e scarica elettrica. Collegamei erra supplementare
	Pericolo per scossa e scarica elettrica.Dopo lo spegnimento attendere cin-que minuti (tempo di scarica dei condensatori)		Leggere ed attenersi alle istruzioni per l'uso
	Pericolo di ustioni		Il dispositivo non deve essere smaltito fra i rifiuti domestici.Rispettare le disposizioni nazionali vigenti sullo smaltimento.
	Indicazione di pericolo		Marchio CEIl prodotto soddisfa i requisiti UE vigenti.

Indicazioni di sicurezza

PERICOLO!

PERICOLO DI MORTE PER SCOSSA E SCARICA ELETTRICA

Nell'inverter si trovano tensioni mortali. Solo un elettricista specializzato può aprire il dispositivo e operare su di esso.

Durante l'installazione, la manutenzione o la riparazione, togliere sempre la tensione al dispositivo e impedirne la riaccensione.

I moduli/cavi dell'impianto FV possono essere in tensione se il campo fotovoltaico è irradiato.

Durante il funzionamento, i cavi CC non devono essere collegati o scollegati dal dispositivo, poiché potrebbero verificarsi pericolosi archi elettrici. Togliere la tensione lato CC, poi collegare o scollegare il connettore!

AVVERTENZA!

PERICOLO DI USTIONI A CAUSA DI COMPONENTI ROVENTI

Lasciare raffreddare il dispositivo prima di eseguire interventi di manutenzione e riparazione.

PERICOLO DI INCENDIO A CAUSA DI COMPONENTI SurrISCALDATI NEL DISPOSITIVO!

Durante il funzionamento alcuni componenti possono raggiungere una temperatura superiore agli 80 °C. Scegliere accuratamente il luogo di installazione secondo le indicazioni contenute in queste istruzioni. Tenere sempre libere le vie di aerazione.

PERICOLO D'INCENDIO PER SOVRACORRENTE E RISCALDAMENTO DEL CAVO DI RETE.

Inserire un interruttore automatico per la protezione contro sovracorrenti.

PERICOLO D'INCENDIO A CAUSA DI UN'INSTALLAZIONE NON ESEGUITA A REGOLA D'ARTE!

I connettori e le prese non assemblati correttamente possono surriscaldarsi e scatenare un incendio. Durante l'installazione seguire con attenzione le istruzioni e le indicazioni del costruttore.

AVVERTENZA!

DANNI ALLE PERSONE A CAUSA DELLA DISTRUZIONE DEL DISPOSITIVO!

Il superamento dei valori massimi consentiti di tensione sugli ingressi CC può portare a gravi danni, quali la distruzione del dispositivo e gravi lesioni anche a persone. Un superamento anche per breve tempo della tensione può provocare danni al dispositivo.

INFORMAZIONE IMPORTANTE

Soltanto gli elettricisti specializzati debitamente formati e qualificati sono autorizzati all'installazione, alla manutenzione e alla riparazione dell'inverter. Gli elettricisti specializzati sono responsabili del rispetto e dell'applicazione delle norme e disposizioni vigenti. Gli interventi che possono avere ripercussioni sulla rete elettrica del rispettivo distributore di servizi elettrici, responsabile dell'approvvigionamento energetico al punto di immissione dell'energia fotovoltaica, devono essere eseguiti unicamente da elettricisti specializzati e autorizzati dal medesimo distributore. Fra questi interventi è compresa anche la modifica dei parametri di fabbrica preimpostati, che può essere modificato tramite il server web.

Assicurarsi che le fasi L1-L3 sulla morsettiera CA dell'inverter e le fasi di rete siano assegnate in modo uniforme.

Se vengono utilizzati dispositivi di sicurezza della corrente di guasto (RCD), sul lato AC può essere utilizzato un RCD del tipo A ≥300 mA. L'utilizzo di un RCD del tipo A viene impostato nel Webserver. (Impostazione di default: compatibilità con RCD tipo A).

I moduli fotovoltaici collegati all'inverter devono soddisfare i requisiti della norma IEC 61730 classe A.

Per la prima messa in servizio deve essere presente almeno la “tensione di ingresso minima (U DC min.)” e deve essere disponibile una potenza superiore all'autoconsumo dell'inverter.

DANNI POSSIBILI

Pericolo di danneggiamento appoggiando l'inverter sul lato inferiore. Dopo aver tolto l'inverter dalla scatola si prega di appoggiarlo sempre sul lato posteriore (dissipatore di calore).

In caso di collegamento errato del generatore FV si può danneggiare l'inverter. Verificare il collegamento prima della messa in servizio.

Installazione

Eseguire il montaggio, l'installazione e la messa in servizio dell'inverter secondo le informazioni presenti nel capitolo Installazione, a partire da pagina 56

Istruzioni per l'uso complete e condizioni per la garanzia

Istruzioni per l'uso esaurienti ed altre informazioni relative all'inverter, come ad es. contatori di energia approvati, impostazioni di messa in servizio per i singoli stati, e paesi autorizzati all'uso degli inverter, sono disponibili in internet all'indirizzo

www.kostal-solar-electric.com > Download > PIKO IQ > modello > paese > Istruzioni per l'uso

Per informazioni relative alle condizioni di assistenza e garanzia consultare il documento a parte in www.kostal-solar-electric.com > Download > PIKO IQ > modello > paese > Garanzia

Dichiarazioni di conformità UE

La società KOSTAL Solar Electric GmbH dichiara con la presente che gli inverter descritti nel presente documento soddisfano i requisiti fondamentali e le altre disposizioni rilevanti delle direttive sotto indicate:

• Direttiva 2014/30/EU (compatibilità elettromagnetica, EMC)
  Direttiva 2014/35/EU (Messa a disposizione sul mercato del materiale elettrico destinato ad essere adoperato entro taluni limiti di tensione - in breve: Direttiva sulla bassa tensione)
  Direttiva 2011/65/UE (RoHS) sulla restrizione dell'uso di determinate sostanze pericolose nelle apparecchiature elettriche ed elettroniche

Per una dichiarazione di conformità UE dettagliata consultare il sito Internet al seguente indirizzo: www.kostal-solar-electric.com > Download > PIKO IQ > modello > paese > Certificat.

Licenza Open Source

Questo prodotto contiene un software Open Source sviluppato da terzi e per il quale è stata concessa licenza sotto la GPL e/o LGPL.

Ulteriori dettagli su questo argomento e un elenco dei software Open Source utilizzati nonché dei relativi testi delle licenze sono riportati nel sito web (Webserver) dell'inverter (pagina 69) alla voce Licenze.

Contatti e assistenza

In caso di domande tecniche, si prega di rivolgersi alla nostra assistenza telefonica.

Paese Telefono E-mail

Germania [phone] - 222 [e-mail]
Svizzera [phone] [e-mail]
Francia [phone] [e-mail]
Grecia [phone] [e-mail]
Italia [phone]	[e-mail]
Spagna	[phone] [e-mail]
Turchia	[phone]
Cina [phone] -7999	[e-mail]
