IQ 4.2 - Päikesepaneeli inverter Kostal - Tasuta kasutusjuhend

Toote tüüp	Päikeseinverter
Mark	Kostal
Mudel	IQ 4.2
Nimivõimsus	4,2 kW (hinnanguline)
Peamised funktsioonid	Alalis-voolu/vahelduvvoolu muundamine, isetarbimine, võrku tagasiandmine
Toiteallikas	Alalisvoolu sisend (päikesepaneelid), kolmefaasiline vahelduvvoolu väljund
Töötemperatuur	Kuni 80 °C teatud komponentide puhul
Kaitse	Kaitselüliti, RCD tüüp A ≥ 300 mA
Elektriohutus	Oodake 5 minutit pärast seiskamist, lülitage enne sekkumist vool välja
Hooldus	Enne hooldust laske jahtuda, ärge sulgege ventilatsiooniavasid
Paigaldus	Kvalifitseeritud elektriku poolt, järgige kohalikke norme
Kasutustingimused	Võrku ühendatud fotogalvaaniline paigaldus, mitte teisaldatav kasutus
Varuosad ja remonditavus	Sekkumine ainult kvalifitseeritud personalile; võtke varuosade saamiseks ühendust klienditeenindusega
Müügijärgne teenindus Prantsusmaa	Telefon: [phone] - 4117, E-post: [e-mail]
Vastavus	CE-märgis, EL direktiivid (EMC, madalpinge, RoHS)
Täielik dokumentatsioon	Saadaval aadressil www.kostal-solar-electric.com

Korduma kippuvad küsimused - IQ 4.2 Kostal

Mis on inverteri kasutuselevõtu minimaalne sisendpinge?

Esimene kasutuselevõtt nõuab minimaalset sisendpinget (U DCmin) ja võimsust, mis on suurem inverteri isetarbimise võimsusest. Täpne väärtus sõltub mudelist; täpsemate spetsifikatsioonide jaoks vaadake veebis olevat käsiraamatut.

Millist tüüpi kaablid sobivad inverteriga IQ 4.2?

Alalisvoolu ja vahelduvvoolu kaablid peavad vastama kohalikele normidele. Kasutage päikesepaneelide jaoks sobivaid pistikuid (vastavad standardile IEC 61730 klass A). Vahelduvvoolu ühendamisel järgige faaside L1-L3 määramist.

Kas on võimalik kasutada diferentsiaalkaitselülitit (RCD)?

Jah, vahelduvvoolu poolel võib kasutada tüüpi A RCD-d rikkevooluga ≥ 300 mA. Seda seadistust saab konfigureerida inverteri veebiserveri kaudu.

Kuidas vältida elektrilöögi ohtu paigaldamise ajal?

Lülitage seade enne igasugust sekkumist alati pingest välja. Oodake pärast seiskamist 5 minutit kondensaatorite tühjenemiseks. Ärge kunagi ühendage alalisvoolu kaableid pinge all lahti.

Mis on protseduur inverteri ülekuumenemise korral?

Laske seadmel enne hooldustöid jahtuda. Veenduge, et õhuavad poleks takistatud. Kui probleem püsib, võtke ühendust klienditeenindusega.

Kas ma saan inverteri paigaldada õue?

Inverter on ette nähtud statsionaarseks paigalduseks tehnilisse ruumi või õue varjualuse alla. Järgige käsiraamatus lubatud keskkonnatingimusi.

Kuidas saan inverteri võrguseadeid konfigureerida?

Seadeid saab muuta sisseehitatud veebiserveri kaudu. Ainult elektrivõrgu operaatori poolt volitatud kvalifitseeritud elektrik on lubatud neid reguleerida.

Mida teha, kui inverter kuvab vea?

Vaadake veakoodide tähendust veebis olevast kasutusjuhendist. Kui probleem püsib, võtke ühendust klienditeenindusega, kasutades juhendis toodud kontaktandmeid.

Kas inverter ühildub erinevate kaubamärkide päikesepaneelidega?

Jah, inverter ühildub kõigi standardile IEC 61730 klass A vastavate päikesepaneelidega. Veenduge, et paneelide kogupinge ei ületaks maksimaalset lubatud pinget.

Kust saab alla laadida täieliku juhendi ja vastavussertifikaadid?

Minge veebisaidile www.kostal-solar-electric.com, jaotisse Download, seejärel valige PIKO IQ, oma mudel ja riik, et pääseda ligi täielikule kasutusjuhendile, garantiitingimustele ja sertifikaatidele.

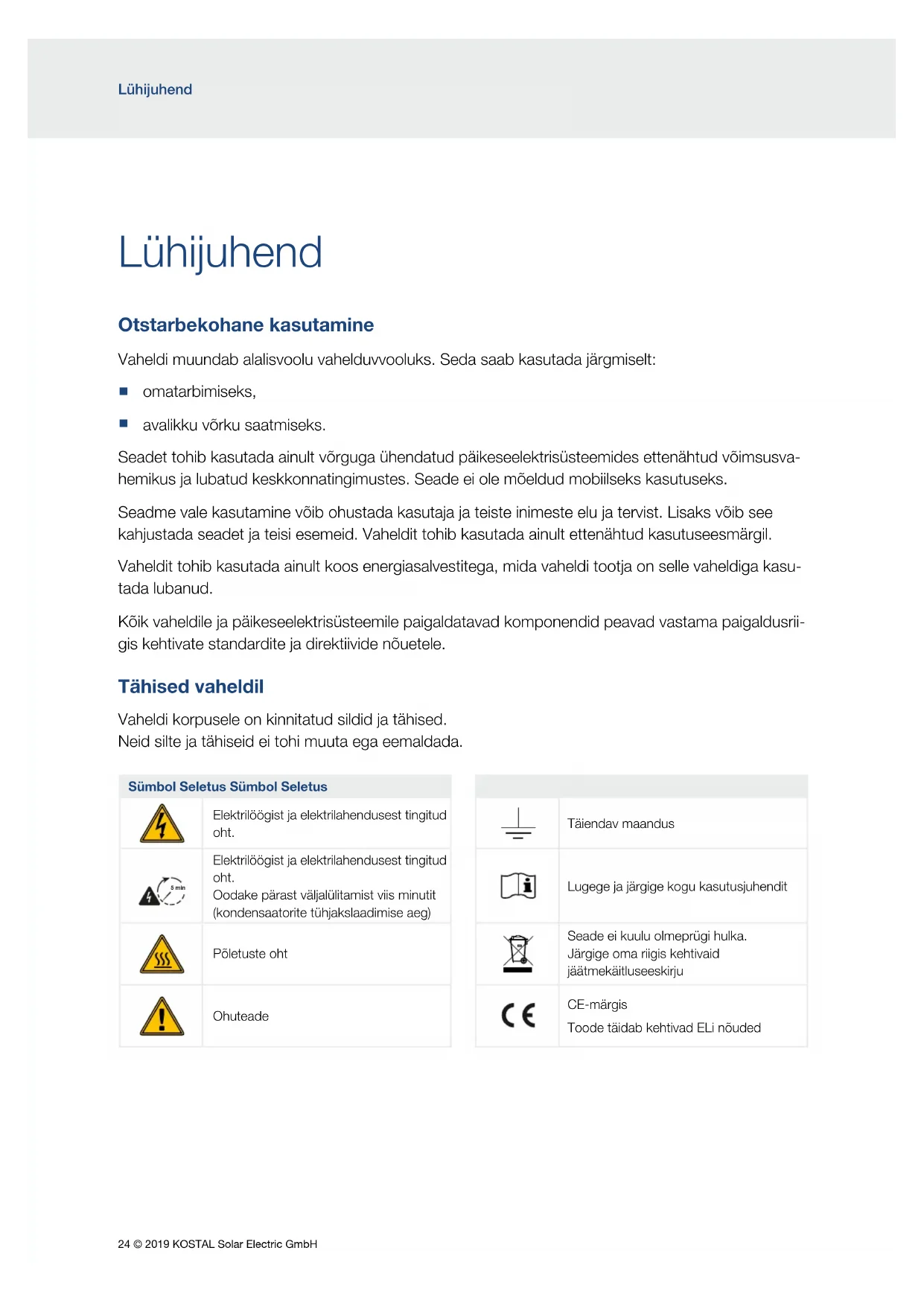

KASUTUSJUHEND IQ 4.2 Kostal

Otstarbekohane kasutamine

Vaheldi muundab alalisvoolu vahelduvvooluks. Seda saab kasutada järgmiselt:

omatarbimiseks,
■ avalikku võrku saatmiseks.

Seadet tohib kasutada ainult võrguga ühendatud päikeseelektrisüsteemides ettenähtud võimsusvahemikus ja lubatud keskkonnatingimustes. Seade ei ole mõeldud mobiilseks kasutuseks.

Seadme vale kasutamine võib ohustada kasutaja ja teiste inimeste elu ja tervist. Lisaks võib see kahjustada seadet ja teisi esemeid. Vaheldit tohib kasutada ainult ettenähtud kasutuseesmärgil.

Vaheldit tohib kasutada ainult koos energiasalvestitega, mida vaheldi tootja on selle vaheldiga kasutada lubanud.

Kõik vaheldile ja päikseelektrisüsteemile paigaldatavad komponendid peavad vastama paigaldusrii- gis kehtivate standardite ja direktiivide nõuetele.

Tähised vaheldil

Vaheldi korpusele on kinnitatud sildid ja tähised.

Neid silte ja tähiseid ei tohi muuta ega eemaldada.

Sümbol Seletus Sümbol Seletus

	Elektrilöögist ja elektrilahendusest tingitud oht.
	Elektrilöögist ja elektrilahendusest tingitud oht.Oodake pärast väljalülitarnist viis minutit (kondensaatorite tühjakslaadimise aeg)
	Põletuste oht
	Ohuteade

Ohutusjuhised

OHT!

ELUOHT ELEKTRILÖÖGI VÖI ELEKTRILAHENDUSE TÖTTU

Vaheldi sisemuses on eluohtlik pinge. Seadet tohivad avada ja selle juures töid teha ainult elektrikud.

Lülitage seade enne paigaldamist, hooldust ja remonti alati pingevabaks ning kindlustage see uuesti sisselülitamise vastu.

Päikeseelektrigeneraatorid/-kaablid võivad pingestuda kohe, kui neile langeb valgus.

Töötava seadmega ei tohi ühendada ega töötavast seadmest lahutada alalisvoolukaableid, kuna tekkida vöivad ohtlikud elektrikaared. Lülitage alalisvoolupool enne pistikühenduste paigaldamist vöi eemaldamist pingevabaks!

HOIATUS!

PÕLETUSED KUUMADE OSADE TÕTTU

Enne hooldus- ja parandustöid laske seadmel jahtuda.

TULEOHT KUUMADE SEADMEOSADE TÔTTU

Mõned vaheldi komponendid võivad töötades kuumeneda üle 80 °C. Valige paigalduskoht vastavalt selle juhendi suunistele. Ventilatsiooniavad peavad alati olema vabad.

TULEOHT LIIGVOOLU JA TOITEKAABLI SOOJENEMISE TÖTTU

Paigaldage kaitseks liigvoolu vastu kaitselüliti.

TULEOHT EBAÕIGE PAIGALDAMISE TÕTTU

Valesti paigaldatud pistikud ja pesad võivad kuumeneda ning tekitada tulekahju. Järgige paigaldamisel kindlasti tootja juhendit ja suuniseid.

HOIATUS!

ISIKUKAHJU SEADME PURUNEMISE KÖRRAL

Sisendpinge lubatavate maksimumväärtuste ületamisel alalisvoolusisenditel võivad tekkida rasked kahjustused. Need võivad põhjustada seadme purunemist ja juuresviibivate inimeste raskeid vigastusi. Ka lühiajaline ülepinge võib põhjustada seadme kahjustusi.

OLULINE TEAVE

Vaheldit tohivad paigaldada, hooldada ja töökorras hoida vaid selleks koolitatud ja kvalifit-seeritud elektrikud. Elektrik vastutab kehtivate standardite ja eeskirjade järgimise ja rakendamise eest. Töid, mis vöivad möjutada energiaettevõtte vooluvõrku päikeseenergiaga toitmise kohas, tohivad teha ainult energiaettevõtte volitusega elektrikud. Sama kehtib ka vaheldi tehases seatud parameetrite muutmise kohta Webserveris.

Veenduge, et vaheldi vahelduvvoolu ühendusklemmi faaside L1–L3 ja võrgu faaside asend ühtiks.

Kui kasutatakse rikkevoolukaitsmeid (RCD), võib vahelduvvoolupoolel kasutada A-tüüpi RCD-d ≥ 300 mA. A-tüüpi RCD kasutamine seatakse Webserveris. (Vaikimisi seade: ühilduvus A-tüüpi RCD-ga).

Vaheldiga ühendatud päikesepaneelid peavad vastama standardile IEC 61730 Class A.

Esmakasutuselevõtul peab vaheldil kasutada olema piisavalt päikeseelektrienergiat (vähemalt „min sisendpinge (U DCmin)“). Kui esmakasutuselevõtul ei ole pinge või vajalik võimsus piisav, lülitub vaheldi välja.

VÕIMALIK KAHJU

Vaheldi võib valele küljele asetamisel kahjustuda. Asetage vaheldi pärast pakendist väljavõt-mist alati tagumisele küljele.

Päikeseelektrigeneraatorite valesti ühendamine vöib vaheldit kahjustada. Kontrollige ühendust enne vaheldi kasutuselevöttu.

Paigaldamine

Paigaldage vaheldi ja võtke see kasutusele peatüki Paigaldamine järgi (alates Ik 56)

Täielik kasutusjuhend ja garantiitingimused

Üksikasjaliku kasutusjuhendi ning täiendava teabe vaheldi kohta (nt kasutada lubatud elektriarvestid, riigi seadete tegemine kasutuselevõtul ja riigid, kus vaheldit on lubatud kasutada) leiate veebilehelt www.kostal-solar-electric.com > Download > PIKO IQ > model > country > Operating manual

Teabe teenindus- ja garantiitingimuste kohta leiate eraldi dokumendist veebilehelt www.kostal-solar-electric.com > Download > PIKO IQ > model > country > Warranty

ELi vastavusdeklaratsioonid

Käesolevaga kinnitab firma KOSTAL Solar Electric GmbH, et selles dokumendis kirjeldatud vaheldid vastavad allpool nimetatud direktiivide olulistele nõuetele ja teistele asjakohastele sätetele.

■ Direktiiv 2014/30/EL (elektromagnetiline ühilduvus, EMC)
Direktiiv 2014/35/EL (teatud pingevahemikus kasutatavate elektriseadmete turul pakkumine – lühidalt: madalpingedirektiiv)
Direktiiv 2011/65/EL (RoHS) teatud ohtlike ainete kasutamise piiramiseks elektri- ja elektroonikaseadmetes

ELi üksikasjaliku vastavusdeklaratsiooni leiate veebilehelt

www.kostal-solar-electric.com > Download > PIKO IQ > model > country > Certificates.

Avatud lähtekoodiga litsents

See toode sisaldab avatud lähtekoodiga tarkvara, mida arendatakse kolmandate isikute poolt ja mis on litsentseeritud mh GPLi või LGPLi alusel.

Täiendavaid üksikasju sellel teemal ning kasutatud avatud lähtekoodiga tarkvara ja vastavate litsentside tekstide loendi leiate vaheldi veebisaidil (Webserver) (Ik 69) punkti Litsentsid alt.

Kontaktandmed ja teenindus

Tehnilistes küsimustes helistage meie teeninduse numbrile.

Riik Telefon E-post

Saksamaa [phone] - 222 [e-mail]
Šveits [phone] [e-mail]
Prantsusmaa [phone] [e-mail]
Kreeka [phone] [e-mail]
Itaalia [phone]	[e-mail]
Hispaania	[phone] [e-mail]
Türgi	[phone]	[e-mail]
Hiina	[phone]-7999	[e-mail]
