Tipo de produto	Inversor solar
Marca	Kostal
Modelo	IQ 4.2
Potência nominal	4,2 kW (estimativa)
Funções principais	Conversão DC/AC, autoconsumo, injeção na rede
Alimentação	Entrada DC (painéis solares), saída AC trifásica
Temperatura de operação	Até 80 °C para alguns componentes
Proteção	Disjuntor de proteção, RCD tipo A ≥ 300 mA
Segurança elétrica	Aguardar 5 minutos após desligamento, desenergizar antes da intervenção
Manutenção	Deixar arrefecer antes da manutenção, não obstruir as aberturas de ventilação
Instalação	Por eletricista qualificado, cumprimento das normas locais
Condições de uso	Instalação fotovoltaica ligada à rede, uso não móvel
Peças sobressalentes e reparabilidade	Intervenção reservada a pessoal qualificado; contactar SAV para peças
Serviço pós-venda França	Telefone: +33 1 61 38 - 4117, Email: [e-mail]
Conformidade	Marcação CE, diretivas UE (CEM, baixa tensão, RoHS)
Documentação completa	Disponível em www.kostal-solar-electric.com

Perguntas frequentes - IQ 4.2 Kostal

Qual é a tensão de entrada mínima para a colocação em serviço do inversor?

A primeira colocação em serviço requer uma tensão de entrada mínima (U DCmin) e uma potência superior à potência de autoconsumo do inversor. O valor exato depende do modelo; consulte o manual online para as especificações precisas.

Quais tipos de cabos são compatíveis com o inversor IQ 4.2?

Os cabos DC e AC devem estar em conformidade com as normas locais. Use conectores apropriados para os painéis solares (conformes IEC 61730 classe A). Para a ligação AC, respeite a atribuição das fases L1-L3.

É possível usar um disjuntor diferencial (RCD)?

Sim, um RCD tipo A com uma corrente de defeito ≥ 300 mA pode ser usado no lado AC. Esta configuração é ajustável através do servidor Web do inversor.

Como evitar riscos de eletrocussão durante a instalação?

Desligue sempre o aparelho antes de qualquer intervenção. Aguarde 5 minutos após o desligamento para a descarga dos condensadores. Nunca desconecte os cabos DC sob tensão.

Qual é o procedimento em caso de sobreaquecimento do inversor?

Deixe o aparelho arrefecer antes de qualquer operação de manutenção. Certifique-se de que as aberturas de ventilação não estão obstruídas. Se o problema persistir, contacte o serviço pós-venda.

Posso instalar o inversor no exterior?

O inversor foi concebido para instalação fixa numa sala técnica ou no exterior sob abrigo. Respeite as condições ambientais autorizadas indicadas no manual.

Como posso configurar os parâmetros de rede do inversor?

Os parâmetros podem ser alterados através do servidor Web integrado. Apenas um eletricista qualificado autorizado pelo distribuidor de eletricidade está habilitado a realizar esses ajustes.

O que fazer se o inversor exibir um erro?

Consulte o manual de instruções online para o significado dos códigos de erro. Se o problema persistir, contacte o serviço pós-venda através dos contactos fornecidos no manual.

O inversor é compatível com painéis solares de diferentes marcas?

Sim, o inversor é compatível com qualquer painel solar em conformidade com a norma IEC 61730 classe A. Certifique-se de que a tensão total dos painéis não excede a tensão máxima admissível.

Onde posso descarregar o manual completo e os certificados de conformidade?

Aceda a www.kostal-solar-electric.com, secção Download, depois selecione PIKO IQ, o seu modelo e o seu país para aceder ao manual completo, às condições de garantia e aos certificados.

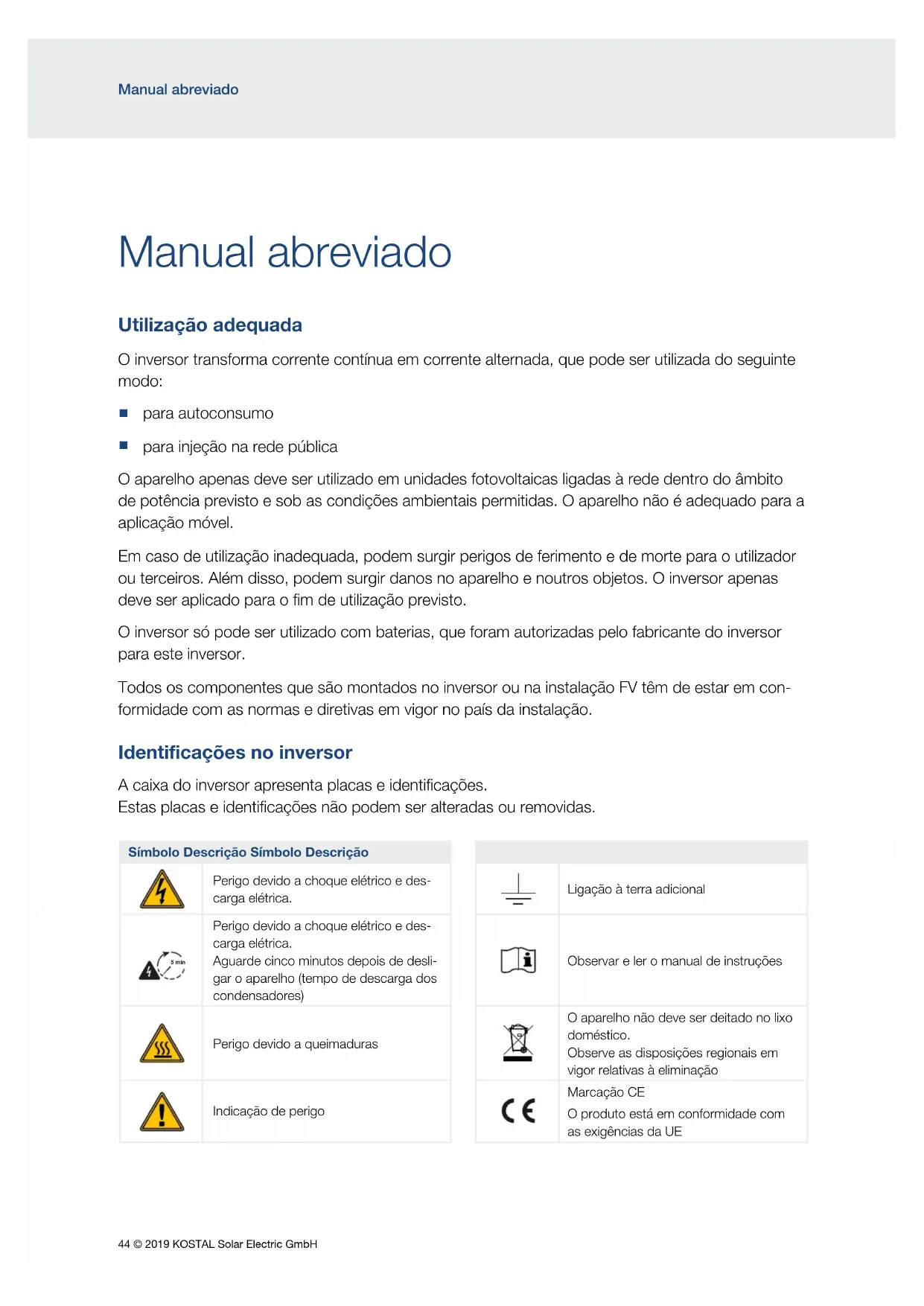

MANUAL DE UTILIZADOR IQ 4.2 Kostal

O inversor transforma corrente contínua em corrente alternada, que pode ser utilizada do seguinte modo:

para autoconsumo
para injeção na rede pública

O aparelho apenas deve ser utilizado em unidades fotovoltaicas ligadas à rede dentro do âmbito de potência previsto e sob as condições ambientais permitidas. O aparelho não é adequado para a aplicação móvel.

Em caso de utilização inadequada, podem surgir perigos de ferimento e de morte para o utilizador ou terceiros. Além disso, podem surgir danos no aparelho e noutros objetos. O inversor apenas deve ser aplicado para o fim de utilização previsto.

O inversor só pode ser utilizado com baterias, que foram autorizadas pelo fabricante do inversor para este inversor.

Todos os componentes que são montados no inversor ou na instalação FV têm de estar em conformidade com as normas e diretivas em vigor no país da instalação.

Identificações no inversor

A caixa do inversor apresenta placas e identificações.

Estas placas e identificações não podem ser alteradas ou removidas.

Símbolo Descrição Símbolo Descrição

	Perigo devido a choque elétrico e descarga elétrica.
	Perigo devido a choque elétrico e descarga elétrica.Aguarde cinco minutos depois de desligar o aparelho (tempo de descarga dos condensadores)
	Perigo devido a queimaduras
	Indicação de perigo

	Ligação à terra adicional
	Observar e ler o manual de instruções
	O aparelho não deve ser deitado no lixo doméstico.Observe as disposições regionais em vigor relativas à eliminação
CE	Marcação CEO produto está em conformidade com as exigências da UE

Indicações de segurança

PERIGO!

PERIGO DE MORTE DEVIDO A CHOQUE ELÉTRICO E DESCARGA ELÉTRICA

No inversor existem tensões perigosas para a vida. Apenas um eletricista deve abrir o aparelho e trabalhar no mesmo.

Desligue sempre o aparelho da tensão para a montagem, manutenção e reparações e proteja-o contra uma nova ligação.

Os geradores/cabos FV podem ficar sob tensão assim que são sujeitos a radiação.

Durante o funcionamento, os cabos CC nunca podem ser ligados ou removidos do aparelho, uma vez que podem resultar arcos elétricos perigosos. Desligue o lado CC da tensão e, em seguida, monte ou remova os conectores!

AVISO!

PERIGO DE QUEIMADURAS DEVIDO A PEÇAS QUENTES

Deixe arrefecer o aparelho antes dos trabalhos de manutenção e reparação.

PERIGO DE INCÊNDIO DEVIDO A PEÇAS QUENTES NO APARELHO

Determinados componentes poderão aquecer a mais de 80 °C durante a operação. Escolha o local de montagem de acordo com as informações contidas neste manual. Mantenha as aberturas de ventilação sempre livres.

PERIGO DE INCÊNDIO DEVIDO A SOBRECORRENTE E AQUECIMENTO DO CABO DE POTÊNCIA

Instale um interruptor magnetotérmico para proteger contra sobrecorrente.

PERIGO DE INCÊNDIO DEVIDO A MONTAGEM INADEQUADA

Os conectores e as tomadas incorretamente montados podem aquecer e causar um incêndio. Durante a montagem, cumprir impreterivelmente as disposições e as instruções do fabricante.

AVISO!

DANOS PESSOAIS DEVIDO À DESTRUIÇÃO DO APARELHO

A ultrapassagem dos valores máximos da tensão de entrada admissível nas entradas CC pode dar origem a danos graves que podem, por sua vez, levar à destruição do aparelho e causar também ferimentos consideráveis nas pessoas presentes. Até mesmo excessos de tensão temporários podem causar danos no aparelho.

INFORMAÇÃO IMPORTANTE

A montagem, a manutenção e a conservação do inversor só pode ser efetuada por eletricistas qualificados e com formação adequada. O eletricista é responsável pelo cumprimento e pela implementação das normas e diretivas aplicáveis. Os trabalhos que possam ter efeitos sobre a rede elétrica da empresa de abastecimento de energia no local da alimentação de energia solar apenas devem ser realizados por eletricistas autorizados por essa empresa de abastecimento de energia. O mesmo se refere à alteração dos parâmetros ajustados de fábrica no inversor, os quais podem ser alterados através do Webserver.

Certifique-se de que a ocupação das fases L1-L3 do borne de ligação CA do inversor e das fases na rede são uniformes.

Se forem usados equipamentos de proteção de corrente de fuga (RCD), é permitido usar RCD do tipo A ≥300 mA no lado CA. A utilização de RCD tipo A é definida no Webserver. (Configuração predefinida: compatibilidade com RCD tipo A).

Os módulos solares ligados ao inversor têm de estar em conformidade com a norma CEI 61730 Classe A.

Para o período da primeira colocação em funcionamento tem de existir energia FV suficiente (no mínimo, "Tensão de entrada mín. (U CCmín)") no inversor. Se, durante a primeira colocação em funcionamento, a tensão ou a potência necessária não forem suficientes, o inversor desliga-se.

Perigo de danos ao colocar o inversor sobre a parte de baixo. Após o desembalamento, coloque o inversor sempre sobre a parte de trás (dissipador de calor).

Se a ligação dos geradores FV estiver incorreta podem ocorrer danos no inversor. Verifique a ligação antes da colocação em funcionamento.

Instalação

Realize a montagem, instalação e colocação em funcionamento do inversor com base nas informações do capítulo Instalação a partir da página 56

Manual de instruções completo e condições de garantia

Encontra um manual de instruções detalhado e outras informações sobre o inversor, como por ex. os contadores de energia autorizados, as configurações do país para a colocação em funcionamento e os países autorizados onde o inversor pode ser utilizado, na Internet em www.kostal-solar-electric.com > Download > PIKO IQ > model > country > Operating manual

Encontra informações sobre as condições de assistência e garantia no documento separado em www.kostal-solar-electric.com > Download > PIKO IQ > model > country > Warranty

Declarações de conformidade CE

A empresa KOSTAL Solar Electric GmbH declara pela presente que os inversores descritos neste documento estão em conformidade com as exigências essenciais e outras disposições relevantes das diretivas mencionadas em baixo.

■ Diretiva 2014/30/UE (compatibilidade eletromagnética, CEM)
Diretiva 2014/35/UE (disponibilização no mercado de equipamento elétrico para utilização dentro de determinados limites de tensão - abreviado: Diretiva "baixa tensão")
Diretiva 2011/65/UE (RoHS) relativa à restrição do uso de determinadas substâncias perigosas em equipamentos elétricos e eletrónicos

Encontra uma declaração de conformidade CE detalhada na Internet em

www.kostal-solar-electric.com > Download > PIKO IQ > model > country > Certificates.

Licença Open Source

Este produto contém software Open Source desenvolvido por terceiros e, entre outros, licenciado ao abrigo da GPL ou LGPL.

Para mais informações sobre este tema e uma listagem do software Open Source utilizado, bem como os respetivos textos das licenças, consulte a página Web (Webserver) do inversor (página 69) sob o ponto Licenças.

Contactos e assistência

Para outras questões técnicas, contacte a nossa linha de assistência técnica.

País Telefone E-mail

Alemanha [phone] - 222 [e-mail]
Suíça [phone] [e-mail]
França [phone] [e-mail]
Grécia [phone] [e-mail]
Itália [phone]	[e-mail]
Espanha	[phone] [e-mail]
Turquia	[phone]
China	[phone]-7999
