Produkttyp	Solar-Wechselrichter
Marke	Kostal
Modell	IQ 4.2
Nennleistung	4,2 kW (Schätzung)
Hauptfunktionen	DC/AC-Umwandlung, Eigenverbrauch, Netzeinspeisung
Stromversorgung	DC-Eingang (Solarmodule), dreiphasiger AC-Ausgang
Betriebstemperatur	Bis zu 80 °C für bestimmte Komponenten
Schutz	Schutzschalter, RCD Typ A ≥ 300 mA
Elektrische Sicherheit	Nach Abschaltung 5 Minuten warten, vor Eingriff spannungsfrei schalten
Wartung	Vor Wartung abkühlen lassen, Lüftungsöffnungen nicht blockieren
Installation	Durch qualifizierten Elektriker, Einhaltung lokaler Normen
Nutzungsbedingungen	Netzgekoppelte Photovoltaikanlage, nicht mobile Nutzung
Ersatzteile und Reparierbarkeit	Eingriffe nur durch qualifiziertes Personal; Kundendienst für Teile kontaktieren
Kundendienst Frankreich	Telefon: [phone] - 4117, E-Mail: [e-mail]
Konformität	CE-Kennzeichnung, EU-Richtlinien (EMV, Niederspannung, RoHS)
Vollständige Dokumentation	Verfügbar auf www.kostal-solar-electric.com

Häufig gestellte Fragen - IQ 4.2 Kostal

Wie hoch ist die minimale Eingangsspannung für die Inbetriebnahme des Wechselrichters?

Die erste Inbetriebnahme erfordert eine minimale Eingangsspannung (U DCmin) und eine Leistung, die über der Eigenverbrauchsleistung des Wechselrichters liegt. Der genaue Wert hängt vom Modell ab; konsultieren Sie das Online-Handbuch für die genauen Spezifikationen.

Welche Kabeltypen sind mit dem Wechselrichter IQ 4.2 kompatibel?

Die DC- und AC-Kabel müssen den örtlichen Normen entsprechen. Verwenden Sie geeignete Steckverbinder für die Solarmodule (gemäß IEC 61730 Klasse A). Für den AC-Anschluss beachten Sie die Zuordnung der Phasen L1-L3.

Ist die Verwendung eines Fehlerstromschutzschalters (RCD) möglich?

Ja, ein RCD Typ A mit einem Fehlerstrom ≥ 300 mA kann auf der AC-Seite verwendet werden. Diese Einstellung ist über den Webserver des Wechselrichters konfigurierbar.

Wie vermeide ich Stromschlaggefahren bei der Installation?

Schalten Sie das Gerät vor jedem Eingriff immer spannungsfrei. Warten Sie nach dem Abschalten 5 Minuten zur Entladung der Kondensatoren. Trennen Sie niemals DC-Kabel unter Spannung.

Wie ist das Vorgehen bei Überhitzung des Wechselrichters?

Lassen Sie das Gerät vor Wartungsarbeiten abkühlen. Stellen Sie sicher, dass die Lüftungsöffnungen nicht blockiert sind. Wenn das Problem weiterhin besteht, kontaktieren Sie den Kundendienst.

Kann ich den Wechselrichter im Freien installieren?

Der Wechselrichter ist für die feste Installation in einem Technikraum oder im Freien unter einem Vordach ausgelegt. Beachten Sie die im Handbuch angegebenen zulässigen Umgebungsbedingungen.

Wie kann ich die Netzparameter des Wechselrichters konfigurieren?

Die Parameter können über den integrierten Webserver geändert werden. Nur ein qualifizierter Elektriker, der vom Stromnetzbetreiber zugelassen ist, ist berechtigt, diese Einstellungen vorzunehmen.

Was tun, wenn der Wechselrichter einen Fehler anzeigt?

Konsultieren Sie die Online-Bedienungsanleitung für die Bedeutung der Fehlercodes. Wenn das Problem weiterhin besteht, kontaktieren Sie den Kundendienst unter den in der Anleitung angegebenen Kontaktdaten.

Ist der Wechselrichter mit Solarmodulen verschiedener Marken kompatibel?

Ja, der Wechselrichter ist mit allen Solarmodulen kompatibel, die der Norm IEC 61730 Klasse A entsprechen. Stellen Sie sicher, dass die Gesamtspannung der Module die maximal zulässige Spannung nicht überschreitet.

Wo kann ich die vollständige Anleitung und die Konformitätszertifikate herunterladen?

Gehen Sie auf www.kostal-solar-electric.com, Bereich Download, wählen Sie dann PIKO IQ, Ihr Modell und Ihr Land, um die vollständige Bedienungsanleitung, Garantiebedingungen und Zertifikate zu erhalten.

BEDIENUNGSANLEITUNG IQ 4.2 Kostal

Bestimmungsgemäße Verwendung

Der Wechselrichter wandelt Gleichstrom in Wechsel strom um. Dieser kann wie folgt genutzt werden:

■ für den Eigenverbrauch
■ für die Einspeisung in das öffentliche Netz

Das Gerät darf nur in netzgekoppelten Photovoltaikanlagen innerhalb des vorgesehenen Leistungs-bereiches und unter den zulässigen Umgebungsbedingungen verwendet werden. Das Gerät ist nicht für den mobilen Einsatz bestimmt.

Bei unsachgemäßer Verwendung können Gefahren für Leib und Leben des Benutzers oder Dritter entstehen. Außerdem können Schäden am Gerät und an anderen Sachwerten entstehen. Der Wechselrichter darf nur für den vorgesehenen Verwendungszweck eingesetzt werden.

Alle Komponenten die am Wechselrichter oder in der PV-Anlage verbaut werden, müssen die in dem Land der Anlageninstallation gültigen Normen und Richtlinien erfüllen.

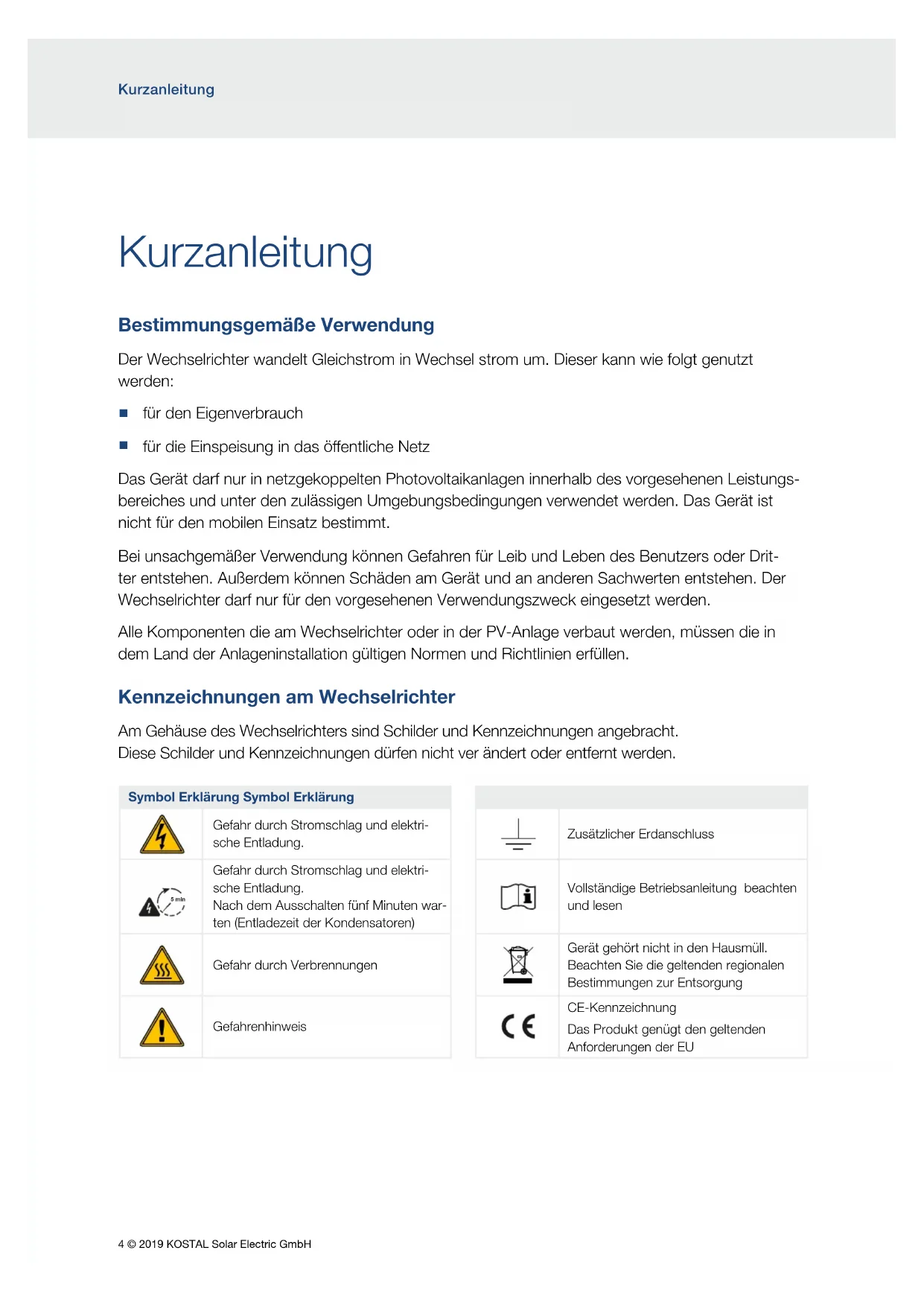

Kennzeichnungen am Wechselrichter

Am Gehäuse des Wechselrichters sind Schilder und Kennzeichnungen angebracht. Diese Schilder und Kennzeichnungen dürfen nicht ver ändert oder entfernt werden.

Symbol Erklärung Symbol Erklärung

	Gefahr durch Stromschlag und elektrische Entladung.
	Gefahr durch Stromschlag und elektrische Entladung.Nach dem Ausschalten fünf Minuten warten (Entladezeit der Kondensatoren)
	Gefahr durch Verbrennungen
	Gefahrenhinweis

Sicherheitshinweise

GEFAHR!

LEBENSGEFAHR DURCH STROMSCHLAG UND ELEKTRISCHE ENTLADUNG

Im Wechselrichter liegen lebensgefährliche Spannungen an. Nur eine Elektrofachkraft darf das Gerät öffnen und daran arbeiten.

Gerät bei Montage, Wartung und Reparaturen immer spannungsfrei schalten und gegen Wiedereinschalten sichern.

Die PV-Generatoren/-Leitungen können unter Spannung stehen, sobald diese dem Licht ausgesetzt sind.

Im laufenden Betrieb dürfen keine DC-Leitungen an das Gerät angeschlossen oder abgezogen werden, da gefährliche Lichtbögen entstehen können. DC-Seite spannungsfrei schalten, dann Steckverbinder montieren oder abziehen!

WARNUNG!

VERBRENNUNG DURCH HEISSE TEILE

Gerät vor Wartungs- und Reperaturarbeiten abkühlen lassen.

BRANDGEFAHR DURCH HEISSE TEILE AM GERÄT

Einzelne Bauteile können im Betrieb über 80 °C heiß werden. Den Montageort entsprechend den Angaben in dieser Anleitung auswählen. Lüftungsöffnungen immer frei halten.

BRANDGEFAHR DURCH ÜBERSTROM UND ERWÄRMUNG DER NETZLEITUNG

Leitungsschutzschalter zur Sicherung gegen Überstrom einbauen.

BRANDGEFAHR DURCH UNSACHGEMÄSSE MONTAGE

Nicht fachgerecht montierte Stecker und Buchsen können sich erhitzen und einen Brand auslösen. Bei der Montage unbedingt Vorgaben und Anleitung des Herstellers befolgen.

WARNUNG!

PERSONENSCHADEN AUFGRUND ZERSTÖRUNG DES GERÄTES

Bei einer Überschreitung der Maximal-Werte der zulässigen Eingangsspannung an den DC-Eingängen kann es zu schweren Schäden kommen, die zu einer Zerstörung des Gerätes und auch zu erheblichen Verletzungen von anwesenden Personen führen können. Auch kurzzeitige Spannungsüberschreitungen können Schäden am Gerät verursachen.

WICHTIGE INFORMATION

Die Montage, Wartung und Instandhaltung der Wechselrichter darf nur von einer ausgebildeten und qualifizierten Elektrofachkraft erfolgen. Die Elektrofachkraft ist dafür verantwortlich, dass die geltenden Normen und Vorschriften eingehalten und umgesetzt werden. Arbeiten, die sich auf das Stromversorgungsnetz des Energieversorgungsunternehmens (EVU) am Standort der Solarenergieeinspeisung auswirken können, dürfen nur durch vom EVU zugelassene Elektrofachkräfte ausgeführt werden. Hierzu gehört auch die Veränderung der werkseitig voreingestellten Parameter im Wechselrichter, die über den Webserver verändert werde können.

Es ist darauf zu achten, dass die Belegung der Phasen L1-L3 an der AC-Anschlussklemme des Wechselrichters und der Phasen im Netz einheitlich sind.

Werden Fehlerstrom-Schutzeinrichtungen (RCD) verwendet, kann auf der AC-Seite ein RCD des Typs A ≥300 mA verwendet werden. Die Verwendung eines RCDs Typs A wird im Webserver eingestellt. (Default Einstellung: Kompatibilität mit RCD Typ A).

Die am Wechselrichter angeschlossenen Solarmodule müssen der Norm IEC 61730 Class A entsprechen.

Für den Zeitraum der Erstinbetriebnahme muss ausreichend PV-Energie (mindestens „Min. Eingangsspannung (U _DCmin “) am Wechselrichter anliegen. Sollte während der Erstinbetriebnahme die Spannung oder die benötigte Leistung nicht ausreichen, schaltet der Wechselrichter ab.

SCHADEN MÖGLICH

Beschädigungsgefahr beim Abstellen des Wechselrichters. Wechselrichter nach dem Auspacken immer auf der Rückseite abstellen.

Bei einer fehlerhaften Verschaltung der PV-Generatoren kann es zu Schäden am Wechselrichter kommen. Prüfen Sie die Verschaltung vor Inbetriebnahme.

Installation

Führen Sie die Montage, Installation und Inbetriebnahme des Wechselrichters anhand der Informationen im Kapitel Installation ab Seite 56 aus

Vollständigen Betriebsanleitung und Garantiebedingungen

Eine ausführliche Betriebsanleitung sowie weitere Informationen zum Wechselrichter wie z.B. zu freigegebenen Energiezählern, Ländereinstellungen für die Inbetriebnahme und freigegebenen Ländern in denen der Wechselrichter betrieben werden kann, finden Sie im Internet unter

www.kostal-solar-electric.com > Download > PIKO IQ > Modell > Land >

Betriebsanleitung

Informationen zu den Service- und Garantiebedingungen finden Sie im separaten Dokument unter

www.kostal-solar-electric.com > Download > PIKO IQ > Modell > Land > Garantie

EU-Konformitätserklärungen

Die Firma KOSTAL Solar Electric GmbH erklärt hiermit, dass sich die in diesem Dokument beschriebenen Wechselrichter mit den grundlegenden Anforderungen und anderen relevanten Bestimmungen der unten genannten Richtlinien in Übereinstimmung befinden.

■ Richtlinie 2014/30/EU (Elektromagnetische Verträglichkeit, EMV)
Richtlinie 2014/35/EU (Bereitstellung elektrischer Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgrenzen auf dem Markt - kurz: Niederspannungsrichtlinie)
Richtlinie 2011/65/EU (RoHS) zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten

Eine ausführliche EU-Konformitätserklärung finden Sie im Internet unter

www.kostal-solar-electric.com > Download > PIKO IQ > Modell > Land > Zertifikate.

Open Source Lizenz

Dieses Produkt enthält Open Source Software, die von Dritten entwickelt und u.a. unter der GPL bzw. LGPL lizenziert wird.

Weitere Details zu diesem Thema und eine Auflistung der verwendeten Open Source Software sowie der zugehörigen Lizenztexte finden Sie auf der Webseite (Webserver) des Wechselrichters (Seite 69) unter dem Punkt Lizenzen.

Kontaktdaten und Service

Bei technische Fragen, wenden Sie sich bitte an unsere Service Hotline.

Land Telefon E-mail

Deutschland [phone] - 222 [e-mail]
Schweiz [phone] [e-mail]
Frankreich [phone] [e-mail]
Griechenland [phone] [e-mail]
Italien [phone] [e-mail]
Spanien	[phone] [e-mail]
Türkei	[phone] [e-mail]
China	[phone]-7999 [e-mail]
