Producttype	Zonne-omvormer
Merk	Kostal
Model	IQ 4.2
Nominaal vermogen	4,2 kW (schatting)
Hoofdfuncties	DC/AC-conversie, eigen verbruik, netinjectie
Voeding	DC-ingang (zonnepanelen), AC-uitgang driefasig
Bedrijfstemperatuur	Tot 80 °C voor sommige componenten
Bescherming	Beveiligingsschakelaar, aardlekschakelaar type A ≥ 300 mA
Elektrische veiligheid	Wacht 5 minuten na uitschakeling, spanningsloos maken voor ingreep
Onderhoud	Laat afkoelen voor onderhoud, ventilerende openingen niet blokkeren
Installatie	Door gekwalificeerde elektricien, naleving van lokale normen
Gebruiksvoorwaarden	Fotovoltaïsche installatie aangesloten op het net, niet-mobiel gebruik
Onderdelen en repareerbaarheid	Ingreep voorbehouden aan gekwalificeerd personeel; contacteer service voor onderdelen
Klantendienst Frankrijk	Telefoon: +33 1 61 38 - 4117, E-mail: [e-mail]
Conformiteit	CE-markering, EU-richtlijnen (EMC, laagspanning, RoHS)
Volledige documentatie	Beschikbaar op www.kostal-solar-electric.com

Veelgestelde vragen - IQ 4.2 Kostal

Wat is de minimale ingangsspanning voor het in bedrijf stellen van de omvormer?

De eerste inbedrijfstelling vereist een minimale ingangsspanning (U DCmin) en een vermogen hoger dan het eigenverbruiksvermogen van de omvormer. De exacte waarde hangt af van het model; raadpleeg de online handleiding voor exacte specificaties.

Welke types kabels zijn compatibel met de IQ 4.2 omvormer?

De DC- en AC-kabels moeten voldoen aan de lokale normen. Gebruik geschikte connectoren voor de zonnepanelen (conform IEC 61730 klasse A). Voor de AC-aansluiting dient u de faseverdeling L1-L3 te respecteren.

Is het mogelijk om een aardlekschakelaar (RCD) te gebruiken?

Ja, een RCD type A met een foutstroom ≥ 300 mA kan aan de AC-zijde worden gebruikt. Deze instelling is configureerbaar via de webserver van de omvormer.

Hoe elektrocutierisico's tijdens de installatie voorkomen?

Schakel het apparaat altijd spanningsloos vóór elke ingreep. Wacht 5 minuten na uitschakeling voor ontlading van de condensatoren. Ontkoppel nooit DC-kabels onder spanning.

Wat is de procedure bij oververhitting van de omvormer?

Laat het apparaat afkoelen vóór onderhoudswerkzaamheden. Zorg ervoor dat de ventilatieopeningen niet geblokkeerd zijn. Als het probleem aanhoudt, neem dan contact op met de klantendienst.

Kan ik de omvormer buiten installeren?

De omvormer is ontworpen voor vaste installatie in een technische ruimte of buiten onder een afdak. Houd u aan de toegestane omgevingsomstandigheden zoals vermeld in de handleiding.

Hoe kan ik de netparameters van de omvormer configureren?

De parameters kunnen worden gewijzigd via de ingebouwde webserver. Alleen een gekwalificeerde elektricien die is erkend door de netbeheerder is bevoegd om deze instellingen uit te voeren.

Wat te doen als de omvormer een fout weergeeft?

Raadpleeg de online handleiding voor de betekenis van foutcodes. Als het probleem aanhoudt, neem dan contact op met de klantendienst op de in de handleiding vermelde contactgegevens.

Is de omvormer compatibel met zonnepanelen van verschillende merken?

Ja, de omvormer is compatibel met elk zonnepaneel dat voldoet aan norm IEC 61730 klasse A. Zorg ervoor dat de totale spanning van de panelen de maximaal toegestane spanning niet overschrijdt.

Waar kan ik de volledige handleiding en de conformiteitscertificaten downloaden?

Ga naar www.kostal-solar-electric.com, sectie Download, selecteer vervolgens PIKO IQ, uw model en uw land om toegang te krijgen tot de volledige handleiding, garantievoorwaarden en certificaten.

GEBRUIKSAANWIJZING IQ 4.2 Kostal

NL Beknopte handleiding 36

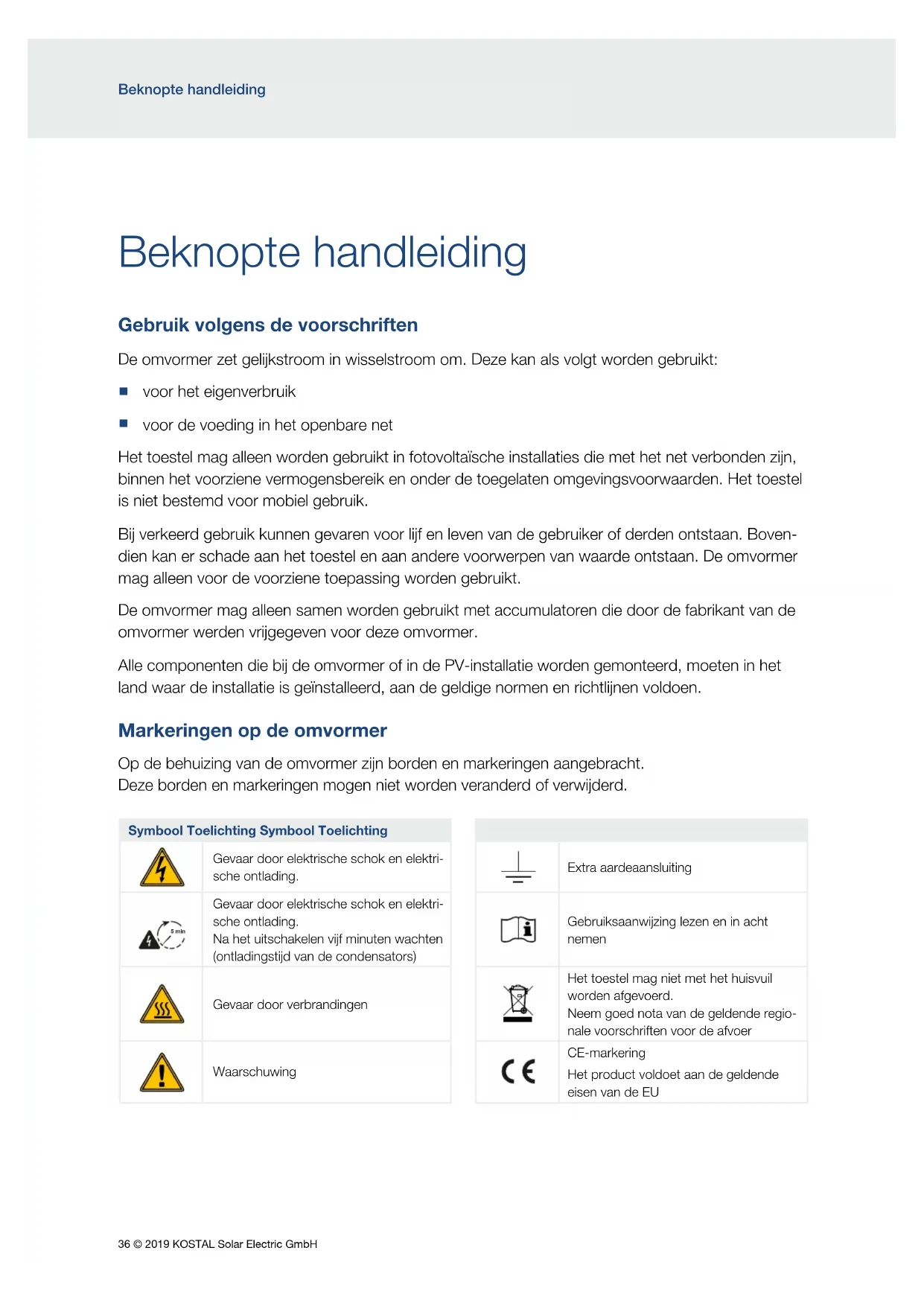

Beknopte handleiding

Gebruik volgens de voorschriften

De omvormer zet gelijkstroom in wisselstroom om. Deze kan als volgt worden gebruikt:

■ voor het eigenverbruik
■ voor de voeding in het openbare net

Het toestel mag alleen worden gebruikt in fotovoltaïsche installaties die met het net verbonden zijn, binnen het voorziene vermogensbereik en onder de toegelaten omgevingsvoorwaarden. Het toestel is niet bestemd voor mobiel gebruik.

Bij verkeerd gebruik kunnen gevaren voor lijf en leven van de gebruiker of derden ontstaan. Boven-dien kan er schade aan het toestel en aan andere voorwerpen van waarde ontstaan. De omvormer mag alleen voor de voorziene toepassing worden gebruikt.

De omvormer mag alleen samen worden gebruikt met accumulatoren die door de fabrikant van de omvormer werden vrijgegeven voor deze omvormer.

Alle componenten die bij de omvormer of in de PV-installatie worden gemonteerd, moeten in het land waar de installatie is geïnstalleerd, aan de geldige normen en richtlijnen voldoen.

Markeringen op de omvormer

Op de behuizing van de omvormer zijn borden en markeringen aangebracht.

Deze borden en markeringen mogen niet worden veranderd of verwijderd.

Symbool Toelichting Symbool Toelichting

	Gevaar door elektrische schok en elektrische ontlading.
	Gevaar door elektrische schok en elektrische ontlading.Na het uitschakelen vijf minuten wachten (ontladingstijd van de condensators)
	Gevaar door verbrandingen
	Waarschuwing

	Extra aardeaansluiting
	Gebruiksaanwijzing lezen en in acht nemen
	Het toestel mag niet met het huisvuil worden afgevoerd.Neem goed nota van de geldende regio-nale voorschriften voor de afvoer
	CE-markeringHet product voldoet aan de geldende eisen van de EU

Veiligheidsaanwijzingen

GEVAAR!

LEVENSGEVAAR DOOR ELEKTRISCHE SCHOK EN ELEKTRISCHE ONTLADING

De omvormer staat onder levensgevaarlijke spanningen. Alleen een elektromonteur mag het toestel openen en eraan werken.

Schakel het toestel bij montage, onderhoud en reparaties altijd spanningsvrij en beveilig het tegen opnieuw inschakelen.

De zonnegenerators/PV-leidingen kunnen onder spanning staan, zodra deze aan licht zijn blootgesteld.

Tijdens de werking mogen geen DC-leidingen op het toestel worden aangesloten of uitgetrokken, aangezien er gevaarlijke vlambogen kunnen ontstaan. Schakel DC-zijde spanningsvrij, monteer of verwijder dan steekverbinders!

WAARSCHUWING!

VERBRANDING DOOR HETE ONDERDELEN

Laat het toestel vóór onderhouds- en reparatiewerkzaamheden eerst afkoelen.

BRANDGEVAAR DOOR HETE ONDERDELEN AAN HET TOESTEL

Afzonderlijke componenten kunnen tijdens werking warmer worden dan 80 °C. Kies de montageplaats overeenkomstig de informatie in deze handleiding. Houd ventilatieopeningen altijd vrij.

BRANDGEVAAR DOOR OVERSTROOM EN VERWARMING VAN DE VOEDINGSLEIDING

Monteer een stroomonderbreker voor beveiliging tegen overstroom.

BRANDGEVAAR DOOR VERKEERDE MONTAGE

Niet correct gemonteerde stekkers en bussen kunnen warm worden en brand veroorzaken. Volg bij de montage absoluut informatie en instructie van de fabrikant.

WAARSCHUWING!

PERSOONLIJK LETSEL DOOR VERNIETIGING VAN HET TOESTEL

Bij een overschrijding van de maximumwaarden van de toegestane ingangsspanning op de DC-ingangen kan er zware schade ontstaan, die tot een vernietiging van het toestel en ook tot aanzienlijke verwondingen van aanwezige personen kan leiden. Ook kortstondige spanningsoverschrijdingen kunnen schade aan het toestel veroorzaken.

BELANGRIJKE INFORMATIE

Montage, onderhoud en service van de omvormers mogen alleen worden uitgevoerd door een opgeleide en gekwalificeerde elektricien. De elektricien is ervoor verantwoordelijk dat de geldende normen en voorschriften nageleefd en omgezet worden. Werkzaamheden die effecten kunnen hebben op het stroomvoorzieningsnet van het energiebedrijf op de plaats van de voeding met zonne-energie, mogen alleen door elektriciens die door het energiebedrijf zijn geautoriseerd, worden uitgevoerd. Hiertoe behoort ook de wijziging van de vooraf in de fabriek ingestelde parameters die via de Webserver kunnen worden gewijzigd.

Er moet op worden gelet dat de bezetting van de fasen L1-L3 bij de AC-aansluitklem van de omvormer en van de fasen in het net uniform is.

Wanneer aardlekbeveiligingen (RCD) worden gebruikt, kan aan AC-zijde een RCD van het type A ≥300 mA worden gebruikt. Het gebruik van een RCD van het type A wordt ingesteld in de Webserver. (Standaardinstelling: compatibiliteit met RCD type A).

De op de omvormer aangesloten zonnepanelen moeten voldoen aan de norm IEC 61730 Class A.

Gedurende de periode van de eerste ingebruikname moet voldoende PV-energie (ten minste "Min. ingangsspanning (U DCmin)") bij de omvormer aanliggen. Mocht tijdens de eerste ingebruikname de spanning of het benodigde vermogen niet voldoende zijn, dan schakelt de omvormer uit.

SCHADE MOGELIJK

Gevaar voor beschadiging bij het neerzetten van de omvormer op de onderkant. Zet de omvormer na het uitpakken altijd op de rugzijde (koellichaam) neer.

Bij een verkeerde bedrading van de zonnegenerators kan er schade aan de omvormer ontstaan. Controleer de bedrading vóór de ingebruikname.

Installatie

Voer montage, installatie en ingebruikname van de omvormer aan de hand van de informatie in het hoofdstuk Installatie vanaf pagina 56 uit

Volledige gebruiksaanwijzing en garantievoorwaarden

Een uitvoerige gebruiksaanwijzing evenals meer informatie over de omvormer zoals bijv. vrijgegeven energietellers, landinstellingen voor de ingebruikname en vrijgegeven landen waar de omvormer kan worden gebruikt, vindt u op internet:

www.kostal-solar-electric.com > Download > PIKO IQ > model > country > Operating manual

Informatie over de service- en garantievoorwaarden vindt u in een apart document op

www.kostal-solar-electric.com > Download > PIKO IQ > model > country > Warranty

EU-verklaringen van overeenstemming

De firma KOSTAL Solar Electric GmbH verklaart hiermee dat de in dit document beschreven omvormers in overeenstemming zijn met de fundamentele vereisten en andere relevante bepalingen van de hieronder genoemde richtlijnen.

■ Richtlijn 2014/30/EU (elektromagnetische compatibiliteit, EMC)
- Richtlijn 2014/35/EU (het op de markt aanbieden van elektrisch materiaal bestemd voor gebruik binnen bepaalde spanningsgrenzen - in het kort: laagspanningsrichtlijn)
Richtlijn 2011/65/EU (RoHS) betreffende beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparatuur

Een uitvoerige EU-verklaring van overeenstemming vindt u op internet:

www.kostal-solar-electric.com > Download > PIKO IQ > model > country > Certificates.

Open Source-licentie

Dit product bevat Open Source-software die door derden ontwikkeld en o.a. onder de GPL of LGPL gelicentieerd wordt.

Meer details over dit onderwerp en een lijst met de gebruikte Open Source-software evenals de bijbehorende licentieteksten vindt u op de website (Webserver) van de omvormer (pagina 69) onder het punt Licenties.

Contactgegevens en service

Neem bij technische vragen contact op met onze service-hotline.

Land Telefoon E-mail

Duitsland [phone] - 222 [e-mail]
Zwitserland [phone] [e-mail]
Frankrijk [phone] [e-mail]
Griekenland [phone] [e-mail]
Italië [phone]	[e-mail]
Spanje	[phone] [e-mail]
Turkije	[phone]	[e-mail]
China	[phone]-7999	[e-mail]
