IQ 4.2 - Güneş inverteri Kostal - Ücretsiz kullanım kılavuzu

Ürün türü	Solar invertör
Marka	Kostal
Model	IQ 4.2
Anma gücü	4,2 kW (tahmini)
Ana fonksiyonlar	DC/AC dönüşümü, kendi tüketimi, şebekeye besleme
Besleme	DC giriş (güneş panelleri), üç fazlı AC çıkış
Çalışma sıcaklığı	Bazı bileşenler için 80 °C'ye kadar
Koruma	Koruma şalteri, Tip A RCD ≥ 300 mA
Elektrik güvenliği	Durdurma sonrası 5 dakika bekleyin, müdahale öncesi gerilimi kesin
Bakım	Bakım öncesi soğumaya bırakın, havalandırma deliklerini kapatmayın
Kurulum	Nitelikli elektrikçi tarafından, yerel normlara uygun
Kullanım koşulları	Şebekeye bağlı fotovoltaik tesisat, hareketli olmayan kullanım
Yedek parçalar ve onarılabilirlik	Müdahale yetkili personel için; yedek parçalar için teknik servis ile iletişime geçin
Fransa satış sonrası hizmet	Telefon: [phone] - 4117, E-posta: [e-mail]
Uygunluk	CE işareti, AB direktifleri (EMC, alçak gerilim, RoHS)
Tam dokümantasyon	www.kostal-solar-electric.com adresinde mevcuttur

Sık sorulan sorular - IQ 4.2 Kostal

İnvertörün devreye alınması için minimum giriş gerilimi nedir?

İlk devreye alma, minimum giriş gerilimi (U DCmin) ve invertörün kendi tüketim gücünden daha yüksek bir güç gerektirir. Kesin değer modele bağlıdır; kesin özellikler için çevrimiçi kılavuza bakın.

IQ 4.2 invertörü ile hangi kablo türleri uyumludur?

DC ve AC kablolar yerel normlara uygun olmalıdır. Güneş panelleri için uygun konektörler kullanın (IEC 61730 sınıf A uyumlu). AC bağlantısı için L1-L3 faz atamasına uyun.

Kaçak akım koruma şalteri (RCD) kullanmak mümkün müdür?

Evet, AC tarafında ≥ 300 mA kaçak akımlı Tip A RCD kullanılabilir. Bu ayar invertörün web sunucusu üzerinden yapılandırılabilir.

Kurulum sırasında elektrik çarpması risklerinden nasıl kaçınılır?

Herhangi bir müdahale öncesinde cihazın gerilimini her zaman kesin. Kondansatörlerin boşalması için duruştan sonra 5 dakika bekleyin. Gerilim altındaki DC kabloları asla çıkarmayın.

İnvertörün aşırı ısınması durumunda izlenecek prosedür nedir?

Herhangi bir bakım işleminden önce cihazın soğumasını bekleyin. Havalandırma açıklıklarının tıkalı olmadığından emin olun. Sorun devam ederse satış sonrası servisle iletişime geçin.

İnvertörü dışarıya kurabilir miyim?

İnvertör, teknik bir odada veya dışarıda bir barınak altında sabit kurulum için tasarlanmıştır. Kılavuzda belirtilen izin verilen çevre koşullarına uyun.

İnvertörün ağ ayarlarını nasıl yapılandırabilirim?

Ayarlar, entegre web sunucusu üzerinden değiştirilebilir. Bu ayarları yalnızca elektrik dağıtım şirketi tarafından yetkilendirilmiş nitelikli bir elektrikçi yapabilir.

İnvertör bir hata gösterirse ne yapmalıyım?

Hata kodlarının anlamı için çevrimiçi kullanım kılavuzuna bakın. Sorun devam ederse, kılavuzda belirtilen iletişim bilgileri üzerinden satış sonrası servisle iletişime geçin.

İnvertör farklı markalardaki güneş panelleriyle uyumlu mudur?

Evet, invertör IEC 61730 sınıf A standardına uygun herhangi bir güneş paneli ile uyumludur. Panellerin toplam geriliminin izin verilen maksimum gerilimi aşmadığından emin olun.

Tam kılavuzu ve uygunluk sertifikalarını nereden indirebilirim?

www.kostal-solar-electric.com adresine gidin, İndirme bölümü, ardından PIKO IQ, modelinizi ve ülkenizi seçerek tam kullanım kılavuzuna, garanti koşullarına ve sertifikalara erişin.

KULLANIM KILAVUZU IQ 4.2 Kostal

PIKO invertör, doğru akımı alternatif akıma dönüştürür. Bu cihazdan aşağıda belirtilen yerlerde yararlanılabilir:

• öz tüketim için
  ■ kamusal şebekeye enerji verilmesi için

Cihaz yalnızca öngörülen güç aralığı dahilinde ve izin verilen ortam koşullarında, şebekeye bağlı fotovoltaik sistemlerde kullanılabilir. Cihaz, mobil kullanım için uygun değildir.

Usulüne uygun olmayan kullanımda, kullanıcıının veya üçüncü kişilerin sağlığı ve yaşamı için tehlikeler oluşabilir. Ayrıca cihazda ve başka maddi varlıklarda hasar meydana gelebilir. Invertör yalnızca öngörülen kullanım amacı için kullanılmalıdır.

İnvertöre ya da FV sisteme monte edilecek tüm bileşenler, sistem kurulumunun yapıldığı ülkede geçerli standartlara ve direktiflere uygun olmak zorundadır.

İnvertör üzerindeki işaretler

İnvertörün gövdesi üzerine etiketler ve işaretlemeler yerleştirilmiştir. Bu etiket ve işaretlemeler değiştirilmemeli ya da çıkarılmamalıdır.

Sembol Açıklama Sembol Açıklama

	Elektrik çarpması ve elektrik deşarji nedeniyle tehlike.
	Elektrik çarpması ve elektrik deşarji nedeniyle tehlike.Cihazı kapattıktan sonra beş dakika bekleyin (Kondansatörlerin deşarj süresi)
	Yanık Tehlikesi
	Tehlike uyarısı

	İlave topraklama bağlantısı
	İşletim kılavuzunu dikkate alın ve okuyun
	Cihaz, evsel atık değildir.Bertaraf işlemi ile ilgili yürürlükteki yerel mevzuata uyun
CE	CE işaretiÜrün, yürürlükteki AB gerekliliklerine uygundur

Güvenlik bilgileri

TEHLİKE!

ELEKTRİK ÇARPMASI VE ELEKTRİK BOŞALMASI NEDENİYLE ÖLÜM TEHLİKESİ

İnvertörlerin içinde ölümcül gerilimler bulunur. Cihazın açılması ve üzerinde çalışılması ancak uzman elektrikçiler tarafından gerçekleştirilmelidir.

Montaj, bakım ve onarım çalışmaları sırasında, daima cihazın gerilimini kesin ve yeniden başlatmaya karşı emniyete alın.

FV jeneratörleri/hatları, ışığa maruz kaldıkları sürece gerilim altında olabilirler.

Sistem çalışır durumdayken, cihaza hiçbir DC hat bağlanmamalı veya cihazdan çekilmemelidir, aksi takdirde tehlikeli elektrik arkları oluşabilir. DC tarafından gerilimini kesin, daha sonra konnektörü monte edin veya çekin!

UYARI!

SICAK PARÇALAR NEDENİYLE YANMA TEHLİKESİ

Bakım ve onarım çalışmalarından önce, cihazın soğumasını bekleyin.

CİHAZ ÜZERİNDEKİ SİCAK PARÇALAR NEDENİYLE YANGIN TEHLİKESİ

Bazı bileşenler işletim sırasında 80 °C'den daha sıcak olabilirler. Montaj yerini bu kılavuzdaki verilere uygun şekilde seçin. Havalandırma boşluklarını daima açık tutun.

AŞIRI AKIM VE ŞEBEKE KABLOSUNUN ISINMASI NEDENİYLE YANGIN TEHLİKESİ

Aşırı akıma karşı koruma amacıyla hat koruma şalteri takın.

USULÜNE UYGUN OLMAYAN MONTAJ NEDENİYLE YANGIN TEHLİKESİ

Usulüne uygun olarak monte edilmemiş konnektör ve soketler aşırı ısınabilir ve bir yangına yol açabilir. Montaj sırasında mutlaka üreticinin talimatlarına ve kılavuzuna uyulmalıdır.

UYARI!

CİHAZIN TAHRİP OLMASI NEDENİYLE KİŞİ YARALANMASI

DC girişlerinde müsaade edilen giriş geriliminin maksimum değerlerinin aşılması durumunda cihazın parçalanmasına ve orada bulunan kişilerin yaralanmasına yol açabilecek ağır hasarlar meydana gelebilir. Kısa süreli gerilim artışları da cihazda hasara yol açabilir.

ÖNEMLİ BİLGİ

PIKO invertörün montajı, kullanımı ve bakımı sadece eğitimli ve kalifiye elektrik teknisyeni tarafından yapılmalıdır. Elektrik teknisyeni, geçerli standartlara ve talimatlara uyulmasından ve bunların uygulanmasından sorumludur. Enerji arz şirketinin (EAŞ) güneş enerjisinin şebekeye verildiği yerdeki elektrik dağıtım şebekesine etki edebilecek çalışmalar, sadece EAŞ tarafından ruhsat verilen elektrik teknisyenleri tarafından gerçekleştirilebilir. Bu ayrıca, Webserverle değiştirilebilen invertördeki fabrika varsayılan parametrelerinin değiştirilmesini de içerir.

İnvertörün AC bağlantı terminalindeki L1-L3 fazları ile şebeke fazlarının birbirine uygun şekilde atanmış olmasına dikkat edilmelidir.

Kaçak akım koruyucu donanımları (RCD) kullanılması durumunda, AC tarafından ≥300 mA bir Tip A RCD kullanılabilir. Tip A bir RCD'nin kullanımı, Webserver'den ayarlanır. (Varsayılan ayar: Tip A RCD ile uyumluluk).

İnvertöre bağlanan güneş enerjisi modülleri, IEC 61730 Sınıf A standardına uygun olmalıdır.

İlk işletme alma için en az "Min. giriş gerilimi (U DCmin)" bulunmalı ve invertörün öz tüketiminden daha yüksek bir güç mevcut olmalıdır.

HASAR OLUŞMASI MÜMKÜNDÜR

İnvertörün alt kısmı üzerine bırakılması durumunda hasar tehlikesi. İnvertörü ambalajından çıkardıktan sonra daima arka tarafından (soğutma elemanı) üzerine bırakın.

FV jeneratörlerin hatalı bir şekilde bağlanması durumunda, invertörde hasarlar oluşabilir. İşletime almadan önce, bağlantı kontrol edin.

Kurulum

İnvertörün montaj, kurulum ve işletme alınmasını Sayfa 56'dan itibaren yer alan Kurulum bölümündeki bilgiler yardımıyla gerçekleştirin

Tam işletim kılavuzu ve garanti koşulları

Ayrıntılı bir işletim kılavuzunun yanı sıra örn. onaylanmış enerji sayaçları, işletme alma için ülke ayarları ve invertörün çalıştırılabileceği onaylanmış ülkeler gibi invertör hakkındaki diğer bilgileri, internette www.kostal-solar-electric.com > Download > PIKO IQ > model > country > Operating manual adresinde bulabilirsiniz.

Servis ve garanti koşulları hakkındaki bilgileri, www.kostal-solar-electric.com > Download > PIKO IQ > model > country > Warranty adresinden ulaşabileceğiiniz ayrı bir dokümanda bulabilirsiniz.

AB Uygunluk Beyanları

İşbu belgeyle, KOSTAL Solar Electric GmbH firması, bu belgede tanımlanan invertörlerin aşağıda belirtilen direktiflerin temel gerekliliklerine ve diğer ilgili hükümlerine uygun olduğunu beyan eder.

■ 2014/30/AB Direktifi (Elektromanyetik Uyumluluk, EMU)
2014/35/AB Direktifi (Belirli gerilim sınırları dahilinde kullanılmak üzere tasarlanmış elektrikli teçhizatların piyasaya arzı - kısaca: Alçak Gerilim Direktifi)
Elektrikli ve elektronik cihazlarda belirli tehlikeli maddelerin kullanımının kısıtlanmasına ilişkin 2011/65/AB Direktifi (RoHS)

Ayrıntılı AB Uygunluk Beyanını internette

www.kostal-solar-electric.com > Download > PIKO IQ > model > country > Certificates adresinde bulabilirsiniz.

Açık kaynak lisansı

Bu ürün, üçüncü kişiler tarafından geliştirilen ve diğerlerinin yanı sıra GPL veya LGPL kapsamında lisanslanan açık kaynaklı yazılmılar (Open Source Software) içerir.

Bu konuyla ilgili daha fazla ayrıntıyı ve kullanılan açık kaynaklı yazılımların bir listesinin yanı sıra ilgili lisans metinlerini, invertörün (Sayfa 69) web sayfasında (Webserver), Lisanslar başlığı altında bulabilirsiniz.

İletişim bilgileri ve servis

Teknik sorularınızda, lütfen servis destek hattımıza başvurun.

Ülke Telefon E-posta

Almanya [phone] - 222 [e-mail]
İsviçre [phone] [e-mail]
Fransa [phone] [e-mail]
Yunanistan [phone] [e-mail]
İtalya	[phone]	[e-mail]
İspanya	[phone] [e-mail]
Türkiye	[phone]	[e-mail]
Çin	[phone]-7999	[e-mail]

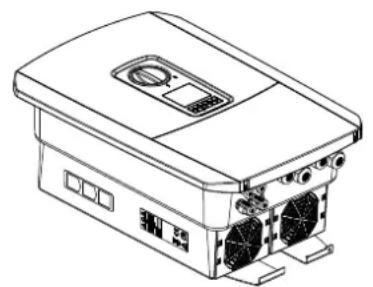

Installation

Lieferumfang | Leveringsomfang | Περιεχόμενο συσκευασίας | Scope of delivery | Volumen de suministro | Tarnekomplekt | Contenu de la livraison | Contenuto della confezione | Leveringsomvang | Zakres dostawy | Material fornecido | Leveransomfång | Teslimat kapsamı
