Ürün Tipi	Fotovoltaik İnvertör
Marka	Kostal
Model	PIKO IQ 7.0
Nominal Güç	7,0 kW
Maksimum DC Giriş Gerilimi	1000 V (tipik tahmin)
MPPT Gerilim Aralığı	Kılavuzda belirtilmemiş
Koruma Sınıfı	IP65 (dış mekan kullanımı için tahmin)
Boyutlar (U x Y x D)	Yaklaşık 500 x 400 x 200 mm (tahmin)
Ağırlık	Yaklaşık 15 kg (tahmin)
Güç Kaynağı	Kamu elektrik şebekesi (şebekeye verim)
Ana Fonksiyonlar	DC/AC dönüşümü, kendi tüketimi, şebekeye besleme, Web sunucusu üzerinden izleme
Bakım ve Temizlik	Havalandırma açıklıklarını kontrol edin, dış muhafazayı yumuşak bir bezle temizleyin
Güvenlik	Tip A RCD ≥300 mA, aşırı akım koruması, 5 dakika sonra kapasitör boşaltma
Yedek Parçalar ve Onarılabilirlik	Yalnızca kalifiye bir elektrikçi tarafından onarım, parçalar satış sonrası servis aracılığıyla temin edilebilir
Genel Bilgiler	Garanti: 5 yıl (standart), uzatma mümkün

Sık sorulan sorular - IQ 7.0 Kostal

PIKO IQ 7.0 invertörü nasıl kurulur?

Kurulum kalifiye bir elektrikçi tarafından yapılmalıdır. Kılavuzun Kurulum bölümündeki talimatları izleyin. Güvenlik mesafelerine uyulduğundan ve cihazın uygun bir yüzeye monte edildiğinden emin olun.

Elektrik çarpması riskleri nelerdir?

İnvertör ölümcül gerilimler içerir. Açmadan önce enerji kesildikten sonra 5 dakika bekleyin. Yalnızca bir elektrikçi müdahale etmeye yetkilidir.

Hangi tip devre kesici kullanılmalı?

Aşırı akımları önlemek için uygun bir koruma devre kesicisi takın. Yerel standartlara uygun bir devre kesici öneririz.

Elektrik şebekesine nasıl bağlanır?

L1 ila L3 fazlarını şebekeyle tutarlı bir şekilde bağlayın. AC tarafında Tip A RCD ≥300 mA kullanın.

İnvertörü pillerle kullanabilir miyim?

Bu model, batarya depolama için değil, şebekeye besleme veya kendi tüketimi olan fotovoltaik tesisler için tasarlanmıştır.

Yazılım nasıl güncellenir?

Yazılım güncellemeleri invertörün Web sunucusu aracılığıyla mevcuttur. Daha fazla bilgi için Açık Kaynak Lisansı bölümüne bakın.

Arıza durumunda ne yapmalı?

KOSTAL satış sonrası servisiyle telefon veya e-posta yoluyla iletişime geçin. Kılavuzda ülkenize ait telefon numarasına bakın.

İnvertör nasıl temizlenir?

Dış kısmı yumuşak, kuru bir bezle temizleyin. Havalandırma açıklıklarının tıkalı olmadığından emin olun.

İnvertörün ömrü nedir?

Tipik kullanım ömrü 10 ila 15 yıldır, ancak standart garanti 5 yıldır.

İnvertör güneş panelleriyle uyumlu mu?

Evet, paneller IEC 61730 sınıf A standardına uygun olmalıdır. Giriş gerilimi aralıklarını kontrol edin.

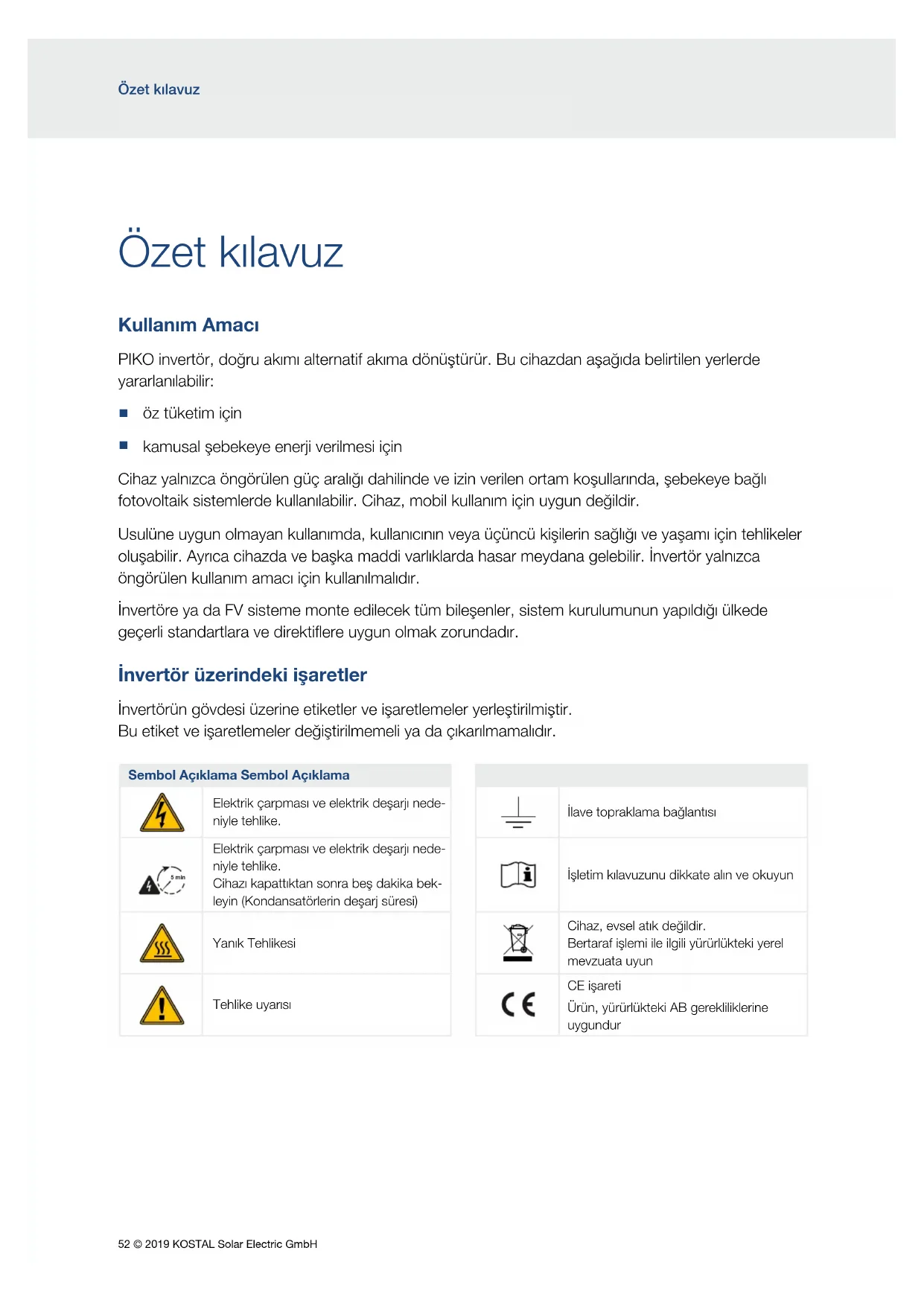

KULLANIM KILAVUZU IQ 7.0 Kostal

PIKO invertör, doğru akımı alternatif akıma dönüştürür. Bu cihazdan aşağıda belirtilen yerlerde yararlanılabilir:

• öz tüketim için
  ■ kamusal şebekeye enerji verilmesi için

Cihaz yalnızca öngörülen güç aralığı dahilinde ve izin verilen ortam koşullarında, şebekeye bağlı fotovoltaik sistemlerde kullanılabilir. Cihaz, mobil kullanım için uygun değildir.

Usulüne uygun olmayan kullanımda, kullanıcıının veya üçüncü kişilerin sağlığı ve yaşamı için tehlikeler oluşabilir. Ayrıca cihazda ve başka maddi varlıklarda hasar meydana gelebilir. Invertör yalnızca öngörülen kullanım amacı için kullanılmalıdır.

İnvertöre ya da FV sisteme monte edilecek tüm bileşenler, sistem kurulumunun yapıldığı ülkede geçerli standartlara ve direktiflere uygun olmak zorundadır.

İnvertör üzerindeki işaretler

İnvertörün gövdesi üzerine etiketler ve işaretlemeler yerleştirilmiştir. Bu etiket ve işaretlemeler değiştirilmemeli ya da çıkarılmamalıdır.

Sembol Açıklama Sembol Açıklama

	Elektrik çarpması ve elektrik deşarji nedeniyle tehlike.
	Elektrik çarpması ve elektrik deşarji nedeniyle tehlike.Cihazı kapattıktan sonra beş dakika bekleyin (Kondansatörlerin deşarj süresi)
	Yanık Tehlikesi
	Tehlike uyarısı

	İlave topraklama bağlantısı
	İşletim kılavuzunu dikkate alın ve okuyun
	Cihaz, evsel atık değildir.Bertaraf işlemi ile ilgili yürürlükteki yerel mevzuata uyun
CE	CE işaretiÜrün, yürürlükteki AB gerekliliklerine uygundur

Güvenlik bilgileri

TEHLİKE!

ELEKTRİK ÇARPMASI VE ELEKTRİK BOŞALMASI NEDENİYLE ÖLÜM TEHLİKESİ

İnvertörlerin içinde ölümcül gerilimler bulunur. Cihazın açılması ve üzerinde çalışılması ancak uzman elektrikçiler tarafından gerçekleştirilmelidir.

Montaj, bakım ve onarım çalışmaları sırasında, daima cihazın gerilimini kesin ve yeniden başlatmaya karşı emniyete alın.

FV jeneratörleri/hatları, ışığa maruz kaldıkları sürece gerilim altında olabilirler.

Sistem çalışır durumdayken, cihaza hiçbir DC hat bağlanmamalı veya cihazdan çekilmemelidir, aksi takdirde tehlikeli elektrik arkları oluşabilir. DC tarafından gerilimini kesin, daha sonra konnektörü monte edin veya çekin!

UYARI!

SICAK PARÇALAR NEDENİYLE YANMA TEHLİKESİ

Bakım ve onarım çalışmalarından önce, cihazın soğumasını bekleyin.

CİHAZ ÜZERİNDEKİ SİCAK PARÇALAR NEDENİYLE YANGIN TEHLİKESİ

Bazı bileşenler işletim sırasında 80 °C'den daha sıcak olabilirler. Montaj yerini bu kılavuzdaki verilere uygun şekilde seçin. Havalandırma boşluklarını daima açık tutun.

AŞIRI AKIM VE ŞEBEKE KABLOSUNUN ISINMASI NEDENİYLE YANGIN TEHLİKESİ

Aşırı akıma karşı koruma amacıyla hat koruma şalteri takın.

USULÜNE UYGUN OLMAYAN MONTAJ NEDENİYLE YANGIN TEHLİKESİ

Usulüne uygun olarak monte edilmemiş konnektör ve soketler aşırı ısınabilir ve bir yangına yol açabilir. Montaj sırasında mutlaka üreticinin talimatlarına ve kılavuzuna uyulmalıdır.

UYARI!

CİHAZIN TAHRİP OLMASI NEDENİYLE KİŞİ YARALANMASI

DC girişlerinde müsaade edilen giriş geriliminin maksimum değerlerinin aşılması durumunda cihazın parçalanmasına ve orada bulunan kişilerin yaralanmasına yol açabilecek ağır hasarlar meydana gelebilir. Kısa süreli gerilim artışları da cihazda hasara yol açabilir.

ÖNEMLİ BİLGİ

PIKO invertörün montajı, kullanımı ve bakımı sadece eğitimli ve kalifiye elektrik teknisyeni tarafından yapılmalıdır. Elektrik teknisyeni, geçerli standartlara ve talimatlara uyulmasından ve bunların uygulanmasından sorumludur. Enerji arz şirketinin (EAŞ) güneş enerjisinin şebekeye verildiği yerdeki elektrik dağıtım şebekesine etki edebilecek çalışmalar, sadece EAŞ tarafından ruhsat verilen elektrik teknisyenleri tarafından gerçekleştirilebilir. Bu ayrıca, Webserverle değiştirilebilen invertördeki fabrika varsayılan parametrelerinin değiştirilmesini de içerir.

İnvertörün AC bağlantı terminalindeki L1-L3 fazları ile şebeke fazlarının birbirine uygun şekilde atanmış olmasına dikkat edilmelidir.

Kaçak akım koruyucu donanımları (RCD) kullanılması durumunda, AC tarafından ≥300 mA bir Tip A RCD kullanılabilir. Tip A bir RCD'nin kullanımı, Webserver'den ayarlanır. (Varsayılan ayar: Tip A RCD ile uyumluluk).

İnvertöre bağlanan güneş enerjisi modülleri, IEC 61730 Sınıf A standardına uygun olmalıdır.

İlk işletme alma için en az "Min. giriş gerilimi (U DCmin)" bulunmalı ve invertörün öz tüketiminden daha yüksek bir güç mevcut olmalıdır.

HASAR OLUŞMASI MÜMKÜNDÜR

İnvertörün alt kısmı üzerine bırakılması durumunda hasar tehlikesi. İnvertörü ambalajından çıkardıktan sonra daima arka tarafından (soğutma elemanı) üzerine bırakın.

FV jeneratörlerin hatalı bir şekilde bağlanması durumunda, invertörde hasarlar oluşabilir. İşletime almadan önce, bağlantı kontrol edin.

Kurulum

İnvertörün montaj, kurulum ve işletme alınmasını Sayfa 56'dan itibaren yer alan Kurulum bölümündeki bilgiler yardımıyla gerçekleştirin

Tam işletim kılavuzu ve garanti koşulları

Ayrıntılı bir işletim kılavuzunun yanı sıra örn. onaylanmış enerji sayaçları, işletme alma için ülke ayarları ve invertörün çalıştırılabileceği onaylanmış ülkeler gibi invertör hakkındaki diğer bilgileri, internette www.kostal-solar-electric.com > Download > PIKO IQ > model > country > Operating manual adresinde bulabilirsiniz.

Servis ve garanti koşulları hakkındaki bilgileri, www.kostal-solar-electric.com > Download > PIKO IQ > model > country > Warranty adresinden ulaşabileceğiiniz ayrı bir dokümanda bulabilirsiniz.

AB Uygunluk Beyanları

İşbu belgeyle, KOSTAL Solar Electric GmbH firması, bu belgede tanımlanan invertörlerin aşağıda belirtilen direktiflerin temel gerekliliklerine ve diğer ilgili hükümlerine uygun olduğunu beyan eder.

■ 2014/30/AB Direktifi (Elektromanyetik Uyumluluk, EMU)
2014/35/AB Direktifi (Belirli gerilim sınırları dahilinde kullanılmak üzere tasarlanmış elektrikli teçhizatların piyasaya arzı - kısaca: Alçak Gerilim Direktifi)
Elektrikli ve elektronik cihazlarda belirli tehlikeli maddelerin kullanımının kısıtlanmasına ilişkin 2011/65/AB Direktifi (RoHS)

Ayrıntılı AB Uygunluk Beyanını internette

www.kostal-solar-electric.com > Download > PIKO IQ > model > country > Certificates adresinde bulabilirsiniz.

Açık kaynak lisansı

Bu ürün, üçüncü kişiler tarafından geliştirilen ve diğerlerinin yanı sıra GPL veya LGPL kapsamında lisanslanan açık kaynaklı yazılmılar (Open Source Software) içerir.

Bu konuyla ilgili daha fazla ayrıntıyı ve kullanılan açık kaynaklı yazılımların bir listesinin yanı sıra ilgili lisans metinlerini, invertörün (Sayfa 69) web sayfasında (Webserver), Lisanslar başlığı altında bulabilirsiniz.

İletişim bilgileri ve servis

Teknik sorularınızda, lütfen servis destek hattımıza başvurun.

Ülke Telefon E-posta

Almanya [phone] - 222 [e-mail]
İsviçre [phone] [e-mail]
Fransa [phone] [e-mail]
Yunanistan [phone] [e-mail]
İtalya	[phone]	[e-mail]
İspanya	[phone] [e-mail]
Türkiye	[phone]	[e-mail]
Çin	[phone]-7999	[e-mail]

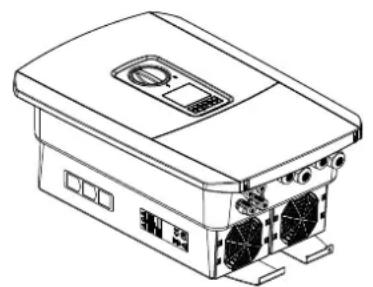

Installation
