Τύπος προϊόντος	Φωτοβολταϊκός μετατροπέας
Μάρκα	Kostal
Μοντέλο	PIKO IQ 7.0
Ονομαστική ισχύς	7,0 kW
Μέγιστη τάση εισόδου DC	1000 V (τυπική εκτίμηση)
Εύρος τάσης MPPT	Δεν προσδιορίζεται στο εγχειρίδιο
Δείκτης προστασίας	IP65 (εκτίμηση για εξωτερική χρήση)
Διαστάσεις (Μ x Υ x Β)	Περίπου 500 x 400 x 200 mm (εκτίμηση)
Βάρος	Περίπου 15 kg (εκτίμηση)
Τροφοδοσία	Δημόσιο δίκτυο ηλεκτρισμού (έγχυση)
Κύριες λειτουργίες	Μετατροπή DC/AC, αυτοκατανάλωση, έγχυση στο δίκτυο, παρακολούθηση μέσω διακομιστή Web
Συντήρηση και καθαρισμός	Ελέγξτε τα ανοίγματα εξαερισμού, καθαρίστε το εξωτερικό περίβλημα με ένα μαλακό πανί
Ασφάλεια	RCD τύπου A ≥300 mA, προστασία υπερέντασης, εκφόρτιση πυκνωτών μετά από 5 λεπτά
Ανταλλακτικά και επισκευασιμότητα	Επισκευή μόνο από εξειδικευμένο ηλεκτρολόγο, ανταλλακτικά διαθέσιμα μέσω Υποστήριξης
Γενικές πληροφορίες	Εγγύηση: 5 έτη (τυπική), δυνατότητα επέκτασης

Συχνές ερωτήσεις - IQ 7.0 Kostal

Πώς να εγκαταστήσω τον μετατροπέα PIKO IQ 7.0;

Η εγκατάσταση πρέπει να γίνει από εξειδικευμένο ηλεκτρολόγο. Ακολουθήστε τις οδηγίες του κεφαλαίου Εγκατάσταση του εγχειριδίου. Φροντίστε να τηρείτε τις αποστάσεις ασφαλείας και να στερεώνετε τη συσκευή σε κατάλληλη επιφάνεια.

Ποιοι είναι οι κίνδυνοι ηλεκτροπληξίας;

Ο μετατροπέας περιέχει θανατηφόρες τάσεις. Περιμένετε 5 λεπτά μετά την αποσύνδεση ρεύματος πριν ανοίξετε. Μόνο ένας ηλεκτρολόγος έχει δικαίωμα επέμβασης.

Τι τύπο διακόπτη κυκλώματος να χρησιμοποιήσω;

Εγκαταστήστε έναν κατάλληλο προστατευτικό διακόπτη για την αποφυγή υπερεντάσεων. Συνιστούμε έναν διακόπτη σύμφωνο με τα τοπικά πρότυπα.

Πώς να συνδεθώ στο ηλεκτρικό δίκτυο;

Συνδέστε τις φάσεις L1 έως L3 με συνέπεια με το δίκτυο. Χρησιμοποιήστε RCD τύπου A ≥300 mA στην πλευρά AC.

Μπορώ να χρησιμοποιήσω τον μετατροπέα με μπαταρίες;

Αυτό το μοντέλο έχει σχεδιαστεί για φωτοβολταϊκές εγκαταστάσεις με έγχυση δικτύου ή αυτοκατανάλωση, όχι για αποθήκευση μπαταρίας.

Πώς να ενημερώσω το λογισμικό;

Οι ενημερώσεις λογισμικού είναι διαθέσιμες μέσω του διακομιστή Web του μετατροπέα. Ανατρέξτε στην ενότητα Άδεια Ανοιχτού Κώδικα για περισσότερες πληροφορίες.

Τι να κάνω σε περίπτωση βλάβης;

Επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών της KOSTAL τηλεφωνικά ή μέσω email. Ανατρέξτε στον αριθμό τηλεφώνου της χώρας σας στο εγχειρίδιο.

Πώς να καθαρίσω τον μετατροπέα;

Καθαρίστε το εξωτερικό με ένα μαλακό, στεγνό πανί. Βεβαιωθείτε ότι τα ανοίγματα εξαερισμού δεν είναι φραγμένα.

Ποια είναι η διάρκεια ζωής του μετατροπέα;

Η τυπική διάρκεια ζωής είναι 10 έως 15 έτη, αλλά η τυπική εγγύηση είναι 5 έτη.

Είναι συμβατός ο μετατροπέας με ηλιακά πάνελ;

Ναι, τα πάνελ πρέπει να συμμορφώνονται με το πρότυπο IEC 61730 κλάσης Α. Ελέγξτε τα εύρη τάσης εισόδου.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ IQ 7.0 Kostal

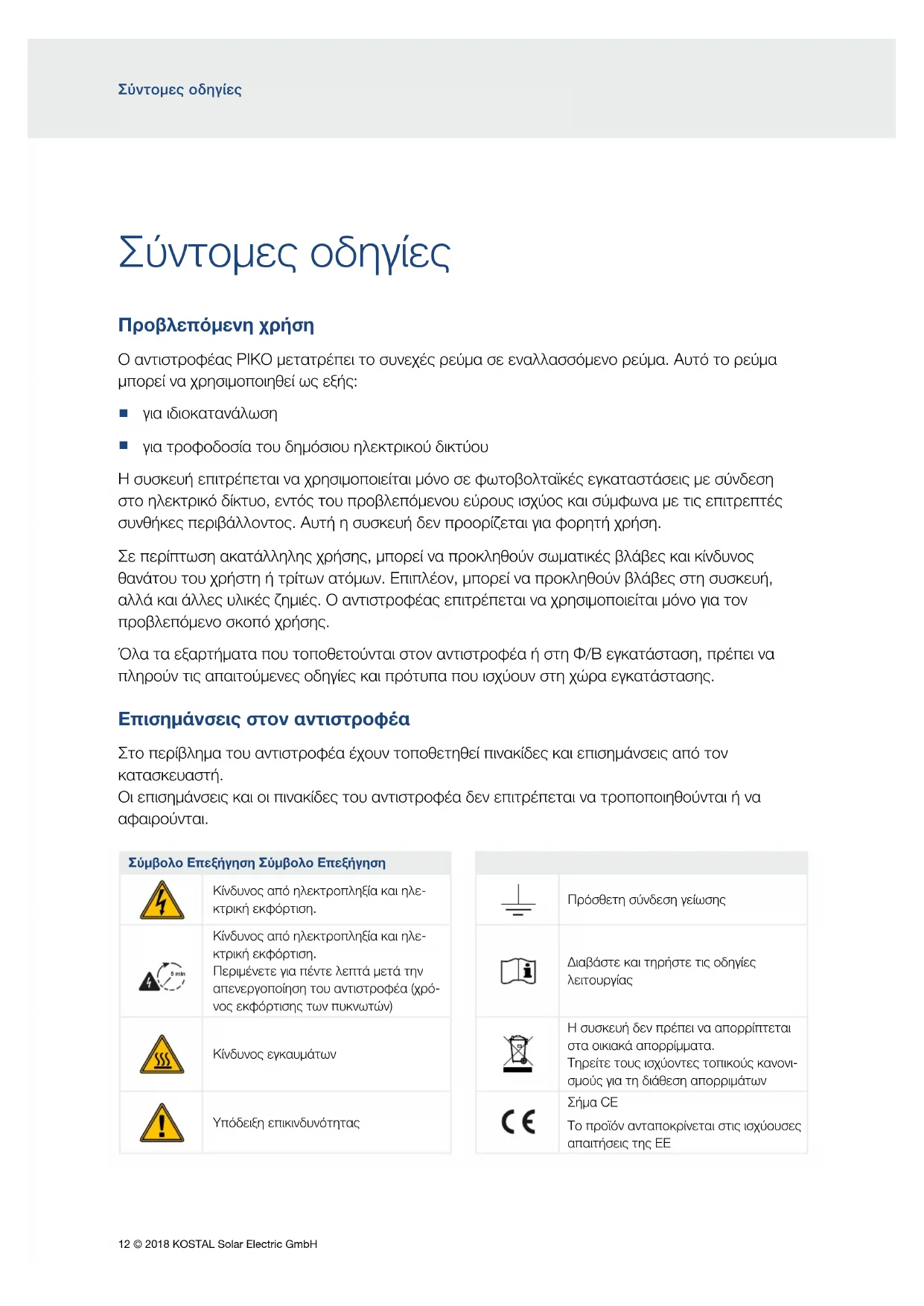

EL Σύντομες οδηγίες 12

EN Short manual 16

Ο αντιστροφέας ΡΙΚΟ μετατρέπει το συνεχές ρεύμα σε εναλλασσόμενο ρεύμα. Αυτό το ρεύμα μπορεί να χρησιμοποιηθεί ως εξής:

για ιδιοκατανάλωση
για τροφοδοσία του δημόσιου ηλεκτρικού δικτύου

Η συσκευή επιτρέπεται να χρησιμοποιείται μόνο σε φωτοβολταϊκές εγκαταστάσεις με σύνδεση στο ηλεκτρικό δίκτυο, εντός του προβλεπόμενου εύρους ισχύος και σύμφωνα με τις επιτρεπτές συνθήκες περιβάλλοντος. Αυτή η συσκευή δεν προορίζεται για φορητή χρήση.

Σε περίπτωση ακατάλληλης χρήσης, μπορεί να προκληθούν σωματικές βλάβες και κίνδυνος θανάτου του χρήστη ή τρίτων ατόμων. Επιπλέον, μπορεί να προκληθούν βλάβες στη συσκευή, αλλά και άλλες υλικές ζημιές. Ο αντιστροφέας επιτρέπεται να χρησιμοποιείται μόνο για τον προβλεπόμενο σκοπό χρήσης.

Όλα τα εξαρτήματα που τοποθετούνται στον αντιστροφέα ή στη Φ/Β εγκατάσταση, πρέπει να πληρούν τις απαιτούμενες οδηγίες και πρότυπα που ισχύουν στη χώρα εγκατάστασης.

Επισημάνσεις στον αντιστροφέα

Στο περίβλημα του αντιστροφέα έχουν τοποθετηθεί πινακίδες και επισημάνσεις από τον κατασκευαστή.

Οι επισημάνσεις και οι πινακίδες του αντιστροφέα δεν επιτρέπεται να τροποποιηθούνται ή να αφαιρούνται.

Σύμβολο Επεξήγηση Σύμβολο Επεξήγηση

	Κίνδυνος από ηλεκτροπληξία και ηλεκτρική εκφόρτιση.
	Κίνδυνος από ηλεκτροπληξία και ηλεκτρική εκφόρτιση.Περιμένετε για πέντε λεπτά μετά την απενεργοποίηση του αντιστροφέα (χρόνος εκφόρτισης των πυκνωτών)
	Κίνδυνος εγκαυμάτων
	Υπόδειξη επικινδυνότητας

	Πρόσθετη σύνδεση γείωσης
	Διαβάστε και τηρήστε τις οδηγίες λειτουργίας
	Η συσκευή δεν πρέπει να απορρίπτεται στα οικιακά απορρίμματα.Τηρείτε τους ισχύοντες τοπικούς κανονισμούς για τη διάθεση απορριμάτων
[СУУК]	Σήμα CEΤο προϊόν ανταποκρίνεται στις ισχύουσες απαιτήσεις της ΕΕ

Υποδείξεις ασφάλειας

ΚΙΝΔΥΝΟΣ!

ΚΙΝΔΥΝΟΣ ΘΑΝΑΤΟΥ ΑΠΟ ΗΛΕΚΤΡΟΠΛΗΞΙΑ ΚΑΙ ΗΛΕΚΤΡΙΚΗ ΕΚΦΟΡΤΙΣΗ

Στον αντιστροφέα υπάρχουν θανατηφόρες ηλεκτρικές τάσεις. Το άνοιγμα της συσκευής και οι εργασίες στη συσκευή επιτρέπεται να διενεργούνται μόνο από ηλεκτρολόγο.

Πριν από την εγκατάσταση, τη συντήρηση και τις επισκευές θα πρέπει πάντα να διακόπτετε την ηλεκτρική τροφοδοσία της συσκευής και να την ασφαλίζετε από επανενεργοποίηση.

Οι Φ/Β αγωγοί/γεννήτριες μπορεί να βρίσκονται υπό τάση, όταν εκτίθενται σε φως.

Σε κατάσταση λειτουργίας δεν επιτρέπεται σε καμία περίπτωση να συνδέονται ή να αποσπώνται αγωγοί DC από τη συσκευή, επειδή μπορεί να προκύψουν επικίνδυνα βολταϊκά τόξα. Διακόψτε την ηλεκτρική τροφοδοσία της συσκευής από την πλευρά DC και κατόπιν συνδέστε ή αποσυνδέστε τα βύσματα!

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

ΕΓΚΑΥΜΑΤΑ ΑΠΟ ΚΑΥΤΑ ΤΜΗΜΑΤΑ

Αφήστε τη συσκευή να κρυώσει πριν από εργασίες συντήρησης και επισκευής.

ΚΙΝΔΥΝΟΣ ΠΥΡΚΑΓΙΑΣ ΑΠΟ ΚΑΥΤΑ ΤΜΗΜΑΤΑ ΤΗΣ ΣΥΣΚΕΥΗΣ

Τα επιμέρους εξαρτήματα μπορεί κατά τη λειτουργία να θερμανθούν σε θερμοκρασία πάνω από 80 °C. Επιλέξτε το σημείο τοποθέτησης με βάση τις πληροφορίες σε αυτές τις οδηγίες. Διατηρείτε τα ανοίγματα αερισμού πάντοτε καθαρά.

ΚΙΝΔΥΝΟΣ ΠΥΡΚΑΓΙΑΣ ΛΟΓΩ ΥΠΕΡΕΝΤΑΣΗΣ ΡΕΥΜΑΤΟΣ ΚΑΙ ΥΠΕΡΘΕΡΜΑΝΣΗΣ ΤΟΥ ΑΓΩΓΟΥ ΤΡΟΦΟΔΟΣΙΑΣ ΔΙΚΤΥΟΥ

Τοποθετήστε διακόπτη προστασίας αγωγών για ασφάλεια από υπερένταση ρεύματος.

ΚΙΝΔΥΝΟΣ ΠΥΡΚΑΓΙΑΣ ΑΠΟ ΑΚΑΤΑΛΛΗΛΗ ΕΓΚΑΤΑΣΤΑΣΗ

Τα βύσματα και οι υποδοχές μπορεί να υπερθερμανθούν και να προκαλέσουν φωτιά αν δεν συνδεθούν σωστά. Στην εγκατάσταση πρέπει σε κάθε περίπτωση να τηρούνται οι προδιαγραφές και οι οδηγίες του κατασκευαστή.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

ΣΩΜΑΤΙΚΕΣ ΒΛΑΒΕΣ ΛΟΓΩ ΚΑΤΑΣΤΡΟΦΗΣ ΤΗΣ ΣΥΣΚΕΥΗΣ

Σε περίπτωση υπέρβασης των μέγιστων επιτρεπτών τιμών τάσης εισόδου στις εισόδους DC, μπορεί να προκύψουν σοβαρές ζημιές με πιθανό αποτέλεσμα την καταστροφή της συσκευής, αλλά και σοβαρούς τραυματισμούς των παριστάμενων ατόμων. Η συσκευή μπορεί να υποστεί βλάβη ακόμα και με σύντομες υπερβάσεις της τάσης.

ΣΗΜΑΝΤΙΚΗ ΠΛΗΡΟΦΟΡΙΑ

Η εγκατάσταση, η συντήρηση και οι επισκευές του αντιστροφέα επιτρέπεται να διενεργούνται μόνο από καταρτισμένους και εξειδικευμένους ηλεκτρολόγους. Οι ηλεκτρολόγοι είναι υπεύθυνοι για την τήρηση και την εφαρμογή των ισχυόντων προτύπων και κανονισμών. Οι εργασίες, οι οποίες μπορεί να επηρεάσουν το δίκτυο τροφοδοσίας ρεύματος της επιχείρησης ηλεκτρισμού στην τοποθεσία της τροφοδοσίας ηλιακής ενέργειας, επιτρέπεται να διεξάγονται μόνο από ηλεκτρολόγους που είναι εγκεκριμένοι από την επιχείρηση ηλεκτρισμού. Εδώ ανήκει, επίσης, η τροποποίηση των παραμέτρων που έχουν προρυθμιστεί εργοστασιακά, π.χ. το οποίο μπορεί να αλλάξει μέσω του διακομιστή ιστού.

Εξασφαλίστε ενιαία αντιστοίχιση των φάσεων L1-L3 του τερματικού σύνδεσης ΑС του αντιστροφέα και των φάσεων του δικτύου.

Αν χρησιμοποιούνται διατάξεις προστασίας από ρεύμα διαφυγής (RCD), μπορεί να χρησιμοποιηθεί στην πλευρά AC ένα RCD τύπου A ≥300 mA. Η χρήση ενός RCD τύπου A διατίθεται στον Webserver. (Ρύθμιση προεπιλογής: Συμβατότητα με RCD τύπου A).

Τα Φ/Β πλαίσια που συνδέονται στον αντιστροφέα πρέπει να ανταποκρίνονται στο πρότυπο IEC 61730 Κατηγορία Α.

Για την πρώτη έναρξη λειτουργίας πρέπει να υπάρχει τουλάχιστον η "Ελάχ. τάση εισόδου (U DCmin) " και η διαθέσιμη ισχύς να είναι μεγαλύτερη από την ιδιοκατανάλωση του αντιστροφέα.

ΚΙΝΔΥΝΟΣ ΖΗΜΙΑΣ

Κίνδυνος ζημιάς κατά την τοποθέτηση του αντιστροφέα από την κάτω πλευρά. Μετά το άνοιγμα της συσκευασίας πρέπει να τοποθετείτε τον αντιστροφέα από την πίσω πλευρά του (ψύκτρες).

Σε περίπτωση εσφαλμένης συνδεσμολογίας των Φ/Β γεννητριών μπορεί να προκληθούν ζημιές στον αντιστροφέα. Πριν από την έναρξη λειτουργίας ελέγξτε τη συνδεσμολογία.

Εγκατάσταση

Εκτελέστε τη συναρμολόγηση, την εγκατάσταση και την έναρξη λειτουργίας του αντιστροφέα σύμφωνα με τις πληροφορίες του κεφαλαίου «Εγκατάσταση» από τη σελίδα 56 και έπειτα

Πλήρεις οδηγίες λειτουργίας και όροι εγγύησης

Εκτενείς οδηγίες λειτουργίας καθώς περισσότερες πληροφορίες για τον αντιστροφέα, όπως π.χ. εγκεκριμένοι μετρητές ενέργειας, ρυθμίσεις χώρας για την έναρξη λειτουργίας και τις εγκεκριμένες χώρες στις οποίες μπορεί να λειτουργήσει ο αντιστροφέας, μπορείτε να βρείτε στο Internet, στην ιστοσελίδα

www.kostal-solar-electric.com > Download > PIKO IQ > μοντέλο > χώρα > Οδηγίες λειτουργίας

Πληροφορίες για τους όρους τεχνικής υποστήριξης και εγγύησης μπορείτε να βρείτε σε ένα ξεχωριστό έγγραφο, στην ιστοσελίδα

www.kostal-solar-electric.com > Download > PIKO IQ > μοντέλο > χώρα > Εγγύηση.

Δηλώσεις συμμόρφωσης ΕΕ

Η KOSTAL Solar Electric GmbH δηλώνει με την παρούσα ότι οι αντιστροφείς που περιγράφονται σε αυτό το έντυπο συμφωνούν με τις θεμελιώδεις απαιτήσεις και άλλους σχετικούς κανονισμούς των ακόλουθων αναφερόμενων Οδηγιών.

Οδηγία 2014/30/ΕΕ (ηλεκτρομαγνητική συμβατότητα, ΗΜΣ)
Οδηγία 2014/35/ΕΕ (διαθεσιμότητα στην αγορά ηλεκτρολογικού εξοπλισμού που προορίζεται να χρησιμοποιηθεί εντός ορισμένων ορίων τάσης - εν συντομία: Οδηγία χαμηλής τάσης)
Οδηνία 2011/65/EU (RoHS) για περιορισμό της χρήσης συγκεκριμένων επικίνδυνων υλικών σε ηλεκτρικές και ηλεκτρονικές συσκευές

Μπορείτε να βρείτε τη λεπτομερή δήλωση συμμόρφωσης ΕΕ στο Internet, στην ιστοσελίδα www.kostal-solar-electric.com > Download > PIKO IQ > μοντέλο > χώρα > Πιστοποιητικά.

Άδεια χρήσης ανοικτού κώδικα

Το παρόν προϊόν διαθέτει λογισμικό ανοικτού κώδικα (Open source) που δημιουργήθηκε από τρίτους και μεταξύ άλλων έχει λάβει άδεια GPL ή LGPL.

Периσότερες λεπτομέρειες για αυτό το θέμα και μια λίστα με τα λογισμικά ανοικτού κώδικα που χρησιμοποιούνται, αλλά και τα σχετικά κείμενα άδειας χρήσης υπάρχουν στην ιστοσελίδα (Webserver) του αντιστροφέα (σελίδα 69) στο σημείο «Άδειες χρήσης».

Στοιχεία επικοινωνίας και τεχνική υποστήριξη

Για τεχνικά ερωτήματα, επικοινωνήστε με τη γραμμή τεχνικής υποστήριξης.

Χώρα Τηλέφωνο Email

Γερμανία [phone] - 222 [e-mail]
Ελβετία [phone] [e-mail]
Γαλλία [phone] [e-mail]
Ελλάδα [phone] [e-mail]
Ιταλία [phone]	[e-mail]
Ισπανία	[phone] [e-mail]
Τουρκία	[phone]
Κίνα	[phone]-7999
