Producttype	Fotovoltaïsche omvormer
Merk	Kostal
Model	PIKO IQ 7.0
Nominaal vermogen	7,0 kW
Maximale DC-ingangsspanning	1000 V (typische schatting)
MPPT-spanningbereik	Niet gespecificeerd in de handleiding
Beschermingsgraad	IP65 (schatting voor buitengebruik)
Afmetingen (L x H x D)	Ongeveer 500 x 400 x 200 mm (schatting)
Gewicht	Ongeveer 15 kg (schatting)
Voeding	Openbaar elektriciteitsnet (injectie)
Belangrijkste functies	DC/AC-conversie, eigen verbruik, netinjectie, monitoring via webserver
Onderhoud en reiniging	Controleer de ventilatieopeningen, reinig de buitenbehuizing met een zachte doek
Veiligheid	RCD type A ≥300 mA, overstroombeveiliging, ontladen van condensatoren na 5 min
Reserveonderdelen en repareerbaarheid	Reparatie alleen door gekwalificeerde elektricien, onderdelen verkrijgbaar via klantenservice
Algemene informatie	Garantie: 5 jaar (standaard), verlenging mogelijk

Veelgestelde vragen - IQ 7.0 Kostal

Hoe installeer ik de PIKO IQ 7.0 omvormer?

De installatie moet worden uitgevoerd door een gekwalificeerde elektricien. Volg de instructies in het hoofdstuk Installatie van de handleiding. Zorg ervoor dat de veiligheidsafstanden worden gerespecteerd en bevestig het apparaat op een geschikt oppervlak.

Wat zijn de risico's op elektrocutie?

De omvormer bevat dodelijke spanningen. Wacht 5 minuten na het uitschakelen voordat u opent. Alleen een elektricien is bevoegd om in te grijpen.

Welk type stroomonderbreker gebruiken?

Installeer een geschikte beveiligingsschakelaar om overstromen te voorkomen. Wij raden een stroomonderbreker aan die voldoet aan de lokale normen.

Hoe aansluiten op het elektriciteitsnet?

Sluit de fasen L1 tot L3 consistent aan op het net. Gebruik een RCD type A ≥300 mA aan de AC-zijde.

Kan ik de omvormer gebruiken met accu's?

Dit model is ontworpen voor fotovoltaïsche installaties met netinjectie of eigen verbruik, niet voor accuopslag.

Hoe de software bijwerken?

Software-updates zijn beschikbaar via de webserver van de omvormer. Raadpleeg de sectie Open Source-licentie voor meer informatie.

Wat te doen bij een storing?

Neem contact op met de KOSTAL klantenservice per telefoon of e-mail. Raadpleeg het telefoonnummer voor uw land in de handleiding.

Hoe de omvormer reinigen?

Reinig de buitenkant met een zachte, droge doek. Zorg ervoor dat de ventilatieopeningen niet geblokkeerd zijn.

Wat is de levensduur van de omvormer?

De typische levensduur is 10 tot 15 jaar, maar de standaard garantie is 5 jaar.

Is de omvormer compatibel met zonnepanelen?

Ja, de panelen moeten voldoen aan norm IEC 61730 klasse A. Controleer de ingangsspanningsbereiken.

GEBRUIKSAANWIJZING IQ 7.0 Kostal

NL Beknopte handleiding 36

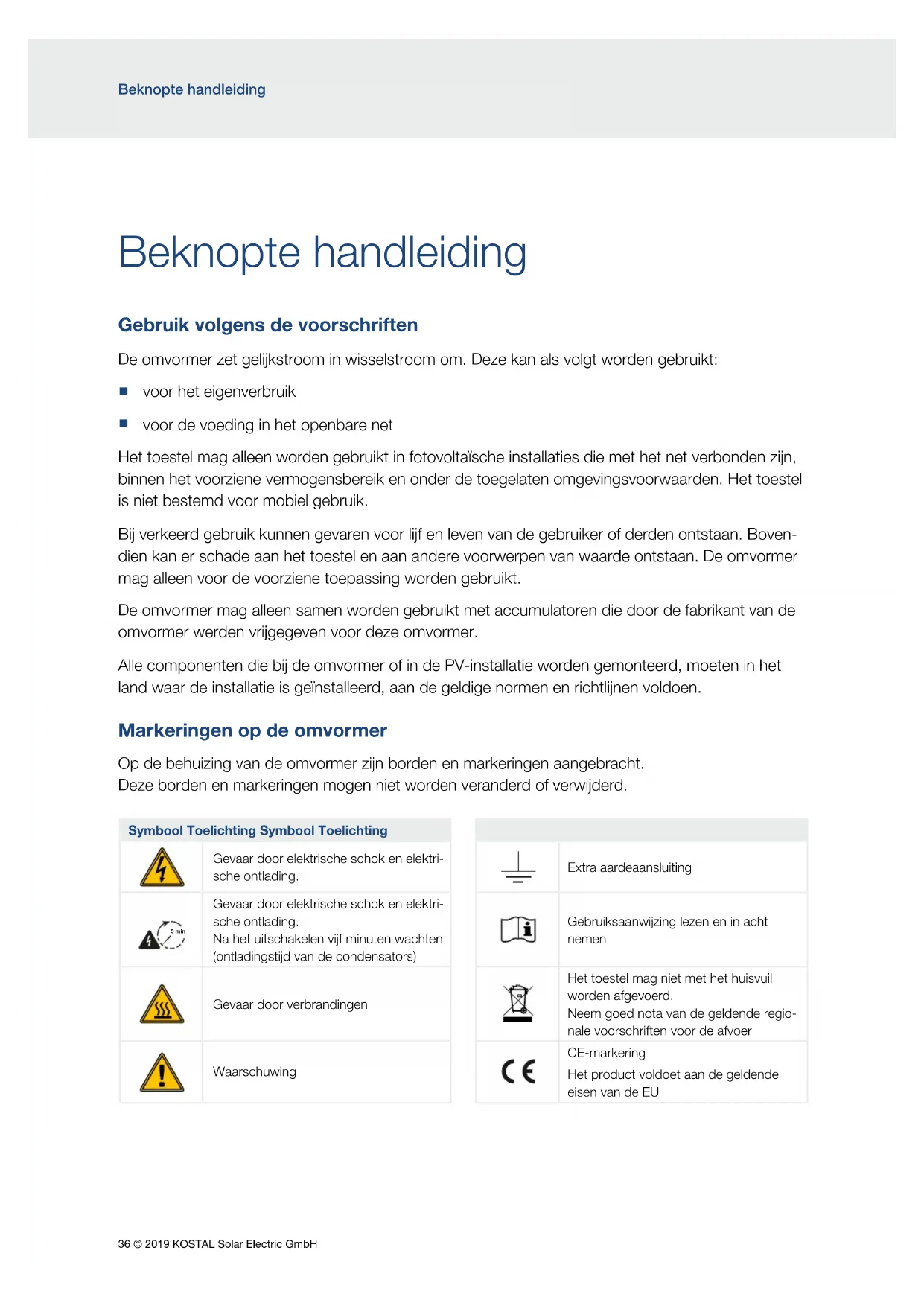

Beknopte handleiding

Gebruik volgens de voorschriften

De omvormer zet gelijkstroom in wisselstroom om. Deze kan als volgt worden gebruikt:

■ voor het eigenverbruik
■ voor de voeding in het openbare net

Het toestel mag alleen worden gebruikt in fotovoltaïsche installaties die met het net verbonden zijn, binnen het voorziene vermogensbereik en onder de toegelaten omgevingsvoorwaarden. Het toestel is niet bestemd voor mobiel gebruik.

Bij verkeerd gebruik kunnen gevaren voor lijf en leven van de gebruiker of derden ontstaan. Boven-dien kan er schade aan het toestel en aan andere voorwerpen van waarde ontstaan. De omvormer mag alleen voor de voorziene toepassing worden gebruikt.

De omvormer mag alleen samen worden gebruikt met accumulatoren die door de fabrikant van de omvormer werden vrijgegeven voor deze omvormer.

Alle componenten die bij de omvormer of in de PV-installatie worden gemonteerd, moeten in het land waar de installatie is geïnstalleerd, aan de geldige normen en richtlijnen voldoen.

Markeringen op de omvormer

Op de behuizing van de omvormer zijn borden en markeringen aangebracht.

Deze borden en markeringen mogen niet worden veranderd of verwijderd.

Symbool Toelichting Symbool Toelichting

	Gevaar door elektrische schok en elektrische ontlading.
	Gevaar door elektrische schok en elektrische ontlading.Na het uitschakelen vijf minuten wachten (ontladingstijd van de condensators)
	Gevaar door verbrandingen
	Waarschuwing

	Extra aardeaansluiting
	Gebruiksaanwijzing lezen en in acht nemen
	Het toestel mag niet met het huisvuil worden afgevoerd.Neem goed nota van de geldende regio-nale voorschriften voor de afvoer
	CE-markeringHet product voldoet aan de geldende eisen van de EU

Veiligheidsaanwijzingen

GEVAAR!

LEVENSGEVAAR DOOR ELEKTRISCHE SCHOK EN ELEKTRISCHE ONTLADING

De omvormer staat onder levensgevaarlijke spanningen. Alleen een elektromonteur mag het toestel openen en eraan werken.

Schakel het toestel bij montage, onderhoud en reparaties altijd spanningsvrij en beveilig het tegen opnieuw inschakelen.

De zonnegenerators/PV-leidingen kunnen onder spanning staan, zodra deze aan licht zijn blootgesteld.

Tijdens de werking mogen geen DC-leidingen op het toestel worden aangesloten of uitgetrokken, aangezien er gevaarlijke vlambogen kunnen ontstaan. Schakel DC-zijde spanningsvrij, monteer of verwijder dan steekverbinders!

WAARSCHUWING!

VERBRANDING DOOR HETE ONDERDELEN

Laat het toestel vóór onderhouds- en reparatiewerkzaamheden eerst afkoelen.

BRANDGEVAAR DOOR HETE ONDERDELEN AAN HET TOESTEL

Afzonderlijke componenten kunnen tijdens werking warmer worden dan 80 °C. Kies de montageplaats overeenkomstig de informatie in deze handleiding. Houd ventilatieopeningen altijd vrij.

BRANDGEVAAR DOOR OVERSTROOM EN VERWARMING VAN DE VOEDINGSLEIDING

Monteer een stroomonderbreker voor beveiliging tegen overstroom.

BRANDGEVAAR DOOR VERKEERDE MONTAGE

Niet correct gemonteerde stekkers en bussen kunnen warm worden en brand veroorzaken. Volg bij de montage absoluut informatie en instructie van de fabrikant.

WAARSCHUWING!

PERSOONLIJK LETSEL DOOR VERNIETIGING VAN HET TOESTEL

Bij een overschrijding van de maximumwaarden van de toegestane ingangsspanning op de DC-ingangen kan er zware schade ontstaan, die tot een vernietiging van het toestel en ook tot aanzienlijke verwondingen van aanwezige personen kan leiden. Ook kortstondige spanningsoverschrijdingen kunnen schade aan het toestel veroorzaken.

BELANGRIJKE INFORMATIE

Montage, onderhoud en service van de omvormers mogen alleen worden uitgevoerd door een opgeleide en gekwalificeerde elektricien. De elektricien is ervoor verantwoordelijk dat de geldende normen en voorschriften nageleefd en omgezet worden. Werkzaamheden die effecten kunnen hebben op het stroomvoorzieningsnet van het energiebedrijf op de plaats van de voeding met zonne-energie, mogen alleen door elektriciens die door het energiebedrijf zijn geautoriseerd, worden uitgevoerd. Hiertoe behoort ook de wijziging van de vooraf in de fabriek ingestelde parameters die via de Webserver kunnen worden gewijzigd.

Er moet op worden gelet dat de bezetting van de fasen L1-L3 bij de AC-aansluitklem van de omvormer en van de fasen in het net uniform is.

Wanneer aardlekbeveiligingen (RCD) worden gebruikt, kan aan AC-zijde een RCD van het type A ≥300 mA worden gebruikt. Het gebruik van een RCD van het type A wordt ingesteld in de Webserver. (Standaardinstelling: compatibiliteit met RCD type A).

De op de omvormer aangesloten zonnepanelen moeten voldoen aan de norm IEC 61730 Class A.

Gedurende de periode van de eerste ingebruikname moet voldoende PV-energie (ten minste "Min. ingangsspanning (U DCmin)") bij de omvormer aanliggen. Mocht tijdens de eerste ingebruikname de spanning of het benodigde vermogen niet voldoende zijn, dan schakelt de omvormer uit.

SCHADE MOGELIJK

Gevaar voor beschadiging bij het neerzetten van de omvormer op de onderkant. Zet de omvormer na het uitpakken altijd op de rugzijde (koellichaam) neer.

Bij een verkeerde bedrading van de zonnegenerators kan er schade aan de omvormer ontstaan. Controleer de bedrading vóór de ingebruikname.

Installatie

Voer montage, installatie en ingebruikname van de omvormer aan de hand van de informatie in het hoofdstuk Installatie vanaf pagina 56 uit

Volledige gebruiksaanwijzing en garantievoorwaarden

Een uitvoerige gebruiksaanwijzing evenals meer informatie over de omvormer zoals bijv. vrijgegeven energietellers, landinstellingen voor de ingebruikname en vrijgegeven landen waar de omvormer kan worden gebruikt, vindt u op internet:

www.kostal-solar-electric.com > Download > PIKO IQ > model > country > Operating manual

Informatie over de service- en garantievoorwaarden vindt u in een apart document op

www.kostal-solar-electric.com > Download > PIKO IQ > model > country > Warranty

EU-verklaringen van overeenstemming

De firma KOSTAL Solar Electric GmbH verklaart hiermee dat de in dit document beschreven omvormers in overeenstemming zijn met de fundamentele vereisten en andere relevante bepalingen van de hieronder genoemde richtlijnen.

■ Richtlijn 2014/30/EU (elektromagnetische compatibiliteit, EMC)
- Richtlijn 2014/35/EU (het op de markt aanbieden van elektrisch materiaal bestemd voor gebruik binnen bepaalde spanningsgrenzen - in het kort: laagspanningsrichtlijn)
Richtlijn 2011/65/EU (RoHS) betreffende beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparatuur

Een uitvoerige EU-verklaring van overeenstemming vindt u op internet:

www.kostal-solar-electric.com > Download > PIKO IQ > model > country > Certificates.

Open Source-licentie

Dit product bevat Open Source-software die door derden ontwikkeld en o.a. onder de GPL of LGPL gelicentieerd wordt.

Meer details over dit onderwerp en een lijst met de gebruikte Open Source-software evenals de bijbehorende licentieteksten vindt u op de website (Webserver) van de omvormer (pagina 69) onder het punt Licenties.

Contactgegevens en service

Neem bij technische vragen contact op met onze service-hotline.
