| Produkttyp | Solcellsväxelriktare |
| Märke | Kostal |
| Modell | PIKO IQ 7.0 |
| Nominell effekt | 7,0 kW |
| Maximal DC-ingångsspänning | 1000 V (typisk uppskattning) |
| MPPT-spänningsområde | Inte specificerad i manualen |
| IP-klass | IP65 (uppskattning för utomhusbruk) |
| Mått (L x H x D) | Cirka 500 x 400 x 200 mm (uppskattning) |
| Vikt | Cirka 15 kg (uppskattning) |
| Strömförsörjning | Offentligt elnät (inmatning) |
| Huvudfunktioner | DC/AC-omvandling, självkonsumtion, nätinmatning, övervakning via webbserver |
| Underhåll och rengöring | Kontrollera ventilationsöppningar, rengör ytterhöljet med en mjuk trasa |
| Säkerhet | RCD typ A ≥300 mA, överströmsskydd, urladdning av kondensatorer efter 5 min |
| Reservdelar och reparationsmöjligheter | Reparation endast av kvalificerad elektriker, reservdelar tillgängliga via kundtjänst |
| Allmän information | Garanti: 5 år (standard), förlängning möjlig |
Vanliga frågor - IQ 7.0 Kostal
Användarfrågor om IQ 7.0 Kostal
0 fråga om denna apparat. Svara på dem du kan eller ställ din egen.
Ställ en ny fråga om denna apparat
Ladda ner instruktionerna för din Batteriladdare i PDF-format gratis! Hitta din manual IQ 7.0 - Kostal och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. IQ 7.0 av märket Kostal.

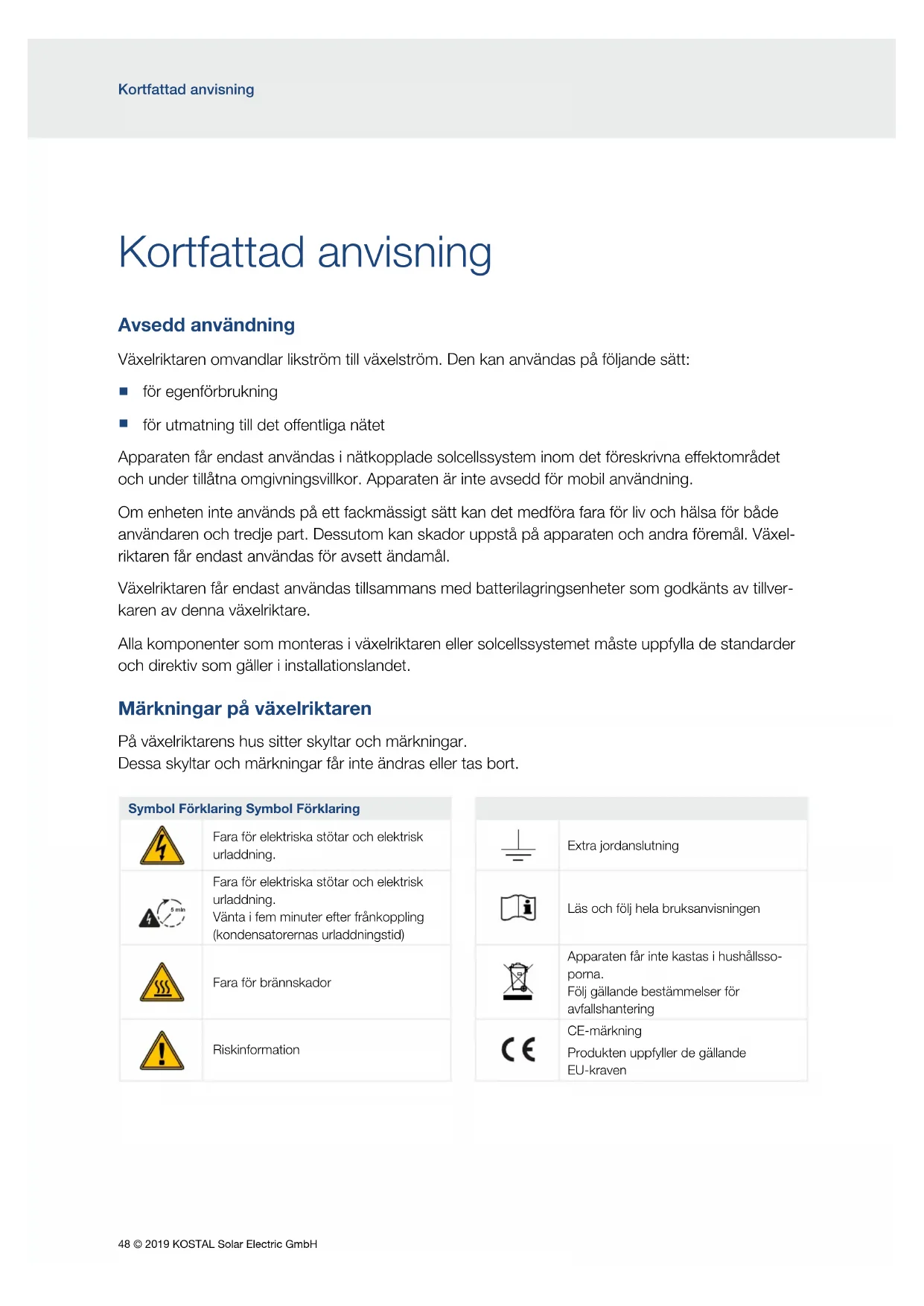

BRUKSANVISNING IQ 7.0 Kostal
Växelriktaren omvandlar likström till växelström. Den kan användas på följande sätt:
■ för egenförbrukning
■ för utmatning till det offentliga nätet
Apparaten får endast användas i nätkopplade solcellssystem inom det föreskrivna effektområdet och under tillåtna omgivningsvillkor. Apparaten är inte avsedd för mobil användning.
Om enheten inte används på ett fackmässigt sätt kan det medföra fara för liv och hälsa för både användaren och tredje part. Dessutom kan skador uppstå på apparaten och andra föremål. Växel-riktaren får endast användas för avsett ändamål.
Växelriktaren får endast användas tillsammans med batterilagringsenheter som godkänts av tillverkaren av denna växelriktare.
Alla komponenter som monteras i växelriktaren eller solcellssystemet måste uppfylla de standarder och direktiv som gäller i installationslandet.
Märkningar på växelriktaren
På växelriktarens hus sitter skyltar och märkningar.
Dessa skyltar och märkningar får inte ändras eller tas bort.
Symbol Förklaring Symbol Förklaring
| Fara för elektriska stötar och elektrisk urladdning. | |
| Fara för elektriska stötar och elektrisk urladdning.Vänta i fem minuter efter frånkoppling (kondensatorernas urladdningstid) | |
| Fara för brännskador | |
| Riskinformation |
Livsfarlig spänning är aktiv i växelriktaren. Endast en behörig elektriker får öppna och arbeta med apparaten.
Anslut alltid apparaten i spänningsfritt tillstånd vid montering, underhåll och reparationer och säkra mot återinkoppling.
Solcellsgeneratorna/-kablarna kan stå under spänning så snart de utsätts för ljus.
Under löpande drift får inga DC-kablar anslutas till eller kopplas bort från apparaten, efter- som farliga ljusbågar då kan uppstå. Koppla från spänningen på DC-sidan och anslut därefter respektive koppla loss kontaktanslutningarna!
WARNING!
BRÄNNSKADOR PÅ GRUND AV HETA DELAR
Låt apparaten svalna innan underhålls- och reparationsarbeten utförs.
BRANDRISK PÅ GRUND AV HETA DELAR PÅ APPARATEN
Enskilda komponenter kan under drift uppnå en temperatur på över 80 °C. Välj därför en monteringsplats som uppfyller kraven i denna anvisning. Se alltid till att ventilationsöppningarna är fria.
BRANDRISK PÅ GRUND AV ÖVERSTRÖM OCH UPPVÄRMNING AV NÄTKABELN
Installera en kabelskyddsbrytare som säkerhet mot överström.
BRANDRISK PÅ GRUND AV ICKE-FACKMANNAMÄSSIG MONTERING
Ej fackmässigt monterade kontakter och uttag kan upphettas och förorsaka brand. Vid montering ska man ovillkorligen följa tillverkarens riktlinjer och anvisningar.
WARNING!
PERSÖNSKADOR PÅ GRUND AV ATT APPARATEN SKADAS
Om maxvärdena för den tillåtna ingångsspänningen överskrids på DC-ingångarna kan allvarliga skador uppstå, som i sin tur kan leda till allvarliga personskador och att apparaten skadas. Även korta överskridningar av spänningen kan förorsaka skador på apparaten.
VIKTIG INFORMATION
Montering, hantering, underhåll och reparation av växelriktarna får endast utföras av utbildade och kvalificerade elektriker. Elektrikern ansvarar för att gällande standarder och föreskrifter uppfylls och verkställs. Arbeten som kan påverka elbolagets elnät på platsen där solenergin matas in får endast utföras av behöriga elektriker som har godkänts av elbolaget. Det gäller även ändringar av parametrar på växelriktaren som ställts in vid fabriken och som kan ändras via Webservern.
Man skall se till att fastilldelningarna L1–L3 på växelriktarens AC-anslutningsklämma och faserna i nätet stämmer överens.
Om jordfelsskydd (RCD) används kan ett RCD av typ A ≥ 300 mA användas på AC-sidan. Användningen av ett RCD av typ A ställs in på Webservern. (Standardinställning: kompatibilitet med RCD typ A).
Solpanelerna som är anslutna till växelriktaren måste uppfylla normen IEC 61730 klass A.
Vid tillfället för första drifttagning måste tillräckligt med solcellsenergi (minst "Min. ingångs-spänning (U DCmin)") ligga an på växelriktaren. Skulle spänningen eller erforderlig effekt inte vara tillräcklig vid första drifttagning kopplar växelriktaren från.
SKADERISK
Skaderisk vid nedställning av växelriktaren. Ställ alltid ned växelriktaren på baksidan efter att den packats upp.
Vid felaktig koppling av solcellsgeneratorerna kan det uppstå skador på växelriktaren. Kontrollera kopplingen före drifttagning.
Installation
Utför monteringen, installationen och drifttagningen av växelriktaren enligt informationen i kapitlet Installation från sidan 56
Fullständig bruksanvisning och garantivillkor
En utförlig bruksanvisning samt ytterligare information om växelriktaren, t.ex. godkända energimä- tare, landsinställningar för drifttagning och de länder i vilka växelriktaren får användas, hittar du på följande adress
www.kostal-solar-electric.com > Download > PIKO IQ > model > country > Operating manual
Information om inspektions- och garantivillkoren hittar du i ett separat dokument på www.kostal-solar-electric.com > Download > PIKO IQ > model > country > Warranty
EU-försäkran om överensstämmelse
KOSTAL Solar Electric GmbH intygar härmed att växelriktarna som beskrivs i detta dokument uppfyller de grundläggande kraven och andra relevanta bestämmelser i nedanstående direktiv.
Direktiv 2014/30/EU (Elektromagnetisk kompatibilitet, EMC)
Direktiv 2014/35/EU (Tillhandahållande av elektrisk utrustning avsedd för användning inom vissa spänningsgränser på marknaden, även kallat: Lågspänningsdirektivet)
Direktiv 2011/65/EU (RoHS) för begränsning av användning av vissa farliga ämnen i elektrisk och elektronisk utrustning
En utförlig EU-försäkran om överensstämmelse hittar du på följande adress
www.kostal-solar-electric.com > Download > PIKO IQ > model > country > Certificates.
Öppen källkodslicens
Den här produkten innehåller programvara med öppen källkod utvecklad av tredje part och licensierad bl.a. under GPL eller LGPL.
Närmare uppgifter om detta och en lista över använd källkodsprogramvara med tillhörande licens- texter återfinns på webbsidan (Webserver) för växelriktaren (sid. 69) under punkten Licenser.
Kontaktuppgifter och service
Vid tekniska frågor, kontakta vår Service Hotline.
Land Telefon E-post
| Tyskland +49 (0)761 477 44 - 222 service-solar@kostal.com | ||
| Schweiz +41 32 5800 225 service-solar@kostal.com | ||
| Frankrike +33 16138 4117 service-solar-fr@kostal.com | ||
| Grekland +30 2310 477 555 service-solar-el@kostal.com | ||
| Italien +39 011 97 82 420 | service-solar-it@kostal.com | |
| Spanien | +34 961 824 927 service-solar-es@kostal.com | |
| Turkiet | +90 212 803 06 26 | service-solar-tr@kostal.com |
| Kina | +86 21 5957 0077-7999 | service-solar-cn@kostal.com |
