Produkttyp	Solomvandlare
Märke	Kostal
Modell	IQ 4.2
Nominell effekt	4,2 kW (uppskattning)
Huvudfunktioner	DC/AC-omvandling, självkonsumtion, nättillförsel
Strömförsörjning	DC-ingång (solpaneler), trefas AC-utgång
Drifttemperatur	Upp till 80 °C för vissa komponenter
Skydd	Skyddsbrytare, jordfelsbrytare typ A ≥ 300 mA
Elsäkerhet	Vänta 5 minuter efter avstängning, frånkoppling innan ingrepp
Underhåll	Låt svalna före underhåll, blockera inte ventilationsöppningar
Installation	Av kvalificerad elektriker, följ lokala bestämmelser
Användningsvillkor	Nätansluten solcellsanläggning, icke-mobil användning
Reservdelar och reparerbarhet	Ingrepp endast av kvalificerad personal; kontakta support för delar
Kundservice Frankrike	Telefon: [phone] - 4117, E-post: [e-mail]
Överensstämmelse	CE-märkning, EU-direktiv (EMC, lågspänning, RoHS)
Fullständig dokumentation	Tillgänglig på www.kostal-solar-electric.com

Vanliga frågor - IQ 4.2 Kostal

Vilken är den minsta inspänningen för att starta växelriktaren?

Första idrifttagning kräver en minsta inspänning (U DCmin) och en effekt högre än växelriktarens egenförbrukning. Exakt värde beror på modell; se online-manualen för exakta specifikationer.

Vilka typer av kablar är kompatibla med växelriktaren IQ 4.2?

DC- och AC-kablar måste följa lokala standarder. Använd lämpliga kontakter för solpaneler (enligt IEC 61730 klass A). För AC-anslutning, följ fasindelningen L1-L3.

Är det möjligt att använda en jordfelsbrytare (RCD)?

Ja, en jordfelsbrytare typ A med felström ≥ 300 mA kan användas på AC-sidan. Inställningen kan konfigureras via växelriktarens webbserver.

Hur undviker man risker för elektriska stötar under installationen?

Koppla alltid bort enheten innan ingrepp. Vänta 5 minuter efter avstängning för kondensatorurladdning. Koppla aldrig bort DC-kablar under spänning.

Vad är proceduren vid överhettning av växelriktaren?

Låt enheten svalna innan underhåll. Kontrollera att ventilationsöppningar inte är blockerade. Om problemet kvarstår, kontakta kundtjänst.

Kan jag installera växelriktaren utomhus?

Växelriktaren är avsedd för fast installation i teknikutrymme eller utomhus under tak. Följ de tillåtna omgivningsförhållandena som anges i manualen.

Hur konfigurerar jag växelriktarens nätverksinställningar?

Inställningarna kan ändras via den inbyggda webbservern. Endast en kvalificerad elektriker godkänd av elnätsleverantören får göra dessa inställningar.

Vad gör jag om växelriktaren visar ett fel?

Se online-bruksanvisningen för betydelsen av felkoder. Om problemet kvarstår, kontakta kundtjänst via uppgifterna i manualen.

Är växelriktaren kompatibel med solpaneler från olika märken?

Ja, växelriktaren är kompatibel med alla solpaneler som uppfyller IEC 61730 klass A. Se till att panelernas totala spänning inte överstiger maximal tillåten spänning.

Var kan jag ladda ner fullständig manual och överensstämmelseintyg?

Gå till www.kostal-solar-electric.com, avsnittet Download, välj sedan PIKO IQ, din modell och ditt land för att få tillgång till fullständig bruksanvisning, garantivillkor och certifikat.

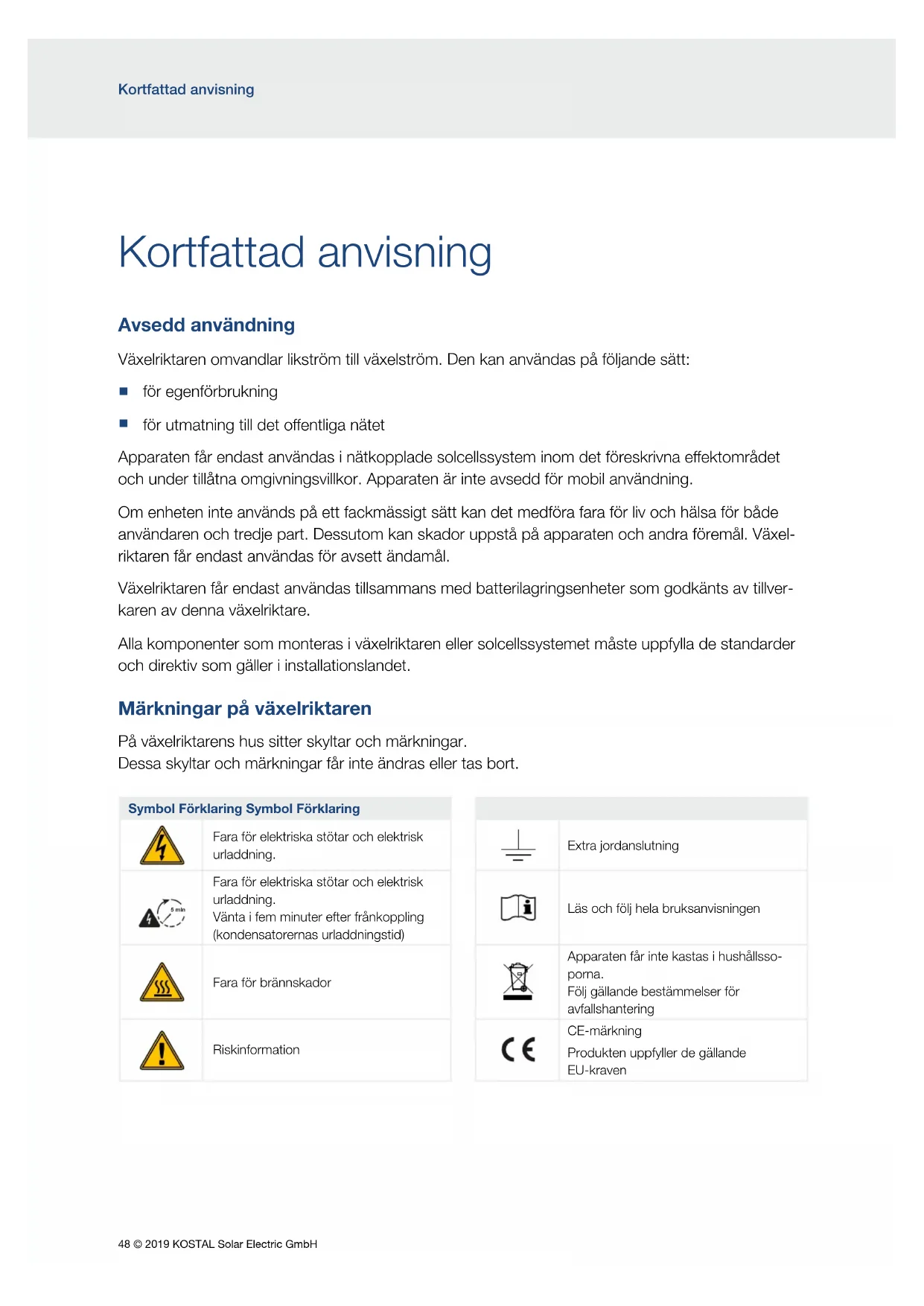

BRUKSANVISNING IQ 4.2 Kostal

Växelriktaren omvandlar likström till växelström. Den kan användas på följande sätt:

■ för egenförbrukning
■ för utmatning till det offentliga nätet

Apparaten får endast användas i nätkopplade solcellssystem inom det föreskrivna effektområdet och under tillåtna omgivningsvillkor. Apparaten är inte avsedd för mobil användning.

Om enheten inte används på ett fackmässigt sätt kan det medföra fara för liv och hälsa för både användaren och tredje part. Dessutom kan skador uppstå på apparaten och andra föremål. Växel-riktaren får endast användas för avsett ändamål.

Växelriktaren får endast användas tillsammans med batterilagringsenheter som godkänts av tillverkaren av denna växelriktare.

Alla komponenter som monteras i växelriktaren eller solcellssystemet måste uppfylla de standarder och direktiv som gäller i installationslandet.

Märkningar på växelriktaren

På växelriktarens hus sitter skyltar och märkningar.

Dessa skyltar och märkningar får inte ändras eller tas bort.

Symbol Förklaring Symbol Förklaring

	Fara för elektriska stötar och elektrisk urladdning.
	Fara för elektriska stötar och elektrisk urladdning.Vänta i fem minuter efter frånkoppling (kondensatorernas urladdningstid)
	Fara för brännskador
	Riskinformation

Livsfarlig spänning är aktiv i växelriktaren. Endast en behörig elektriker får öppna och arbeta med apparaten.

Anslut alltid apparaten i spänningsfritt tillstånd vid montering, underhåll och reparationer och säkra mot återinkoppling.

Solcellsgeneratorna/-kablarna kan stå under spänning så snart de utsätts för ljus.

Under löpande drift får inga DC-kablar anslutas till eller kopplas bort från apparaten, efter- som farliga ljusbågar då kan uppstå. Koppla från spänningen på DC-sidan och anslut därefter respektive koppla loss kontaktanslutningarna!

WARNING!

BRÄNNSKADOR PÅ GRUND AV HETA DELAR

Låt apparaten svalna innan underhålls- och reparationsarbeten utförs.

BRANDRISK PÅ GRUND AV HETA DELAR PÅ APPARATEN

Enskilda komponenter kan under drift uppnå en temperatur på över 80 °C. Välj därför en monteringsplats som uppfyller kraven i denna anvisning. Se alltid till att ventilationsöppningarna är fria.

BRANDRISK PÅ GRUND AV ÖVERSTRÖM OCH UPPVÄRMNING AV NÄTKABELN

Installera en kabelskyddsbrytare som säkerhet mot överström.

BRANDRISK PÅ GRUND AV ICKE-FACKMANNAMÄSSIG MONTERING

Ej fackmässigt monterade kontakter och uttag kan upphettas och förorsaka brand. Vid montering ska man ovillkorligen följa tillverkarens riktlinjer och anvisningar.

WARNING!

PERSÖNSKADOR PÅ GRUND AV ATT APPARATEN SKADAS

Om maxvärdena för den tillåtna ingångsspänningen överskrids på DC-ingångarna kan allvarliga skador uppstå, som i sin tur kan leda till allvarliga personskador och att apparaten skadas. Även korta överskridningar av spänningen kan förorsaka skador på apparaten.

VIKTIG INFORMATION

Montering, hantering, underhåll och reparation av växelriktarna får endast utföras av utbildade och kvalificerade elektriker. Elektrikern ansvarar för att gällande standarder och föreskrifter uppfylls och verkställs. Arbeten som kan påverka elbolagets elnät på platsen där solenergin matas in får endast utföras av behöriga elektriker som har godkänts av elbolaget. Det gäller även ändringar av parametrar på växelriktaren som ställts in vid fabriken och som kan ändras via Webservern.

Man skall se till att fastilldelningarna L1–L3 på växelriktarens AC-anslutningsklämma och faserna i nätet stämmer överens.

Om jordfelsskydd (RCD) används kan ett RCD av typ A ≥ 300 mA användas på AC-sidan. Användningen av ett RCD av typ A ställs in på Webservern. (Standardinställning: kompatibilitet med RCD typ A).

Solpanelerna som är anslutna till växelriktaren måste uppfylla normen IEC 61730 klass A.

Vid tillfället för första drifttagning måste tillräckligt med solcellsenergi (minst "Min. ingångs-spänning (U DCmin)") ligga an på växelriktaren. Skulle spänningen eller erforderlig effekt inte vara tillräcklig vid första drifttagning kopplar växelriktaren från.

SKADERISK

Skaderisk vid nedställning av växelriktaren. Ställ alltid ned växelriktaren på baksidan efter att den packats upp.

Vid felaktig koppling av solcellsgeneratorerna kan det uppstå skador på växelriktaren. Kontrollera kopplingen före drifttagning.

Installation

Utför monteringen, installationen och drifttagningen av växelriktaren enligt informationen i kapitlet Installation från sidan 56

Fullständig bruksanvisning och garantivillkor

En utförlig bruksanvisning samt ytterligare information om växelriktaren, t.ex. godkända energimä- tare, landsinställningar för drifttagning och de länder i vilka växelriktaren får användas, hittar du på följande adress

www.kostal-solar-electric.com > Download > PIKO IQ > model > country > Operating manual

Information om inspektions- och garantivillkoren hittar du i ett separat dokument på www.kostal-solar-electric.com > Download > PIKO IQ > model > country > Warranty

EU-försäkran om överensstämmelse

KOSTAL Solar Electric GmbH intygar härmed att växelriktarna som beskrivs i detta dokument uppfyller de grundläggande kraven och andra relevanta bestämmelser i nedanstående direktiv.

Direktiv 2014/30/EU (Elektromagnetisk kompatibilitet, EMC)
Direktiv 2014/35/EU (Tillhandahållande av elektrisk utrustning avsedd för användning inom vissa spänningsgränser på marknaden, även kallat: Lågspänningsdirektivet)
Direktiv 2011/65/EU (RoHS) för begränsning av användning av vissa farliga ämnen i elektrisk och elektronisk utrustning

En utförlig EU-försäkran om överensstämmelse hittar du på följande adress

www.kostal-solar-electric.com > Download > PIKO IQ > model > country > Certificates.

Öppen källkodslicens

Den här produkten innehåller programvara med öppen källkod utvecklad av tredje part och licensierad bl.a. under GPL eller LGPL.

Närmare uppgifter om detta och en lista över använd källkodsprogramvara med tillhörande licens- texter återfinns på webbsidan (Webserver) för växelriktaren (sid. 69) under punkten Licenser.

Kontaktuppgifter och service

Vid tekniska frågor, kontakta vår Service Hotline.

Land Telefon E-post

Tyskland [phone] - 222 [e-mail]
Schweiz [phone] [e-mail]
Frankrike [phone] [e-mail]
Grekland [phone] [e-mail]
Italien [phone]	[e-mail]
Spanien	[phone] [e-mail]
Turkiet	[phone]	[e-mail]
Kina	[phone]-7999	[e-mail]
