Typ produktu	Falownik solarny
Marka	Kostal
Model	IQ 4.2
Moc nominalna	4,2 kW (szacunkowo)
Główne funkcje	Konwersja DC/AC, autokonsumpcja, wprowadzanie do sieci
Zasilanie	Wejście DC (panele słoneczne), wyjście AC trójfazowe
Temperatura pracy	Do 80°C dla niektórych komponentów
Ochrona	Wyłącznik ochronny, RCD typ A ≥ 300 mA
Bezpieczeństwo elektryczne	Odczekać 5 minut po zatrzymaniu, wyłączyć napięcie przed interwencją
Konserwacja	Pozostawić do ostygnięcia przed konserwacją, nie blokować otworów wentylacyjnych
Instalacja	Przez wykwalifikowanego elektryka, zgodnie z lokalnymi normami
Warunki użytkowania	Instalacja fotowoltaiczna podłączona do sieci, zastosowanie stacjonarne
Części zamienne i naprawialność	Interwencja zastrzeżona dla wykwalifikowanego personelu; kontakt z serwisem po części
Serwis posprzedażowy Francja	Telefon: [phone] - 4117, Email: [e-mail]
Zgodność	Oznakowanie CE, dyrektywy UE (kompatybilność elektromagnetyczna, niskie napięcie, RoHS)
Pełna dokumentacja	Dostępna na www.kostal-solar-electric.com

Często zadawane pytania - IQ 4.2 Kostal

Jaki jest minimalne napięcie wejściowe do uruchomienia falownika?

Pierwsze uruchomienie wymaga minimalnego napięcia wejściowego (U DCmin) i mocy większej niż pobór własny falownika. Dokładna wartość zależy od modelu; sprawdź online instrukcję dla dokładnych specyfikacji.

Jakie typy kabli są kompatybilne z falownikiem IQ 4.2?

Kable DC i AC muszą być zgodne z lokalnymi normami. Użyj odpowiednich złącz do paneli słonecznych (zgodne z IEC 61730 klasa A). Dla podłączenia AC przestrzegaj przypisania faz L1-L3.

Czy można zastosować wyłącznik różnicowoprądowy (RCD)?

Tak, RCD typu A z prądem różnicowym ≥ 300 mA może być użyty po stronie AC. To ustawienie jest konfigurowane przez serwer WWW falownika.

Jak uniknąć ryzyka porażenia prądem podczas instalacji?

Zawsze wyłączaj urządzenie przed ingerencją. Odczekaj 5 minut po zatrzymaniu na rozładowanie kondensatorów. Nigdy nie odłączaj kabli DC pod napięciem.

Jaka jest procedura w przypadku przegrzania falownika?

Pozwól urządzeniu ostygnąć przed jakąkolwiek czynnością konserwacyjną. Upewnij się, że otwory wentylacyjne nie są zablokowane. Jeśli problem nie ustąpi, skontaktuj się z serwisem.

Czy mogę zainstalować falownik na zewnątrz?

Falownik jest przeznaczony do stałej instalacji w pomieszczeniu technicznym lub na zewnątrz pod zadaszeniem. Przestrzegaj dopuszczalnych warunków otoczenia podanych w instrukcji.

Jak mogę skonfigurować parametry sieciowe falownika?

Parametry można zmienić przez wbudowany serwer WWW. Tylko wykwalifikowany elektryk zatwierdzony przez dystrybutora energii może dokonywać tych ustawień.

Co zrobić, gdy falownik wyświetla błąd?

Sprawdź online instrukcję obsługi dla znaczenia kodów błędów. Jeśli problem nie ustąpi, skontaktuj się z serwisem pod numerami podanymi w instrukcji.

Czy falownik jest kompatybilny z panelami słonecznymi różnych marek?

Tak, falownik jest kompatybilny z dowolnym panelem słonecznym zgodnym z normą IEC 61730 klasa A. Upewnij się, że całkowite napięcie paneli nie przekracza maksymalnego dopuszczalnego napięcia.

Gdzie mogę pobrać pełną instrukcję i certyfikaty zgodności?

Wejdź na www.kostal-solar-electric.com, sekcja Download, następnie wybierz PIKO IQ, swój model i kraj, aby uzyskać dostęp do pełnej instrukcji obsługi, warunków gwarancji i certyfikatów.

INSTRUKCJA OBSŁUGI IQ 4.2 Kostal

PL Krótka instrukcja obsługi 40

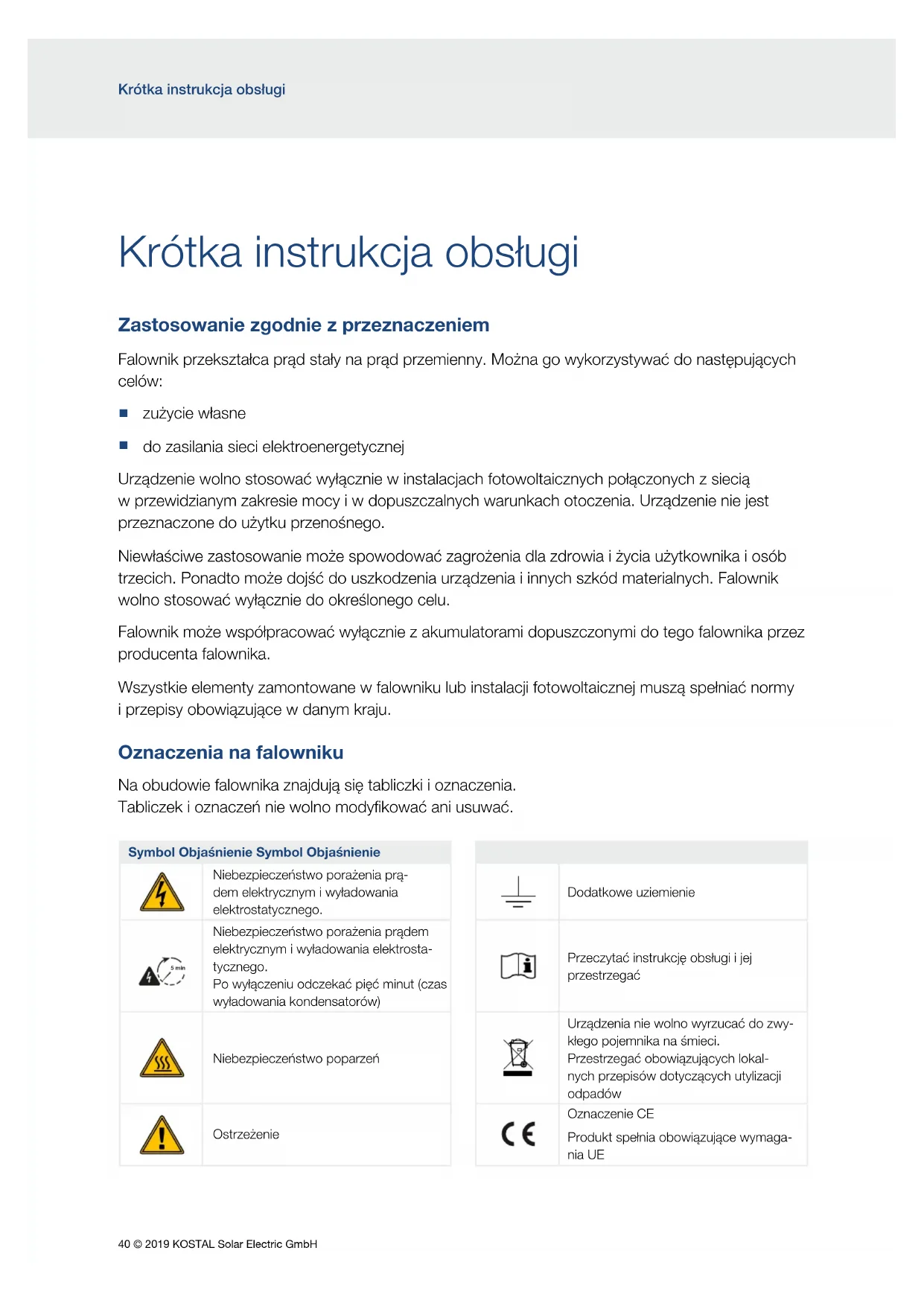

Krótka instrukcja obsługi

Zastosowanie zgodnie z przeznaczeniem

Falownik przekształca prąd stały na prąd przemienny. Można go wykorzystywać do następujących celów:

zużycie własne
■ do zasilania sieci elektroenergetycznej

Urządzenie wolno stosować wyłącznie w instalacjach fotowoltaicznych połączonych z siecią w przewidzianym zakresie mocy i w dopuszczalnych warunkach otoczenia. Urządzenie nie jest przeznaczone do użytku przenośnego.

Niewłaściwe zastosowanie może spowodować zagrożenia dla zdrowia i życia użytkownika i osób trzecich. Ponadto może dojść do uszkodzenia urządzenia i innych szkód materialnych. Falownik wolno stosować wyłącznie do określonego celu.

Falownik może współpracować wyłącznie z akumulatorami dopuszczonymi do tego falownika przez producenta falownika.

Wszystkie elementy zamontowane w falowniku lub instalacji fotowoltaicznej muszą spełniać normy i przepisy obowiązujące w danym kraju.

Oznaczenia na falowniku

Na obudowie falownika znajdują się tabliczki i oznaczenia.

Tabliczek i oznaczeń nie wolno modyfikować ani usuwać.

Symbol Objasłnienie Symbol Objasłnienie

	Niebezpieczeństwo porażenia prądem elektrycznym i wyładowania elektrostatycznego.
	Niebezpieczeństwo porażenia prądem elektrycznym i wyładowania elektrostatycznego.Po wyłączeniu odczekać pięć minut (czas wyładowania kondensatorów)
	Niebezpieczeństwo poparzeń
	Ostrzeżenie

	Dodatkowe uziemienie
	Przeczytać instrukcję obsługi i jej przestrzegać
	Urządzenia nie wolno wyrzucać do zwykłego pojemnika na śmieci.Przestrzegać obowiązujących lokalnych przepisów dotyczących utylizacji odpadów
	Oznaczenie CEProdukt spełnia obowiązujące wymaga-nia UE

Uwagi bezpieczeństwa

NIEBEZPIECZEŃSTWO!

ZAGROŻENIE ŻYCIA POPRZEZ PORAŻENIE PRĄDEM ELEKTRYCZNYM I WYŁADOWANIE ELEKTROSTATYCZNE

W falowniku występują niebezpieczne napięcia. Tylko elektryk może otwierać urządzenie i pracować przy nim.

Przed przystąpieniem do montażu, czynności konserwacyjnych i napraw należy odłączyć urządzenie od źródła napięcia i zabezpieczyć przed ponownym włączeniem.

Gdy tylko na generatory/przewody PV pada światło, mogą znajdować się pod napięciem.

Podczas pracy do urządzenia nie wolno podłącać ani odlącać przewodów DC, ponieważ mogłoby to spowodować niebezpieczne wyładowanie łukowe. Strone DC odlączyć od źródła napięcia i dopiero wtedy podłączyć lub odlączyć złącza!

OSTRZEŻENIE!

NIEBEZPIECZEŃSTWO POPARZENIA PRZEZ GORĄCE ELEMENTY

Przed przystąpieniem do czynności konserwacyjnych i napraw poczekać, aż urządzenie się schłodzi.

NIEBEZPIECZEŃSTWO POŻARU SPOWODOWANEGO PRZEZ GORĄCE ELEMENTY URZĄDZENIA

Niektóre elementy mogą się nagrzewać podczas pracy do temperatury ponad 80°C. Wybrać odpowiednie miejsce montażu zgodnie z wymogami określonymi w niniejszej instrukcji. Nie zasłaniać otworów wentylacyjnych.

NIEBEZPIECZEŃSTWO POŻARU Z POWODU NADMIERNEGO PRĄDU I NAGRZANIA PRZEWODU ZASILAJĄCEGO

W celu zabezpieczenia przed nadmiernym prądem zainstalować wyłącznik nadmiarowo-prądowy.

NIEBEZPIECZEŃSTWO POŻARU Z POWODU NIEWŁAŚCIWEGO MONTAŻU

Zamontowane nieprawidłowo wtyki i gniazda mogą się nagrzać i spowodować pożar. Przy montażu należy koniecznie przestrzegać zaleceń i instrukcji producenta.

OSTRZEŻENIE!

OBRAŻENIA Z POWODU ZNISZCZENIA URZĄDZENIA

W razie przekroczenia maksymalnych wartości dopuszczalnego napięcia wejściowego na wejściach DC może dojść do znacznych uszkodzeń, które mogą spowodować zniszczenie urządzenia oraz poważne obrażenia obecnych osób. Nawet krótkotrwałe przekroczenie napięcia może spowodować uszkodzenie urządzenia.

WAŻNA INFORMACJA

Prace związane z montażem, konserwacją i naprawami falowników może wykonywać wyłącznie wykwalifikowany elektryk. Elektryk jest odpowiedzialny za przestrzeganie obo-wiązujących norm i przepisów. Prace, które mogą mieć wpływ na sieć elektroenergetyczną eksploatowaną przez zakład energetyczny (ZE) w miejscu dostarczania energii solarnej do sieci, mogą wykonywać wyłącznie elektrycy uprawnieni przez zakład energetyczny. Do prac tych należy również zmiana ustawionych fabrycznie parametrów w falowniku. Parametry można zmieniać poprzez Webserver.

Należy zwrócić uwagę na jednolite podłączenie faz L1-L3 złączki przyłączeniowej AC falownika oraz faz w sieci.

W przypadku stosowania wyłączników różnicowo-prądowych (RCD) po stronie AC może być zainstalowane wyłącznie RCD typu A ≥300 mA. Zastosowanie RCD typu A jest ustawiane w Webserver. (Domyślne ustawienie: Kompatybilność z RCD typu A).

Moduły solarne podłączone do falownika muszą spełniać wymagania normy IEC 61730 Class A.

W czasie pierwszego uruchomienia w falowniku musi występować wystarczająca energia fotowoltaiczna (minimum „Min. napięcie wejściowe (UDCmin)“). Jeśli w czasie pierwszego uruchomienia napięcie lub wymagana moc będą niewystarczające, falownik wyłączy się.

MOŻLIWE USZKODZENIE

Niebezpieczeństwo uszkodzenia w przypadku odstawienia falownika stronę spodnią. Po wypakowaniu falownika odstawiać go zawsze tyłem (radiator).

Nieprawidłowe połączenie generatorów PV może spowodować uszkodzenie falownika. Przed uruchomieniem należy sprawdzić połączenie.

Instalacja

Prace związane z montażem, instalacją i uruchomieniem falownika wykonać zgodnie z informacjami z rozdziału „Instalacja” od strony 56

Kompletna instrukcja obsługi i warunki gwarancji

Szczegółową instrukcję obsługi oraz dalsze informacje na temat falownika, np. dopuszczone liczniki energii, ustawienia kraju do uruchomienia i dopuszczone kraje, w których można używać falownika, można znaleźć w Internecie na stronie

www.kostal-solar-electric.com > Download > PIKO IQ > model > country > Operating manual

Informacje na temat warunków serwisu i gwarancji są dostępne w osobnym dokumencie na stronie www.kostal-solar-electric.com > Download > PIKO IQ > model > country > Warranty

Deklaracje zgodności UE

Firma KOSTAL Solar Electric GmbH oświadcza niniejszym, że falowniki opisane w niniejszym dokumentie spełniają zasadnicze wymagania i inne istotne postanowienia podanych poniżej dyrektyw.

■ Dyrektywa 2014/30/UE (kompatybilność elektromagnetyczna, EMC)
Dyrektywa 2014/35/UE (udostępnianie na rynku sprzętu elektrycznego przewidzianego do stosowania w określonych granicach napięcia – w skrócie: dyrektywa niskonapięciowa)
Dyrektywa 2011/65/UE (RoHS) w sprawie ograniczenia stosowania niektórych niebezpiecznych substancji w sprzęcie elektrycznym i elektronicznym

Szczegółową deklarację zgodności UE można znaleźć w Internecie na stronie www.kostal-solar-electric.com > Download > PIKO IQ > model > country > Certificates.

Licencja Open Source

Produkt zawiera oprogramowanie Open Source, które zostało stworzone przez osoby trzecie i jest objęte licencją GPL lub LGPL.

Dalsze szczegóły na ten temat oraz listę używanego oprogramowania Open Source wraz z treścią licencji można znaleźć na stronie internetowej (Webserver) falownika (strona 69) w punkcie Licencje.

Dane kontaktowe i serwis

W razie pytań technicznych prosimy o kontakt z naszą infolinią serwisową.

Kraj Telefon E-mail
Niemcy [phone] - 222 [e-mail]
Szwajcaria [phone] [e-mail]
Francja [phone] [e-mail]
Grecja [phone] [e-mail]
Włochy [phone]	[e-mail]
Hiszpania	[phone] [e-mail]
Turcja	[phone]	[e-mail]
Chiny	[phone]-7999	[e-mail]
