IQ 5.5 - Falownik solarny Kostal - Bezpłatna instrukcja obsługi

Typ produktu	Falownik słoneczny
Marka	Kostal
Model	IQ 5.5
Zastosowanie	Autokonsumpcja lub wprowadzanie do sieci
Moc nominalna	5,5 kW
Maks. napięcie wejściowe DC	1000 V
Zakres napięcia MPPT	200 - 800 V
Napięcie wyjściowe AC	230/400 V trójfazowy
Częstotliwość sieci	50/60 Hz
Maksymalna sprawność	97,5 %
Stopień ochrony	IP65
Waga	24 kg (szacunkowo)
Wymiary (Dł. × Wys. × Gł.)	580 × 440 × 175 mm (szacunkowo)
Temperatura pracy	-25 °C do +60 °C
Chłodzenie	Wentylacja wymuszona
Łączność	Wbudowany serwer WWW, Ethernet
Wyświetlacz	Nie (przez serwer WWW)
Bezpieczeństwo	Ochrona przeciwprzepięciowa, przed przegrzaniem, automatyczne odłączenie DC po 5 min
Konserwacja	Czyścić otwory wentylacyjne, sprawdzać połączenia
Zgodność	CE, IEC 61730 klasa A

Często zadawane pytania - IQ 5.5 Kostal

Jak prawidłowo zainstalować falownik Kostal IQ 5.5 ?

Instalacja musi być wykonana przez wykwalifikowanego elektryka. Postępuj zgodnie z instrukcjami z rozdziału Instalacja na stronie 56. Pamiętaj o zachowaniu odległości bezpieczeństwa i użyciu odpowiedniego wyłącznika ochronnego.

Jakie środki ostrożności należy podjąć przed ingerencją?

Przed ingerencją wyłącz urządzenie i odczekaj 5 minut na rozładowanie kondensatorów. Noś środki ochrony osobistej. Falownik może osiągnąć temperatury powyżej 80 °C podczas pracy.

Czy falownik może być używany na zewnątrz?

Tak, falownik posiada ochronę IP65, która pozwala mu wytrzymać warunki atmosferyczne. Należy jednak unikać bezpośredniego nasłonecznienia i zapewnić odpowiednią wentylację.

Jak czyścić falownik?

Regularnie czyść otwory wentylacyjne suchą, miękką szmatką. Nie używaj agresywnych środków czyszczących. Upewnij się, że urządzenie jest wyłączone.

Co zrobić w przypadku błędu lub komunikatu o błędzie?

Sprawdź wbudowany serwer WWW falownika, aby uzyskać szczegółowe informacje o błędzie. W razie potrzeby skontaktuj się z serwisem posprzedażowym pod numerami podanymi w instrukcji.

Jaka jest maksymalna moc podłączalnych paneli słonecznych?

Maksymalna moc zależy od napięcia i prądu wejściowego. Dla IQ 5.5 moc nominalna wynosi 5,5 kW. Przestrzegaj limitów napięcia DC (max 1000 V) i prądu (nieokreślone, ale zazwyczaj ok. 15 A na tracker).

Jak uzyskać dostęp do interfejsu WWW falownika?

Podłącz falownik do sieci przez Ethernet. Otwórz przeglądarkę i wpisz adres IP falownika (domyślnie przydzielany przez DHCP). Szczegóły znajdziesz na stronie 69 instrukcji.

Jaki typ wyłącznika należy zainstalować po stronie AC?

Odpowiedni wyłącznik ochronny dostosowany do prądu znamionowego falownika. Instrukcja zaleca wyłącznik różnicowoprądowy (RCD) typu A ≥ 300 mA.

Czy falownik jest kompatybilny z akumulatorami?

Model IQ 5.5 to standardowy falownik słoneczny bez wbudowanego zarządzania akumulatorami. Do magazynowania energii potrzebne są falowniki hybrydowe.

Gdzie znaleźć warunki gwarancji?

Warunki gwarancji są dostępne na stronie internetowej Kostal: www.kostal-solar-electric.com > Download > PIKO IQ > model > kraj > Gwarancja. Standardowa gwarancja wynosi zazwyczaj 5 lat.

INSTRUKCJA OBSŁUGI IQ 5.5 Kostal

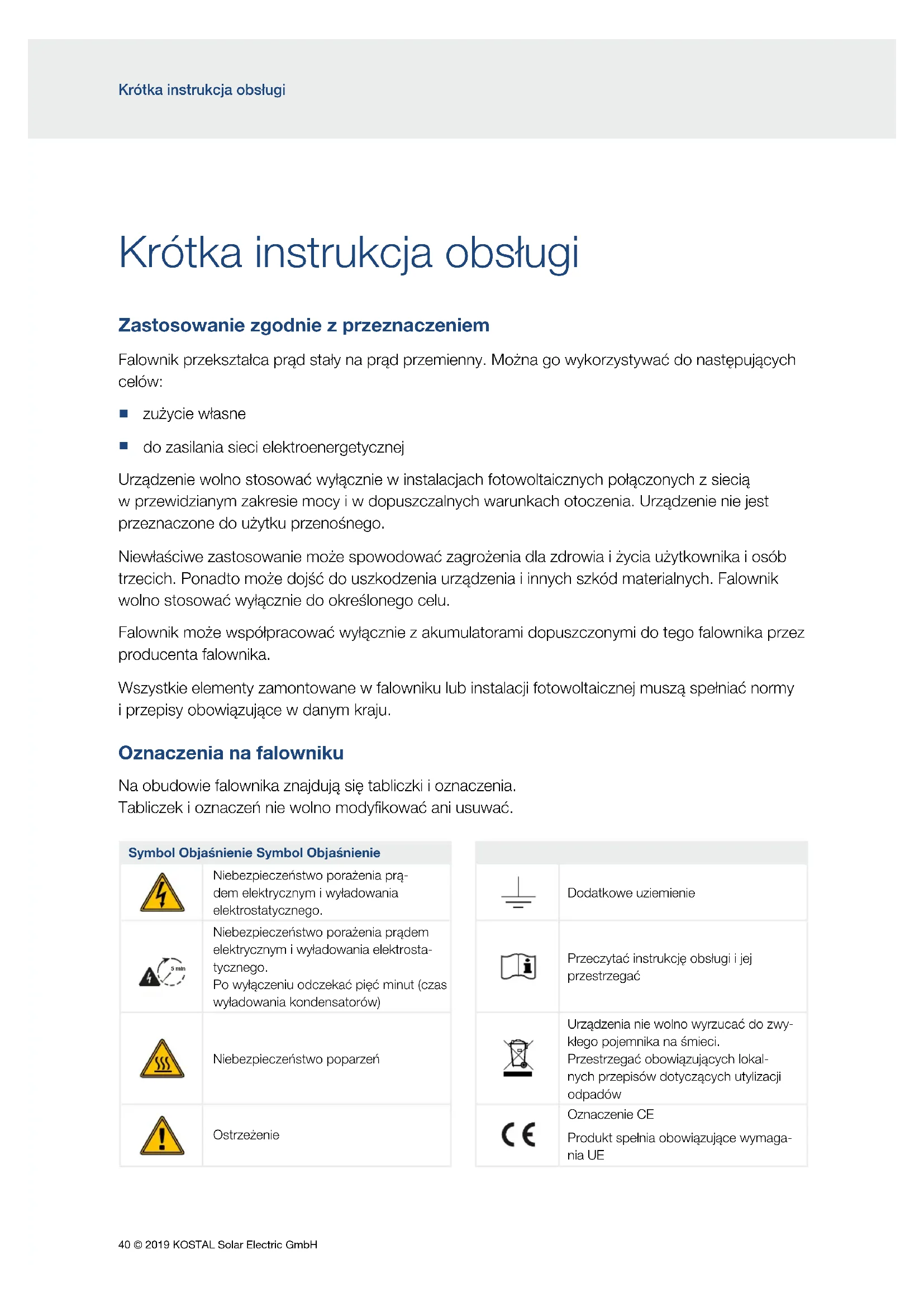

PL Krótka instrukcja obsługi 40

Krótka instrukcja obsługi

Zastosowanie zgodnie z przeznaczeniem

Falownik przekształca prąd stały na prąd przemienny. Można go wykorzystywać do następujących celów:

zużycie własne
■ do zasilania sieci elektroenergetycznej

Urządzenie wolno stosować wyłącznie w instalacjach fotowoltaicznych połączonych z siecią w przewidzianym zakresie mocy i w dopuszczalnych warunkach otoczenia. Urządzenie nie jest przeznaczone do użytku przenośnego.

Niewłaściwe zastosowanie może spowodować zagrożenia dla zdrowia i życia użytkownika i osób trzecich. Ponadto może dojść do uszkodzenia urządzenia i innych szkód materialnych. Falownik wolno stosować wyłącznie do określonego celu.

Falownik może współpracować wyłącznie z akumulatorami dopuszczonymi do tego falownika przez producenta falownika.

Wszystkie elementy zamontowane w falowniku lub instalacji fotowoltaicznej muszą spełniać normy i przepisy obowiązujące w danym kraju.

Oznaczenia na falowniku

Na obudowie falownika znajdują się tabliczki i oznaczenia.

Tabliczek i oznaczeń nie wolno modyfikować ani usuwać.

Symbol Objasłnienie Symbol Objasłnienie

	Niebezpieczeństwo porażenia prądem elektrycznym i wyładowania elektrostatycznego.
	Niebezpieczeństwo porażenia prądem elektrycznym i wyładowania elektrostatycznego.Po wyłączeniu odczekać pięć minut (czas wyładowania kondensatorów)
	Niebezpieczeństwo poparzeń
	Ostrzeżenie

	Dodatkowe uziemienie
	Przeczytać instrukcję obsługi i jej przestrzegać
	Urządzenia nie wolno wyrzucać do zwykłego pojemnika na śmieci.Przestrzegać obowiązujących lokalnych przepisów dotyczących utylizacji odpadów
	Oznaczenie CEProdukt spełnia obowiązujące wymaga-nia UE

Uwagi bezpieczeństwa

NIEBEZPIECZEŃSTWO!

ZAGROŻENIE ŻYCIA POPRZEZ PORAŻENIE PRĄDEM ELEKTRYCZNYM I WYŁADOWANIE ELEKTROSTATYCZNE

W falowniku występują niebezpieczne napięcia. Tylko elektryk może otwierać urządzenie i pracować przy nim.

Przed przystąpieniem do montażu, czynności konserwacyjnych i napraw należy odłączyć urządzenie od źródła napięcia i zabezpieczyć przed ponownym włączeniem.

Gdy tylko na generatory/przewody PV pada światło, mogą znajdować się pod napięciem.

Podczas pracy do urządzenia nie wolno podłącać ani odlącać przewodów DC, ponieważ mogłoby to spowodować niebezpieczne wyładowanie łukowe. Strone DC odlączyć od źródła napięcia i dopiero wtedy podłączyć lub odlączyć złącza!

OSTRZEŻENIE!

NIEBEZPIECZEŃSTWO POPARZENIA PRZEZ GORĄCE ELEMENTY

Przed przystąpieniem do czynności konserwacyjnych i napraw poczekać, aż urządzenie się schłodzi.

NIEBEZPIECZEŃSTWO POŻARU SPOWODOWANEGO PRZEZ GORĄCE ELEMENTY URZĄDZENIA

Niektóre elementy mogą się nagrzewać podczas pracy do temperatury ponad 80°C. Wybrać odpowiednie miejsce montażu zgodnie z wymogami określonymi w niniejszej instrukcji. Nie zasłaniać otworów wentylacyjnych.

NIEBEZPIECZEŃSTWO POŻARU Z POWODU NADMIERNEGO PRĄDU I NAGRZANIA PRZEWODU ZASILAJĄCEGO

W celu zabezpieczenia przed nadmiernym prądem zainstalować wyłącznik nadmiarowo-prądowy.

NIEBEZPIECZEŃSTWO POŻARU Z POWODU NIEWŁAŚCIWEGO MONTAŻU

Zamontowane nieprawidłowo wtyki i gniazda mogą się nagrzać i spowodować pożar. Przy montażu należy koniecznie przestrzegać zaleceń i instrukcji producenta.

OSTRZEŻENIE!

OBRAŻENIA Z POWODU ZNISZCZENIA URZĄDZENIA

W razie przekroczenia maksymalnych wartości dopuszczalnego napięcia wejściowego na wejściach DC może dojść do znacznych uszkodzeń, które mogą spowodować zniszczenie urządzenia oraz poważne obrażenia obecnych osób. Nawet krótkotrwałe przekroczenie napięcia może spowodować uszkodzenie urządzenia.

WAŻNA INFORMACJA

Prace związane z montażem, konserwacją i naprawami falowników może wykonywać wyłącznie wykwalifikowany elektryk. Elektryk jest odpowiedzialny za przestrzeganie obo-wiązujących norm i przepisów. Prace, które mogą mieć wpływ na sieć elektroenergetyczną eksploatowaną przez zakład energetyczny (ZE) w miejscu dostarczania energii solarnej do sieci, mogą wykonywać wyłącznie elektrycy uprawnieni przez zakład energetyczny. Do prac tych należy również zmiana ustawionych fabrycznie parametrów w falowniku. Parametry można zmieniać poprzez Webserver.

Należy zwrócić uwagę na jednolite podłączenie faz L1-L3 złączki przyłączeniowej AC falownika oraz faz w sieci.

W przypadku stosowania wyłączników różnicowo-prądowych (RCD) po stronie AC może być zainstalowane wyłącznie RCD typu A ≥300 mA. Zastosowanie RCD typu A jest ustawiane w Webserver. (Domyślne ustawienie: Kompatybilność z RCD typu A).

Moduły solarne podłączone do falownika muszą spełniać wymagania normy IEC 61730 Class A.

W czasie pierwszego uruchomienia w falowniku musi występować wystarczająca energia fotowoltaiczna (minimum „Min. napięcie wejściowe (UDCmin)“). Jeśli w czasie pierwszego uruchomienia napięcie lub wymagana moc będą niewystarczające, falownik wyłączy się.

MOŻLIWE USZKODZENIE

Niebezpieczeństwo uszkodzenia w przypadku odstawienia falownika stronę spodnią. Po wypakowaniu falownika odstawiać go zawsze tyłem (radiator).

Nieprawidłowe połączenie generatorów PV może spowodować uszkodzenie falownika. Przed uruchomieniem należy sprawdzić połączenie.

Instalacja

Prace związane z montażem, instalacją i uruchomieniem falownika wykonać zgodnie z informacjami z rozdziału „Instalacja” od strony 56

Kompletna instrukcja obsługi i warunki gwarancji

Szczegółową instrukcję obsługi oraz dalsze informacje na temat falownika, np. dopuszczone liczniki energii, ustawienia kraju do uruchomienia i dopuszczone kraje, w których można używać falownika, można znaleźć w Internecie na stronie

www.kostal-solar-electric.com > Download > PIKO IQ > model > country > Operating manual

Informacje na temat warunków serwisu i gwarancji są dostępne w osobnym dokumencie na stronie www.kostal-solar-electric.com > Download > PIKO IQ > model > country > Warranty

Deklaracje zgodności UE

Firma KOSTAL Solar Electric GmbH oświadcza niniejszym, że falowniki opisane w niniejszym dokumentie spełniają zasadnicze wymagania i inne istotne postanowienia podanych poniżej dyrektyw.

■ Dyrektywa 2014/30/UE (kompatybilność elektromagnetyczna, EMC)
Dyrektywa 2014/35/UE (udostępnianie na rynku sprzętu elektrycznego przewidzianego do stosowania w określonych granicach napięcia – w skrócie: dyrektywa niskonapięciowa)
Dyrektywa 2011/65/UE (RoHS) w sprawie ograniczenia stosowania niektórych niebezpiecznych substancji w sprzęcie elektrycznym i elektronicznym

Szczegółową deklarację zgodności UE można znaleźć w Internecie na stronie www.kostal-solar-electric.com > Download > PIKO IQ > model > country > Certificates.

Licencja Open Source

Produkt zawiera oprogramowanie Open Source, które zostało stworzone przez osoby trzecie i jest objęte licencją GPL lub LGPL.

Dalsze szczegóły na ten temat oraz listę używanego oprogramowania Open Source wraz z treścią licencji można znaleźć na stronie internetowej (Webserver) falownika (strona 69) w punkcie Licencje.

Dane kontaktowe i serwis

W razie pytań technicznych prosimy o kontakt z naszą infolinią serwisową.

Kraj Telefon E-mail
Niemcy [phone] - 222 [e-mail]
Szwajcaria [phone] [e-mail]
Francja [phone] [e-mail]
Grecja [phone] [e-mail]
Włochy [phone]	[e-mail]
Hiszpania	[phone] [e-mail]
Turcja	[phone]	[e-mail]
Chiny	[phone]-7999	[e-mail]
