IQ 5.5 - Päikesepaneeli inverter Kostal - Tasuta kasutusjuhend

Toote tüüp	Päikeseinverter
Bränd	Kostal
Mudel	IQ 5.5
Kasutus	Isetarbimine või võrku toitmine
Nimivõimsus	5,5 kW
Maks. alalisvoolu sisendpinge	1000 V
MPPT pingevahemik	200 - 800 V
Vahelduvvoolu väljundpinge	230/400 V kolmefaasiline
Võrgu sagedus	50/60 Hz
Maksimaalne kasutegur	97,5 %
Kaitseaste	IP65
Kaal	24 kg (hinnanguline)
Mõõtmed (L × K × S)	580 × 440 × 175 mm (hinnanguline)
Töötemperatuur	-25 °C kuni +60 °C
Jahutus	Sundventilatsioon
Ühenduvus	Sisseehitatud veebiserver, Ethernet
Ekraan	Ei (veebiserveri kaudu)
Turvalisus	Kaitse ülevoolu, ülekuumenemise eest, automaatne alalisvoolu lahtiühendus 5 minuti pärast
Hooldus	Puhastada ventilatsiooniavasid, kontrollida ühendusi
Vastavus	CE, IEC 61730 klass A

Korduma kippuvad küsimused - IQ 5.5 Kostal

Kuidas õigesti paigaldada Kostal IQ 5.5 inverterit?

Paigalduse peab tegema kvalifitseeritud elektrik. Järgige paigalduse peatüki juhiseid lk 56. Jälgige ohutuskaugusi ja kasutage sobivat kaitsekaitselülitit.

Milliseid ohutusmeetmeid tuleb enne sekkumist võtta?

Enne sekkumist lülitage seade pingest välja ja oodake 5 minutit, et kondensaatorid tühjeneksid. Kandke isikukaitsevahendeid. Inverter võib töötamise ajal saavutada temperatuuri üle 80 °C.

Kas inverterit saab kasutada õues?

Jah, inverteril on IP65 kaitse, mis võimaldab tal ilmastikule vastu pidada. Vältige siiski otsest päikesevalgust ja tagage piisav ventilatsioon.

Kuidas inverterit puhastada?

Puhastage regulaarselt ventilatsiooniavasid pehme kuiva lapiga. Ärge kasutage tugevaid puhastusvahendeid. Veenduge, et seade on pingest välja lülitatud.

Mida teha rikke või veateate korral?

Konsulteerige inverteri sisseehitatud veebiserverit, et saada üksikasjalikku teavet vea kohta. Vajadusel võtke ühendust müügijärgse teenindusega numbritel, mis on toodud juhendis.

Kui suur on ühendatavate päikesepaneelide maksimaalne võimsus?

Maksimaalne võimsus sõltub sisendpingest ja -voolust. IQ 5.5 puhul on nimivõimsus 5,5 kW. Järgige alalisvoolu pinge piire (max 1000 V) ja voolu piire (täpsustamata, kuid tavaliselt umbes 15 A trakkeri kohta).

Kuidas pääseda inverteri veebiliidesele?

Ühendage inverter oma võrku Etherneti kaudu. Avage brauser ja sisestage inverteri IP-aadress (vaikimisi määrab selle DHCP). Lisateavet leiate juhendi lk 69.

Millist tüüpi kaitselülitit tuleb paigaldada vahelduvvoolu poolele?

Sobiv kaitsekaitselüliti, mis vastab inverteri nimivoolule. Juhend soovitab A-tüüpi rikkevoolukaitseseadet (RCD) ≥ 300 mA.

Kas inverter ühildub akudega?

Mudel IQ 5.5 on standardne päikeseinverter ilma sisseehitatud akuhalduseta. Salvestamiseks on vaja hübriidinvertereid.

Kust leida garantiitingimused?

Garantiitingimused on saadaval Kostali veebisaidil: www.kostal-solar-electric.com > Download > PIKO IQ > mudel > riik > Garantie. Standardne garantii on tavaliselt 5 aastat.

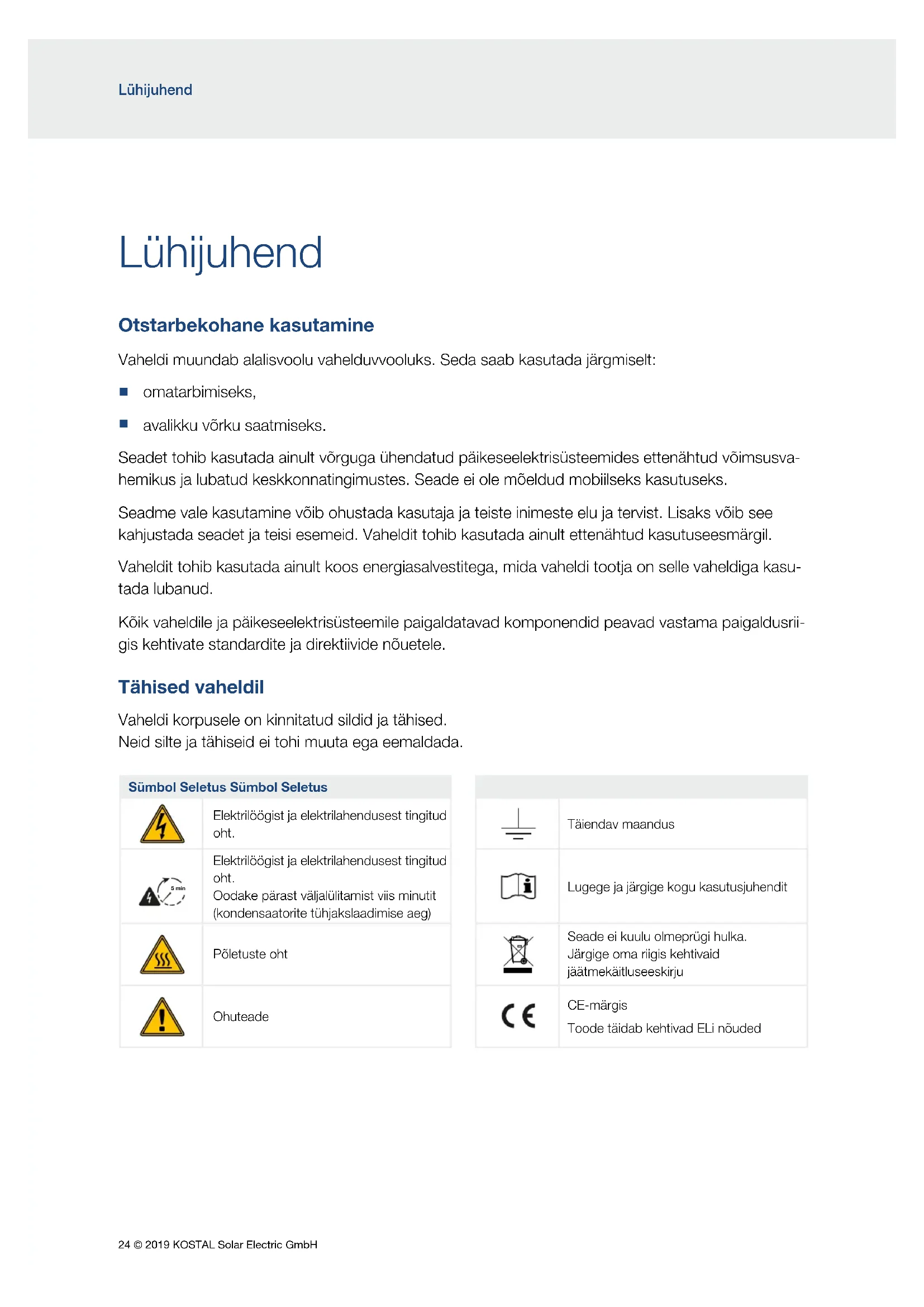

KASUTUSJUHEND IQ 5.5 Kostal

Otstarbekohane kasutamine

Vaheldi muundab alalisvoolu vahelduvvooluks. Seda saab kasutada järgmiselt:

omatarbimiseks,
■ avalikku võrku saatmiseks.

Seadet tohib kasutada ainult võrguga ühendatud päikeseelektrisüsteemides ettenähtud võimsusvahemikus ja lubatud keskkonnatingimustes. Seade ei ole mõeldud mobiilseks kasutuseks.

Seadme vale kasutamine võib ohustada kasutaja ja teiste inimeste elu ja tervist. Lisaks võib see kahjustada seadet ja teisi esemeid. Vaheldit tohib kasutada ainult ettenähtud kasutuseesmärgil.

Vaheldit tohib kasutada ainult koos energiasalvestitega, mida vaheldi tootja on selle vaheldiga kasutada lubanud.

Kõik vaheldile ja päikseelektrisüsteemile paigaldatavad komponendid peavad vastama paigaldusrii- gis kehtivate standardite ja direktiivide nõuetele.

Tähised vaheldil

Vaheldi korpusele on kinnitatud sildid ja tähised.

Neid silte ja tähiseid ei tohi muuta ega eemaldada.

Sümbol Seletus Sümbol Seletus

	Elektrilöögist ja elektrilahendusest tingitud oht.
	Elektrilöögist ja elektrilahendusest tingitud oht.Oodake pärast väljalülitarnist viis minutit (kondensaatorite tühjakslaadimise aeg)
	Põletuste oht
	Ohuteade

Ohutusjuhised

OHT!

ELUOHT ELEKTRILÖÖGI VÖI ELEKTRILAHENDUSE TÖTTU

Vaheldi sisemuses on eluohtlik pinge. Seadet tohivad avada ja selle juures töid teha ainult elektrikud.

Lülitage seade enne paigaldamist, hooldust ja remonti alati pingevabaks ning kindlustage see uuesti sisselülitamise vastu.

Päikeseelektrigeneraatorid/-kaablid võivad pingestuda kohe, kui neile langeb valgus.

Töötava seadmega ei tohi ühendada ega töötavast seadmest lahutada alalisvoolukaableid, kuna tekkida vöivad ohtlikud elektrikaared. Lülitage alalisvoolupool enne pistikühenduste paigaldamist vöi eemaldamist pingevabaks!

HOIATUS!

PÕLETUSED KUUMADE OSADE TÕTTU

Enne hooldus- ja parandustöid laske seadmel jahtuda.

TULEOHT KUUMADE SEADMEOSADE TÔTTU

Mõned vaheldi komponendid võivad töötades kuumeneda üle 80 °C. Valige paigalduskoht vastavalt selle juhendi suunistele. Ventilatsiooniavad peavad alati olema vabad.

TULEOHT LIIGVOOLU JA TOITEKAABLI SOOJENEMISE TÖTTU

Paigaldage kaitseks liigvoolu vastu kaitselüliti.

TULEOHT EBAÕIGE PAIGALDAMISE TÕTTU

Valesti paigaldatud pistikud ja pesad võivad kuumeneda ning tekitada tulekahju. Järgige paigaldamisel kindlasti tootja juhendit ja suuniseid.

HOIATUS!

ISIKUKAHJU SEADME PURUNEMIŠE KÖRRAL

Sisendpinge lubatavate maksimumväärtuste ületamisel alalisvoolusisenditel võivad tekkida rasked kahjustused. Need võivad põhjustada seadme purunemist ja juuresviibivate inimeste raskeid vigastusi. Ka lühiajaline ülepinge võib põhjustada seadme kahjustusi.

OLULINE TEAVE

Vaheldit tohivad paigaldada, hooldada ja töökorras hoida vaid selleks koolitatud ja kvalifit-seeritud elektrikud. Elektrik vastutab kehtivate standardite ja eeskirjade järgimise ja rakendamise eest. Töid, mis võivad mõjutada energiaettevõtte vooluvõrku päikeseenergiaga toitmise kohas, tohivad teha ainult energiaettevõtte volitusega elektrikud. Sama kehtib ka vaheldi tehases seatud parameetrite muutmise kohta Webserveris.

Veenduge, et vaheldi vahelduvvoolu ühendusklemmi faaside L1–L3 ja võrgu faaside asend ühtiks.

Kui kasutatakse rikkevoolukaitsmeid (RCD), võib vahelduvvoolupoolel kasutada A-tüüpi RCD-d ≥ 300 mA. A-tüüpi RCD kasutamine seatakse Webserveris. (Vaikimisi seade: ühilduvus A-tüüpi RCD-ga).

Vaheldiga ühendatud päikesepaneelid peavad vastama standardile IEC 61730 Class A.

Esmakasutuselevõtul peab vaheldil kasutada olema piisavalt päikeseelektrienergiat (vähemalt „min sisendpinge (U DCmin)“). Kui esmakasutuselevõtul ei ole pinge või vajalik võimsus piisav, lülitub vaheldi välja.

VÕIMALIK KAHJU

Vaheldi võib valele küljele asetamisel kahjustuda. Asetage vaheldi pärast pakendist väljavõt-mist alati tagumisele küljele.

Päikeseelektrigeneraatorite valesti ühendamine vöib vaheldit kahjustada. Kontrollige ühendust enne vaheldi kasutuselevöttu.

Paigaldamine

Paigaldage vaheldi ja võtke see kasutusele peatüki Paigaldamine järgi (alates Ik 56)

Täielik kasutusjuhend ja garantiitingimused

Üksikasjaliku kasutusjuhendi ning täiendava teabe vaheldi kohta (nt kasutada lubatud elektriarvestid, riigi seadete tegemine kasutuselevõtul ja riigid, kus vaheldit on lubatud kasutada) leiate veebilehelt www.kostal-solar-electric.com > Download > PIKO IQ > model > country > Operating manual

Teabe teenindus- ja garantiitingimuste kohta leiate eraldi dokumendist veebilehelt www.kostal-solar-electric.com > Download > PIKO IQ > model > country > Warranty

ELi vastavusdeklaratsioonid

Käesolevaga kinnitab firma KOSTAL Solar Electric GmbH, et selles dokumendis kirjeldatud vaheldid vastavad allpool nimetatud direktiivide olulistele nõuetele ja teistele asjakohastele sätetele.

■ Direktiiv 2014/30/EL (elektromagnetiline ühilduvus, EMC)
Direktiiv 2014/35/EL (teatud pingevahemikus kasutatavate elektriseadmete turul pakkumine – lühidalt: madalpingedirektiiv)
Direktiiv 2011/65/EL (RoHS) teatud ohtlike ainete kasutamise piiramiseks elektri- ja elektroonikaseadmetes

ELi üksikasjaliku vastavusdeklaratsiooni leiate veebilehelt

www.kostal-solar-electric.com > Download > PIKO IQ > model > country > Certificates.

Avatud lähtekoodiga litsents

See toode sisaldab avatud lähtekoodiga tarkvara, mida arendatakse kolmandate isikute poolt ja mis on litsentseeritud mh GPLi või LGPLi alusel.

Täiendavaid üksikasju sellel teemal ning kasutatud avatud lähtekoodiga tarkvara ja vastavate litsentside tekstide loendi leiate vaheldi veebisaidil (Webserver) (Ik 69) punkti Litsentsid alt.

Kontaktandmed ja teenindus

Tehnilistes küsimustes helistage meie teeninduse numbrile.

Riik Telefon E-post

Saksamaa [phone] - 222 [e-mail]
Šveits [phone] [e-mail]
Prantsusmaa [phone] [e-mail]
Kreeka [phone] [e-mail]
Itaalia [phone]	[e-mail]
Hispaania	[phone] [e-mail]
Türgi	[phone]	[e-mail]
Hiina	[phone]-7999	[e-mail]
