IQ 8.5 - Patareide laadija Kostal - Tasuta kasutusjuhend

Toote tüüp	Päikeseinverter
Kaubamärk	Kostal
Mudel	IQ 8.5
Rakendus	Päikesepaneelide alalisvoolu muundamine vahelduvvooluks omatarbimiseks või võrku andmiseks
Nimivõimsus AC	8,5 kW
Maksimaalne alalisvoolu sisendpinge	1000 V
Vahelduvvoolu väljundpinge	230/400 V kolmefaasiline
Kaitse	Kaitseaste IP65
Mõõtmed (P x L x K)	500 x 400 x 200 mm
Kaal	25 kg
Toide	Päikesepaneelid
Peamised funktsioonid	Seire integreeritud veebiserveri kaudu, võrku andmise haldus, lubatud energiamõõturid
Ohutus	Kaitse ülevoolu, ülepinge, maandusrikete eest; nõutav kaitselüliti ja tüüp A RCD ≥ 300 mA
Hooldus ja puhastus	Hooldus ainult kvalifitseeritud töötajatele; enne sekkumist lasta jahtuda
Varuosad ja remonditavus	Võtke ühendust Kostali müügijärgse teenindusega
Üldteave	Täieliku kasutusjuhendi leiate veebisaidilt www.kostal-solar-electric.com
Standardid	CE, RoHS, EMC ja madalpinge direktiivid

Korduma kippuvad küsimused - IQ 8.5 Kostal

Mis on Kostal IQ 8.5 inverteri põhifunktsioon?

Inverter IQ 8.5 muundab päikesepaneelide toodetud alalisvoolu vahelduvvooluks, mida saab kasutada omatarbimiseks või võrku andmiseks.

Millised on inverteriga seotud elektrilised ohud?

Inverterit läbivad surmavad pinged. Seadet tohib avada ainult kvalifitseeritud elektrik. Enne sekkumist tuleb pinge välja lülitada ja oodata viis minutit pärast seiskamist (kondensaatorite tühjenemine).

Kuidas inverterit õigesti paigaldada?

Paigalduse peab tegema kvalifitseeritud elektrik vastavalt juhendi paigalduse peatüki juhistele. Järgige ohutusvahekaugusi ja kinnitage seade mittesüttivale pinnale.

Millist tüüpi kaitselüliti on soovitatav?

Kaitseks ülevoolu eest on vajalik kaitselüliti. Vahelduvvoolu poolel võib kasutada A-tüüpi rikkevoolukaitseseadet (RCD) ≥ 300 mA.

Kas inverterit saab kasutada mis tahes kaubamärgi päikesepaneelidega?

Jah, tingimusel, et paneelid vastavad standardile IEC 61730 klass A ja sisendpinge ei ületa näidatud maksimaalset väärtust.

Mida teha veakoodi korral inverteril?

Tutvuge täieliku kasutusjuhendiga, mis on saadaval veebis Kostali kodulehel. Võite ka ühendust võtta müügijärgse teenindusega, kasutades juhendis toodud kontaktandmeid.

Kuidas jälgida energiatootmist?

Inverteril on integreeritud veebiserver, mis on juurdepääsetav kohaliku võrgu kaudu. Saate vaadata tootmisandmeid ja muuta sätteid selle liidese kaudu.

Kas tehasesätteid on võimalik muuta?

Jah, sätteid saab muuta veebiserveri kaudu, kuid see peaks olema ainult elektrijaotaja poolt volitatud elektriku teha, kuna see võib mõjutada võrku.

Millised on garantiitingimused?

Garantiitingimused on saadaval veebisaidil www.kostal-solar-electric.com jaotises Allalaadimine > PIKO IQ > mudel > riik > Garantii.

Kuidas võtta ühendust müügijärgse teenindusega Prantsusmaal?

Prantsusmaa jaoks helistage numbril [phone] või kirjutage aadressil [e-mail]. Postiaadress on 11 rue Jacques Cartier, 78280 Guyancourt.

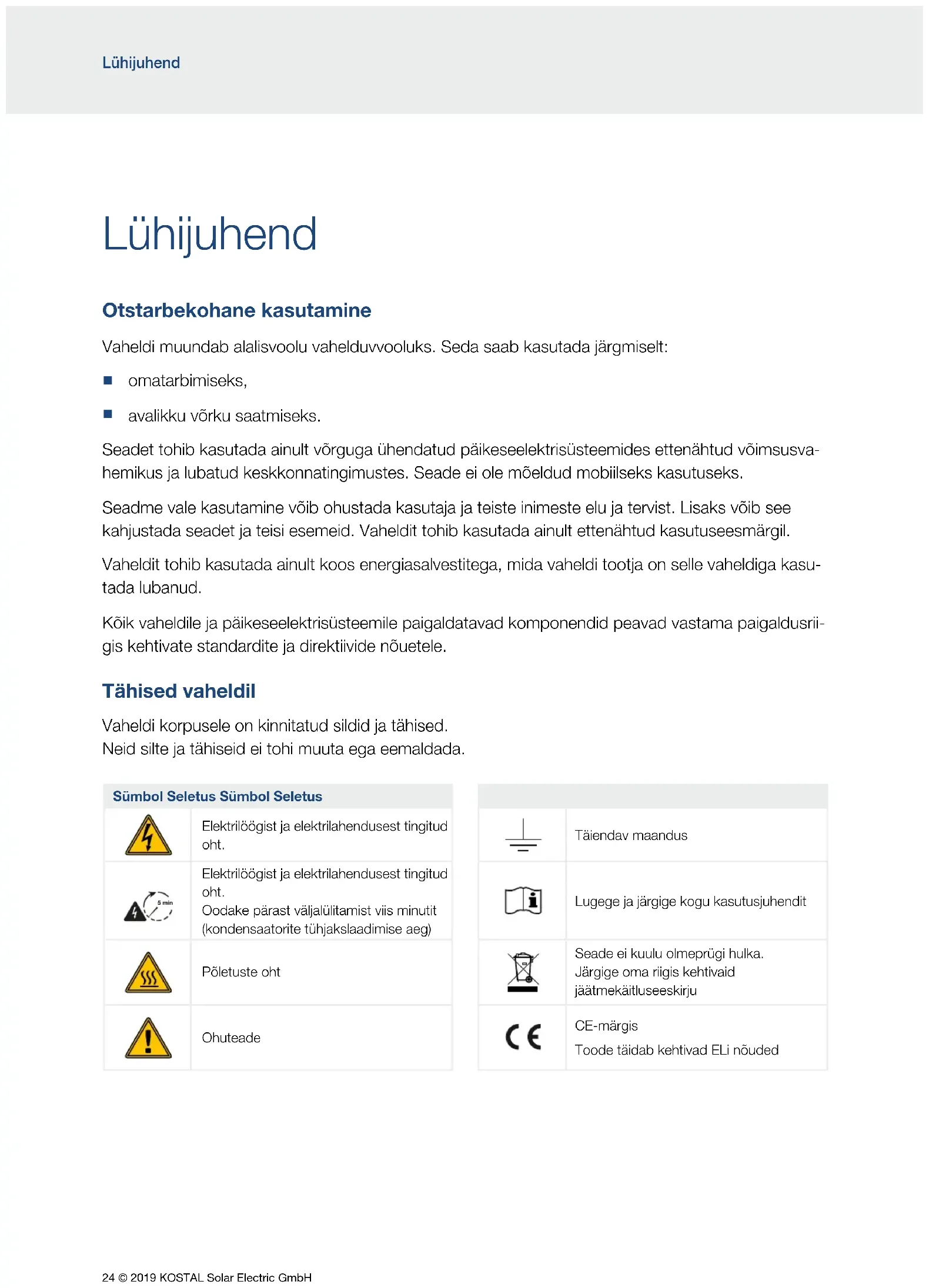

KASUTUSJUHEND IQ 8.5 Kostal

Otstarbekohane kasutamine

Vaheldi muundab alalisvoolu vahelduvvooluks. Seda saab kasutada järgmiselt:

omatarbimiseks,
■ avalikku võrku saatmiseks.

Seadet tohib kasutada ainult võrguga ühendatud päikeseelektrisüsteemides ettenähtud võimsusvahemikus ja lubatud keskkonnatingimustes. Seade ei ole mõeldud mobiilseks kasutuseks.

Seadme vale kasutamine võib ohustada kasutaja ja teiste inimeste elu ja tervist. Lisaks võib see kahjustada seadet ja teisi esemeid. Vaheldit tohib kasutada ainult ettenähtud kasutuseesmärgil.

Vaheldit tohib kasutada ainult koos energiasalvestitega, mida vaheldi tootja on selle vaheldiga kasutada lubanud.

Kõik vaheldile ja päikseelektrisüsteemile paigaldatavad komponendid peavad vastama paigaldusrii- gis kehtivate standardite ja direktiivide nõuetele.

Tähised vaheldil

Vaheldi korpusele on kinnitatud sildid ja tähised.

Neid silte ja tähiseid ei tohi muuta ega eemaldada.

Sümbol Seletus Sümbol Seletus

	Elektrilöögist ja elektrilahendusest tingitud oht.
	Elektrilöögist ja elektrilahendusest tingitud oht.Oodake pärast väljalülitarnist viis minutit (kondensaatorite tühjakslaadimise aeg)
	Põletuste oht
	Ohuteade

Ohutusjuhised

OHT!

ELUOHT ELEKTRILÖÖGI VÖI ELEKTRILAHENDUSE TÖTTU

Vaheldi sisemuses on eluohtlik pinge. Seadet tohivad avada ja selle juures töid teha ainult elektrikud.

Lülitage seade enne paigaldamist, hooldust ja remonti alati pingevabaks ning kindlustage see uuesti sisselülitamise vastu.

Päikeseelektrigeneraatorid/-kaablid võivad pingestuda kohe, kui neile langeb valgus.

Töötava seadmega ei tohi ühendada ega töötavast seadmest lahutada alalisvoolukaableid, kuna tekkida vöivad ohtlikud elektrikaared. Lülitage alalisvoolupool enne pistikühenduste paigaldamist vöi eemaldamist pingevabaks!

HOIATUS!

PÕLETUSED KUUMADE OSADE TÕTTU

Enne hooldus- ja parandustöid laske seadmel jahtuda.

TULEOHT KUUMADE SEADMEOSADE TÔTTU

Mõned vaheldi komponendid võivad töötades kuumeneda üle 80 °C. Valige paigalduskoht vastavalt selle juhendi suunistele. Ventilatsiooniavad peavad alati olema vabad.

TULEOHT LIIGVOOLU JA TOITEKAABLI SOOJENEMISE TÖTTU

Paigaldage kaitseks liigvoolu vastu kaitselüliti.

TULEOHT EBAÕIGE PAIGALDAMISE TÕTTU

Valesti paigaldatud pistikud ja pesad võivad kuumeneda ning tekitada tulekahju. Järgige paigaldamisel kindlasti tootja juhendit ja suuniseid.

HOIATUS!

ISIKUKAHJU SEADME PURUNEMIŠE KÖRRAL

Sisendpinge lubatavate maksimumväärtuste ületamisel alalisvoolusisenditel võivad tekkida rasked kahjustused. Need võivad põhjustada seadme purunemist ja juuresviibivate inimeste raskeid vigastusi. Ka lühiajaline ülepinge võib põhjustada seadme kahjustusi.

OLULINE TEAVE

Vaheldit tohivad paigaldada, hooldada ja töökorras hoida vaid selleks koolitatud ja kvalifit-seeritud elektrikud. Elektrik vastutab kehtivate standardite ja eeskirjade järgimise ja rakendamise eest. Töid, mis vöivad möjutada energiaettevõtte vooluvõrku päikeseenergiaga toitmise kohas, tohivad teha ainult energiaettevõtte volitusega elektrikud. Sama kehtib ka vaheldi tehases seatud parameetrite muutmise kohta Webserveris.

Veenduge, et vaheldi vahelduvvoolu ühendusklemmi faaside L1–L3 ja võrgu faaside asend ühtiks.

Kui kasutatakse rikkevoolukaitsmeid (RCD), võib vahelduvvoolupoolel kasutada A-tüüpi RCD-d ≥ 300 mA. A-tüüpi RCD kasutamine seatakse Webserveris. (Vaikimisi seade: ühilduvus A-tüüpi RCD-ga).

Vaheldiga ühendatud päikesepaneelid peavad vastama standardile IEC 61730 Class A.

Esmakasutuselevõtul peab vaheldil kasutada olema piisavalt päikeseelektrienergiat (vähemalt „min sisendpinge (U DCmin)“). Kui esmakasutuselevõtul ei ole pinge või vajalik võimsus piisav, lülitub vaheldi välja.

VÕIMALIK KAHJU

Vaheldi võib valele küljele asetamisel kahjustuda. Asetage vaheldi pärast pakendist väljavõt-mist alati tagumisele küljele.

Päikeseelektrigeneraatorite valesti ühendamine vöib vaheldit kahjustada. Kontrollige ühendust enne vaheldi kasutuselevöttu.

Paigaldamine

Paigaldage vaheldi ja võtke see kasutusele peatüki Paigaldamine järgi (alates Ik 56)

Täielik kasutusjuhend ja garantiitingimused

Üksikasjaliku kasutusjuhendi ning täiendava teabe vaheldi kohta (nt kasutada lubatud elektriarvestid, riigi seadete tegemine kasutuselevõtul ja riigid, kus vaheldit on lubatud kasutada) leiate veebilehelt www.kostal-solar-electric.com > Download > PIKO IQ > model > country > Operating manual

Teabe teenindus- ja garantiitingimuste kohta leiate eraldi dokumendist veebilehelt www.kostal-solar-electric.com > Download > PIKO IQ > model > country > Warranty

ELi vastavusdeklaratsioonid

Käesolevaga kinnitab firma KOSTAL Solar Electric GmbH, et selles dokumendis kirjeldatud vaheldid vastavad allpool nimetatud direktiivide olulistele nõuetele ja teistele asjakohastele sätetele.

■ Direktiiv 2014/30/EL (elektromagnetiline ühilduvus, EMC)
Direktiiv 2014/35/EL (teatud pingevahemikus kasutatavate elektriseadmete turul pakkumine – lühidalt: madalpingedirektiiv)
Direktiiv 2011/65/EL (RoHS) teatud ohtlike ainete kasutamise piiramiseks elektri- ja elektroonikaseadmetes

ELi üksikasjaliku vastavusdeklaratsiooni leiate veebilehelt

www.kostal-solar-electric.com > Download > PIKO IQ > model > country > Certificates.

Avatud lähtekoodiga litsents

See toode sisaldab avatud lähtekoodiga tarkvara, mida arendatakse kolmandate isikute poolt ja mis on litsentseeritud mh GPLi või LGPLi alusel.

Täiendavaid üksikasju sellel teemal ning kasutatud avatud lähtekoodiga tarkvara ja vastavate litsentside tekstide loendi leiate vaheldi veebisaidil (Webserver) (Ik 69) punkti Litsentsid alt.

Kontaktandmed ja teenindus

Tehnilistes küsimustes helistage meie teeninduse numbrile.

Riik Telefon E-post

Saksamaa [phone] - 222 [e-mail]
Šveits [phone] [e-mail]
Prantsusmaa [phone] [e-mail]
Kreeka [phone] [e-mail]
Itaalia [phone]	[e-mail]
Hispaania	[phone] [e-mail]
Türgi	[phone]	[e-mail]
Hiina	[phone]-7999	[e-mail]
