IQ 3.0 - Patareide laadija Kostal - Tasuta kasutusjuhend

Toote tüüp	Päikesepaneeli inverter
Bränd	Kostal
Mudel	IQ 3.0 (PIKO IQ)
Nõuetekohane kasutus	Võrku ühendatud päikeseelektrijaam
Sisendtoide	Päikesepaneelide alalisvool (DC)
Väljundtoide	Kolmefaasiline vahelduvvool (AC) (faasid L1, L2, L3)
Kaitse	Kaitselüliti, A-tüüpi rikkevoolukaitseseade ≥ 300 mA, ülepingekaitse
Töötemperatuur	Võib komponentidel ületada 80 °C
Standardid	CE, IEC 61730 klass A (paneelid)
Hinnanguline kaal	Umbes 15 kg
Hinnangulised mõõtmed	Umbes 600 x 400 x 200 mm
Kaitsetase	Juhendis määramata
Ohutusjuhised	Elektrilöögi oht, põletusoht, oodake pärast väljalülitamist 5 minutit
Hooldus	Veenduge, et õhuavad on vabad
Müügijärgne teenindus (Prantsusmaa)	Telefon: [phone], e-post: [e-mail]
Garantii	Tingimusi vaata www.kostal-solar-electric.com

Korduma kippuvad küsimused - IQ 3.0 Kostal

Kuidas paigaldada Kostal IQ 3.0 inverterit?

Paigalduse peab teostama kvalifitseeritud elektrik. Järgige kiirpaigaldusjuhendit (juhendi lk 28). Paigaldage inverter tagaseinale (radiaatorile) ja järgige ohutuskaugusi.

Milliseid ohutusjuhiseid tuleb järgida?

Surmaoht elektrilöögi tõttu: ärge avage seadet ilma toidet katkestamata ja ootamata 5 minutit. Põletusoht: laske enne sekkumist jahtuda. Paigaldage kaitselüliti ja kasutage A-tüüpi rikkevoolukaitseseadet ≥ 300 mA.

Kuidas ühendada inverteri alalisvoolukaableid?

Ärge kunagi ühendage ega lahutage alalisvoolukaableid pinge all. Lülitage alalisvoolupool esmalt pingevabaks (katkestage päikesegeneraator), seejärel ühendage või lahutage pistikühendused.

Mida teha ülepinge või sisendpinge ületamise korral?

Maksimaalse alalisvoolu sisendpinge ületamine võib seadet hävitada ja põhjustada tõsiseid vigastusi. Järgige piirväärtusi. Ülepingekaitse on integreeritud, kuid kontrollige paigaldust.

Kuidas inverter pingevabaks teha?

Lülitage seade lüliti või veebiserveri kaudu välja. Seejärel katkestage vahelduvvoolu kaitselüliti ja alalisvooluallikad. Oodake 5 minutit, et kondensaatorid tühjeneksid, enne kui avate seadme.

Kust leida täielik kasutusjuhend ja garantiitingimused?

Üksikasjalik kasutusjuhend on saadaval veebis: www.kostal-solar-electric.com > Download > PIKO IQ > mudel > riik. Garantiitingimused on eraldi dokumendis samal saidil.

Milliseid päikesepaneele saan IQ 3.0-ga kasutada?

Päikesepaneelid peavad vastama standardile IEC 61730 klass A. Kontrollige inverteri pinget ja maksimaalset võimsust tehnilistes kirjeldustes.

Kuidas konfigureerida inverteri võrguseadeid?

Võrguparameetreid (nt faaside määramine, rikkevoolukaitseseadme tüüp) saab muuta integreeritud veebiserveri kaudu. Tähelepanu: ainult turustaja volitatud elektrikud võivad muuta võrku mõjutavaid sätteid.

Mida teha, kui inverter kuvab vea või tõrke?

Vaadake veakoodide kohta kasutusjuhendit. Pääsete logidele juurde veebiserveri kaudu. Kui probleem püsib, võtke ühendust müügijärgse teenindusega (vt kontaktandmeid juhendist).

Kuidas võtta ühendust Kostali müügijärgse teenindusega Prantsusmaal?

Telefon: [phone], e-post: [e-mail]. Aadress: 11 rue Jacques Cartier, 78280 Guyancourt, Prantsusmaa.

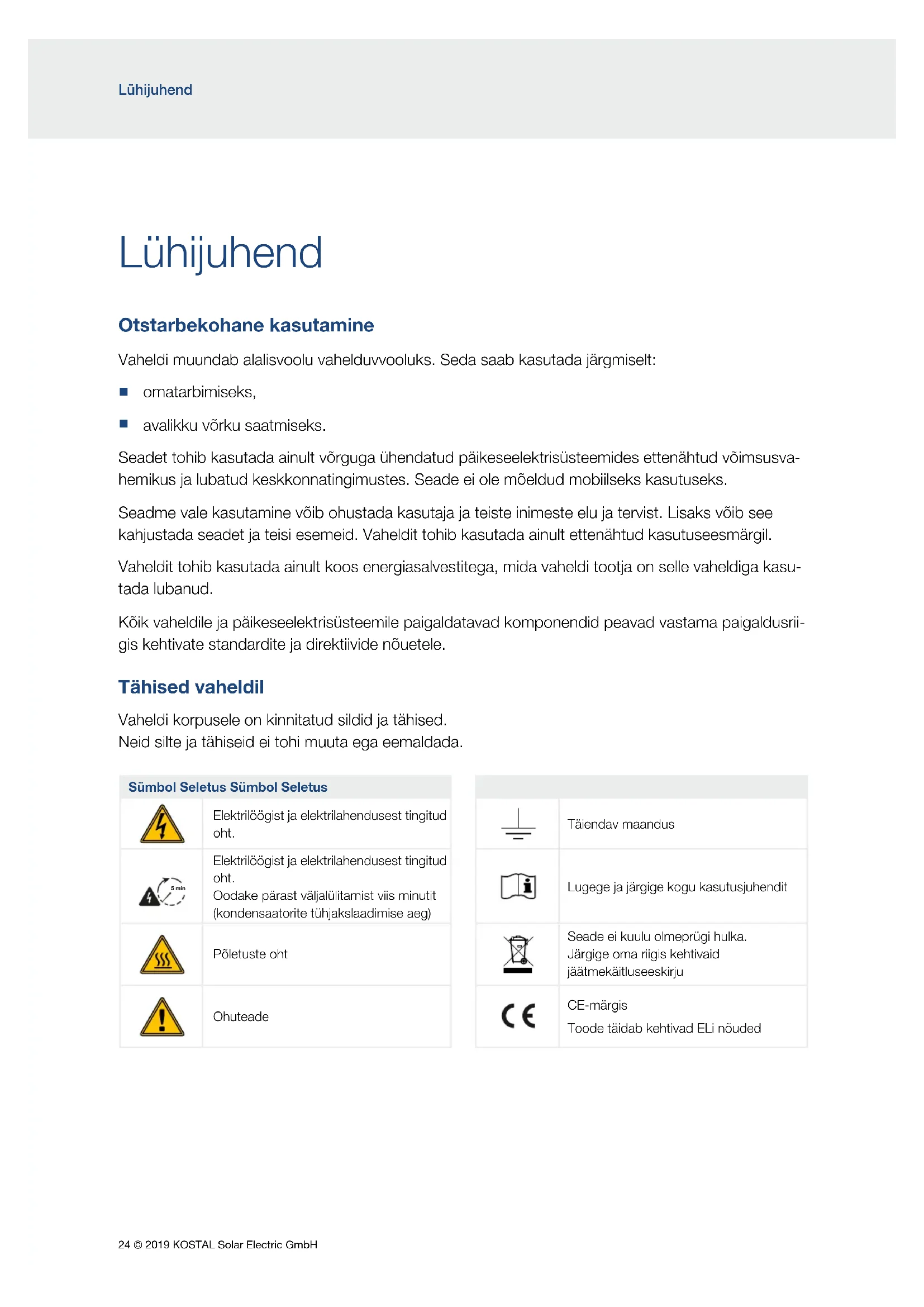

KASUTUSJUHEND IQ 3.0 Kostal

Otstarbekohane kasutamine

Vaheldi muundab alalisvoolu vahelduvvooluks. Seda saab kasutada järgmiselt:

omatarbimiseks,
■ avalikku võrku saatmiseks.

Seadet tohib kasutada ainult võrguga ühendatud päikeseelektrisüsteemides ettenähtud võimsusvahemikus ja lubatud keskkonnatingimustes. Seade ei ole mõeldud mobiilseks kasutuseks.

Seadme vale kasutamine võib ohustada kasutaja ja teiste inimeste elu ja tervist. Lisaks võib see kahjustada seadet ja teisi esemeid. Vaheldit tohib kasutada ainult ettenähtud kasutuseesmärgil.

Vaheldit tohib kasutada ainult koos energiasalvestitega, mida vaheldi tootja on selle vaheldiga kasutada lubanud.

Kõik vaheldile ja päikseelektrisüsteemile paigaldatavad komponendid peavad vastama paigaldusrii-gis kehtivate standardite ja direktiivide nõuetele.

Tähised vaheldil

Vaheldi korpusele on kinnitatud sildid ja tähised.

Neid silte ja tähiseid ei tohi muuta ega eemaldada.

Sümbol Seletus Sümbol Seletus

	Elektrilöögist ja elektrilahendusest tingitud oht.
	Elektrilöögist ja elektrilahendusest tingitud oht.Oodake pärast väljalülitarnist viis minutit (kondensaatorite tühjakslaadimise aeg)
	Põletuste oht
	Ohuteade

Ohutusjuhised

OHT!

ELUOHT ELEKTRILÖÖGI VÖI ELEKTRILAHENDUSE TÖTTU

Vaheldi sisemuses on eluohtlik pinge. Seadet tohivad avada ja selle juures töid teha ainult elektrikud.

Lülitage seade enne paigaldamist, hooldust ja remonti alati pingevabaks ning kindlustage see uuesti sisselülitamise vastu.

Päikeseelektrigeneraatorid/-kaablid võivad pingestuda kohe, kui neile langeb valgus.

Töötava seadmega ei tohi ühendada ega töötavast seadmest lahutada alalisvoolukaableid, kuna tekkida vöivad ohtlikud elektrikaared. Lülitage alalisvoolupool enne pistikühenduste paigaldamist vöi eemaldamist pingevabaks!

HOIATUS!

PÕLETUSED KUUMADE OSADE TÕTTU

Enne hooldus- ja parandustöid laske seadmel jahtuda.

TULEOHT KUUMADE SEADMEOSADE TÔTTU

Mõned vaheldi komponendid võivad töötades kuumeneda üle 80 °C. Valige paigalduskoht vastavalt selle juhendi suunistele. Ventilatsiooniavad peavad alati olema vabad.

TULEOHT LIIGVOOLU JA TOITEKAABLI SOOJENEMISE TÖTTU

Paigaldage kaitseks liigvoolu vastu kaitselüliti.

TULEOHT EBAÕIGE PAIGALDAMISE TÕTTU

Valesti paigaldatud pistikud ja pesad võivad kuumeneda ning tekitada tulekahju. Järgige paigaldamisel kindlasti tootja juhendit ja suuniseid.

HOIATUS!

ISIKUKAHJU SEADME PURUNEMIŠE KÖRRAL

Sisendpinge lubatavate maksimumväärtuste ületamisel alalisvoolusisenditel võivad tekkida rasked kahjustused. Need võivad põhjustada seadme purunemist ja juuresviibivate inimeste raskeid vigastusi. Ka lühiajaline ülepinge võib põhjustada seadme kahjustusi.

OLULINE TEAVE

Vaheldit tohivad paigaldada, hooldada ja töökorras hoida vaid selleks koolitatud ja kvalifit-seeritud elektrikud. Elektrik vastutab kehtivate standardite ja eeskirjade järgimise ja rakendamise eest. Töid, mis võivad mõjutada energiaettevõtte vooluvõrku päikeseenergiaga toitmise kohas, tohivad teha ainult energiaettevõtte volitusega elektrikud. Sama kehtib ka vaheldi tehases seatud parameetrite muutmise kohta Webserveris.

Veenduge, et vaheldi vahelduvvoolu ühendusklemmi faaside L1–L3 ja võrgu faaside asend ühtiks.

Kui kasutatakse rikkevoolukaitsmeid (RCD), võib vahelduvvoolupoolel kasutada A-tüüpi RCD-d ≥ 300 mA. A-tüüpi RCD kasutamine seatakse Webserveris. (Vaikimisi seade: ühilduvus A-tüüpi RCD-ga).

Vaheldiga ühendatud päikesepaneelid peavad vastama standardile IEC 61730 Class A.

Esmakasutuselevõtul peab vaheldil kasutada olema piisavalt päikeseelektrienergiat (vähemalt „min sisendpinge (U DCmin)“). Kui esmakasutuselevõtul ei ole pinge või vajalik võimsus piisav, lülitub vaheldi välja.

VÕIMALIK KAHJU

Vaheldi võib valele küljele asetamisel kahjustuda. Asetage vaheldi pärast pakendist väljavõt-mist alati tagumisele küljele.

Päikeseelektrigeneraatorite valesti ühendamine vöib vaheldit kahjustada. Kontrollige ühendust enne vaheldi kasutuselevöttu.

Paigaldamine

Paigaldage vaheldi ja võtke see kasutusele peatüki Paigaldamine järgi (alates Ik 56)

Täielik kasutusjuhend ja garantiitingimused

Üksikasjaliku kasutusjuhendi ning täiendava teabe vaheldi kohta (nt kasutada lubatud elektriarvestid, riigi seadete tegemine kasutuselevõtul ja riigid, kus vaheldit on lubatud kasutada) leiate veebilehelt www.kostal-solar-electric.com > Download > PIKO IQ > model > country > Operating manual

Teabe teenindus- ja garantiitingimuste kohta leiate eraldi dokumendist veebilehelt www.kostal-solar-electric.com > Download > PIKO IQ > model > country > Warranty

ELi vastavusdeklaratsioonid

Käesolevaga kinnitab firma KOSTAL Solar Electric GmbH, et selles dokumendis kirjeldatud vaheldid vastavad allpool nimetatud direktiivide olulistele nõuetele ja teistele asjakohastele sätetele.

■ Direktiiv 2014/30/EL (elektromagnetiline ühilduvus, EMC)
Direktiiv 2014/35/EL (teatud pingevahemikus kasutatavate elektriseadmete turul pakkumine – lühidalt: madalpingedirektiiv)
Direktiiv 2011/65/EL (RoHS) teatud ohtlike ainete kasutamise piiramiseks elektri- ja elektroonikaseadmetes

ELi üksikasjaliku vastavusdeklaratsiooni leiate veebilehelt

www.kostal-solar-electric.com > Download > PIKO IQ > model > country > Certificates.

Avatud lähtekoodiga litsents

See toode sisaldab avatud lähtekoodiga tarkvara, mida arendatakse kolmandate isikute poolt ja mis on litsentseeritud mh GPLi või LGPLi alusel.

Täiendavaid üksikasju sellel teemal ning kasutatud avatud lähtekoodiga tarkvara ja vastavate litsentside tekstide loendi leiate vaheldi veebisaidil (Webserver) (Ik 69) punkti Litsentsid alt.

Kontaktandmed ja teenindus

Tehnilistes küsimustes helistage meie teeninduse numbrile.

Riik Telefon E-post

Saksamaa [phone] - 222 [e-mail]
Šveits [phone] [e-mail]
Prantsusmaa [phone] [e-mail]
Kreeka [phone] [e-mail]
Itaalia [phone]	[e-mail]
Hispaania	[phone] [e-mail]
Türgi	[phone]	[e-mail]
Hiina	[phone]-7999	[e-mail]
