Tipo di prodotto	Inverter fotovoltaico
Marca	Kostal
Modello	IQ 8.5
Applicazione	Conversione della corrente continua dei pannelli solari in corrente alternata per autoconsumo o immissione in rete
Potenza nominale AC	8,5 kW
Tensione di ingresso DC massima	1000 V
Tensione di uscita AC	230/400 V trifase
Protezione	Grado di protezione IP65
Dimensioni (L x l x H)	500 x 400 x 200 mm
Peso	25 kg
Alimentazione	Pannelli solari fotovoltaici
Funzioni principali	Monitoraggio tramite server web integrato, gestione dell'immissione, contatori di energia autorizzati
Sicurezza	Protezione contro sovracorrenti, sovratensioni, guasti a terra; requisito di un interruttore automatico e di un RCD tipo A ≥ 300 mA
Manutenzione e pulizia	Manutenzione riservata a personale qualificato; lasciare raffreddare prima dell'intervento
Ricambi e riparabilità	Contattare il servizio post-vendita Kostal
Informazioni generali	Consultare il manuale d'uso completo su www.kostal-solar-electric.com
Norme	CE, RoHS, direttive EMC e bassa tensione

Domande frequenti - IQ 8.5 Kostal

Qual è la funzione principale dell'inverter Kostal IQ 8.5?

L'inverter IQ 8.5 trasforma la corrente continua prodotta dai pannelli solari in corrente alternata, utilizzabile per l'autoconsumo o l'immissione nella rete elettrica pubblica.

Quali sono i rischi elettrici legati all'inverter?

Tensioni mortali attraversano l'inverter. Solo un elettricista qualificato può aprire il dispositivo. È necessario mettere fuori tensione prima di qualsiasi intervento e attendere cinque minuti dopo lo spegnimento (scarica dei condensatori).

Come installare correttamente l'inverter?

L'installazione deve essere eseguita da un elettricista qualificato secondo le istruzioni del capitolo Installazione del manuale. Assicurarsi di rispettare le distanze di sicurezza e di fissare il dispositivo su una superficie non infiammabile.

Quale tipo di interruttore automatico è raccomandato?

Un interruttore automatico di protezione è necessario per evitare sovracorrenti. Lato AC, può essere utilizzato un dispositivo differenziale residuo (RCD) di tipo A ≥ 300 mA.

L'inverter può essere utilizzato con pannelli solari di qualsiasi marca?

Sì, a condizione che i pannelli siano conformi alla norma CEI 61730 classe A e che la tensione di ingresso non superi il valore massimo indicato.

Cosa fare in caso di codice di errore sull'inverter?

Consultare il manuale d'uso integrale disponibile online sul sito di Kostal. È inoltre possibile contattare il servizio post-vendita ai recapiti forniti nel manuale.

Come monitorare la produzione di energia?

L'inverter dispone di un server web integrato accessibile tramite la rete locale. È possibile visualizzare i dati di produzione e modificare i parametri tramite questa interfaccia.

È possibile modificare le impostazioni di fabbrica?

Sì, le impostazioni possono essere modificate tramite il server web, ma ciò deve essere riservato a un elettricista autorizzato dal distributore di elettricità, poiché può influenzare la rete.

Quali sono le condizioni di garanzia?

Le condizioni di garanzia sono disponibili sul sito www.kostal-solar-electric.com nella sezione Download > PIKO IQ > modello > paese > Garanzia.

Come contattare il servizio post-vendita in Francia?

Per la Francia, chiamare il [phone] o scrivere a [e-mail]. L'indirizzo postale è 11 rue Jacques Cartier, 78280 Guyancourt.

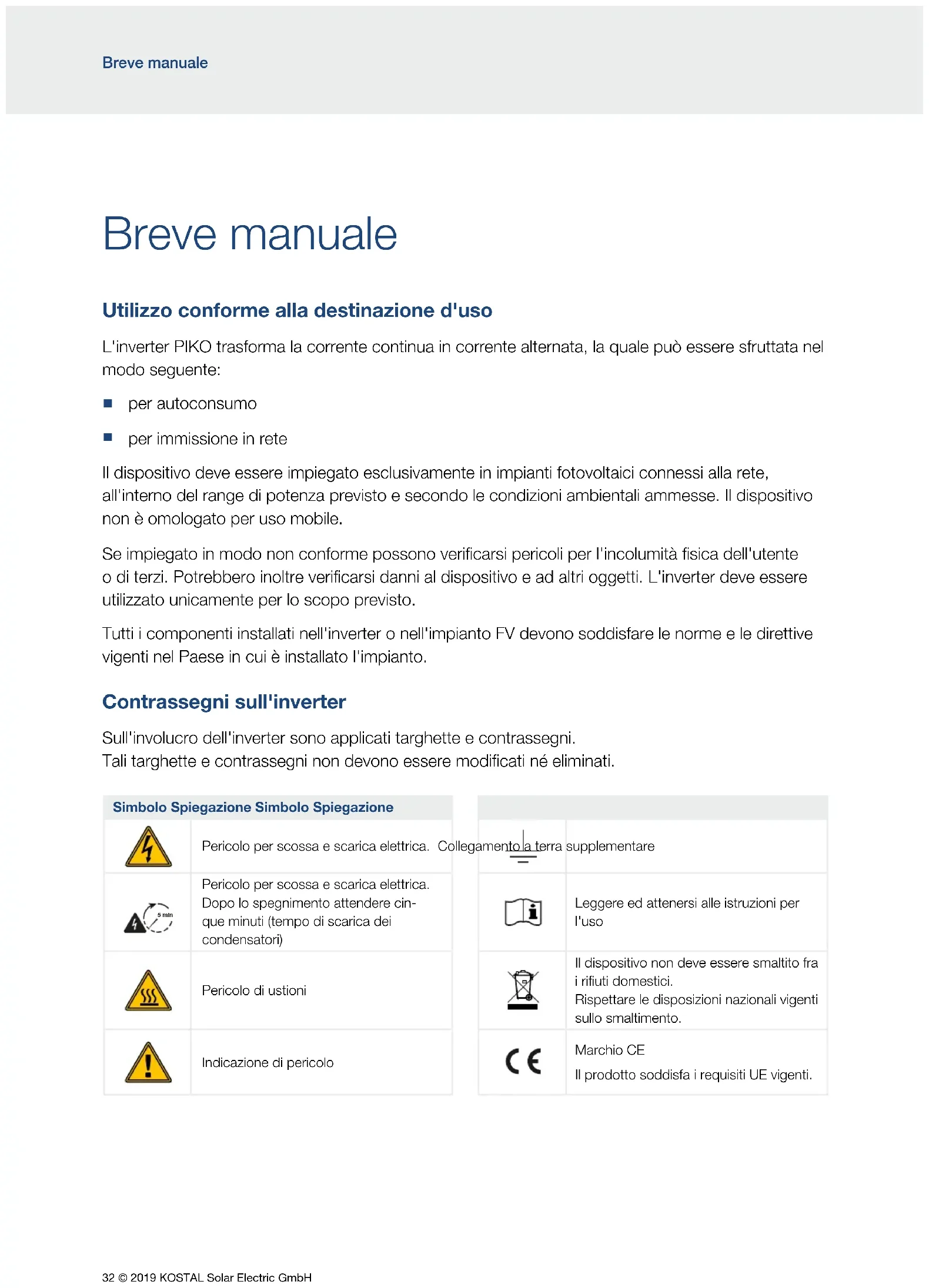

MANUALE UTENTE IQ 8.5 Kostal

Utilizzo conforme alla destinazione d'uso

L'inverter PIKO trasforma la corrente continua in corrente alternata, la quale può essere sfruttata nel modo seguente:

per autoconsumo
■ per immissione in rete

Il dispositivo deve essere impiegato esclusivamente in impianti fotovoltaici connessi alla rete, all'interno del range di potenza previsto e secondo le condizioni ambientali ammesse. Il dispositivo non è omologato per uso mobile.

Se impiegato in modo non conforme possono verificarsi pericoli per l'incolumità fisica dell'utente o di terzi. Potrebbero inoltre verificarsi danni al dispositivo e ad altri oggetti. L'inverter deve essere utilizzato unicamente per lo scopo previsto.

Tutti i componenti installati nell'inverter o nell'impianto FV devono soddisfare le norme e le direttive vigenti nel Paese in cui è installato l'impianto.

Contrassegni sull'inverter

Sull'involucro dell'inverter sono applicati targhette e contrassegni.

Tali targhette e contrassegni non devono essere modificati né eliminati.

Simbolo Spiegazione Simbolo Spiegazione
	Pericolo per scossa e scarica elettrica. Collegame arra supplementare
	Pericolo per scossa e scarica elettrica.Dopo lo spegnimento attendere cin-que minuti (tempo di scarica dei condensatori)		Leggere ed attenersi alle istruzioni per l'uso
	Pericolo di ustioni		Il dispositivo non deve essere smaltito fra i rifiuti domestici.Rispettare le disposizioni nazionali vigenti sullo smaltimento.
	Indicazione di pericolo		Marchio CEIl prodotto soddisfa i requisiti UE vigenti.

Indicazioni di sicurezza

PERICOLO!

PERICOLO DI MORTE PER SCOSSA E SCARICA ELETTRICA

Nell'inverter si trovano tensioni mortali. Solo un elettricista specializzato può aprire il dispositivo e operare su di esso.

Durante l'installazione, la manutenzione o la riparazione, togliere sempre la tensione al dispositivo e impedirne la riaccensione.

I moduli/cavi dell'impianto FV possono essere in tensione se il campo fotovoltaico è irradiato.

Durante il funzionamento, i cavi CC non devono essere collegati o scollegati dal dispositivo, poiché potrebbero verificarsi pericolosi archi elettrici. Togliere la tensione lato CC, poi collegare o scollegare il connettore!

AVVERTENZA!

PERICOLO DI USTIONI A CAUSA DI COMPONENTI ROVENTI

Lasciare raffreddare il dispositivo prima di eseguire interventi di manutenzione e riparazione.

PERICOLO DI INCENDIO A CAUSA DI COMPONENTI SURRISCALDATI NEL DISPOSITIVO!

Durante il funzionamento alcuni componenti possono raggiungere una temperatura superiore agli 80 °C. Scegliere accuratamente il luogo di installazione secondo le indicazioni contenute in queste istruzioni. Tenere sempre libere le vie di aerazione.

PERICOLO D'INCENDIO PER SOVRACORRENTE E RISCALDAMENTO DEL CAVO DI RETE.

Inserire un interruttore automatico per la protezione contro sovracorrenti.

PERICOLO D'INCENDIO A CAUSA DI UN'INSTALLAZIONE NON ESEGUITA A REGOLA D'ARTE!

I connettori e le prese non assemblati correttamente possono surriscaldarsi e scatenare un incendio. Durante l'installazione seguire con attenzione le istruzioni e le indicazioni del costruttore.

AVVERTENZA!

DANNI ALLE PERSONE A CAUSA DELLA DISTRUZIONE DEL DISPOSITIVO!

Il superamento dei valori massimi consentiti di tensione sugli ingressi CC può portare a gravi danni, quali la distruzione del dispositivo e gravi lesioni anche a persone. Un superamento anche per breve tempo della tensione può provocare danni al dispositivo.

INFORMAZIONE IMPORTANTE

Soltanto gli elettricisti specializzati debitamente formati e qualificati sono autorizzati all'installazione, alla manutenzione e alla riparazione dell'inverter. Gli elettricisti specializzati sono responsabili del rispetto e dell'applicazione delle norme e disposizioni vigenti. Gli interventi che possono avere ripercussioni sulla rete elettrica del rispettivo distributore di servizi elettrici, responsabile dell'approvvigionamento energetico al punto di immissione dell'energia fotovoltaica, devono essere eseguiti unicamente da elettricisti specializzati e autorizzati dal medesimo distributore. Fra questi interventi è compresa anche la modifica dei parametri di fabbrica preimpostati, che può essere modificato tramite il server web.

Assicurarsi che le fasi L1-L3 sulla morsettiera CA dell'inverter e le fasi di rete siano assegnate in modo uniforme.

Se vengono utilizzati dispositivi di sicurezza della corrente di guasto (RCD), sul lato AC può essere utilizzato un RCD del tipo A ≥300 mA. L'utilizzo di un RCD del tipo A viene impostato nel Webserver. (Impostazione di default: compatibilità con RCD tipo A).

I moduli fotovoltaici collegati all'inverter devono soddisfare i requisiti della norma IEC 61730 classe A.

Per la prima messa in servizio deve essere presente almeno la “tensione di ingresso minima (U DC min.)” e deve essere disponibile una potenza superiore all'autoconsumo dell'inverter.

DANNI POSSIBILI

Pericolo di danneggiamento appoggiando l'inverter sul lato inferiore. Dopo aver tolto l'inverter dalla scatola si prega di appoggiarlo sempre sul lato posteriore (dissipatore di calore).

In caso di collegamento errato del generatore FV si può danneggiare l'inverter. Verificare il collegamento prima della messa in servizio.

Installazione

Eseguire il montaggio, l'installazione e la messa in servizio dell'inverter secondo le informazioni presenti nel capitolo Installazione, a partire da pagina 56

Istruzioni per l'uso complete e condizioni per la garanzia

Istruzioni per l'uso esaurienti ed altre informazioni relative all'inverter, come ad es. contatori di energia approvati, impostazioni di messa in servizio per i singoli stati, e paesi autorizzati all'uso degli inverter, sono disponibili in internet all'indirizzo

www.kostal-solar-electric.com > Download > PIKO IQ > modello > paese > Istruzioni per l'uso

Per informazioni relative alle condizioni di assistenza e garanzia consultare il documento a parte in www.kostal-solar-electric.com > Download > PIKO IQ > modello > paese > Garanzia

Dichiarazioni di conformità UE

La società KOSTAL Solar Electric GmbH dichiara con la presente che gli inverter descritti nel presente documento soddisfano i requisiti fondamentali e le altre disposizioni rilevanti delle direttive sotto indicate:

Direttiva 2014/30/EU (compatibilità elettromagnetica, EMC)
Direttiva 2014/35/EU (Messa a disposizione sul mercato del materiale elettrico destinato ad essere adoperato entro taluni limiti di tensione - in breve: Direttiva sulla bassa tensione)
Direttiva 2011/65/UE (RoHS) sulla restrizione dell'uso di determinate sostanze pericolose nelle apparecchiature elettriche ed elettroniche

Per una dichiarazione di conformità UE dettagliata consultare il sito Internet al seguente indirizzo: www.kostal-solar-electric.com > Download > PIKO IQ > modello > paese > Certificat.

Licenza Open Source

Questo prodotto contiene un software Open Source sviluppato da terzi e per il quale è stata concessa licenza sotto la GPL e/o LGPL.

Ulteriori dettagli su questo argomento e un elenco dei software Open Source utilizzati nonché dei relativi testi delle licenze sono riportati nel sito web (Webserver) dell'inverter (pagina 69) alla voce Licenze.

Contatti e assistenza

In caso di domande tecniche, si prega di rivolgersi alla nostra assistenza telefonica.

Paese Telefono E-mail

Germania [phone] - 222 [e-mail]
Svizzera [phone] [e-mail]
Francia [phone] [e-mail]
Grecia [phone] [e-mail]
Italia [phone]	[e-mail]
Spagna	[phone] [e-mail]
Turchia	[phone]
Cina [phone] -7999	[e-mail]
