IQ 5.5 - Inverter solare Kostal - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Inverter solare
Marca	Kostal
Modello	IQ 5.5
Utilizzo	Autoconsumo o immissione in rete
Potenza nominale	5,5 kW
Tensione di ingresso DC max.	1000 V
Intervallo di tensione MPPT	200 - 800 V
Tensione di uscita AC	230/400 V trifase
Frequenza di rete	50/60 Hz
Rendimento massimo	97,5 %
Grado di protezione	IP65
Peso	24 kg (stimato)
Dimensioni (L × A × P)	580 × 440 × 175 mm (stimato)
Temperatura di funzionamento	-25 °C a +60 °C
Raffreddamento	Ventilazione forzata
Connettività	Server web integrato, Ethernet
Display	No (tramite server web)
Sicurezza	Protezione contro sovracorrenti, surriscaldamento, scollegamento DC automatico dopo 5 min
Manutenzione	Pulire le aperture di ventilazione, verificare le connessioni
Conformità	CE, IEC 61730 classe A

Domande frequenti - IQ 5.5 Kostal

Come installare correttamente l'inverter Kostal IQ 5.5?

L'installazione deve essere eseguita da un elettricista qualificato. Seguire le istruzioni del capitolo Installazione a pagina 56. Assicurarsi di rispettare le distanze di sicurezza e di utilizzare un interruttore di protezione adatto.

Quali sono le precauzioni di sicurezza da prendere prima di qualsiasi intervento?

Prima di qualsiasi intervento, spegnere l'apparecchio e attendere 5 minuti per consentire la scarica dei condensatori. Indossare dispositivi di protezione individuale. L'inverter può raggiungere temperature superiori a 80 °C durante il funzionamento.

L'inverter può essere utilizzato all'aperto?

Sì, l'inverter ha una protezione IP65 che gli consente di resistere alle intemperie. Tuttavia, evitare l'esposizione diretta al sole e garantire una ventilazione sufficiente.

Come pulire l'inverter?

Pulire regolarmente le aperture di ventilazione con un panno morbido asciutto. Non utilizzare detergenti aggressivi. Assicurarsi che l'apparecchio sia spento.

Cosa fare in caso di guasto o messaggio di errore?

Consultare il server web integrato dell'inverter per ottenere informazioni dettagliate sull'errore. Se necessario, contattare il servizio post-vendita ai numeri indicati nel manuale.

Qual è la potenza massima dei pannelli solari collegabili?

La potenza massima dipende dalla tensione e dalla corrente di ingresso. Per l'IQ 5.5, la potenza nominale è di 5,5 kW. Rispettare i limiti di tensione DC (max 1000 V) e di corrente (non specificato, ma generalmente circa 15 A per tracker).

Come accedere all'interfaccia web dell'inverter?

Collegare l'inverter alla rete tramite Ethernet. Aprire un browser e inserire l'indirizzo IP dell'inverter (per impostazione predefinita è assegnato tramite DHCP). Consultare la pagina 69 del manuale per maggiori dettagli.

Quale tipo di interruttore installare sul lato AC?

Un interruttore di protezione adatto alla corrente nominale dell'inverter. Il manuale raccomanda un dispositivo differenziale residuo (RCD) di tipo A ≥ 300 mA.

L'inverter è compatibile con le batterie?

Il modello IQ 5.5 è un inverter solare standard senza gestione della batteria integrata. Per l'accumulo, sono necessari inverter ibridi.

Dove trovare le condizioni di garanzia?

Le condizioni di garanzia sono disponibili sul sito web di Kostal: www.kostal-solar-electric.com > Download > PIKO IQ > modello > paese > Garanzia. La garanzia standard è generalmente di 5 anni.

MANUALE UTENTE IQ 5.5 Kostal

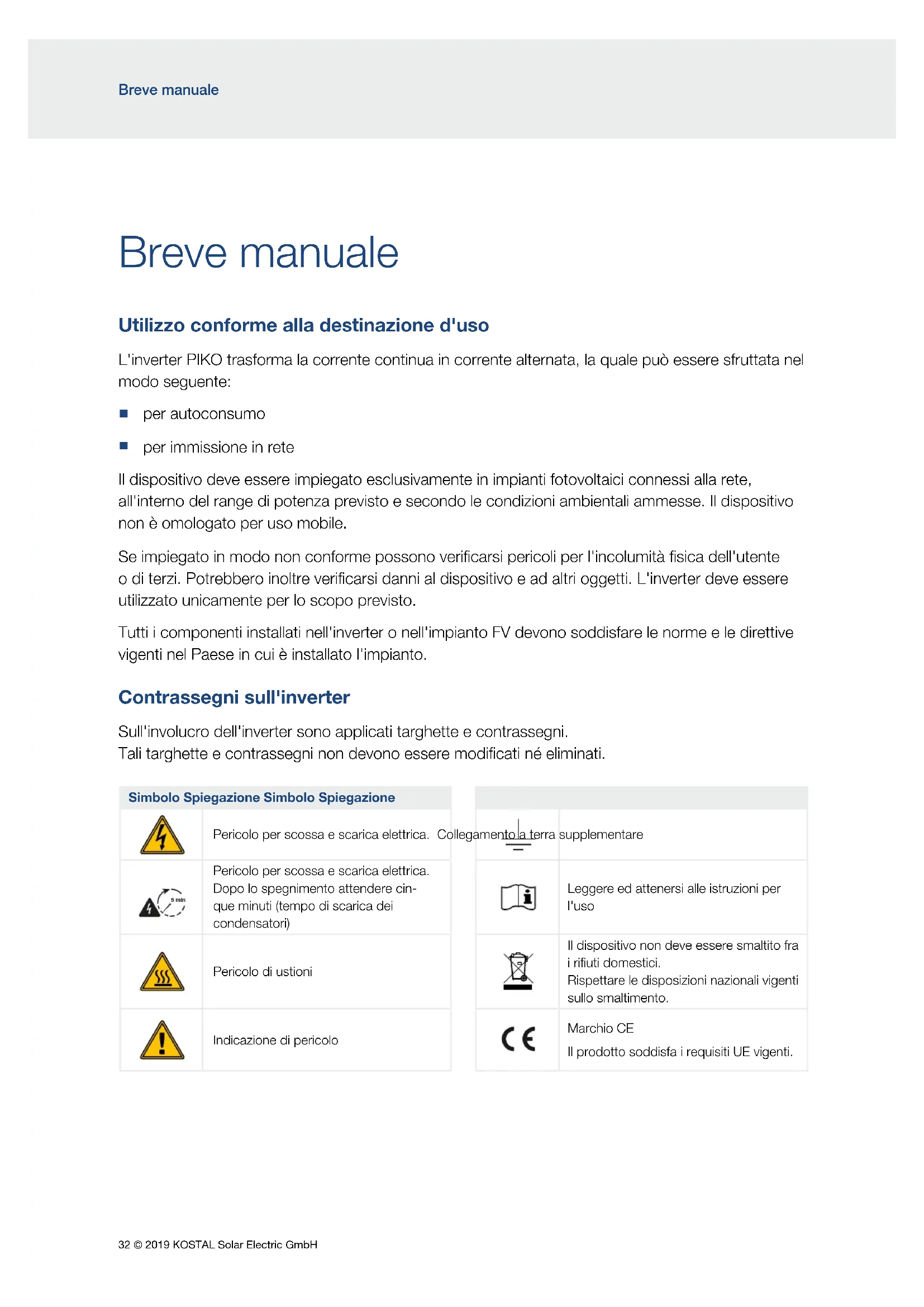

Utilizzo conforme alla destinazione d'uso

L'inverter PIKO trasforma la corrente continua in corrente alternata, la quale può essere sfruttata nel modo seguente:

per autoconsumo
■ per immissione in rete

Il dispositivo deve essere impiegato esclusivamente in impianti fotovoltaici connessi alla rete, all'interno del range di potenza previsto e secondo le condizioni ambientali ammesse. Il dispositivo non è omologato per uso mobile.

Se impiegato in modo non conforme possono verificarsi pericoli per l'incolumità fisica dell'utente o di terzi. Potrebbero inoltre verificarsi danni al dispositivo e ad altri oggetti. L'inverter deve essere utilizzato unicamente per lo scopo previsto.

Tutti i componenti installati nell'inverter o nell'impianto FV devono soddisfare le norme e le direttive vigenti nel Paese in cui è installato l'impianto.

Contrassegni sull'inverter

Sull'involucro dell'inverter sono applicati targhette e contrassegni.

Tali targhette e contrassegni non devono essere modificati né eliminati.

Simbolo Spiegazione Simbolo Spiegazione
	Pericolo per scossa e scarica elettrica. Collegame arra supplementare
	Pericolo per scossa e scarica elettrica.Dopo lo spegnimento attendere cin-que minuti (tempo di scarica dei condensatori)		Leggere ed attenersi alle istruzioni per l'uso
	Pericolo di ustioni		Il dispositivo non deve essere smaltito fra i rifiuti domestici.Rispettare le disposizioni nazionali vigenti sullo smaltimento.
	Indicazione di pericolo		Marchio CEIl prodotto soddisfa i requisiti UE vigenti.

Indicazioni di sicurezza

PERICOLO!

PERICOLO DI MORTE PER SCOSSA E SCARICA ELETTRICA

Nell'inverter si trovano tensioni mortali. Solo un elettricista specializzato può aprire il dispositivo e operare su di esso.

Durante l'installazione, la manutenzione o la riparazione, togliere sempre la tensione al dispositivo e impedirne la riaccensione.

I moduli/cavi dell'impianto FV possono essere in tensione se il campo fotovoltaico è irradiato.

Durante il funzionamento, i cavi CC non devono essere collegati o scollegati dal dispositivo, poiché potrebbero verificarsi pericolosi archi elettrici. Togliere la tensione lato CC, poi collegare o scollegare il connettore!

AVVERTENZA!

PERICOLO DI USTIONI A CAUSA DI COMPONENTI ROVENTI

Lasciare raffreddare il dispositivo prima di eseguire interventi di manutenzione e riparazione.

PERICOLO DI INCENDIO A CAUSA DI COMPONENTI SurrISCALDATI NEL DISPOSITIVO!

Durante il funzionamento alcuni componenti possono raggiungere una temperatura superiore agli 80 °C. Scegliere accuratamente il luogo di installazione secondo le indicazioni contenute in queste istruzioni. Tenere sempre libere le vie di aerazione.

PERICOLO D'INCENDIO PER SOVRACORRENTE E RISCALDAMENTO DEL CAVO DI RETE.

Inserire un interruttore automatico per la protezione contro sovracorrenti.

PERICOLO D'INCENDIO A CAUSA DI UN'INSTALLAZIONE NON ESEGUITA A REGOLA D'ARTE!

I connettori e le prese non assemblati correttamente possono surriscaldarsi e scatenare un incendio. Durante l'installazione seguire con attenzione le istruzioni e le indicazioni del costruttore.

AVVERTENZA!

DANNI ALLE PERSONE A CAUSA DELLA DISTRUZIONE DEL DISPOSITIVO!

Il superamento dei valori massimi consentiti di tensione sugli ingressi CC può portare a gravi danni, quali la distruzione del dispositivo e gravi lesioni anche a persone. Un superamento anche per breve tempo della tensione può provocare danni al dispositivo.

INFORMAZIONE IMPORTANTE

Soltanto gli elettricisti specializzati debitamente formati e qualificati sono autorizzati all'installazione, alla manutenzione e alla riparazione dell'inverter. Gli elettricisti specializzati sono responsabili del rispetto e dell'applicazione delle norme e disposizioni vigenti. Gli interventi che possono avere ripercussioni sulla rete elettrica del rispettivo distributore di servizi elettrici, responsabile dell'approvvigionamento energetico al punto di immissione dell'energia fotovoltaica, devono essere eseguiti unicamente da elettricisti specializzati e autorizzati dal medesimo distributore. Fra questi interventi è compresa anche la modifica dei parametri di fabbrica preimpostati, che può essere modificato tramite il server web.

Assicurarsi che le fasi L1-L3 sulla morsettiera CA dell'inverter e le fasi di rete siano assegnate in modo uniforme.

Se vengono utilizzati dispositivi di sicurezza della corrente di guasto (RCD), sul lato AC può essere utilizzato un RCD del tipo A ≥300 mA. L'utilizzo di un RCD del tipo A viene impostato nel Webserver. (Impostazione di default: compatibilità con RCD tipo A).

I moduli fotovoltaici collegati all'inverter devono soddisfare i requisiti della norma IEC 61730 classe A.

Per la prima messa in servizio deve essere presente almeno la “tensione di ingresso minima (U DC min.)” e deve essere disponibile una potenza superiore all'autoconsumo dell'inverter.

DANNI POSSIBILI

Pericolo di danneggiamento appoggiando l'inverter sul lato inferiore. Dopo aver tolto l'inverter dalla scatola si prega di appoggiarlo sempre sul lato posteriore (dissipatore di calore).

In caso di collegamento errato del generatore FV si può danneggiare l'inverter. Verificare il collegamento prima della messa in servizio.

Installazione

Eseguire il montaggio, l'installazione e la messa in servizio dell'inverter secondo le informazioni presenti nel capitolo Installazione, a partire da pagina 56

Istruzioni per l'uso complete e condizioni per la garanzia

Istruzioni per l'uso esaurienti ed altre informazioni relative all'inverter, come ad es. contatori di energia approvati, impostazioni di messa in servizio per i singoli stati, e paesi autorizzati all'uso degli inverter, sono disponibili in internet all'indirizzo

www.kostal-solar-electric.com > Download > PIKO IQ > modello > paese > Istruzioni per l'uso

Per informazioni relative alle condizioni di assistenza e garanzia consultare il documento a parte in www.kostal-solar-electric.com > Download > PIKO IQ > modello > paese > Garanzia

Dichiarazioni di conformità UE

La società KOSTAL Solar Electric GmbH dichiara con la presente che gli inverter descritti nel presente documento soddisfano i requisiti fondamentali e le altre disposizioni rilevanti delle direttive sotto indicate:

Direttiva 2014/30/EU (compatibilità elettromagnetica, EMC)
Direttiva 2014/35/EU (Messa a disposizione sul mercato del materiale elettrico destinato ad essere adoperato entro taluni limiti di tensione - in breve: Direttiva sulla bassa tensione)
Direttiva 2011/65/UE (RoHS) sulla restrizione dell'uso di determinate sostanze pericolose nelle apparecchiature elettriche ed elettroniche

Per una dichiarazione di conformità UE dettagliata consultare il sito Internet al seguente indirizzo: www.kostal-solar-electric.com > Download > PIKO IQ > modello > paese > Certificat.

Licenza Open Source

Questo prodotto contiene un software Open Source sviluppato da terzi e per il quale è stata concessa licenza sotto la GPL e/o LGPL.

Ulteriori dettagli su questo argomento e un elenco dei software Open Source utilizzati nonché dei relativi testi delle licenze sono riportati nel sito web (Webserver) dell'inverter (pagina 69) alla voce Licenze.

Contatti e assistenza

In caso di domande tecniche, si prega di rivolgersi alla nostra assistenza telefonica.

Paese Telefono E-mail

Germania [phone] - 222 [e-mail]
Svizzera [phone] [e-mail]
Francia [phone] [e-mail]
Grecia [phone] [e-mail]
Italia [phone]	[e-mail]
Spagna	[phone] [e-mail]
Turchia	[phone]
Cina [phone] -7999	[e-mail]
