IQ 5.5 - Inversor solar Kostal - Manual de utilização gratuito

Tipo de produto	Inversor solar
Marca	Kostal
Modelo	IQ 5.5
Utilização	Autoconsumo ou injeção na rede
Potência nominal	5,5 kW
Tensão de entrada DC máx.	1000 V
Faixa de tensão MPPT	200 - 800 V
Tensão de saída AC	230/400 V trifásico
Frequência da rede	50/60 Hz
Rendimento máximo	97,5 %
Índice de proteção	IP65
Peso	24 kg (estimado)
Dimensões (L × A × P)	580 × 440 × 175 mm (estimado)
Temperatura de operação	-25 °C a +60 °C
Arrefecimento	Ventilação forçada
Conectividade	Servidor web integrado, Ethernet
Display	Não (via servidor web)
Segurança	Proteção contra sobrecorrentes, superaquecimento, desconexão DC automática após 5 min
Manutenção	Limpar as aberturas de ventilação, verificar as conexões
Conformidade	CE, IEC 61730 classe A

Perguntas frequentes - IQ 5.5 Kostal

Como instalar corretamente o inversor Kostal IQ 5.5?

A instalação deve ser realizada por um eletricista qualificado. Siga as instruções do capítulo Instalação, página 56. Certifique-se de respeitar as distâncias de segurança e usar um disjuntor de proteção adequado.

Quais são as precauções de segurança a tomar antes de qualquer intervenção?

Antes de qualquer intervenção, desligue o aparelho e aguarde 5 minutos para permitir a descarga dos capacitores. Use equipamentos de proteção individual. O inversor pode atingir temperaturas superiores a 80 °C em funcionamento.

O inversor pode ser usado ao ar livre?

Sim, o inversor possui proteção IP65 que permite resistir às intempéries. No entanto, evite a exposição direta ao sol e garanta ventilação suficiente.

Como limpar o inversor?

Limpe regularmente as aberturas de ventilação com um pano macio seco. Não use produtos de limpeza agressivos. Certifique-se de que o aparelho está desligado.

O que fazer em caso de defeito ou mensagem de erro?

Consulte o servidor web integrado do inversor para obter informações detalhadas sobre o erro. Se necessário, contacte o serviço pós-venda pelos números indicados no manual.

Qual é a potência máxima dos painéis solares conectáveis?

A potência máxima depende da tensão e da corrente de entrada. Para o IQ 5.5, a potência nominal é de 5,5 kW. Respeite os limites de tensão DC (máx. 1000 V) e de corrente (não especificado, mas geralmente cerca de 15 A por tracker).

Como acessar a interface web do inversor?

Conecte o inversor à sua rede via Ethernet. Abra um navegador e digite o endereço IP do inversor (por padrão, é atribuído por DHCP). Consulte a página 69 do manual para mais detalhes.

Que tipo de disjuntor deve ser instalado no lado AC?

Um disjuntor de proteção adequado à corrente nominal do inversor. O manual recomenda um dispositivo diferencial residual (RCD) tipo A ≥ 300 mA.

O inversor é compatível com baterias?

O modelo IQ 5.5 é um inversor solar padrão sem gerenciamento de bateria integrado. Para armazenamento, são necessários inversores híbridos.

Onde encontrar as condições de garantia?

As condições de garantia estão disponíveis no site da Kostal: www.kostal-solar-electric.com > Download > PIKO IQ > modelo > país > Garantia. A garantia padrão é geralmente de 5 anos.

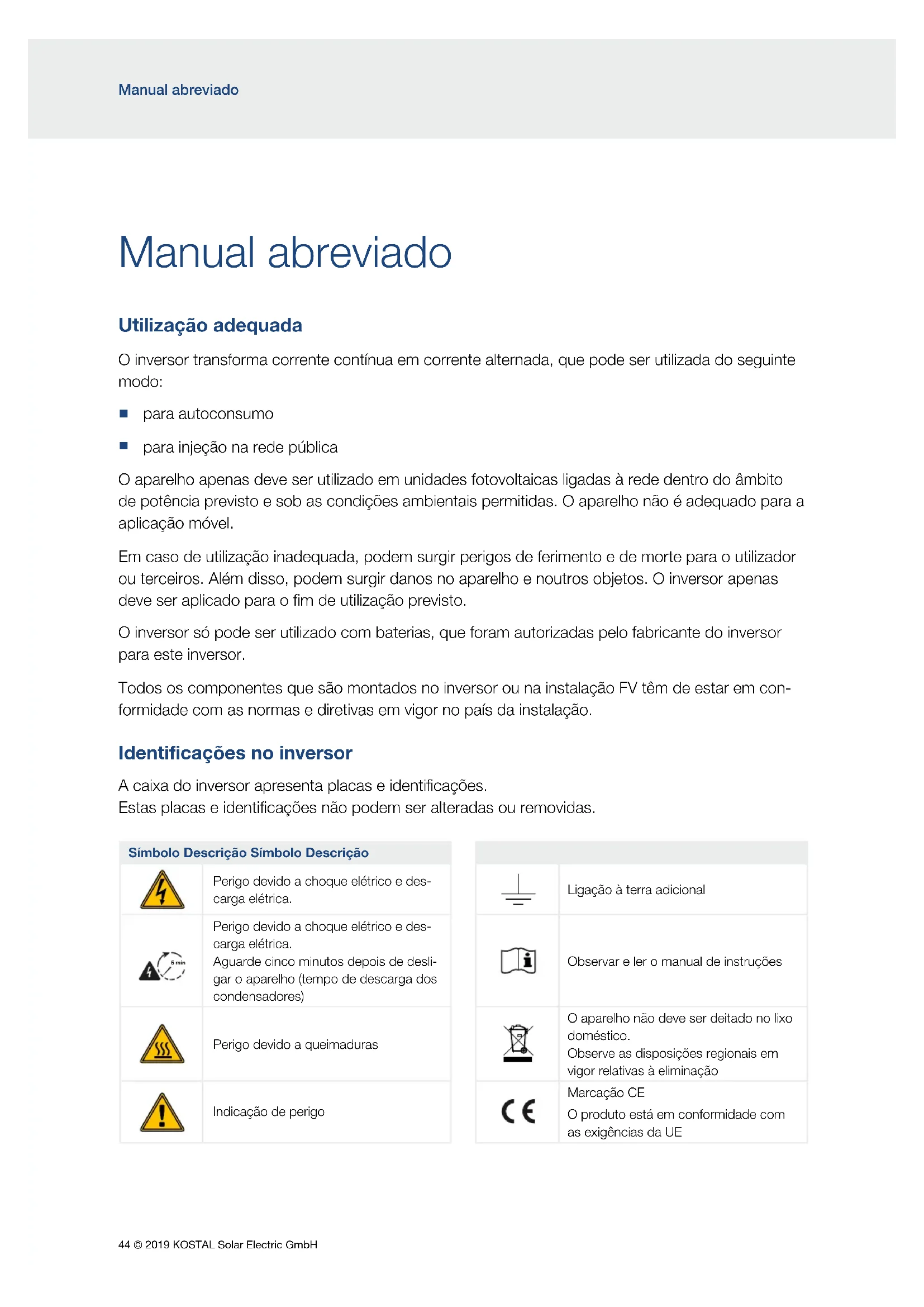

MANUAL DE UTILIZADOR IQ 5.5 Kostal

O inversor transforma corrente contínua em corrente alternada, que pode ser utilizada do seguinte modo:

para autoconsumo
para injeção na rede pública

O aparelho apenas deve ser utilizado em unidades fotovoltaicas ligadas à rede dentro do âmbito de potência previsto e sob as condições ambientais permitidas. O aparelho não é adequado para a aplicação móvel.

Em caso de utilização inadequada, podem surgir perigos de ferimento e de morte para o utilizador ou terceiros. Além disso, podem surgir danos no aparelho e noutros objetos. O inversor apenas deve ser aplicado para o fim de utilização previsto.

O inversor só pode ser utilizado com baterias, que foram autorizadas pelo fabricante do inversor para este inversor.

Todos os componentes que são montados no inversor ou na instalação FV têm de estar em conformidade com as normas e diretivas em vigor no país da instalação.

Identificações no inversor

A caixa do inversor apresenta placas e identificações.

Estas placas e identificações não podem ser alteradas ou removidas.

Símbolo Descrição Símbolo Descrição

	Perigo devido a choque elétrico e descarga elétrica.
	Perigo devido a choque elétrico e descarga elétrica.Aguarde cinco minutos depois de desligar o aparelho (tempo de descarga dos condensadores)
	Perigo devido a queimaduras
	Indicação de perigo

	Ligação à terra adicional
	Observar e ler o manual de instruções
	O aparelho não deve ser deitado no lixo doméstico.Observe as disposições regionais em vigor relativas à eliminação
CE	Marcação CEO produto está em conformidade com as exigências da UE

Indicações de segurança

PERIGO!

PERIGO DE MORTE DEVIDO A CHOQUE ELÉTRICO E DESCARGA ELÉTRICA

No inversor existem tensões perigosas para a vida. Apenas um eletricista deve abrir o aparelho e trabalhar no mesmo.

Desligue sempre o aparelho da tensão para a montagem, manutenção e reparações e proteja-o contra uma nova ligação.

Os geradores/cabos FV podem ficar sob tensão assim que são sujeitos a radiação.

Durante o funcionamento, os cabos CC nunca podem ser ligados ou removidos do aparelho, uma vez que podem resultar arcos elétricos perigosos. Desligue o lado CC da tensão e, em seguida, monte ou remova os conectores!

AVISO!

PERIGO DE QUEIMADURAS DEVIDO A PEÇAS QUENTES

Deixe arrefecer o aparelho antes dos trabalhos de manutenção e reparação.

PERIGO DE INCÊNDIO DEVIDO A PEÇAS QUENTES NO APARELHO

Determinados componentes poderão aquecer a mais de 80 °C durante a operação. Escolha o local de montagem de acordo com as informações contidas neste manual. Mantenha as aberturas de ventilação sempre livres.

PERIGO DE INCÊNDIO DEVIDO A SOBRECORRENTE E AQUECIMENTO DO CABO DE POTÊNCIA

Instale um interruptor magnetotérmico para proteger contra sobrecorrente.

PERIGO DE INCÊNDIO DEVIDO A MONTAGEM INADEQUADA

Os conectores e as tomadas incorretamente montados podem aquecer e causar um incêndio. Durante a montagem, cumprir impreterivelmente as disposições e as instruções do fabricante.

AVISO!

DANOS PESSOAIS DEVIDO À DESTRUIÇÃO DO APARELHO

A ultrapassagem dos valores máximos da tensão de entrada admissível nas entradas CC pode dar origem a danos graves que podem, por sua vez, levar à destruição do aparelho e causar também ferimentos consideráveis nas pessoas presentes. Até mesmo excessos de tensão temporários podem causar danos no aparelho.

INFORMAÇÃO IMPORTANTE

A montagem, a manutenção e a conservação do inversor só pode ser efetuada por eletricistas qualificados e com formação adequada. O eletricista é responsável pelo cumprimento e pela implementação das normas e diretivas aplicáveis. Os trabalhos que possam ter efeitos sobre a rede elétrica da empresa de abastecimento de energia no local da alimentação de energia solar apenas devem ser realizados por eletricistas autorizados por essa empresa de abastecimento de energia. O mesmo se refere à alteração dos parâmetros ajustados de fábrica no inversor, os quais podem ser alterados através do Webserver.

Certifique-se de que a ocupação das fases L1-L3 do borne de ligação CA do inversor e das fases na rede são uniformes.

Se forem usados equipamentos de proteção de corrente de fuga (RCD), é permitido usar RCD do tipo A ≥300 mA no lado CA. A utilização de RCD tipo A é definida no Webserver. (Configuração predefinida: compatibilidade com RCD tipo A).

Os módulos solares ligados ao inversor têm de estar em conformidade com a norma CEI 61730 Classe A.

Para o período da primeira colocação em funcionamento tem de existir energia FV suficiente (no mínimo, "Tensão de entrada mín. (U CCmín)") no inversor. Se, durante a primeira colocação em funcionamento, a tensão ou a potência necessária não forem suficientes, o inversor desliga-se.

Perigo de danos ao colocar o inversor sobre a parte de baixo. Após o desembalamento, coloque o inversor sempre sobre a parte de trás (dissipador de calor).

Se a ligação dos geradores FV estiver incorreta podem ocorrer danos no inversor. Verifique a ligação antes da colocação em funcionamento.

Instalação

Realize a montagem, instalação e colocação em funcionamento do inversor com base nas informações do capítulo Instalação a partir da página 56

Manual de instruções completo e condições de garantia

Encontra um manual de instruções detalhado e outras informações sobre o inversor, como por ex. os contadores de energia autorizados, as configurações do país para a colocação em funcionamento e os países autorizados onde o inversor pode ser utilizado, na Internet em www.kostal-solar-electric.com > Download > PIKO IQ > model > country > Operating manual

Encontra informações sobre as condições de assistência e garantia no documento separado em www.kostal-solar-electric.com > Download > PIKO IQ > model > country > Warranty

Declarações de conformidade CE

A empresa KOSTAL Solar Electric GmbH declara pela presente que os inversores descritos neste documento estão em conformidade com as exigências essenciais e outras disposições relevantes das diretivas mencionadas em baixo.

■ Diretiva 2014/30/UE (compatibilidade eletromagnética, CEM)
Diretiva 2014/35/UE (disponibilização no mercado de equipamento elétrico para utilização dentro de determinados limites de tensão - abreviado: Diretiva "baixa tensão")
Diretiva 2011/65/UE (RoHS) relativa à restrição do uso de determinadas substâncias perigosas em equipamentos elétricos e eletrónicos

Encontra uma declaração de conformidade CE detalhada na Internet em

www.kostal-solar-electric.com > Download > PIKO IQ > model > country > Certificates.

Licença Open Source

Este produto contém software Open Source desenvolvido por terceiros e, entre outros, licenciado ao abrigo da GPL ou LGPL.

Para mais informações sobre este tema e uma listagem do software Open Source utilizado, bem como os respetivos textos das licenças, consulte a página Web (Webserver) do inversor (página 69) sob o ponto Licenças.

Contactos e assistência

Para outras questões técnicas, contacte a nossa linha de assistência técnica.

País Telefone E-mail

Alemanha [phone] - 222 [e-mail]
Suíça [phone] [e-mail]
França [phone] [e-mail]
Grécia [phone] [e-mail]
Itália [phone]	[e-mail]
Espanha	[phone] [e-mail]
Turquia	[phone]
China	[phone]-7999
