IQ 5.5 - Onduleur solaire Kostal - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Onduleur photovoltaïque
Puissance nominale	5.5 kW
Rendement maximal	98.4%
Plage de tension d'entrée	150 V - 1000 V
Nombre de MPPT	2
Dimensions (L x l x H)	600 x 400 x 200 mm
Poids	20 kg
Température de fonctionnement	-25 °C à +60 °C
Protection IP	IP65
Utilisation	Installation en extérieur ou intérieur, connecté à des panneaux solaires
Maintenance	Vérification régulière des connexions et nettoyage des filtres
Sécurité	Protection contre les surcharges, les courts-circuits et les surtensions
Garantie	5 ans (extensible)
Certifications	CE, TÜV

FOIRE AUX QUESTIONS - IQ 5.5 Kostal

Qu'est-ce que le Kostal IQ 5.5 ?

Le Kostal IQ 5.5 est un onduleur solaire conçu pour optimiser la production d'énergie à partir de panneaux photovoltaïques.

Comment installer le Kostal IQ 5.5 ?

L'installation doit être effectuée par un professionnel certifié. Veuillez vous référer au manuel d'installation fourni avec le produit pour des instructions spécifiques.

Que faire si l'onduleur ne s'allume pas ?

Vérifiez que l'onduleur est correctement connecté à l'alimentation électrique et que tous les fusibles sont en bon état. Si le problème persiste, contactez le support technique.

Comment vérifier le statut de l'onduleur ?

Utilisez l'application Kostal ou le portail web pour surveiller le statut de l'onduleur et consulter les données de production.

Que signifie un voyant rouge sur l'onduleur ?

Un voyant rouge indique un problème. Consultez le manuel d'utilisateur pour identifier le code d'erreur correspondant et suivez les recommandations.

Puis-je utiliser le Kostal IQ 5.5 avec des panneaux solaires de différentes marques ?

Oui, le Kostal IQ 5.5 est compatible avec la plupart des panneaux solaires, mais il est recommandé de vérifier la compatibilité spécifique avec votre installation.

Quelle est la durée de garantie du Kostal IQ 5.5 ?

Le Kostal IQ 5.5 est généralement couvert par une garantie de 5 ans, extensible à 10 ans sur demande.

Comment effectuer une mise à jour du firmware ?

Les mises à jour du firmware peuvent être effectuées via l'application Kostal. Assurez-vous d'être connecté à Internet et suivez les instructions dans l'application.

Que faire en cas de panne de courant ?

L'onduleur ne fonctionnera pas pendant une panne de courant pour des raisons de sécurité. Une fois le courant rétabli, il redémarrera automatiquement.

Comment nettoyer l'onduleur ?

Utilisez un chiffon doux et sec pour nettoyer l'extérieur de l'onduleur. Évitez d'utiliser des produits chimiques ou de l'eau directement sur l'appareil.

MODE D'EMPLOI IQ 5.5 Kostal

par autoconsommation

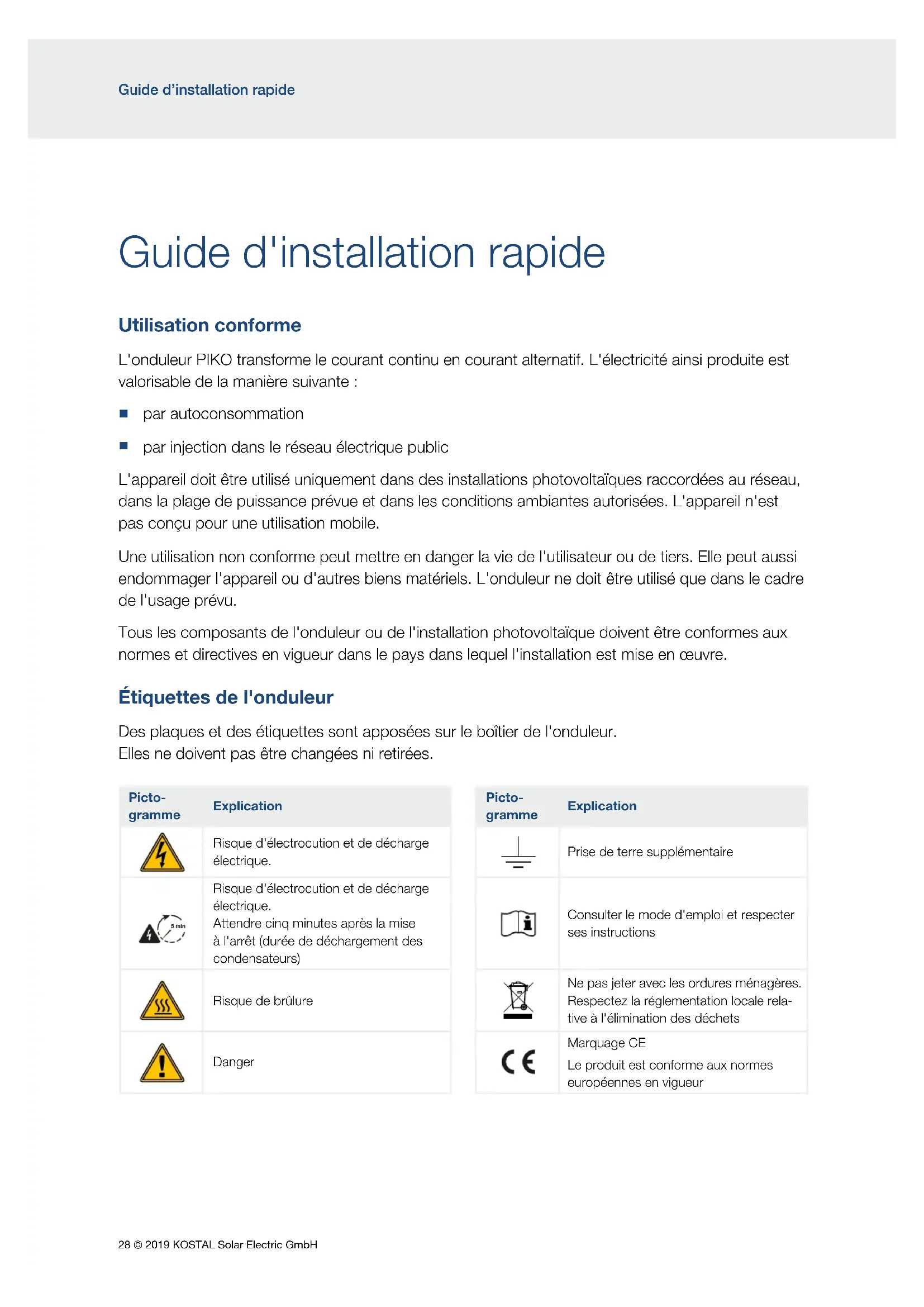

par injection dans le réseau électrique public L'appareil doit être utilisé uniquement dans des installations photovoltaïques raccordées au réseau, dans la plage de puissance prévue et dans les conditions ambiantes autorisées. L'appareil n'est pas conçu pour une utilisation mobile. Une utilisation non conforme peut mettre en danger la vie de l'utilisateur ou de tiers. Elle peut aussi endommager l'appareil ou d'autres biens matériels. L'onduleur ne doit être utilisé que dans le cadre de l'usage prévu. Tous les composants de l'onduleur ou de l'installation photovoltaïque doivent être conformes aux normes et directives en vigueur dans le pays dans lequel l'installation est mise en œuvre. Étiquettes de l'onduleur Des plaques et des étiquettes sont apposées sur le boîtier de l'onduleur. Elles ne doivent pas être changées ni retirées. Picto- gramme Explication Picto- gramme Explication Risque d'électrocution et de décharge électrique. Prise de terre supplémentaire 5 min Risque d'électrocution et de décharge électrique. Attendre cinq minutes après la mise à l'arrêt (durée de déchargement des condensateurs) Consulter le mode d'emploi et respecter ses instructions 5 min Risque de brûlure Ne pas jeter avec les ordures ménagères. Respectez la réglementation locale rela- tive à l'élimination des déchets Danger Marquage CE Le produit est conforme aux normes européennes en vigueur© 2019 KOSTAL Solar Electric GmbH 29

Guide d’installation rapide Consignes de sécurité DANGER! DANGER DE MORT PAR ÉLECTROCUTION ET DÉCHARGE ÉLECTRIQUE Des tensions représentant un danger mortel traversent l'onduleur. Seul un électricien est habilité à ouvrir l'appareil et à y eectuer des travaux. Lors de l'installation, de l'entretien et de la réparation, mettre toujours l'appareil hors tension et le protéger contre toute remise en marche. Les générateurs ou les câbles photovoltaïques peuvent être sous tension dès qu'ils sont exposés à la lumière. Ne pas brancher ni débrancher les câbles DC de l'appareil pendant son fonctionnement au risque de créer des arcs électriques dangereux. Mettre le côté DC hors tension, puis brancher ou débrancher les connecteurs enfichables! AVERTISSEMENT! RISQUE DE BRÛLURE PAR ÉCHAUFFEMENT DES PIÈCES Avant toute opération de maintenance et de réparation, laisser l'appareil refroidir. RISQUE D'INCENDIE PAR ÉCHAUFFEMENT DES PIÈCES DE L'ONDULEUR Lors du fonctionnement de l'appareil, la température de certains composants peut dépasser 80°C. Choisir le lieu de montage en fonction des indications figurant dans le mode d'emploi. Veiller à ce que les ouvertures d'aération soient toujours libres. RISQUE D'INCENDIE EN RAISON D'UNE SURINTENSITÉ ET D'UN ÉCHAUFFEMENT DU

CÂBLE D'ALIMENTATION

Installer un disjoncteur de protection pour éviter les surintensités.

RISQUE D'INCENDIE PAR MONTAGE NON CONFORME

Les connecteurs et douilles mal installés peuvent s'échauer et déclencher un incendie. Lors du montage, suivre impérativement les prescriptions et instructions du fabricant. AVERTISSEMENT! RISQUE DE DOMMAGES CORPORELS PAR DESTRUCTION DE L'APPAREIL Le dépassement des valeurs maximales de la tension d'entrée DC admissible peut provoquer de graves dommages susceptibles de détruire l'appareil et de blesser gravement toute personne située à proximité immédiate. Même les brefs dépassements de tension peuvent endommager l'appareil.30 © 2019 KOSTAL Solar Electric GmbH Guide d’installation rapide INFORMATION IMPORTANTE L’installation, la maintenance et l’entretien de l’onduleur doivent être seulement eectués par du personnel spécialisé, formé et qualifié en électricité. Celui-ci est responsable du respect et de l’application des normes et règlements en vigueur. Seuls des spécialistes en électricité agréés par l’entreprise de distribution d’électricité sont habilités à eectuer les travaux pouvant avoir des conséquences sur le réseau d’alimentation électrique de l’entreprise de distribution d’électricité au niveau du site d’injection de l’électricité photovoltaïque. Cela inclut également la modification des paramètres définis en usine dans l’onduleur, qui peuvent être modifiés via le serveur Web. Veiller à ce que l'aectation des phases L1 à L3 de la borne de raccordement AC de l'onduleur soit cohérente avec les phases du réseau. En cas d’utilisation de dispositifs diérentiels résiduels (RCD), un RCD de type A ≥ 300 mA est utilisable côté AC. L’utilisation d’un RCD de type A est paramétrée dans le Webserver. (Réglage par défaut : compatibilité avec RCD de type A). Les panneaux solaires raccordés à l'onduleur doivent être conformes à la norme CEI61730 classeA. La première mise en service nécessite une tension d'entrée minimale (U DCmin) et une puissance supérieure à la puissance d'autoconsommation de l'onduleur. En France, l’installateur doit fournir et mettre les étiquettes supplémentaires nécessaires sur l’onduleur et sur les lignes d’alimentation. RISQUE D'ENDOMMAGEMENT Risque d'endommagement de l'onduleur s'il est positionné à l'envers. Après l'avoir déballé, toujours poser l'onduleur sur la paroi arrière (radiateur). La mauvaise connexion des générateurs photovoltaïques peut endommager l'onduleur. Véri- fiez la connexion avant la mise en service. Installation Eectuez le montage, l'installation et la mise en service de l'onduleur à l'aide des informations du chapitre Installation, page 56 . Mode d'emploi intégral et conditions de garantie Un mode d'emploi détaillé et des informations supplémentaires concernant l'onduleur, comme les compteurs d'énergie autorisés, les réglages du pays pour la mise en service ainsi que les pays dans lesquels l'exploitation de l'onduleur est homologuée, figurent sur Internet à l'adresse www.kostal-solar-electric.com > Download > PIKO IQ > modèle > pays > Mode d’emploi Les informations relatives aux conditions de garantie et de service figurent dans un document séparé accessible sur www.kostal-solar-electric.com > Download > PIKO IQ > modèle > pays > Garantie© 2019 KOSTAL Solar Electric GmbH 31

Guide d’installation rapide Déclarations de conformité UE La société KOSTAL Solar Electric GmbH certifie par la présente déclaration que les onduleurs décrits dans le présent document sont conformes aux exigences fondamentales et aux autres dispositions applicables des directives ci-dessous.

Directive 2014/30/UE (compatibilité électromagnétique, CEM)

Directive 2014/35/UE (mise à disposition sur le marché du matériel électrique destiné à être employé dans certaines limites de tension, également appelée directive basse tension)

Directive 2011/65/EU (RoHS) relative à la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques L'intégralité de la déclaration de conformité UE est consultable sur notre site Internet à l'adresse www.kostal-solar-electric.com > Download > PIKO IQ > modèle > pays > Certificats Licence Open source Ce produit contient des logiciels Open source développés par des tiers et placés sous licence GPL ou LGPL. Pour plus de détails à ce sujet, consultez la liste des logiciels Open source utilisés et le texte des licences aérentes sur la page Web (Webserver) de l’onduleur (page 69) à la section Licences. Coordonnées et service après-vente (SAV) Pour tout renseignement d'ordre technique, adressez-vous au service d'assistance téléphonique de notre service après-vente (SAV). Pays Téléphone E-mail Allemagne [phone] - 222 [e-mail] Suisse [phone] [e-mail] France [phone] [e-mail] Grèce [phone] [e-mail] Italie [phone] [e-mail] Espagne [phone] [e-mail] Turquie [phone] [e-mail] Chine [phone]-7999 [e-mail]32 © 2019 KOSTAL Solar Electric GmbHNavibutton Verlinkung Kapitel 01 Breve manuale Breve manuale Utilizzo conforme alla destinazione d'uso L'inverter PIKO trasforma la corrente continua in corrente alternata, la quale può essere sfruttata nel modo seguente:
