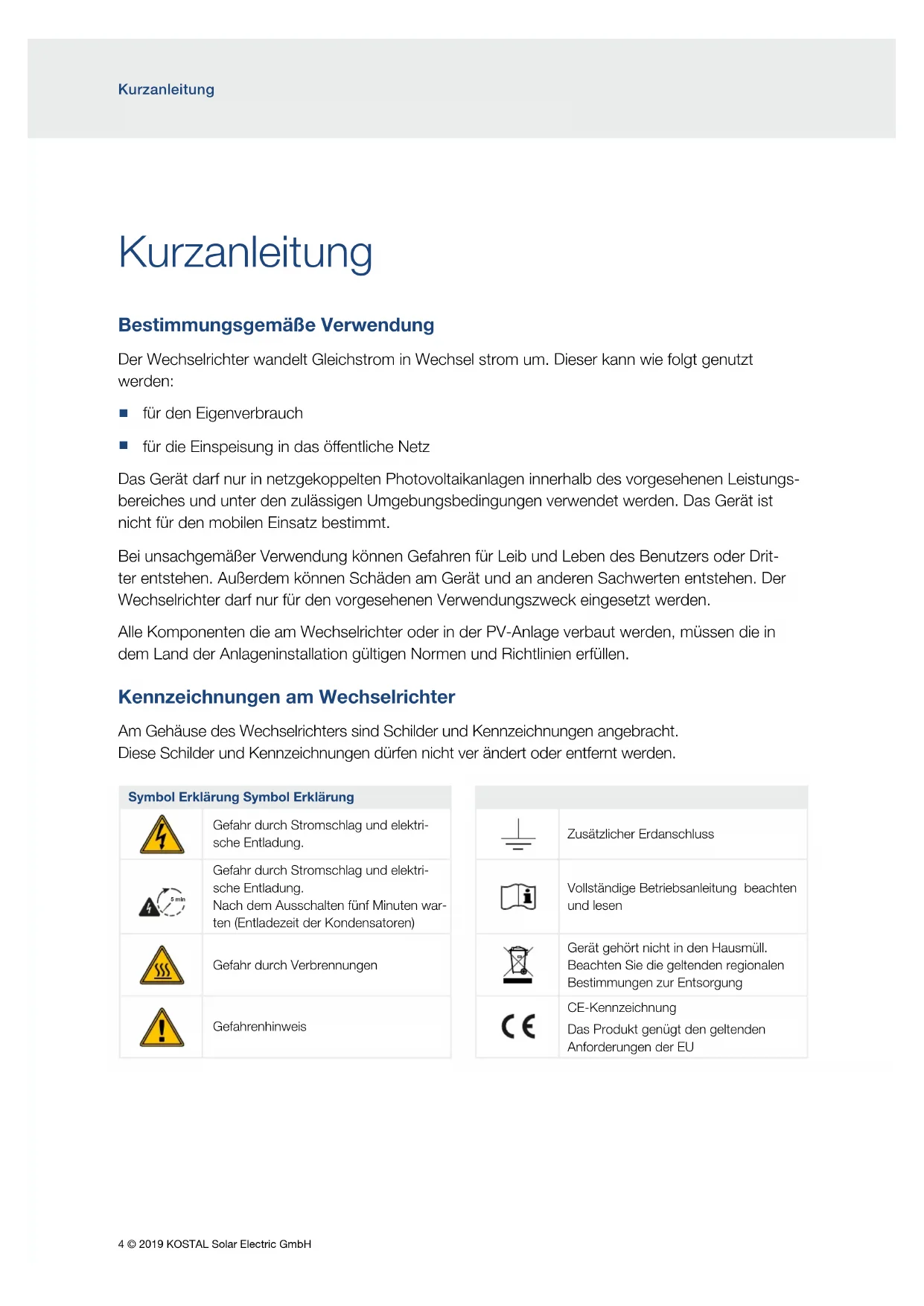

BEDIENUNGSANLEITUNG IQ 10 Kostal
Bestimmungsgemäß Verwendung
Der Wechselrichter wandelt Gleichstrom in Wechsel strom um. Dieser kann wie folgt genutzt werden:
für den Eigenverbrauch
für die Einspeisung in das öffentliche Netz
Das Gerät darf nur in netzgekoppelten Photovoltaikanlagen innerhalb des vorgesehen Leistungsbereiches und unter den zulässigen Umgebungsbedingungen verwendet werden. Das Gerät ist nicht für den mobilen Einsatz bestimmt.
Bei unsachgemäß Verwendung konnen Gefahren für Leib und Leben des Benutzers oder Dritter entstehen. Außer dem konnen Schäden am Gerät und an anderen Sachwerten entstehen. Der Wechselrichterarf nur fur den vorgesehenen Verwendungszweck eingesetzt werden.
Alle Komponenten die am Wechselrichter oder in der PV-Anlage verbaut werden, müssen die in dem Land der Anlageninstallation gültigen Normen und Richtlinien erfüllen.
Kennzeichnungen am Wechselrichter
Am Gehäuse des Wechselrichters sind Schilder und Kennzeichnungen angebracht.
These Schilderrund Kennzeichnungen dürfen nicht verändert oder entfern werden.
| Symbol Erklärung Symbol Erklärung | |
| 4 | Gefahr durch Stromschlag und elektrische Entladung. |
| 5 min | Gefahr durch Stromschlag und elektrische Entladung. Nach dem Ausschalten fünf Minutes warten (Entludezeit der Kondensatoren) |
| 355 | Gefahr durch Verbrennungen |
| 1 | Gefahrenhinweis |
| Zusätzlicher Erdanschluss | |
| Vollständige Betriebsanleitung beachten und lessen | |
| Gerät gehört nicht in den Hausmüll. Beachten Sie die geltenden regionalen Bestimmungen zur Entsorgung | |
| CE | CE-KennzeichnungDas Produkt genutzt den geltenden Anforderungen der EU |
Sicherheitshinweise
GEFAHRI
LEBENSGEFAHR DURCH STROMSCHLAG UND ELEKTRISCHE ENTLADUNG
Im Wechselrichter liegen lebensgefährliche Spannungen an. Nur eine Elektrofachkraft darf das Gerät offen und darüber arbeiten.
Gerät bei Montage, Wartung und Reparaturen immer spannungsfrei schalten und gegen Wiedereinschalten sichern.
Die PV-Generatoren/-Leitungen können unter Spannung stehen, sobald diese dem Licht ausgesetzt sind.
Im laufenden Betrieb dürfen keine DC-Leitungen an das Gerät angeschlossen oder abgezogen werden, da gefährliche Lichtbögen entstehen können. DC-Seite spannungsfrei schalten, dann Steckverbinder montieren oder abziehen!
WARNING!
VERBRENNUING DURCH HEISSE TEILE
Gerät vor Wartungs- und Reperaturarbeiten abkühlen halten.
BRANDGEFAHR DURCH HEISSE TEILE AM GERAT
Einzelne Bauteile können im Betrieb über 80^ hei werden. Den Montageort entsprechend den Angaben in dieser Anleitung auswahlen. Luftungsöffnungen immer frei halten.
BRANDGEFAHR DURCH UBERSTROM UND ERWÄRMUNG DER NETZLEITUNG
Leitungsschutzschalter zur Sicherung gegen Überstrom einbauen.
Nicht fachgerecht montierte Stecker und Buchsen können sich erhitzen und einen Brand ausliesen. Bei der Montage unbedingt Vorgaben und Anleitung des Herstellers befolgen.
WARNING!
PERSONENSCHADEN AUFGRUND ZERSTÖRUNG DES GERÄTES
Bei einer Überschreitung der Maximal-Werte der zulässigen Eingangsspannung an den DC-Eingängen kann es zu schweren Schäden kommt, die zu einer Zerstörung des Gerätes und auch zu erheblichen Verletzungen von anwesenden Personen führen können. Auch kurzzeitige Spannungsüberschreitungen können Schäden am Gerät verursichen.
WICHTIGE INFORMATION
Die Montage, Wartung und Instandhaltung der Wechselrichter darf nur von einer ausgebilddeten und qualifizierten Elektrofachkraft erfolgen. Die Elektrofachkraft ist damit verantwortlich, dass die geltenden Normen und Vorschriften eingehalten und umgesetzt werden. Arbeiten, die sich auf das Stromversorgungsznetz des Energieversorgungsunternehmens (EVU) am Standort der Solarenergieeinspeisung auswirken können, darüber nur durch vom EVU zugelassene Elektrofachkräfte ausgeführt werden. Hierzu gehört auch die Veränderung der worksiteig voreingestelltten Parameter im Wechselrichter, die über den Webserver verändert wurde können.
Es ist darauf zu achten, dass die Belegung der Phasen L1-L3 an der AC-Anschlussklemme des Wechselrichters und der Phasen im Netz einheitlich sind.
Werden Fehlerstrom-Schutzeinrichtungen (RCD) verwendet, kann auf der AC-Seite ein RCD des Typs A ≥300 mA verwendet werden. Die Verwendung eines RCDs Typs A wird im Webserver eingestellt. (Default Einstellung: Kompatibilität mit RCD Typ A).
Die am Wechselrichter angeschlossenen Solarmodule mussen der Norm IEC 61730 Class A entsprechen.
Für den Zeitraum der Erstinbetriebnahme muss ausreichend PV-Energie (mindestens „Min. Eingangsspannung (U_DCmin)^ ) am Wechselrichter anliegen. Soltte während der Erstinbetriebnahme die Spannung oder die benöttige Leistung nicht ausreichen, schaltet der Wechselrichter ab.
SCHADEN MÖGLICH
Beschädigungsgefahr beim Abstellen des Wechselrichters. Wechselrichter nach dem Auspacken immer auf der Rückseite abstellen.
Bei einer fehlerhaften Verschaltung der PV-Generatoren kann es zu Schäden am Wechselrichter kommt. Prufen Sie die Verschaltung vor Inbetriebnahme.
Installation
Führn Sie die Montage, Installation und Inbetriebnahme des Wechselrichters anhand der Informationen im Kapitel Installation ab Seite 56 aus
Vollständigen Betriebsanleitung und Garantiebedingungen
Eine ausfuhrliche Betriebsanleitung sowie weitere Informationen zum Wechselrichter wie z.B. zu frei-gegebenen Energiezahlern, Ländereinstellungen für die Inbetriebnahme und freiigegebenen Ländern in denen der Wechselrichter betriebenen werden kann, finden Sie im Internet unter
www.kostal-solar-electric.com > Download > PIKO IQ > Modell > Land >
Betriebsanleitung
Informationen zu den Service- und Garantiebedingungen finden Sie im separaten Dokument unter
www.kostal-solar-electric.com > Download > PIKO IQ > Modell > Land > Garantie
EU-Konformitätserklarungen
Die Firma KOSTAL Solar Electric GmbH erklärt hiermit, dass sich die in thisem Dokument beschrieben Wechselrichter mit den grundlegenden Anforderungen und anderen relevanten Bestimmungen der unter genannten Richtlinien in Übereinstimmung befinden.
Richtlinie 2014/30/EU (Elektromagnetische Verträgelichkeit, EMV)
- Richtlinie 2014/35/EU (Bereitstellung elektrischer Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgrenzen auf dem Markt - kurz: Niederspannungsrichtlinie)
- Richtlinie 2011/65/EU (RoHS) zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten
Eine ausfuhrliche EU-Konformitätserklung finden Sie im Internet unter www.kostal-solar-electric.com > Download > PIKO IQ > Modell > Land > Zertifikate.
Open Source Lizenz
Dieses Produkt enthalt Open Source Software, die von Dritten entwickelt und u.a. unter der GPL bzw. LGPL lizenziert wird.
Weitere Details zu dieserem Thema und eine Auflistung der verwendeten Open Source Software sowie der zugehörigen Lizenztexte finden Sie auf der Webseite (Webserver) des Wechselrichters (Seite 69) unter dem Punkt Lizenzen.
Kontakdaten und Service
Bei technische Fragen, wenden Sie sichitte an unsere Service Hotline.
Land Telefon E-mail
| Deutschland +49 (0)761 477 44 - 222 service-solar@kostal.com | ||
| Schweiz +41 32 5800 225 service-solar@kostal.com | ||
| Frankreich +33 16138 4117 service-solar-fr@kostal.com | ||
| Griechenland +30 2310 477 555 service-solar-el@kostal.com | ||
| Italien +39 011 97 82 420 service-solar-it@kostal.com | ||
| Spanien | +34 961 824 927 service-solar-es@kostal.com | |
| Türkei | +90 212 803 06 26 service-solar-tr@kostal.com | |
| China | +86 21 5957 0077-7999 | service-solar-cn@kostal.com |
