| Produkttype | Solcelleomformer (PIKO IQ) |
| Mærke | Kostal |
| Model | IQ 10 |
| Strømforsyning | Jævnstrøm (DC) fra solpaneler omdannet til vekselstrøm (AC) |
| Effekt | 10 kW (estimat baseret på modellen) |
| Maksimal DC-indgangsspænding | Ikke specificeret i manualen, skal overholdes for at undgå skader |
| Hovedfunktioner | DC-AC konvertering, egetforbrug, netinjektion |
| Elektrisk sikkerhed | Overstrømsbeskyttelsesenhed (afbryder), RCD type A ≥300 mA |
| Driftstemperatur | Kan overstige 80°C på visse komponenter |
| Beskyttelsesgrad | IP65 (estimat til udendørs brug) |
| Vægt | Ca. 25 kg (estimat) |
| Mål (L x H x D) | Ca. 500 x 400 x 200 mm (estimat) |
| Installation | Af en kvalificeret elektriker, på bagvæg (radiator) til køling |
| Vedligeholdelse og rengøring | Vedligeholdelse forbeholdt specialiseret personale; lad den køle af før indgreb |
| Reservedele og reparerbarhed | Ikke specificeret; kontakt serviceafdelingen |
| Standarder | CE, EMC-direktiv 2014/30/EU, lavspændingsdirektiv 2014/35/EU, RoHS 2011/65/EU |
| Korrekt brug | Netforbundne solcelleanlæg, ikke mobil |
| Garanti | Se Kostals hjemmeside for betingelser |
Ofte stillede spørgsmål - IQ 10 Kostal
Brugerspørgsmål om IQ 10 Kostal
0 spørgsmål om dette apparat. Besvar dem du kender, eller stil dit eget.
Stil et nyt spørgsmål om dette apparat
Download vejledningen til din Batterioplader i PDF-format gratis! Find din vejledning IQ 10 - Kostal og tag din elektroniske enhed tilbage i hånden. På denne side er alle dokumenter nødvendige for brugen af din enhed offentliggjort. IQ 10 af mærket Kostal.
BRUGSANVISNING IQ 10 Kostal
sv Kortfattad anvisning 48
TR Özet kilavuz 52
Installation
56
Kurzanleitung

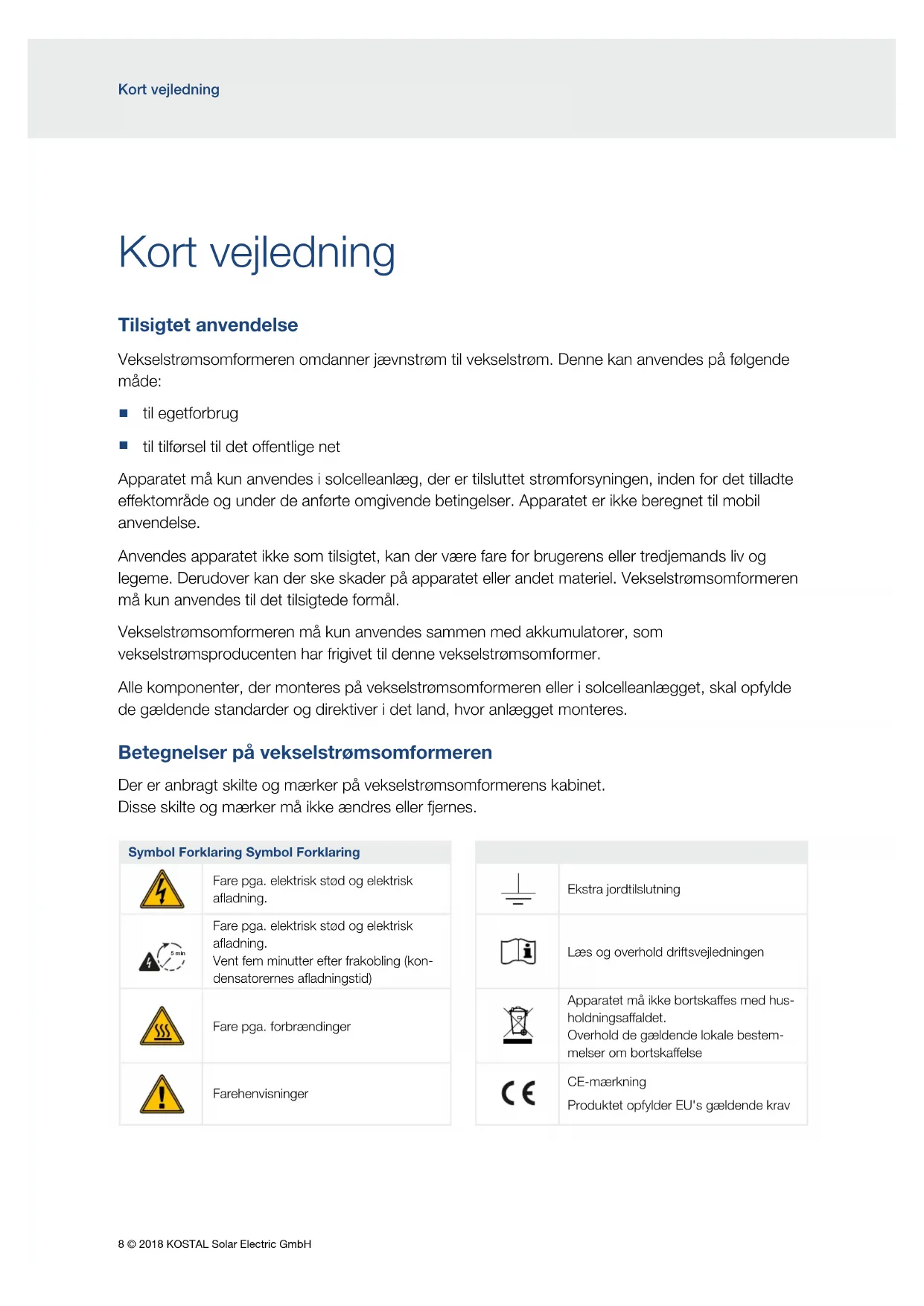

Tilsigtet anvendelse
Vekselstrømsomformeren omdanner jegavnstrom til vekselstrøm. Denne kan anvendes på folgende manners:
■ til egetforbrug
■ til tilforsel til det offentlige net
Apparatet mä kun anvendes i solcelleanlag, der er tilsluttet strømforsyningen, inden for det tilladte effektområde og under de anførte omgivende betingelser. Apparatet er ikke beregnet til mobil anvendelse.
Anvendes apparatet ikke som tilsigtet, kan der=varefare for brugerens eller tredjemands liv og legeme. Derudover kan der ske skader på apparatet eller andet materiel. Vekselstromsomformeren ma kun anvendes til det tilsigte de formål.
Vekselstrømsomformeren på kun anvendes sammen med akkumulatorer, som vekselstrømsproducenten har frigivet til这部分 vekselstrømsomformer.
Alle komponenter, der monteres på vekselstrømsomformeren ell er i solcelleanlagget, skal opfylde de geldende standarder og direktiver i det land, hvor anlaegget monteres.
Betegnelser på vekselstrømsomformeren
Der er anbragt skilte og mærker på vekselstrømsomformerens cabinet. Disse skilte og mærker på ikkeændres eller fjernes.
Symbol Forklaring Symbol Forklaring
| 4 | Fare pga. elektrisk stød og elektrisk afladning. | Ekstra jordtilslutning | |
| 5 min | Fare pga. elektrisk stød og elektrisk afladning. Vent fem minutter after frakobling (kon-densatorernes afladningstid) | i | Læs og overhold driftsvejledningen |
| SSS | Fare pga. forbrændinger | Apparatet på ikke bortskaffes med hus-holdningsaffaldet. Overhold de gældende lokale bestem- melser om bortskaffelse | |
| ! | Farehenvisninger | CE | CE-mærkning Produktet opfylder EU's gældende krav |
Sikkerhedsanvisninger
FARE!
LIVSFARE PGA. ELEKTRISK STØD OG ELEKTRISK AFLADNING
Der er pâtrykt livsfarlige spændinger i vekselstrømsomformeren. Apparatet mA kun Åbnes og repareres af en elektriker.
Apparatet skal altid kobles helt fra spændingen og sikres mod genindkobling ved montering, vedligeholdelse og reparation. Vigtigt! Vent fem minutter after frakobling fra spændingen, sö kondensatorerne kan aflade.
FV-generatorerne/-ledningerne kan vare paturityk spending, ssnart disse udsættes for lyset.
Under driften mä der/DDt tilsluttes erer frakobles DC-ledninger ved apparatet, da der kan opsta farlige lysbuer. Kobl DC-siden fra spendingen, og monter ell erfrakobl derefter stikket!
ADVARSEL!
FORBRÄNDINGSFARE PÅ GRUND AF VARME DELE
Lad apparatet afkole inden vedligeholdelses- og reparationsarbejde.
RISIKO FOR BRAND PGA. VARME DELE PÄ APPARATET
Enkelte componenter kan blive over 80^ varme under driften. Vaelg monteringsstedet iht. angivelserne i donne vejledning. Hold altid ventilationsabningerne fri.
DER ER RISIKO FOR BRAND PGA. OVERSTRÖM OG OPVARMINING AF NETLEDNINGEN
Montér en sikringsautomat, sa overstrom undgås.
BRANDFARE PGA. UKORREKT MONTERING
Stik og bøsninger, der ikke er monteret fagligt korrekt kan blive opvarmet og udlose en brand. Ved monteringen foles altid producentens angivelser og vejledning.
ADVARSEL!
PERSONSKADE, HVIS APPARATET ODELAEGGES
Ved overskridelse af maks. vorderne for den tilladte indgangsspending ved DC-indgange ne kan der opsta alvorlige skader, der kan medfore odelaggelse af apparatet og alvorlige kvaestelser af tilstedevarende personer. Ogsa kortvarige overskridelser af spandingen kan forarsage skader pa apparatet.
VIGTIG INFORMATION
Monteringen, vedligeholdelsen og servicen af vekselstrømsomformerne ma kun foretages af uddannede og kvalificerede elektrikere. Elektrikerne har ansvaret for, at de gældende standarder og forskritter overholds og realiseres. Arbejder, som kan pávirke elektricitetsselskabernes strømforsyningsnet på stedet for solenergitilforslen, ma kun udfores af elektrikere, der er autorisert af elektricitetsselskaberne. Hertil hörer öngs Åndringer af parametre i vekselstrømsomformeren, der er indstillet på fabrikken, som kanændres via Webserver.
Sorg for, at belaegningen af faserne L1-L3 ved vekselstromsomformerens AC-klemmer og faserne i nettet er ensartede.
Hvis der anwendes reststrømsanordninger (RCD), kan der på AC-siden anwendes en RCD af typen A ≥300 mA. Anvendelsen af RCD type A indstilles i Webserveren. (standardindstilling: Kompatibilitet med RCD type A).
De solcellemoduler, der er tilsluttet ved vekselstrømsomformeren, skal leve op til standarden IEC 61730 Class A.
I tidsrummet for den forste idrifttagning skal der vare tilstrakkelig FV-energi (mindst "Min. indgangsspaending (U DCmin)" veledvekselstromsomformeren. Hvis spandingen erler den ndvendige effekt ikke er tilstrakkelig under den forste idrifttagning, frakobler vekselstromsomformeren.
MULIGHED FOR SKADER
Der er risiko for skader pa undersiden af vekselstromsomformeren, nar den saettes ned. Stil altid vekselstromsomformeren pa bagsiden (kolelegemet), nar den er pakket ud.
Ved en forkert bestykning af FV-generatorerne kan der opsta skader pa vekselstromsomforeren. Kontroller bestykningen inden idrifttagning.
Installation
Udfør monteringen, installationen og idrifttagningen af vekselstrømsomformeren ved hjælp af informationerne i kapitlet Installation fra side 56
Komplet driftsvejledning og garantibetingelser
Du kan &, en udforlig driftsvejledning som yderligere informationer vedrørende vekselstrømsomformeren som f.eks. godkende energitaellere, landeindstillinger og godkende lande, hvor vekselstrømsomformeren kan anvendes, på internettet under
www.kostal-solar-electric.com > Download > PIKO IQ > model > country > Operating manual
Informationerne til service- og garantibetingelserne kan du finde i det separate dokument under www.kostal-solar-electric.com > Download > PIKO IQ > model > country > Warranty
EU-overensstemmelseserklaeringer
Firmaet KOSTAL Solar Electric GmbH erklærer hermed, at de vekselstrømsomformere, der beskri-ves i dette dokument, er i overensstemmelse med de grundlaeggende krav og andre relevante bestemmelser i de nedenstaende direktiver.
Direktiv 2014/30/EU (elettromagnetisk kompatilitet, EMC)
- Direktiv 2014/35/EU (Tilgengeliggorelse på marketed af elektrisk materiel bestemt til anvendelse inden for visse spændingsgrænser - kort: Lavspændingsdirektivet)
- Direktiv 2011/65/EU (RoHS) om begraensning af anvendelse af visse farlige stoffer i elektrisk og elektronisk udstyr
Du kan &,e en udforig EU-overensstemmelseserklaering pia internettet under www.kostal-solar-electric.com > Download > PIKO IQ > model > country > Certificates.
Dette produit indeholder open source-software, der er udviklet af andre og bl.a. licensores under GPL aller LGPL.
Du kan &, yderligere detaljer om dette emne og en fortegnelse over den anvendte open source-software somt de tilhorende licenstekster pa websiden (Webserver) for vekselstromsomformeren (side 69) under Licenser.
Ved tekniske sporgsmål, kan du kontakte vores hotline.
| Land Telefon E-mail | ||
| Tyskland +49 (0)761 477 44 - 222 service-solar@kostal.com | ||
| Schweiz +41 32 5800 225 service-solar@kostal.com | ||
| Frankrig +33 16138 4117 service-solar-fr@kostal.com | ||
| Graekenland +30 2310 477 555 service-solar-el@kostal.com | ||
| Italien +39 011 97 82 420 service-solar-it@kostal.com | ||
| Spanien | +34 961 824 927 service-solar-es@kostal.com | |
| Tyrkiet | +90 212 803 06 26 service-solar-tr@kostal.com | |
| Kina | +86 21 5957 0077-7999 | service-solar-cn@kostal.com |
Σύντομες οδηγίες
PpOβλεπόμενn χρήση
O avtiotpofoac PIKO atpenei to auvexc pEuMa oE evaalaoofoevo eua.AuTo ro eua
mopci va xonouponoiNei wC EhC:
yia idokaatavaawon
Yia Tpofoosoa Tou nOuou nEeKtpiKoBikTuou
H oukeun eitpntetai va xpnouoietai mvo o e fofoaikc ykaataotaeic me ouvdo nto nekpiokdeltau, evtoc tou npobanevou eupouc 1oxuc kai oumuwva e TIC enipteTTec auvnknc peipalovtoc. Autn n oukeun dev npopicieta via fopntxpon.
Sakerhetsanvisningar
FARAI!
LIVSFARA PÁ GRUND AV ELEKTRISKA STÖTAR OCH ELEKTRISK URLADDNING
