Soort product	Universele waterpaslaser met laserpointer
Merk	Laserliner
Model	HandyLaser Compact
Categorie	Laserpointer
Straalkleur	Rood, 650 nm
Laserklasse	2 / < 1 mW (EN 60825-1:2014/AC:2017)
Werkgebied	Tot 50 m (afhankelijk van licht)
Nauwkeurigheid waterpas	± 0,5 mm/m
Voeding	2 batterijen 1,5 V LR03 (AAA)
Gewicht	130 g (inclusief batterijen)
Afmetingen (L x H x D)	210 x 59 x 62 mm
Type waterpas	Horizontale en verticale waterpas
Magnetische bevestiging	Ja, 2 magneten onder het apparaat
Bevestiging met verenklem	Ja, voor het plaatsen van wandtegels
Stelvoeten	Ja, verstelbaar
90° straalsplitser	Beschikbaar afhankelijk van model
Laser LED-indicator	Ja, zichtbaar
Behuizing	Schokbestendig kunststof met rubberen randen
Bedrijfstemperatuur	0°C tot 50°C
Opslagtemperatuur	-10°C tot 70°C
Maximale luchtvochtigheid	80% RV (zonder condensatie)
Onderhoud	Reinigen met een licht vochtige doek, geen oplosmiddelen
Langdurige opslag	Batterijen verwijderen, droog bewaren
Veiligheid	Niet in de laserstraal kijken, laser klasse 2
Toepassingen	Waterpassen, uitlijnen, tegels plaatsen, metaalbewerking

Veelgestelde vragen - HandyLaser Compact Laserliner

Hoe gebruik ik de magnetische bevestiging?

Het apparaat heeft twee magneten aan de onderkant. U kunt het direct op een metalen oppervlak (balk, constructie) bevestigen voor handenvrij werk.

Hoe leg ik tegels met dit laserniveau?

Gebruik de meegeleverde verenklem om het apparaat op de eerste tegel te bevestigen. De laserstraal parallel aan de horizontale waterpas begeleidt u bij het uitlijnen van de tegels.

Hoe vervang ik de batterijen?

Open het batterijvak aan de achterkant van het apparaat. Plaats 2 batterijen LR03 (AAA) met de juiste polariteit.

Wat betekent de LED-indicator?

De LED gaat branden wanneer de laser aan is, zodat u gemakkelijk kunt zien dat het apparaat is ingeschakeld.

Is deze laser gevaarlijk voor de ogen?

Dit product is een klasse 2-laser (< 1 mW). Kijk nooit rechtstreeks in de straal. Als uw ogen worden blootgesteld, sluit ze dan en draai uw hoofd onmiddellijk weg.

Wat is de nauwkeurigheid van de waterpassen?

De waterpassen hebben een nauwkeurigheid van ±0,5 mm/m, ideaal voor algemeen waterpaswerk.

Kan ik het apparaat in de regen gebruiken?

Nee, het apparaat is niet waterdicht. Vermijd overmatig vocht. Bewaar het op een droge plaats.

Hoe onderhoud ik het apparaat?

Reinig het met een licht vochtige doek. Gebruik geen agressieve reinigingsmiddelen of oplosmiddelen. Verwijder de batterijen als u het apparaat lange tijd niet gebruikt.

Wat is het maximale bereik van de laser?

Het werkgebied kan 50 m bereiken bij gunstige lichtomstandigheden. Het hangt af van het omgevingslicht.

Hoe stel ik de stelvoeten af?

De stelvoeten compenseren kleine oneffenheden van de ondergrond. Draai ze om het apparaat waterpas te zetten voor gebruik.

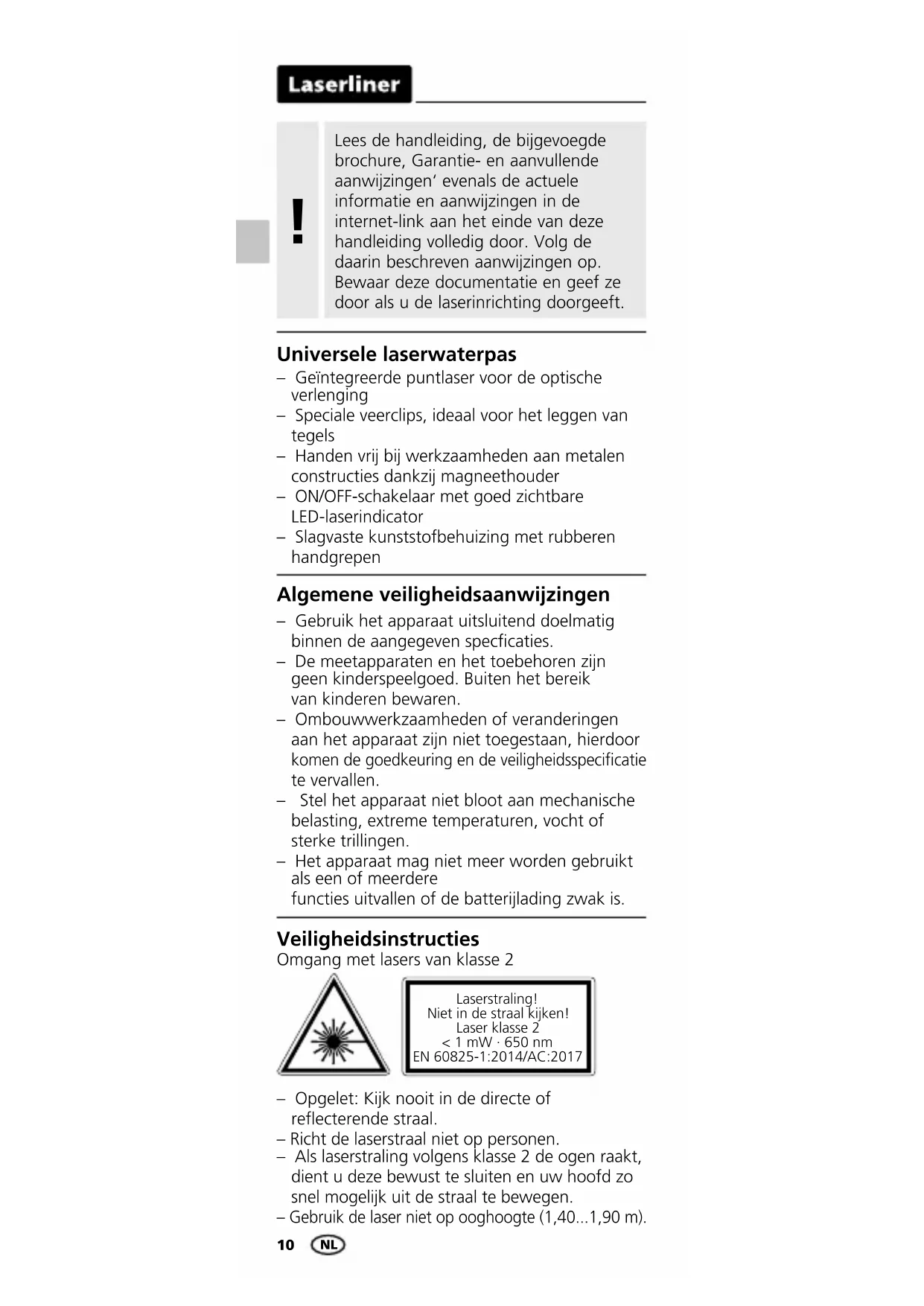

GEBRUIKSAANWIJZING HandyLaser Compact Laserliner

Lees de handleiding, de bijgevoegde brochure, Garantie- en aanvullende aanwijzingen' evenals de actuele informatie en aanwijzingen in de internet-link aan het einde van deze handleiding volledig door. Volg de daarin beschreven aanwijzingen op. Bewaar deze documentatie en geef ze door als u de laserinrichting doorgeeft.

Universele laserwaterpas

• Geïntegreerde puntlaser voor de optische verlenging
• Speciale veerclips, ideaal voor het leggen van tegels
• Handen vrij bij werkzaamheden aan metalen constructies dankzij magneethouder
• ON/OFF-schakelaar met goed zichtbare LED-laserindicator
• Slagvaste kunststofbehuizing met rubberen handgrepen

Algemene veiligheidsaanwijzingen

• Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven specificaties.
• De meetapparaten en het toebehoren zijn geen kinderspeelgoed. Buiten het bereik van kinderen bewaren.
• Ombouwwerkzaamheden of veranderingen aan het apparaat zijn niet toegestaan, hierdoor komen de goedkeuring en de veiligheidsspecificatie te vervallen.
• Stel het apparaat niet bloot aan mechanische belasting, extreme temperaturen, vocht of sterke trillingen.
• Het apparaat mag niet meer worden gebruikt als een of meerdere functies uitvallen of de batterijlading zwak is.

Veiligheidsinstructies

Omgang met lasers van klasse 2

• Opgelet: Kijk nooit in de directe of reflecterende straal.
• Richt de laserstraal niet op personen.
• Als laserstraling volgens klasse 2 de ogen raakt, dient u deze bewust te sluiten en uw hoofd zo snel mogelijk uit de straal te bewegen.

• Gebruik de laser niet op ooghoogte (1,40...1,90 m).

• Goed reflecterende, spiegelende of glanzende oppervlakken moeten tijdens het gebruik van laserinrichtingen worden afgedekt.

• In openbare verkeersbereiken moet de lichtbaan zo goed mogelijk door afbakeningen en scheidingswanden beperkt en het laserbereik door middel van waarschuwingsborden gekenmerkt worden.

Veiligheidsinstructies

Omgang met elektromagnetische straling

• Het meettoestel voldoet aan de voorschriften en grenswaarden voor de elektromagnetische compatibiliteit volgens de EMC-richtlijn 2014/30/EU.
• Plaatselijke gebruiksbeperkingen, bijv. in ziekenhuizen, in vliegtuigen, op pompstations of in de buurt van personen met een pacemaker, moeten in acht worden genomen. Een gevaarlijk effect op of storing van en door elektronische apparaten is mogelijk.

Gevaar door krachtige magnetische velden

Krachtige magnetische velden kunnen schadelijke invloeden hebben op personen met actieve implantaten (bijv. pacemakers) alsmede op elektromechanische apparaten (bijv magneetkaarten, mechanischen horloges, fijne mechanische apparatuur, harde schijven).

Met het oog op het effect van krachtige magnetische velden op personen dienen de esbetreffende nationale bepalingen en voorschriften te worden nageleefd, in de Bondsrepubliek Duitsland bijvoorbeeld het voorschrift van de wettelijke ongevallenverzekering BGV B11 §14, Elektromagnetische Felder' (elektromagnetische velden).

Om storende effecten te voorkomen, dient u de magneten altijd op een afstand van ten minste 30 cm van de bedreigde implantaten en apparaten te houden.

1 Plaatsen van de batterijen

Open het batterijvakje en plaats de batterijen overeenkomstig de installatiesymbolen. Let daarbij op de juiste polariteit.

1 AAN-/UIT-schakelaar
2 Verticale libel
3 Horizontale libel
4 Batterijvakje
5 Verstelling van afstelvoetje
6 Afstelvoetje
7 Klemhouder
8 Magneten (onderzijde)
9 Laseruitlaat
10 LED-laserindicator

2 ON/OFF

3 Afstelpoten opsteken

4 Leggen van wandtegels

Voor het leggen van wandtegels wordt het apparaat op de eerste tegel gezet met behulp van de klemhouder, die via de pennen aan de achterzijde kan worden uitgeschoven. De laserstraal, die parallel aan de horizontale libel ligt, gaat langs de tegelrand. Zo kan de tegel met de libel exact worden uitgelijnd.

5 90° straaldeler

(al naargelang de productuitvoering)

Met de 90° straaldeler kan de laserstraal bovendien 90° worden omgeleid.

Opmerkingen inzake onderhoud en reiniging

Reinig alle componenten met een iets vochtige doek en vermijd het gebruik van reinigings-, schuur- en oplosmiddelen. Verwijder de batterij(en) voordat u het apparaat gedurende een langere tijd niet gebruikt. Bewaar het apparaat op een schone, droge plaats.

Technische gegevens

Exactheid van de libellen	± 0,5 mm / m
Werkbereik	(afhankelijk van de hoeveelheid licht) 50 m
Laser golflengte	650 nm
Laserklasse	2 / < 1 mW (EN 60825-1:2014/AC:2017)
Stroomvoorziejning	2 x 1,5V LR03 (AAA)
Werkomstandigheden	0°C ... 50°C, lucht-vochtigheid max. 80% rH, nietcondenserend, werkhoogte max. 4000 m boven NAP (Nieuw Amsterdams Peil)
Opslagvoorwaarden	-10°C ... 70°C, lucht-vochtigheid max. 80% rH
Gewicht	130 g (incl. batterijen)
Afmetingen (B x H x D)	210 x 59 x 62 mm

Technische veranderingen voorbehouden. 20W44

EU-bepalingen en afvoer

Het apparaat voldoet aan alle van toepassing zijnde normen voor het vrije goederenverkeer binnen de EU. Dit product is een elektrisch apparaat en moet volgens de Europese richtlijn voor oude elektrische en elektronische apparatuur gescheiden verzameld en afgevoerd worden.

Verdere veiligheids- en aanvullende instructiesonder:

http://laserliner.com/info?an=ACQ
