Tuotetyyppi	Universaali laserkuplavaaka laserosoittimella
Merkki	Laserliner
Malli	HandyLaser Compact
Luokka	Laserosoitin
Säteen väri	Punainen, 650 nm
Laserturvallisuusluokka	2 / < 1 mW (EN 60825-1:2014/AC:2017)
Työskentelyalue	Enintään 50 m (valoisuudesta riippuen)
Kuplan tarkkuus	± 0,5 mm/m
Virtalähde	2 paristoa 1,5 V LR03 (AAA)
Paino	130 g (paristot mukaan lukien)
Mitat (P x K x S)	210 x 59 x 62 mm
Kuplan tyyppi	Vaaka- ja pystykupla
Magneettikiinnitys	Kyllä, 2 magneettia laitteen alla
Jousipidikekiinnitys	Kyllä, seinälaattojen asettamiseen
Säätöjalat	Kyllä, säädettävä
90° säteenjakaja	Saatavana mallista riippuen
Laserin LED-merkkivalo	Kyllä, näkyvä
Kotelo	Iskunkestävää muovia kumipintaisilla reunoilla
Käyttölämpötila	0°C - 50°C
Säilytyslämpötila	-10°C - 70°C
Maksimikosteus	80% RH (ilman kondensaatiota)
Huolto	Puhdista kevyesti kostealla liinalla, älä käytä liuottimia
Pitkäaikaissäilytys	Poista paristot, säilytä kuivassa
Turvallisuus	Älä katso lasersäteeseen, laserluokka 2
Sovellukset	Vaakitus, kohdistus, laatoitus, metallityöt

Usein kysytyt kysymykset - HandyLaser Compact Laserliner

Kuinka magneettikiinnitystä käytetään?

Laitteessa on kaksi magneettia alaosassa. Voit kiinnittää sen suoraan metallipinnalle (palkki, runko) käsivapaata työskentelyä varten.

Kuinka asetella laattoja tällä laservaa'alla?

Käytä mukana toimitettua jousipidikettä laitteen kiinnittämiseen ensimmäiseen laattaan. Vaakakuplan suuntainen lasersäde ohjaa laattojen kohdistamisessa.

Kuinka paristot vaihdetaan?

Avaa paristolokero laitteen takana. Aseta 2 LR03 (AAA) -paristoa noudattaen merkittyä napaisuutta.

Mitä LED-merkkivalo tarkoittaa?

LED syttyy, kun laser on käynnissä, jolloin on helppo nähdä, että laite on jännitteinen.

Onko tämä laser vaarallinen silmille?

Tämä tuote on luokan 2 laser (< 1 mW). Älä koskaan katso suoraan säteeseen. Jos silmät altistuvat, sulje ne ja käännä pää heti pois.

Mikä on kuplien tarkkuus?

Kuplavaaoilla on tarkkuus ±0,5 mm/m, ihanteellinen tavanomaisiin vaaitustöihin.

Voinko käyttää laitetta sateessa?

Ei, laite ei ole vesitiivis. Vältä liiallista kosteutta. Säilytä kuivassa paikassa.

Kuinka laitetta hoidetaan?

Puhdista se kevyesti kostealla liinalla. Älä käytä voimakkaita puhdistusaineita tai liuottimia. Poista paristot, jos et käytä laitetta pitkään aikaan.

Mikä on laserin maksimikantama?

Työskentelyalue voi olla jopa 50 m suotuisissa valaistusolosuhteissa. Se riippuu ympäröivästä valosta.

Kuinka säätöjalkoja säädetään?

Säätöjalat mahdollistavat pienten epätasaisuuksien kompensoinnin. Käännä niitä tasataksesi laitteen ennen käyttöä.

KÄYTTÖOHJE HandyLaser Compact Laserliner

Lue käyttöohje, oheinen lisälehti "Takuu- ja muut ohjeet" sekä tämän käyttöohjeen lopussa olevan linkin kautta löytyvät ohjeet ja tiedot kokonaan. Noudata annettuja ohjeita. Säilytä nämä ohjeet ja anna ne mukaan laserlaitteen seuraavalle käyttäjälle.

Yleiskäyttöinen laservesivaaka

• Sisältää pistelaserin vesivaa'an optista pidentämistä varten
  – Erityiset jousikiinnikeet, hyvä apu laatoitettaessa
• Magneettipidikkeen ansiosta vapaat kädet, kun työskentelet metallirakenteiden parissa
• ON/OFF-kytkin, selvästi erottuva LED-laserosoitir
• Iskunkestävä muovikotelo, käsien paikat päällystetty kumilla

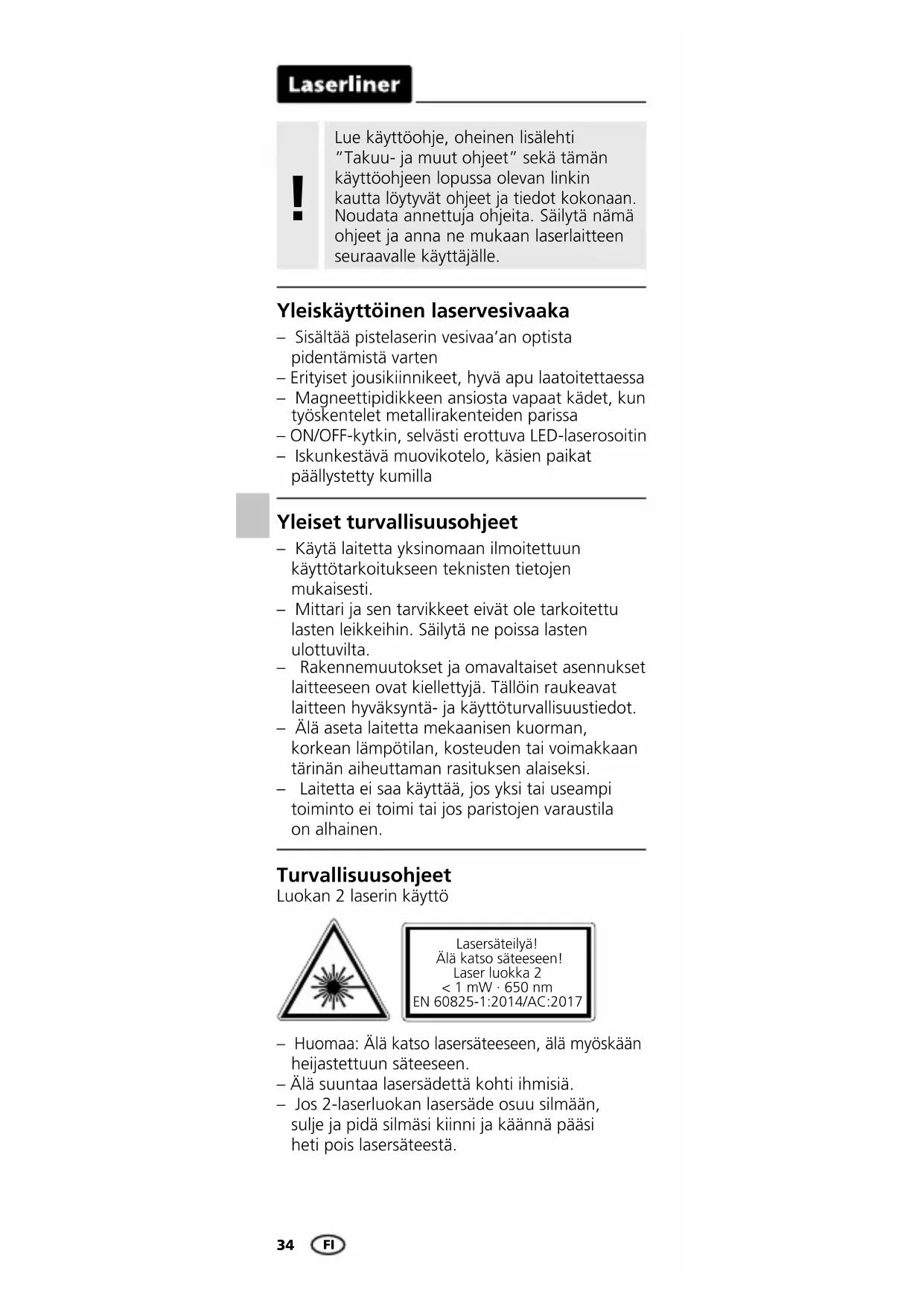

Yleiset turvallisuusohjeet

• Käytä laitetta yksinomaan ilmoitettuun käyttötarkoitukseen teknisten tietojen mukaisesti.
• Mittari ja sen tarvikkeet eivät ole tarkoitettu lasten leikkeihin. Säilytä ne poissa lasten ulottuvilta.
• Rakennemuutokset ja omavaltaiset asennukset laitteeseen ovat kiellettyjä. Tällöin raukeavat laitteen hyväksyntä- ja käyttöturvallisuustiedot.
• Älä aseta laitetta mekaanisen kuorman, korkean lämpötilan, kosteuden tai voimakkaan tärinän aiheuttaman rasituksen alaiseksi.
• Laitetta ei saa käyttää, jos yksi tai useampi toiminto ei toimi tai jos paristojen varaustila on alhainen.

Turvallisuusohjeet

Luokan 2 laserin käyttö

• Huomaa: Älä katso lasersäteeseen, älä myöskään heijastettuun säteeseen.
• Älä suuntaa lasersädettä kohti ihmisiä.

• Jos 2-laserluokan lasersäde osuu silmään, sulje ja pidä silmäsi kiinni ja käännä pääsi heti pois lasersäteestä.

• Älä käytä laseria silmien korkeudella (1,40 - 1,90 m).

• Peitä heijastavat ja kiiltävät sekä peilipinnat, kun käytät laserlaitetta.
• Yleisellä kulkuväylällä työskennellessäsi rajaa lasersäde suluilla ja seinäkkeillä ja merkitse lasersäde varoituskilvin.

Turvallisuusohjeet

Sähkömagneettinen säteily

• Mittauslaite täyttää EMC-direktiivin 2014/30/EU sähkömagneettista sietokykyä koskevat vaatimukset ja raja-arvot.
• Huomaa käyttörajoitukset esim. sairaaloissa, lentokoneissa, huoltoasemilla ja sydäntahdistimia käyttävien henkilöiden läheisyydessä. Säteilyllä voi olla vaarallisia vaikutuksia sähköisissä laitteissa tai se voi aiheuttaa niihin häiriöitä.

Voimakas magneettikenttä aiheuttaa vaaran

Voimakkaat magneettikentät saattavat vahingoittaa apulaitteita (esim. sydämentahdistinta) käyttäviä henkilöitä ja sähkölaitteita (esim. magneettikortti, mekaaninen kello, hienomekaaninen laite, kiintolevy).

Noudata maakohtaisia turvallisuusohjeita, jotka oskevat voimakkaiden sähkömagneettisten kenttien ihmisille aiheuttamien vaarojen välttämistä.

Saksassa tämä on BGV B11 §14 „Elektromagnetische Felder“ (Sähkömagneettiset kentät).

Häiriöiden välttämiseksi pidä magneetti vähintään 30 cm päässä implantista tai muusta häiriöherkästä laitteesta.

1 Paristojen asettaminen

Avaa paristolokero ja aseta paristot sisään ohjeiden mukaisesti. Huomaa paristojen oikea napaisuus.

7 Jousipuristin
8 Magneetti (alapinnalla)
9 Lasersäteen ulostuloikkuna
10 LED-laserosoitin

2 ON/OFF

3 Säätöjalkojen pystyttäminen

4 Seinälaattojen asentaminen

Seinälaattojen asentamista varten laite kiinnitetään ensimmäiseen laattaan jousipuristimella. Jousipuristin työnnetään esiin laitteen takasivulla olevan tapin avulla. Vaakalibellin suuntainen laserviiva osoittaa laatan reunan. Siten laatan voi asentaa tarkasti libellin suuntaisesti.

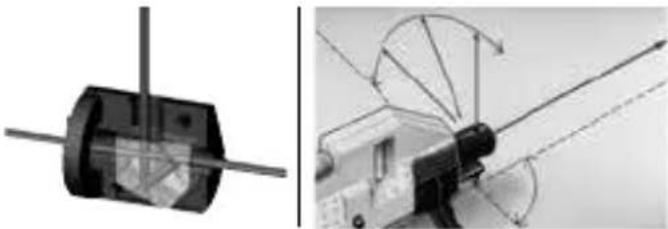

5 90° prisma

(varustuksen mukaan)

90° prismalla laserviivan voi kääntää 90°.

Ohjeet huoltoa ja hoitoa varten

Puhdista kaikki osat nihkeällä kankaalla. Älä käytä pesu- tai hankausaineita äläkä liuottimia. Ota paristo(t) pois laitteesta pitkän säilytyksen ajaksi. Säilytä laite puhtaassa ja kuivassa paikassa.

Tekniset tiedot

Libellien tarkkuus	± 0,5 mm / m
Työalue	(valo-olosuhteista riippuen)50 m
Laserin aallonpituus	650 nm
Laser luokka	2 / < 1 mW (EN 60825-1:2014/AC:2017)
Virransyöttö	2 x 1,5V LR03 (AAA)
Käyttöympäristö	0°C ... 50°C, ilmankosteus maks. 80% RH, ei kondensoituva, asennuskorkeus maks. 4000 m merenpinnasta
Varastointiolosuhteet	-10°C ... 70°C, ilmankosteus maks. 80% RH
Paino	130 g (sis. paristot)
Mitat (L x K x S)	210 x 59 x 62 mm

Tekniset muutokset mahdollisia. 20W44

EY-määräykset ja hävittäminen

Laite täyttää kaikki EY:n sisällä tapahtuvaa vapaata tavaravaihtoa koskevat standardit.

Tämä tuote on sähkölaite. Se on kierrätettävä tai hävitettävä vanhoja sähkö- ja elektroniikkalaitteita koskevan EY-direktiivin mukaan.

Lisätietoja, turvallisuus- yms. ohjeita: http://laserliner.com/info?an=ACQ
