Produkttype	Universelt laservaterpas med laserpointer
Mærke	Laserliner
Model	HandyLaser Compact
Kategori	Laserpointer
Strålefarve	Rød, 650 nm
Lasiklasse	2 / < 1 mW (EN 60825-1:2014/AC:2017)
Arbejdsområde	Op til 50 m (afhængigt af lysstyrke)
Boblenøjagtighed	± 0,5 mm/m
Strømforsyning	2 batterier 1,5 V LR03 (AAA)
Vægt	130 g (inkl. batterier)
Dimensioner (L x H x D)	210 x 59 x 62 mm
Bobletype	Vandret og lodret boble
Magnetisk fastgørelse	Ja, 2 magneter under enheden
Fjederklemme fastgørelse	Ja, til montering af vægfliser
Justeringsfødder	Ja, justerbare
90° stråledeler	Tilgængelig afhængigt af model
Laser LED-indikator	Ja, synlig
Hus	Stødsikkert plastik med gummierede kanter
Driftstemperatur	0°C til 50°C
Opbevaringstemperatur	-10°C til 70°C
Maks. luftfugtighed	80% RH (uden kondens)
Vedligeholdelse	Rengør med en let fugtig klud, ingen opløsningsmidler
Langtidsopbevaring	Fjern batterierne, opbevar tørt
Sikkerhed	Se ikke ind i laserstrålen, laser klasse 2
Anvendelser	Afretning, justering, flisearbejde, arbejde på metal

Ofte stillede spørgsmål - HandyLaser Compact Laserliner

Hvordan bruger jeg den magnetiske fastgørelse?

Enheden har to magneter under undersiden. Du kan fastgøre den direkte på en metaloverflade (bjælke, konstruktion) for at arbejde hænder frit.

Hvordan lægger jeg fliser med dette laservaterpas?

Brug den medfølgende fjederklemme til at fastgøre enheden på den første flise. Laserstrålen parallel med den vandrette boble guider dig til at justere fliserne.

Hvordan skifter jeg batterierne?

Åbn batterirummet på enhedens bagside. Indsæt 2 batterier LR03 (AAA) i overensstemmelse med den angivne polaritet.

Hvad betyder LED-indikatoren?

LED'en lyser, når laseren er tændt, hvilket gør det nemt at se, at enheden er tændt.

Er denne laser farlig for øjnene?

Dette produkt er en klasse 2 laser (< 1 mW). Man må aldrig kigge direkte ind i strålen. Hvis dine øjne udsættes, luk dem og drej hovedet straks.

Hvad er boblernes nøjagtighed?

Vaterpasboblerne har en nøjagtighed på ±0,5 mm/m, ideel til almindeligt afretningsarbejde.

Kan jeg bruge enheden i regn?

Nej, enheden er ikke vandtæt. Undgå overdreven fugt. Opbevar den på et tørt sted.

Hvordan vedligeholder jeg enheden?

Rengør den med en let fugtig klud. Brug ikke aggressive rengøringsmidler eller opløsningsmidler. Fjern batterierne, hvis du ikke bruger den i længere tid.

Hvad er laserens maksimale rækkevidde?

Arbejdsområdet kan nå op til 50 m under gunstige lysforhold. Det afhænger af omgivelseslyset.

Hvordan justerer jeg justeringsfødderne?

De justerbare fødder gør det muligt at kompensere for små uregelmæssigheder i underlaget. Drej dem for at nivellere enheden før brug.

BRUGSANVISNING HandyLaser Compact Laserliner

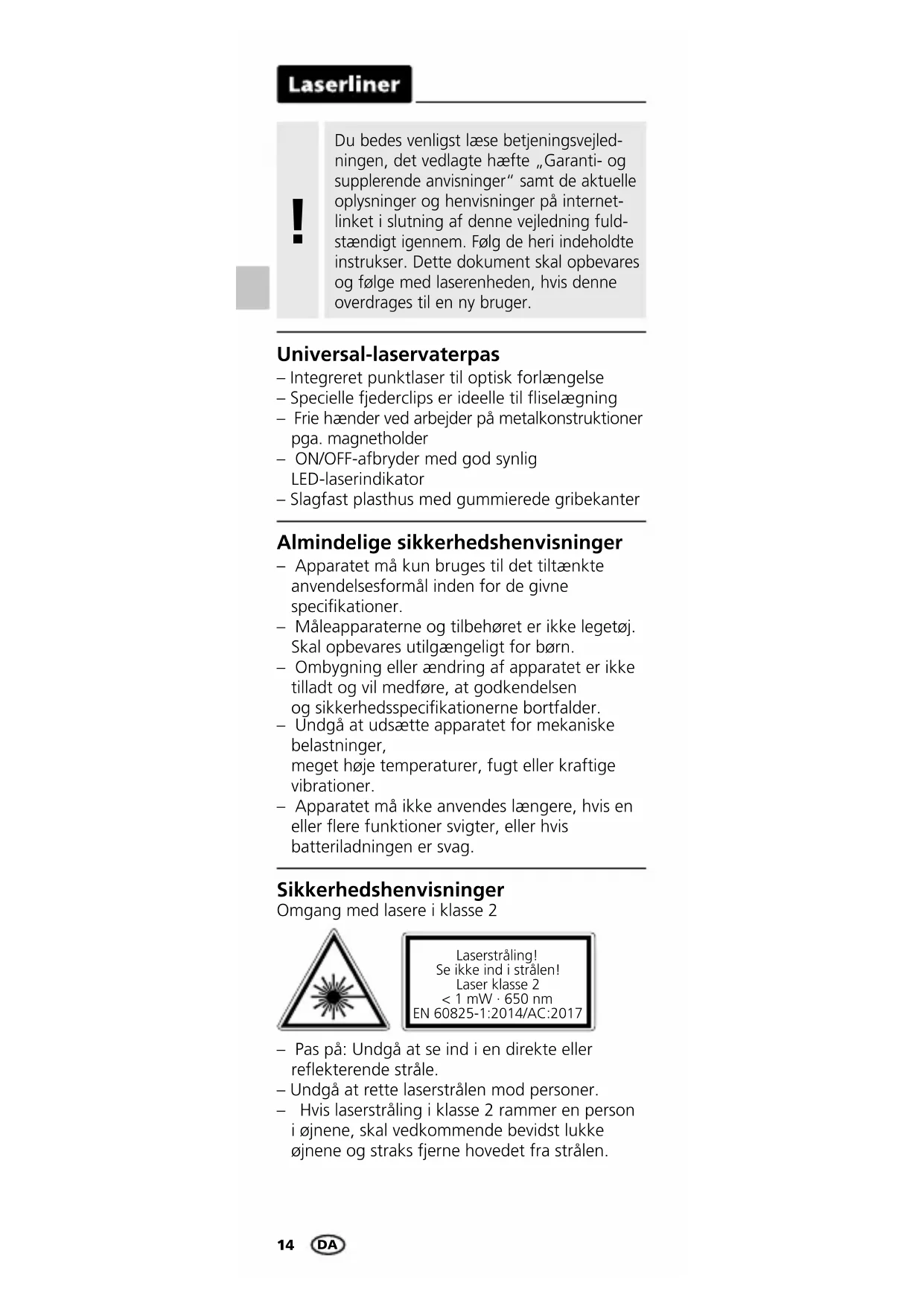

Du bedes venligst læse betjeningsvejledningen, det vedlagte hæfte „Garanti- og supplerende anvisninger“ samt de aktuelle oplysninger og henvisninger på internet-linket i slutning af denne vejledning fuldstændigt igennem. Følg de heri indeholdte instrukser. Dette dokument skal opbevares og følge med laserenheden, hvis denne overdrages til en ny bruger.

Universal-laservaterpas

• Integreret punktlaser til optisk forlængelse
• Specielle fjederclips er ideelle til fliselægning
• Frie hænder ved arbejder på metalkonstruktioner pga. magnetholder
• ON/OFF-afbryder med god synlig LED-laserindikator
  – Slagfast plasthus med gummierede gribekanter

Almindelige sikkerhedshenvisninger

• Apparatet må kun bruges til det tiltænkte anvendelsesformål inden for de givne specifikationer.
• Måleapparaterne og tilbehøret er ikke legetøj. Skal opbevares utilgængeligt for børn.
• Ombygning eller ændring af apparatet er ikke tilladt og vil medføre, at godkendelsen og sikkerhedsspecifikationerne bortfalder.
• Undgå at udsætte apparatet for mekaniske belastninger, meget høje temperaturer, fugt eller kraftige vibrationer.
• Apparatet må ikke anvendes længere, hvis en eller flere funktioner svigter, eller hvis batteriladningen er svag.

Sikkerhedshenvisninger

• Pas på: Undgå at se ind i en direkte eller reflekterende stråle.
  – Undgå at rette laserstrålen mod personer.

• Hvis laserstråling i klasse 2 rammer en person i øjnene, skal vedkommende bevidst lukke øjnene og straks fjerne hovedet fra strålen.

• Undlad at anvende laseren i øjenhøjde (1,40 ... 1,90 m).

• Godt reflekterende, spejlende eller skinnende overflader skal tildækkes, så længe der bruges laserudstyr.
• I områder med offentlig færdsel skal strålebanen så vidt muligt begrænses af afspærringer og skillevægge, og laserområdet skal afmærkes med advarselsskilte.

Sikkerhedshenvisninger

Omgang med elektromagnetisk stråling

• Måleapparatet overholder forskrifterne og grænseværdierne for elektromagnetisk kompatibilitet iht. EMC-direktiv 2014/30/EU.
• Lokale anvendelsesrestriktioner, f.eks. på hospitaler, i fly eller i nærheden af personer med pacemaker, skal iagttages. Risikoen for farlig påvirkning eller fejl i eller pga. elektronisk udstyr er til stede.

Fare pga. stærke magnetfelter

Stærke magnetfelter kan have skadelige virkninger på personer med implantater (fx pacemakere) og på elektromekaniske apparater (fx magnetkort, mekaniske ure, finmekanik, harddiske).

Med hensyn til stærke magnetfelters virkning på personer skal man iagttage de relevante nationale regler og bestemmelser; dette vil fx i Tyskland sige brancheforeningens forskrift BGV B11 §14 „Elektromagnetiske felter“.

For at undgå generende påvirkninger skal man altid holde magneterne i en afstand på mindst 30 cm fra enhver form for følsomme implantater og apparater.

1 Isætning af batterier

Åbn batterihuset og læg batterierne i. Vær opmærksom på de angivne poler.

1 Tænd- & slukkontakt
2 Vaterlibelle
3 Lodlibelle
4 Batterihus
5 Indstilling af justeringsfod

6 Justerfod
7 Fjeder-fastspænding
8 Magneter (underside)
9 Laserstråle udgange
10 LED-laser-indikator

2 ON/OFF

3 Justeringsfødder påsættes

4 Opsætning af vægfliser

Til opsætning af vægfliser anbringes apparatet med fjeder-fastspændingen – som kan skydes ud gennem stifterne på bagsiden – på den første flise. Laserstrålen, som er parallel med den horisontale libelle, løber langs flisekanten. På denne måde kan man indjustere flisen nøjagtigt med libellen.

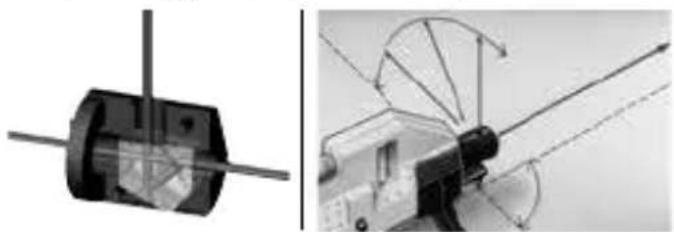

5 90° vinkeloptik

(afhængig af projektudførelse)

Anmærkninger vedr. vedligeholdelse og pleje

Alle komponenter skal rengøres med en let fugtet klud, og man skal undlade brug af rengørings-, skure- og opløsningsmidler. Batterierne skal tages ud inden længere opbevaringsperioder.

Apparatet skal opbevares på et rent og tørt sted.

Tekniske Data

Vaterpas-nøjagtighed	± 0,5 mm / m
Arbejdsområde	(afhængig af lysforhold)50 m
Laserbølgelængde	650 nm
Laserklasse	2 / < 1 mW (EN 60825-1:2014/AC:2017)
Strømforsyning	2 x 1,5V LR03 (AAA)
Arbejdsbetingelser	0°C ... 50°C,luftfugtighedmaks. 80% rH,ikke-kondenserende,arbejdshøjde maks.4000 m.o.h.
Opbevarings-betingelser	-10°C ... 70°C,Luftfugtighed maks.80% rH
Vægt 130 g (inkl. batterier)
Mål (b x h x l)	210 x 59 x 62 mm

Forbehold for tekniske ændringer. 20W44

Apparatet opfylder alle påkrævede standarder for fri vareomsætning inden for EU.

Dette produkt er et elapparat og skal indsamles og bortskaffes separat i henhold til EF-direktivet for (brugte) elapparater.

Flere sikkerhedsanvisninger

og supplerende tips på:

http://laserliner.com/info?an=ACQ
