HandyLaser Compact - Wskaźnik laserowy Laserliner - Bezpłatna instrukcja obsługi

Typ produktu	Uniwersalna poziomica laserowa ze wskaźnikiem laserowym
Marka	Laserliner
Model	HandyLaser Compact
Kategoria	Wskaźnik laserowy
Kolor promienia	Czerwony, 650 nm
Klasa lasera	2 / < 1 mW (EN 60825-1:2014/AC:2017)
Obszar roboczy	Do 50 m (w zależności od jasności)
Dokładność libelli	± 0,5 mm/m
Zasilanie	2 baterie 1,5 V LR03 (AAA)
Waga	130 g (z bateriami)
Wymiary (dł. x wys. x gł.)	210 x 59 x 62 mm
Typ libelli	Libella pozioma i pionowa
Mocowanie magnetyczne	Tak, 2 magnesy pod urządzeniem
Mocowanie za pomocą zacisku sprężynowego	Tak, do układania płytek ściennych
Nóżki regulacyjne	Tak, regulowane
Rozdzielacz wiązki 90°	Dostępny w zależności od modelu
Wskaźnik laserowy LED	Tak, widoczny
Obudowa	Tworzywo sztuczne odporne na wstrząsy z gumowymi krawędziami
Temperatura pracy	0°C do 50°C
Temperatura przechowywania	-10°C do 70°C
Maksymalna wilgotność	80% RH (bez kondensacji)
Konserwacja	Czyścić lekko wilgotną szmatką, bez rozpuszczalników
Długotrwałe przechowywanie	Wyjąć baterie, przechowywać w suchym miejscu
Bezpieczeństwo	Nie patrzeć w wiązkę lasera, laser klasy 2
Zastosowania	Poziomowanie, ustawianie, układanie płytek, prace na metalu

Często zadawane pytania - HandyLaser Compact Laserliner

Jak używać mocowania magnetycznego?

Urządzenie posiada dwa magnesy pod spodem. Można je przymocować bezpośrednio do metalowej powierzchni (belka, konstrukcja) do pracy bez użycia rąk.

Jak układać płytki za pomocą tej poziomicy laserowej?

Użyj dołączonego zacisku sprężynowego, aby przymocować urządzenie do pierwszej płytki. Promień lasera równoległy do libelli poziomej prowadzi cię w ustawianiu płytek.

Jak wymienić baterie?

Otwórz komorę baterii z tyłu urządzenia. Włóż 2 baterie LR03 (AAA) zgodnie z zaznaczoną biegunowością.

Co oznacza wskaźnik LED?

Dioda LED świeci, gdy laser jest włączony, co pozwala łatwo zobaczyć, że urządzenie jest pod napięciem.

Czy ten laser jest niebezpieczny dla oczu?

Ten produkt jest laserem klasy 2 (< 1 mW). Nigdy nie patrz bezpośrednio w wiązkę. Jeśli oczy są narażone, zamknij je i natychmiast odwróć głowę.

Jaka jest dokładność libelli?

Libelle mają dokładność ±0,5 mm/m, idealną do typowych prac poziomujących.

Czy mogę używać urządzenia w deszczu?

Nie, urządzenie nie jest wodoodporne. Unikaj nadmiernej wilgoci. Przechowuj w suchym miejscu.

Jak konserwować urządzenie?

Czyść go lekko wilgotną szmatką. Nie używaj agresywnych środków czyszczących ani rozpuszczalników. Wyjmij baterie, jeśli nie używasz go przez dłuższy czas.

Jaki jest maksymalny zasięg lasera?

Obszar roboczy może osiągnąć 50 m w sprzyjających warunkach oświetleniowych. Zależy od światła otoczenia.

Jak wyregulować nóżki regulacyjne?

Nóżki regulacyjne umożliwiają kompensację małych nierówności podłoża. Obróć je, aby wypoziomować urządzenie przed użyciem.

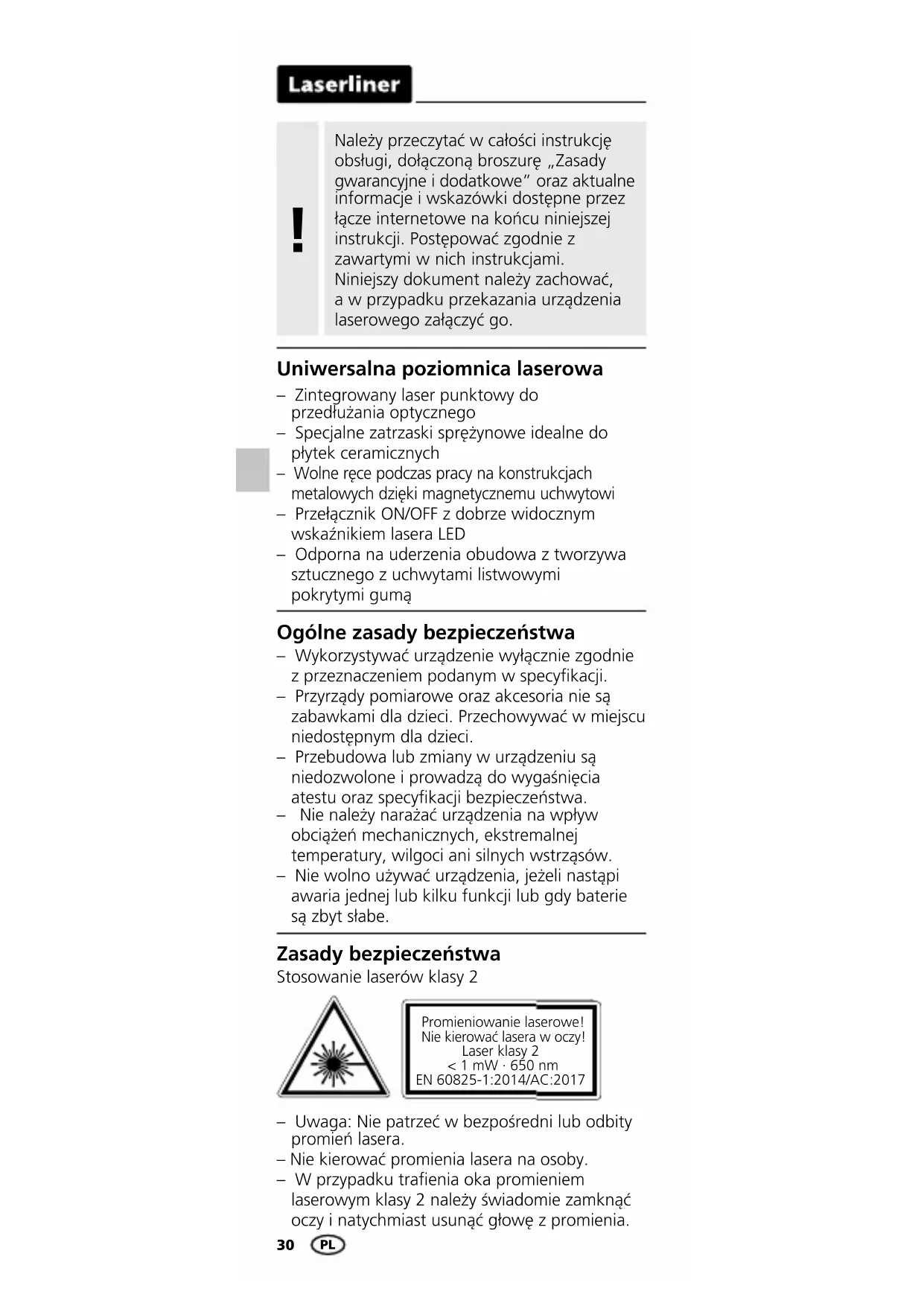

INSTRUKCJA OBSŁUGI HandyLaser Compact Laserliner

Należy przeczytać w całości instrukcję obsługi, dołączoną broszurę „Zasady gwarancyjne i dodatkowe” oraz aktualne informacje i wskazówki dostępne przez łącze internetowe na końcu niniejszej instrukcji. Postępować zgodnie z zawartymi w nich instrukcjami. Niniejszy dokument należy zachować, a w przypadku przekazania urządzenia laserowego załączyć go.

Uniwersalna poziomnica laserowa

• Zintegrowany laser punktowy do przedłużania optycznego
• Specjalne zatrzaski sprężynowe idealne do płytek ceramicznych
• Wolne ręce podczas pracy na konstrukcjach metalowych dzięki magnetyczemu uchwytowi
  – Przełącznik ON/OFF z dobrze widocznym wskaźnikiem lasera LED
• Odporna na uderzenia obudowa z tworzywa sztucznego z uchwytami listwowymi pokrytymi gumą

Ogólne zasady bezpieczeństwa

• Wykorzystywać urządzenie wyłącznie zgodnie z przeznaczeniem podanym w specyfikacji.
• Przyrządy pomiarowe oraz akcesoria nie są zabawkami dla dzieci. Przechowywać w miejscu niedostępnym dla dzieci.
• Przebudowa lub zmiany w urządzeniu są niedozwolone i prowadzą do wygaśnięcia atestu oraz specyfikacji bezpieczeństwa.
• Nie należy narażać urządzenia na wpływ obciążeń mechanicznych, ekstremalnej temperatury, wilgoci ani silnych wstrząsów.
• Nie wolno używać urządzenia, jeżeli nastąpi awaria jednej lub kilku funkcji lub gdy baterie są zbyt słabe.

Zasady bezpieczeństwa

Stosowanie laserów klasy 2

– Uwaga: Nie patrzeć w bezpośredni lub odbity promień lasera.
– Nie kierować promienia lasera na osoby.
– W przypadku trafienia oka promieniem laserowym klasy 2 należy świadomie zamknąć oczy i natychmiast usunąć głowę z promienia.

• Nie używać lasera na wysokości oczu (1,40 ... 1,90 m).
• Podczas eksploatacji urządzeń laserowych należy przykryć wszelkie powierzchnie dobrze odbijające promienie, błyszczące oraz lustrzane.
• W obszarach publicznych bieg promieni ograniczyć w miarę możliwości za pomocą blokad i parawanów oraz oznaczyć obszar działania lasera za pomocą znaków ostrzegawczych.

Zasady bezpieczeństwa

Postępowanie z promieniowaniem elektromagnetycznym

– Przyrząd pomiarowy odpowiada przepisom i wartościom granicznym kompatybilności elektromagnetycznej zgodnie z dyrektywą EMC 2014/30/UE.
– Należy zwracać uwagę na lokalne ograniczenia stosowania np. w szpitalach, w samolotach, na stacjach paliw oraz w pobliżu osób z rozrusznikami serca. Występuje możliwość niebezpiecznego oddziaływania lub zakłóceń w urządzeniach elektronicznych i przez urządzenia elektroniczne.

Zagrożenie spowodowane silnymi polami magnetycznymi

Silne pola magnetyczne mogą mieć szkodliwy wpływ na osoby z aktywnymi implantami (np. rozrusznikami serca) oraz na urządzenia elektromechaniczne (np. karty magnetyczne, zegarki mechaniczne, precyzyjne urządzenia mechaniczne, twarde dyski).

W odniesieniu do wpływu silnych pół magnetycznych na osoby należy przestrzegać odpowiednich przepisów i regulacji krajowych, np. w Niemczech regulacji BGV B11 §14 „Pola elektromagnetyczne”.

Aby uniknąć zakłóceń, należy zawsze trzymać magnesy w odległości co najmniej 30 cm od zagrożonych implantów i urządzeń.

1 Zakładanie baterii

Otworzyć komorę baterii i włożyć baterie zgodnie z symbolami instalacyjnymi. Zwrócić przy tymuwagę na prawidłową biegunowość.

1 Przełącznik WŁ./WYŁ.
2 Libelka pionowa
3 Libelka pozioma
4 Komora baterii
5 Pokrętło do ustawiania

6 Nóżka do ustawiania
7 Sprężynowy uchwyt zaciskowy
8 Magnesy (spód)
9 Okienko promieni lasera
10 Wskaźnik LED lasera

2 ON/OFF

B Zakładanie stopek regulacyjnych

4 Kładzenie płytek ściennych

Przy kładzeniu płytek ściennych urządzenie zakłada się na pierwszą płytkę przy pomocy sprężynowego uchwytu zaciskowego, który wysuwa się za pomocą tylnych kołków. Promień laserowy przechodzący równolegle do libelki poziomej przebiega wzdłuż krawędzi płytki. W ten sposób płytkę można precyzyjnie ustawić za pomocą libelki.

5 Rozdzielacz wiązki 90°

(zależnie od wersji produktu)

Rozdzielacz wiązki 90° pozwala na dodatkową zmianę kierunku promienia laserowego o 90°.

Wskazówki dotyczące konserwacji i pielęgnacji

Oczyścić wszystkie komponenty lekko zwilżoną ściereczką; unikać stosowania środków czyszczących, środków do szorowania i rozpuszczalników.

Przed dłuższym składowaniem wyjąć baterie.

Przechowy-wać urządzenie w czystym, suchym miejscu.

Dane Techniczne

Dokładność libelek	± 0,5 mm / m
Obszar roboczy	(zależny od warunków oświetlenia) 50 m
Długość fali lasera	650 nm
Klasa lasera	2 / < 1 mW (EN 60825-1:2014/AC:2017)
Zasilanie	2 x 1,5V LR03 (AAA)
Warunki pracy	0°C ... 50°C, wilgotność powietrza maks. 80% wilgotności względnej, bez skrapłania, wysokość robocza maks. 4000 m nad punktem zerowym normalnym
Warunki przechowywania	-10°C ... 70°C, wilgotność powietrza maks. 80% wilgotności względnej
Masa	130 g (z bateriami)
Wymiary (szer. x wys. x gł.)	210 x 59 x 62 mm

Zmiany zastrzeżone. 20W44

Przepisy UE i usuwanie

Przyrząd spełnia wszystkie normy wymagane do wolnego obrotu towarów w UE.

Produkt ten jest urządzeniem elektrycznym i zgodnie z europejską dyrektywą dotyczącą złomu elektrycznego i elektronicznego należy je zbierać i usuwać oddzielnie.

Dalsze wskazówki dotyczące bezpieczeństwa i informacje dodatkowe patrz:

http://laserliner.com/info?an=ACQ
