HandyLaser Compact - Laserpointer Laserliner - Kostenlose Bedienungsanleitung

Produkttyp	Universelle Laser-Wasserwaage mit Laserpointer
Marke	Laserliner
Modell	HandyLaser Compact
Kategorie	Laserpointer
Strahlfarbe	Rot, 650 nm
Laserklasse	2 / < 1 mW (EN 60825-1:2014/AC:2017)
Arbeitsbereich	Bis zu 50 m (je nach Helligkeit)
Genauigkeit der Libellen	± 0,5 mm/m
Stromversorgung	2 Batterien 1,5 V LR03 (AAA)
Gewicht	130 g (inkl. Batterien)
Abmessungen (L x H x T)	210 x 59 x 62 mm
Libellentyp	Horizontale und vertikale Libelle
Magnetische Befestigung	Ja, 2 Magnete unter dem Gerät
Befestigung mit Federklemme	Ja, für Wandfliesenverlegung
Justierfüße	Ja, verstellbar
90° Strahlteiler	Je nach Modell verfügbar
Laser-LED-Anzeige	Ja, sichtbar
Gehäuse	Schlagfester Kunststoff mit gummierten Kanten
Betriebstemperatur	0°C bis 50°C
Lagertemperatur	-10°C bis 70°C
Max. Luftfeuchtigkeit	80% RH (nicht kondensierend)
Wartung	Mit leicht feuchtem Tuch reinigen, keine Lösungsmittel
Langzeitlagerung	Batterien entfernen, trocken lagern
Sicherheit	Nicht in den Laserstrahl blicken, Laserklasse 2
Anwendungen	Nivellieren, Ausrichten, Fliesenverlegung, Arbeiten an Metall

Häufig gestellte Fragen - HandyLaser Compact Laserliner

Wie verwende ich die magnetische Befestigung?

Das Gerät verfügt über zwei Magnete an der Unterseite. Sie können es direkt an einer Metallfläche (Träger, Rahmen) befestigen für freihändiges Arbeiten.

Wie verlege ich Fliesen mit dieser Laser-Wasserwaage?

Verwenden Sie die mitgelieferte Federklemme, um das Gerät an der ersten Fliese zu befestigen. Der Laserstrahl parallel zur horizontalen Libelle führt Sie beim Ausrichten der Fliesen.

Wie wechsle ich die Batterien?

Öffnen Sie das Batteriefach auf der Rückseite des Geräts. Legen Sie 2 LR03 (AAA) Batterien ein und beachten Sie die angegebene Polarität.

Was bedeutet die LED-Anzeige?

Die LED leuchtet, wenn der Laser eingeschaltet ist, sodass Sie leicht erkennen können, dass das Gerät unter Spannung steht.

Ist dieser Laser gefährlich für die Augen?

Dieses Produkt ist ein Klasse-2-Laser (< 1 mW). Niemals direkt in den Strahl blicken. Falls Ihre Augen exponiert sind, schließen Sie sie und drehen Sie sofort den Kopf weg.

Wie genau sind die Libellen?

Die Libellen haben eine Genauigkeit von ±0,5 mm/m, ideal für übliche Nivellierarbeiten.

Kann ich das Gerät im Regen verwenden?

Nein, das Gerät ist nicht wasserdicht. Vermeiden Sie übermäßige Feuchtigkeit. Lagern Sie es an einem trockenen Ort.

Wie pflege ich das Gerät?

Reinigen Sie es mit einem leicht feuchten Tuch. Verwenden Sie keine aggressiven Reinigungsmittel oder Lösungsmittel. Entfernen Sie die Batterien, wenn Sie es längere Zeit nicht benutzen.

Wie groß ist die maximale Reichweite des Lasers?

Der Arbeitsbereich kann unter günstigen Lichtverhältnissen 50 m erreichen. Er hängt vom Umgebungslicht ab.

Wie stelle ich die Justierfüße ein?

Die Justierfüße gleichen kleine Unebenheiten des Untergrunds aus. Drehen Sie sie, um das Gerät vor Gebrauch auszurichten.

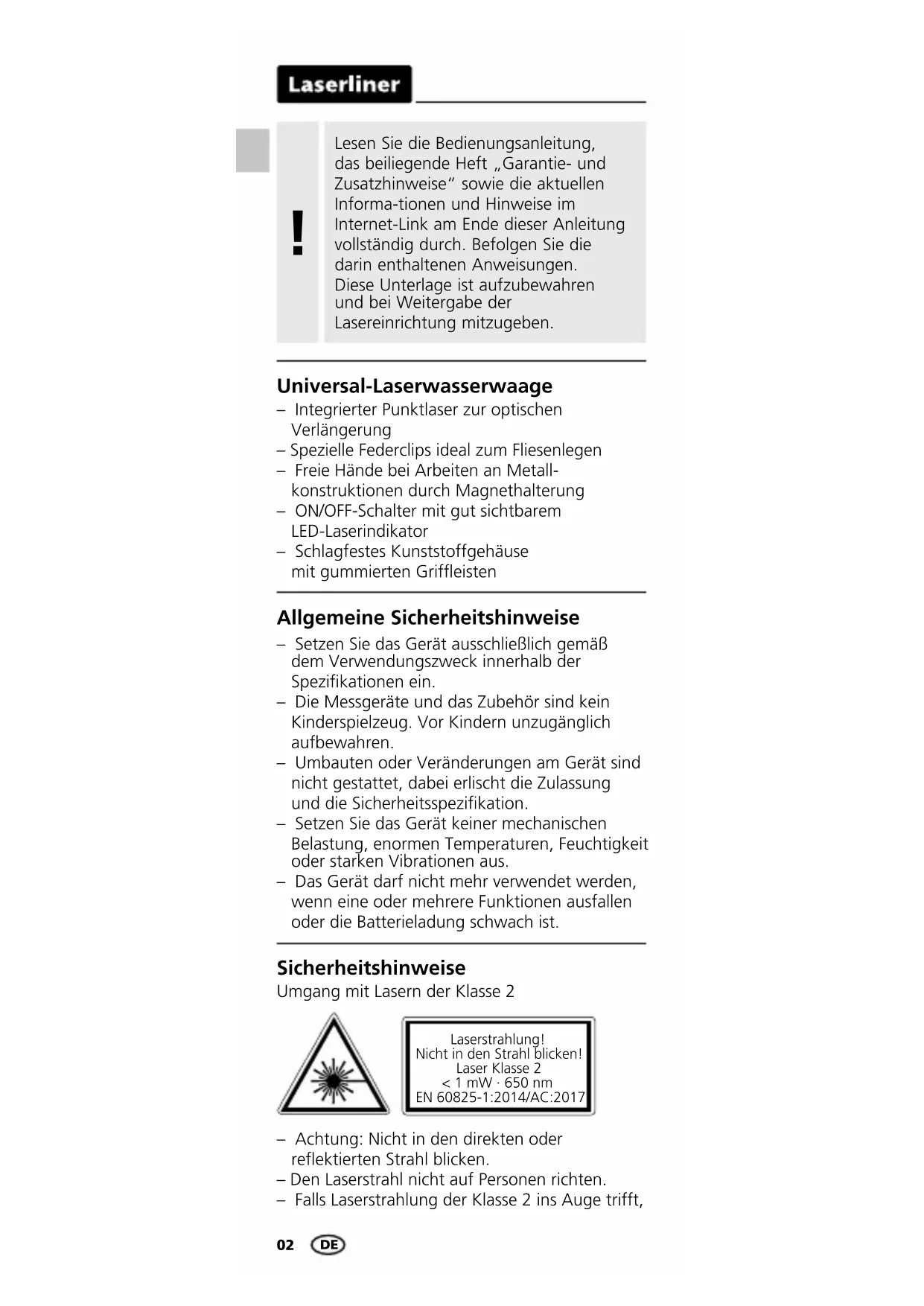

BEDIENUNGSANLEITUNG HandyLaser Compact Laserliner

Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie- und Zusatzhinweise“ sowie die aktuellen Informa-tionen und Hinweise im Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlage ist aufzubewahren und bei Weitergabe der Lasereinrichtung mitzugeben.

Universal-Laserwasserwaage

• Integrierter Punktlaser zur optischen Verlängerung
• Spezielle Federclips ideal zum Fliesenlegen
• Freie Hände bei Arbeiten an Metallkonstruktionen durch Magnethalterung
• ON/OFF-Schalter mit gut sichtbarem LED-Laserindikator
• Schlagfestes Kunststoffgehäuse mit gummierten Griffleisten

Allgemeine Sicherheitshinweise

• Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck innerhalb der Spezifikationen ein.
• Die Messgeräte und das Zubehör sind kein Kinderspielzeug. Vor Kindern unzugänglich aufbewahren.
• Umbauten oder Veränderungen am Gerät sind nicht gestattet, dabei erlischt die Zulassung und die Sicherheitsspezifikation.
• Setzen Sie das Gerät keiner mechanischen Belastung, enormen Temperaturen, Feuchtigkeit oder starken Vibrationen aus.
• Das Gerät darf nicht mehr verwendet werden, wenn eine oder mehrere Funktionen ausfallen oder die Batterieladung schwach ist.

Sicherheitshinweise

Umgang mit Lasern der Klasse 2

• Achtung: Nicht in den direkten oder reflektierten Strahl blicken.
• Den Laserstrahl nicht auf Personen richten.
• Falls Laserstrahlung der Klasse 2 ins Auge trifft,

sind die Augen bewusst zu schließen und der Kopf sofort aus dem Strahl zu bewegen.

• Verwenden Sie den Laser nicht auf Augenhöhe (1,40 ... 1,90 m).
• Gut reflektierende, spiegelnde oder glänzende Flächen sind während des Betriebes von Lasereinrichtungen abzudecken.
• In öffentlichen Verkehrsbereichen den Strahlengang möglichst durch Absperrungen und Stellwände begrenzen und den Laserbereich durch Warnbeschilderung kennzeichnen.

Sicherheitshinweise

Umgang mit elektromagnetischer Strahlung

• Das Messgerät hält die Vorschriften und Grenzwerte für die elektromagnetische Verträglichkeit gemäß EMV-Richtlinie 2014/30/EU ein.
• Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flugzeugen, an Tankstellen, oder in der Nähe von Personen mit Herzschrittmachern, sind zu beachten. Die Möglichkeit einer gefährlichen Beeinflussung oder Störung von und durch elektronische Geräte ist gegeben.

Gefährdung durch starke Magnetfelder

Starke Magnetfelder können schädliche Einwirkungen auf Personen mit aktiven Körperhilfsmitteln (z.B. Herzschrittmacher) und an elektromechanischen Geräten (z.B. Magnetkarten, mechanischen Uhren, Feinmechanik, Festplatten) verursachen.

Hinsichtlich der Einwirkung starker Magnetfelder auf Personen sind die jeweiligen nationalen Bestimmungen und Vorschriften zu berücksichtigen, wie beispielsweise in der Bundesrepublik Deutschland die berufsgenossenschaftliche Vorschrift BGV B11 §14 „Elektromagnetische Felder“.

Um eine störende Beeinflussung zu vermeiden, halten Sie die Magnete stets in einem Abstand von mindestens 30 cm von den jeweils gefährdeten Implantaten und Geräten entfernt.

1 Batterien einlegen

Das Batteriefach öffnen und Batterien gemäß den Installations symbolen einlegen. Dabei auf korrekte Polarität achten.

1 AN-/AUS-Schalter
2 Vertikallibelle
3 Horizontallibelle
4 Batteriefach
5 Justierfußverstellung

6 Justierfuß

7 Feder- Klemmhalterung

8 Magnete (Unterseite)

9 Laseraustritt

10 LED-Laserindikator

2 ON/OFF

3 Justierfüße aufstecken

4 Verlegen von Wandfliesen

Zum Verlegen von Wandfliesen wird das Gerät mittels der Feder-Klemmhalterung, die sich durch die rückseitigen Stifte herausschieben lässt, auf die erste Fliese gesteckt. Der Laserstrahl, der parallel zur Horizontallibelle liegt, führt entlang der Fliesenkante. So lässt sich die Fliese mit der Libelle genau ausrichten.

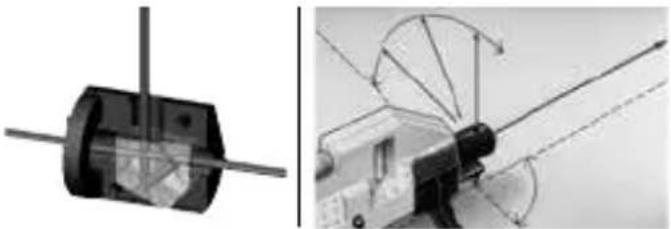

5 90° Strahlteiler

(je nach Produktausführung)

Mit dem 90° Strahlteiler lässt sich der Laserstrahl zusätzlich um 90° umleiten.

Hinweise zur Wartung und Pflege

Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch und vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln. Entnehmen Sie die Batterie/n vor einer längeren Lagerung. Lagern Sie das Gerät an einem sauberen, trockenen Ort.

Technische Daten

Libellengenauigkeit	± 0,5 mm / m
Arbeitsbereich	(von Raumhelligkeit abhängig) 50 m
Laserwellenlänge	650 nm
Laserklasse	2 / < 1 mW (EN 60825-1:2014/AC:2017)
Stromversorgung	2 x 1,5V LR03 (AAA)
Arbeitsbedingungen	0°C ... 50°C,Luftfeuchtigkeit max. 80% rH, nicht kondensierend,Arbeitshöhe max. 4000 m über NN (Normalnull)
Lagerbedingungen	-10°C ... 70°C, Luft-feuchtigkeit max. 80% rH
Gewicht	130 g (inkl. Batterien)
Abmessungen(B x H x T)	210 x 59 x 62 mm

Technische Änderungen vorbehalten. 20W44

EU-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU. Dieses Produkt ist ein Elektrogerät und muss nach der europäischen Richtlinie für Elektro- und Elektronik-Altgeräte getrennt gesammelt und entsorgt werden. Weitere Sicherheits- und Zusatzhinweise unter:

http://laserliner.com/info?an=ACQ
