Producttype	Laserlijnnivelleerder
Merk	Laserliner
Model	SuperLine 2D
Belangrijkste functies	Horizontale, verticale en schuine uitlijning; hoekinstelling via draaibare gradenring van 360°
Nauwkeurigheid waterpas	± 1 mm/m
Waterpassing	Handmatig
Lasergolflengte	635 nm
Laserklasse	2 / < 1 mW (EN 60825-1:2014/AC:2017)
Voeding	2 AAA-batterijen (LR03) 1,5 V
Gebruiksduur	Ongeveer 15 uur
Afmetingen (l x h x d)	126 x 65 x 98 mm (inclusief bevestiging)
Gewicht	188 g (inclusief batterijen)
Bevestiging	Speciale pinnen voor muren (pleisterwerk, tapijt, hout); magneten voor metalen oppervlakken; optionele plakbandjes
Verlichte waterpas	Ja, goed zichtbaar
Werkomstandigheden	0°C tot 50°C; max. luchtvochtigheid 80% RV, geen condensatie; max. hoogte 4000 m
Opslagcondities	-20°C tot 70°C; max. luchtvochtigheid 80% RV
Onderhoud en reiniging	Reinig met een licht vochtige doek; gebruik geen oplosmiddelen of schurende middelen; verwijder batterijen bij langdurige opslag
Veiligheid	Laser klasse 2: niet in de directe of gereflecteerde straal kijken; buiten bereik van kinderen houden; sterke magneetvelden vermijden (afstand >30 cm van implantaten)
Inhoud van de verpakking	Apparaat, batterijen, gebruiksaanwijzing
Garantie	Raadpleeg de meegeleverde aanvullende opmerkingen

Veelgestelde vragen - SuperLine 2D Laserliner

Hoe vervang ik de batterijen van de Laserliner SuperLine 2D?

Open het batterijvak (4) en plaats twee AAA-batterijen (LR03) 1,5 V volgens de aangegeven polariteit. Sluit het deksel.

Kan de laser buitenshuis worden gebruikt?

Ja, maar de laserstraal is minder zichtbaar in fel licht. Gebruik voor een betere zichtbaarheid geschikte veiligheidsbrillen of werk in omstandigheden met minder licht.

Hoe bevestig ik het apparaat aan een muur?

Gebruik de meegeleverde speciale pinnen (7): steek ze in de daarvoor bestemde gaten (9) en druk ze in de muur. U kunt ook Laserliner ConTacts plakbandjes (optioneel) gebruiken of de ingebouwde magneten op een metalen oppervlak.

Wat is de waterpasnauwkeurigheid van dit apparaat?

De nauwkeurigheid van de waterpassen is ± 1 mm/m. Controleer regelmatig de kalibratie, vooral na transport of langdurige opslag.

Is de laser gevaarlijk voor de ogen?

Ja, het is een laser van klasse 2 (< 1 mW). Kijk nooit rechtstreeks in de straal of reflecties. Als de straal uw ogen raakt, sluit dan uw ogen en draai uw hoofd onmiddellijk weg. Houd het apparaat buiten bereik van kinderen.

Hoe reinig ik het apparaat?

Veeg het af met een licht vochtige doek. Gebruik geen oplosmiddelen, schurende middelen of agressieve reinigers. Verwijder de batterijen bij langdurige opslag.

Kan de SuperLine 2D op een statief worden gemonteerd?

De voet van het apparaat kan op de grond worden geplaatst. Er is geen standaard statiefdraad ingebouwd, maar u kunt optionele accessoires zoals plakbandjes gebruiken om het op een steun te bevestigen.

Wat te doen als de laserstraal erg zwak is of niet aangaat?

Controleer eerst de staat van de batterijen: vervang ze als ze leeg zijn. Als het probleem aanhoudt, kan het apparaat defect zijn. Neem contact op met de Laserliner klantenservice.

Hoe stel ik de hellingshoek in?

Draai de gradenring (6) onafhankelijk van het instrument om de gewenste hoek in te stellen. De voet blijft tijdens het draaien stilstaan.

Is het apparaat waterdicht?

Nee, het is niet waterdicht. Vermijd blootstelling aan overmatig vocht en houd u aan de werkomstandigheden: 0°C tot 50°C met een maximale relatieve luchtvochtigheid van 80% RV zonder condensatie.

GEBRUIKSAANWIJZING SuperLine 2D Laserliner

Lees de handleiding, de bijgevoegde brochure 'Garantieen aanvullende aanwijzingen' evenals de actuele informatie en aanwijzingen in de internet-link aan het einde van deze handleiding volledig door. Volg de daarin beschreven aanwijzingen op. Bewaar deze documentatie en geef ze door als u de laserinrichting doorgeeft.

Lijnlaser voor het uitlijnen op alle oppervlakken

• Exact uitlijnen van horizontale en verticale lijnen en neigingen
• Eenvoudige instelling van willekeurige hoeken met 360° draaibare hoekschaal
• Geschikt voor het gebruik op de vloer en aan de wand
• Veilige en materiaalvriendelijke aanbrenging met speciale pennen op fijn pleisterwerk, behang, hout, gefineerde oppervlakken enz.
• Als alternatief: aanbrengen met de optionele plakstrips Laserliner ConTacts
• Sterke hechtmagneten voor de bevestiging op metalen oppervlakken
• Goed herkenbare, verlichte libel

Algemene veiligheidsaanwijzingen

• Opgelet: kijk nooit direct in de straal!
• De laser hoort niet thuis in kinderhanden!
  – Richt het apparaat niet onnodig op personen.
• Stel het apparaat niet bloot aan mechanische belasting, extreme temperaturen, vocht of sterke trillingen.
• Het apparaat mag niet meer worden gebruikt als een of meerdere functies uitvallen of de batterijlading zwak is.

Veiligheidsinstructies

Omgang met lasers van klasse 2

Niet in de straal kijken!

Laser klasse 2

< 1 mW · 635 nm

EN 60825-1:2014/AC:2017

• Opgelet: Kijk nooit in de directe of reflecterende straal.
  – Richt de laserstraal niet op personen.

• Als laserstraling volgens klasse 2 de ogen raakt, dient u deze bewust te sluiten en uw hoofd zo snel mogelijk uit de straal te bewegen.

• Bekijk de laserstraal of de reflecties nooit met behulp van optische apparaten (loep, microcoop, verrekijker, ...).

• Gebruik de laser niet op ooghoogte (1,40 ... 1,90m).
• Goed reflecterende, spiegelende of glanzende oppervlakken moeten tijdens het gebruik van laserinrichtingen worden afgedekt.
• In openbare verkeersbereiken moet de lichtbaan zo goed mogelijk door afbakeningen en scheidingswanden beperkt en het laserbereik door middel van waarschuwingsborden gekenmerkt worden.

Veiligheidsinstructies

Omgang met elektromagnetische straling

• Het meettoestel voldoet aan de voorschriften en grenswaarden voor de elektromagnetische compatibiliteit volgens de EMCrichtlijn 2014/30/EU.
• Plaatselijke gebruiksbeperkingen, bijv. in ziekenhuizen, in vliegtuigen, op pompstations of in de buurt van personen met een pacemaker, moeten in acht worden genomen. Een gevaarlijk effect op of storing van elektronische apparaten is mogelijk.

Veiligheidsinstructies

Gevaar door krachtige magnetische velden

• Krachtige magnetische velden kunnen schadelijke invloeden hebben op personen met actieve implantaten (bijv. pacemakers) alsmede op elektromechanische apparaten (bijv magneetkaarten, mechanischen horloges, fijne mechanisch apparatuur, harde schijven).
• Met het oog op het effect van krachtige magnetische velden op personen dienen de desbetreffende nationale bepalingen en voorschriften te worden nageleefd, in de Bondsrepubliek Duitsland bijvoorbeeld het voorschrift van de wettelijke ongevallenverzekering BGV B11 §14 ,Elektromagnetische Felder' (elektromagnetische velden).
• Om storende effecten te voorkomen, dient u de magneten altijd op een afstand van ten minste 30 cm van de bedreigde implantaten en apparaten te houden.

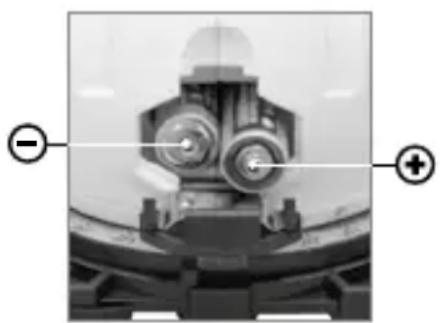

1 Plaatsen van de batterijen

Open het batterijvakje (4) en plaats de batterijen overeenkomstig de installatiesymbolen. Let daarbij op de juiste polariteit.

1 Laseruitlaat
2 AAN- / UIT- schakelaar
3 Verlichte libellen
4 Batterijvakje
5 Basisplaat
6 Schaalring

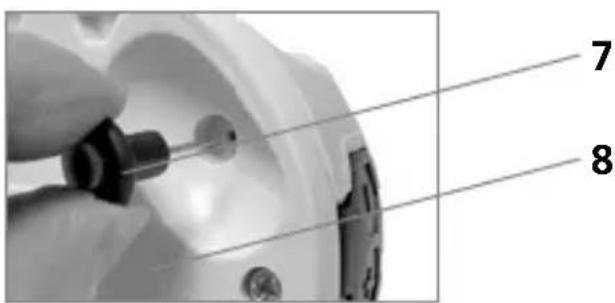

7 Speciale pennen
8 Magnetische apparaatbodem
9 Bevestigings- punten voor speciale pennen

2 Toepassingen op de vloer

Plaats het apparaat met de basisplaat op de grond en schakel het in. Bij deze toepassing zijn de libellen (3) niet vereist. De libellen zijn niet afgesteld op het oplegvlak, het apparaat kan daarom niet als waterpas worden gebruikt.

3 Toepassingen op de wand

Voor het horizontale en verticale nivelleren bevestigt u de basisplaat met behulp van de speciale pennen (7) op de wand. Daarvoor kunt u de optionele plakstrips gebruiken, Laserliner ConTacts (artikelnr: 081.101A). Plaats het apparaat vervolgens op de basisplaat en lijn de libellen verticaal resp. horizontaal uit.

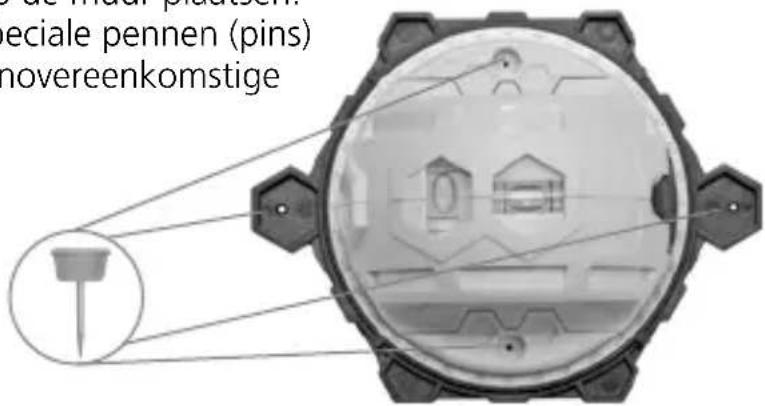

4 Bevestiging op de wand

1. Apparaat op de muur plaatsen.
2. Steek de speciale pennen (pins) door de dienovereenkomstige gaten.

5 Hoek instellen

De schaalring (6) en het apparaat kunnen los van elkaar worden gedraaid. Zo kunnen heel eenvoudig willekeurige hoeken worden ingesteld.

Kontrolleerd u regelmatig de calibratie voor u de laser gebruikt, ook na transport en wanneer de laser langere tijd is opgeborgen geweest.

Ombouwwerkzaamheden of veranderingen aan het apparaat zijn niet toegestaan, hierdoor komen de goedkeuring en de veiligheidsspecificatie te vervallen.

Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven specificaties. Buiten het bereik van kinderen bewaren.

Laserliner

Opmerkingen inzake onderhoud en reiniging

Reinig alle componenten met een iets vochtige doek en vermijd het gebruik van reinigings-, schuur- en oplosmiddelen. Verwijder de batterij(en) voordat u het apparaat gedurende een langere tijd niet gebruikt. Bewaar het apparaat op een schone, droge plaats.

Technische gegevens
(Technische veranderingen voorbehouden. 21W06)

Exactheid van de libellen ±	1 mm / m
Nivellering manueel
Laser golflengte 635 nm
Laserklasse	2 / < 1 mW(EN 60825-1:2014/AC:2017)
Stroomvoorziejning 2 x 1,5V	LR03 (AAA)
Gebruiksduur ca. 15 uur
Werkomstandigheden	0°C ... 50°C, luchtvochtigheid max. 80% rH, niet-condenserend, werkhoogte max. 4000 m boven NAP (Nieuw Amsterdams Peil)
Opslagvoorwaarden	-20°C ... 70°C,luchtvochtigheid max. 80% rH
Afmetingen (B x H x D)	126 x 65 x 98 mm(incl. houder)
Gewicht 188 g (incl. batterjen)

EU-bepalingen en afvoer

Het apparaat voldoet aan alle van toepassing zijnde normen voor het vrije goederenverkeer binnen de EU.

Dit product is een elektrisch apparaat en moet volgens de Europese richtlijn voor oude elektrische en elektronische apparatuur gescheiden verzameld en afgevoerd worden.

Verdere veiligheids- en aanvullende instructies onder:

http://laserliner.com/info?an=AHP

!
