SuperLine 2D - Puntatore laser Laserliner - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Puntatore laser a linee
Marca	Laserliner
Modello	SuperLine 2D
Funzioni principali	Allineamento orizzontale, verticale e inclinazioni; regolazione dell'angolo tramite anello graduato orientabile a 360°
Precisione delle bolle	± 1 mm/m
Livellamento	Manuale
Lunghezza d'onda laser	635 nm
Classe laser	2 / < 1 mW (EN 60825-1:2014/AC:2017)
Alimentazione	2 pile AAA (LR03) 1,5 V
Autonomia	Circa 15 ore
Dimensioni (l x h x p)	126 x 65 x 98 mm (fissaggio incluso)
Peso	188 g (pile incluse)
Fissaggio	Spinotti speciali per pareti (intonaco, moquette, legno); magneti per superfici metalliche; nastri adesivi in opzione
Bolla illuminata	Sì, ben visibile
Condizioni di lavoro	0°C a 50°C; umidità max. 80% UR, senza condensa; altitudine max. 4000 m
Condizioni di stoccaggio	-20°C a 70°C; umidità max. 80% UR
Manutenzione e pulizia	Pulire con un panno leggermente umido; non utilizzare solventi o prodotti abrasivi; rimuovere le pile prima di una conservazione prolungata
Sicurezza	Laser classe 2: non guardare il fascio diretto o riflesso; tenere fuori dalla portata dei bambini; evitare campi magnetici potenti (distanza >30 cm da impianti)
Contenuto della confezione	Apparecchio, pile, manuale d'uso
Garanzia	Consultare le note aggiuntive fornite

Domande frequenti - SuperLine 2D Laserliner

Come sostituire le pile del Laserliner SuperLine 2D?

Aprire il vano pile (4) e inserire due pile AAA (LR03) 1,5 V rispettando la polarità indicata. Richiudere il coperchio.

Il laser può essere utilizzato all'esterno?

Sì, ma il fascio laser è meno visibile in piena luce. Per una migliore visibilità, utilizzare occhiali di protezione adatti o lavorare in condizioni di luminosità ridotta.

Come fissare l'apparecchio su una parete?

Utilizzare i spinotti speciali (7) forniti: inserirli nei fori previsti (9) e conficcarli nella parete. È possibile utilizzare anche nastri adesivi Laserliner ConTacts (opzionale) o i magneti integrati su una superficie metallica.

Qual è la precisione di livellamento di questo apparecchio?

La precisione delle bolle è di ± 1 mm/m. Verificare regolarmente la calibrazione, specialmente dopo un trasporto o un lungo periodo di conservazione.

Il laser è pericoloso per gli occhi?

Sì, è un laser di classe 2 (< 1 mW). Non guardare mai direttamente il fascio né i suoi riflessi. Se il raggio colpisce i tuoi occhi, chiudi gli occhi e gira la testa immediatamente. Tenere l'apparecchio fuori dalla portata dei bambini.

Come pulire l'apparecchio?

Asciugarlo con un panno leggermente umido. Non utilizzare solventi, prodotti abrasivi o detergenti aggressivi. Rimuovere le pile prima di una conservazione prolungata.

Si può montare il SuperLine 2D su un treppiede?

La base dell'apparecchio può essere appoggiata a terra. Non è presente una filettatura per treppiede standard integrata, ma è possibile utilizzare accessori opzionali come i nastri adesivi per fissarlo su un supporto.

Cosa fare se il fascio laser è molto debole o non si accende?

Controllare prima lo stato delle pile: sostituirle se sono scariche. Se il problema persiste, l'apparecchio potrebbe essere difettoso. Contattare il servizio post-vendita Laserliner.

Come regolare l'angolo di inclinazione?

Ruotare l'anello graduato (6) indipendentemente dallo strumento per regolare l'angolo desiderato. La base rimane fissa durante la rotazione.

L'apparecchio è impermeabile?

No, non è impermeabile. Evitare l'esposizione a umidità eccessiva e rispettare le condizioni di lavoro: 0°C a 50°C con un'umidità relativa massima del 80% UR senza condensa.

MANUALE UTENTE SuperLine 2D Laserliner

Leggere attentamente le istruzioni per l'uso, l'opuscolo allegato „Ulteriori informazioni e indicazioni garanzia“, nonché le informazioni e le indicazioni più recenti raggiungibili con il link riportato al termine di queste istruzioni. Attenersi alle istruzioni fornite. Questo documento deve essere conservato e fornito insieme all'apparecchio laser in caso questo venga inoltrato a terzi.

Laser a linee per il posizionamento su tutte le superfici

• Allineamento esatto di linee orizzontali, verticali e piani inclinati
• Facile regolazione di qualsiasi inclinazione con scala graduata girevole a 360°
• Adatto per applicazioni a terra e a parete
• Montaggio sicuro e senza danni su intonaco di rifinitura, carta da parati, legno, superfici impiallacciate etc. tramite perni speciali
• In alternativa: montaggio con strisce adesive Laserliner ConTacts optional
• Potenti magneti per il fissaggio sulle superfici in metallo
  – Livella illuminata e bene in vista

Indicazioni generali di sicurezza

• Attenzione: impedire che il raggio laser colpisca direttamente gli occhi!
• Il laser va tenuto fuori dalla portata dei bambini!
• Se non necessario, non puntare l'apparecchio su persone.
• Non sottoporre l'apparecchio a carichi meccanici, elevate temperature, umidità o forti vibrazioni.
• Non utilizzare più l'apparecchio in caso di guasto di una o più funzioni oppure se le batterie sono quasi scariche.

Indicazioni di sicurezza

Manipolazione di laser della classe 2

Radiazione laser! Non guardare direttamente il raggio! Laser classe 2 < 1 mW · 635 nm EN 60825-1:2014/AC:2017

• Attenzione: Non guardare direttamente il raggio o quello riflesso.

• Non puntare il raggio laser su persone.

• Nel caso in cui la radiazione laser della classe 2 dovesse colpire gli occhi, chiuderli e togliere la testa dalla direzione del raggio.

• Non osservare in nessun caso il raggio laser o le riflessioni con strumenti ottici (lenti d'ingrandimento, microscopi, binocoli, ecc.).
• Non utilizzare il laser all'altezza degli occhi (1,40 ... 1,90 m).
• Le superfici riflettenti, a specchio o lucenti devono essere coperte durante il funzionamento di apparecchi laser.
• In zone di traffico pubblico il percorso dei raggi deve essere limitato possibilmente con sbarramenti e pareti mobili, segnalando l'area d'intervento del laser con cartelli di avvertimento.

Indicazioni di sicurezza

Lavorare in presenza di radiazione elettromagnetica

• Lo strumento di misura rispetta le disposizioni e i valori limite della compatibilità elettromagnetica in conformità alla direttiva EMV 2014/30/EU.
• Rispettare le restrizioni locali all'uso, ad es. in ospedali, a bordo di aerei, in stazioni di servizio o nelle vicinanze di persone portatrici di pacemaker. Sussiste la possibilità di interferenze pericolose o di guasti agli apparecchi elettronici.

Indicazioni di sicurezza

Pericoli causati da forti campi magnetici

- Forti campi magnetici possono causare danni a persone con ausili fisici attivi (per es. pacemaker) e ad apparecchi elettromeccanici (per es. schede magnetiche, orologi magnetici, meccanica fine, dischi fissi).

- A causa dell'influenza di forti campi magnetici su persone, vanno rispettate le rispettive disposizioni e norme nazionali, ad esempio in Germania la norma BGV B11 §14 „Campi elettromagnetici”.

- Pe evitare disturbi, tenere i magneti sempre a una distanza di ameno 30 cm dai rispettivi impianti e apparecchi a rischio.

1 Applicazione delle pile

Aprire il coperchio del vano delle pile (4) ed introdurre le pile come indicato dai simboli di installazione, facendo attenzione alla correttezza delle polarità.

1 Apertura di emissione laser
2 Interruttore On/Off
3 Livelle illuminate
4 Vano delle pile
5 Piastra di base
6 Anello graduato

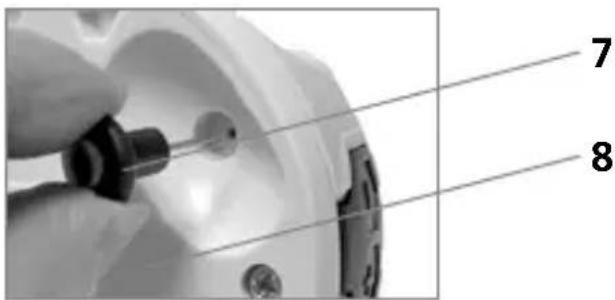

7 Spine speciali
8 Lato inferiore magnetico
9 Punti di fissaggio per spine speciali

2 Applicazioni sul pavimento

Collocare l'apparecchio sul pavimento con la piastra di base ed accenderlo. In questa applicazione le livelle (3) non sono necessarie. Le livelle non sono regolate sulla superficie di appoggio, per cui l'apparecchio non può essere utilizzato come livella a bolla d'aria.

3 Applicazioni sulla parete

per il livellamento orizzontale e verticale, fissare la piastra di base alla parete con gli appositi perni (7). In alternativa si possono utilizzare anche strisce adesive, ad esempio le Laserliner ConTacts (n. art.: 081.101A). Collocare quindi l'apparecchio sulla piastra di base e orientare le livelle verticalmente oppure orizzontalmente.

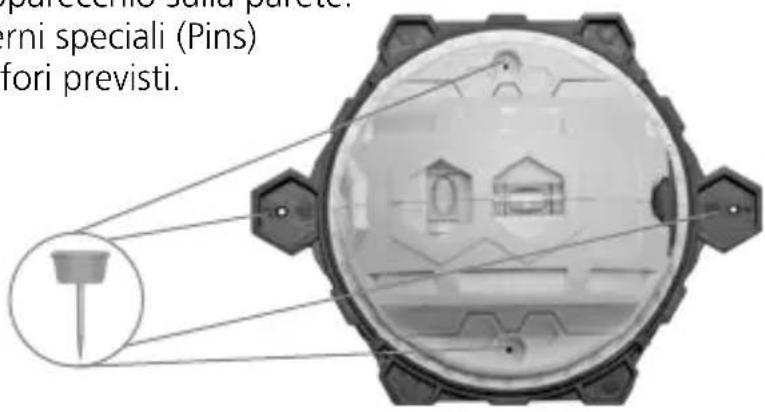

4 Fissaggio alla parete

1. Mettere l'apparecchio sulla parete.
2. Inserire i perni speciali (Pins) attraverso i fori previsti.

5 Regolazione dell'angolo

l'anello graduato (6) e l'apparecchio possono essere ruotati indipendentemente. In questo modo è possibile regolare su qualsiasi angolo.

Controllare periodicamente la calibratura prima dell'uso, dopo il trasporto e dopo un lungo periodo di inattività.

Manomissioni o modifiche dell'apparecchio non sono ammesse e fanno decadere l'omologazione e la specifica di sicurezza.

Utilizzare l'apparecchio esclusivamente in conformità con gli scopi previsti e nei limiti delle specificazioni. Conservare lontano dalla portata di bambini.

Laserliner

Indicazioni per la manutenzione e la cura

Pulire tutti i componenti con un panno leggermente inumidito ed evitare l'impiego di prodotti detergenti, abrasivi e solventi. Rimuovere la batteria/le batterie prima di un immagazzinamento prolungato. Immagazzinare l'apparecchio in un luogo pulito e asciutto.

Dati tecnici (Con riserva di modifiche tecniche. 21W06)

Precisione della livella	± 1 mm / m
Livellamento manuale
Lunghezza delle onde laser	635 nm
Classe laser	2 / < 1 mW(EN 60825-1:2014/AC:2017)
Alimentazione 2 x 1,5V LR03 (AAA)
Durata di esercizio circa 15 ore
Condizioni di lavoro	0°C ... 50°C, umidità dell'aria max. 80% rH, non condensante, altezza di lavoro max. 4000 m sopra il livello del mare (zero normale)
Condizioni di stoccaggio	-20°C ... 70°C,umidità dell'aria max. 80% rH
Dimensioni (L x H x P)	126 x 65 x 98 mm(incluso supporto)
Peso 188 g (con batterie)

Norme UE e smaltimento

L'apparecchio soddisfa tutte le norme necessarie per la libera circolazione di merci all'interno dell'UE.

Questo prodotto è un apparecchio elettrico e deve pertanto essere raccolto e smaltito separatamente in conformità con la direttiva europea sulle apparecchiature elettriche ed elettroniche usate.

Per ulteriori informazioni ed indicazioni di sicurezza:

http://laserliner.com/info?an=AHP

!
