Produkttype	Linjelaser
Mærke	Laserliner
Model	SuperLine 2D
Hovedfunktioner	Horisontal, vertikal og hældningsjustering; vinkeljustering med drejelig gradueret ring 360°
Boblens nøjagtighed	± 1 mm/m
Nivellering	Manuel
Laserbølgelængde	635 nm
Laserklasse	2 / < 1 mW (EN 60825-1:2014/AC:2017)
Strømforsyning	2 AAA-batterier (LR03) 1,5 V
Driftstid	Ca. 15 timer
Mål (L x H x D)	126 x 65 x 98 mm (inkl. montering)
Vægt	188 g (inkl. batterier)
Montering	Specielle stifter til vægge (puds, tæppe, træ); magneter til metaloverflader; valgfrie klæbebånd
Belyst boble	Ja, tydeligt synlig
Arbejdsbetingelser	0°C til 50°C; max. luftfugtighed 80% RH, uden kondens; max. højde 4000 m
Opbevaringsbetingelser	-20°C til 70°C; max. luftfugtighed 80% RH
Vedligeholdelse og rengøring	Rengør med en let fugtig klud; brug ikke opløsningsmidler eller slibende midler; fjern batterierne før længere tids opbevaring
Sikkerhed	Laser klasse 2: se ikke direkte eller reflekteret ind i strålen; holdes utilgængeligt for børn; undgå stærke magnetfelter (afstand >30 cm fra implantater)
Pakkeindhold	Apparat, batterier, brugsanvisning
Garanti	Se de medfølgende yderligere bemærkninger

Ofte stillede spørgsmål - SuperLine 2D Laserliner

Hvordan udskifter jeg batterierne i Laserliner SuperLine 2D?

Åbn batterirummet (4) og indsæt to AAA-batterier (LR03) 1,5 V med den angivne polaritet. Luk låget.

Kan laseren bruges udendørs?

Ja, men laserstrålen er mindre synlig i stærkt lys. For bedre synlighed, brug egnede beskyttelsesbriller eller arbejd under svagere lysforhold.

Hvordan fastgøres apparatet på en væg?

Brug de medfølgende specielle stifter (7): sæt dem i de beregnede huller (9) og tryk dem ind i væggen. Du kan også bruge Laserliner ConTacts klæbebånd (tilvalg) eller de indbyggede magneter på en metaloverflade.

Hvad er nivelleringsnøjagtigheden for dette apparat?

Boblenøjagtigheden er ± 1 mm/m. Kontroller regelmæssigt kalibreringen, især efter transport eller længere tids opbevaring.

Er laseren farlig for øjnene?

Ja, det er en laser klasse 2 (< 1 mW). Se aldrig direkte ind i strålen eller reflekterede stråler. Hvis strålen rammer dine øjne, luk øjnene og drej hovedet straks væk. Hold apparatet utilgængeligt for børn.

Hvordan rengøres apparatet?

Tør den af med en let fugtig klud. Brug ikke opløsningsmidler, slibende midler eller aggressive rengøringsmidler. Fjern batterierne før længere tids opbevaring.

Kan SuperLine 2D monteres på et stativ?

Apparatets base kan stilles på gulvet. Der er ikke noget standard stativgevind indbygget, men du kan bruge tilbehør som klæbebånd til at fastgøre det på et underlag.

Hvad gør jeg, hvis laserstrålen er meget svag eller ikke tænder?

Kontroller først batterierne: udskift dem, hvis de er flade. Hvis problemet fortsætter, kan apparatet være defekt. Kontakt Laserliner kundeservice.

Hvordan justeres hældningsvinklen?

Drej den graduerede ring (6) uafhængigt af instrumentet for at indstille den ønskede vinkel. Basen forbliver fast under rotationen.

Er apparatet vandtæt?

Nej, det er ikke vandtæt. Undgå udsættelse for overskydende fugt og overhold arbejdsbetingelserne: 0°C til 50°C med maksimal relativ luftfugtighed 80% RH uden kondens.

BRUGSANVISNING SuperLine 2D Laserliner

Du bedes venligst læse betjeningsvejledningen, det vedlagte hæfte „Garanti- og supplerende anvisninger“ samt de aktuelle oplysninger og henvisninger på internet-linket i slutning af denne vejledning fuldstændigt igennem. Følg de heri indeholdte instrukser. Dette dokument skal opbevares og følge med laserenheden, hvis denne overdrages til en ny bruger.

Linjelaser til justering på alle overflader

• Præcis indstilling af vandrette og lodrette linjer samt hældninger
• Nem indstilling af vilkårlige hældninger med en 360° drejelig vinkelskala
• Egnet til arbejde på gulv og væg
• Sikker placering med specialstifter på finpuds, tapeter, træ og finéroverflader osv. uden at påføre skader
• Alternativ: Placering med tape Laserliner ConTacts, der fås som tilbehør
• Stærke magneter til fastgørelse på metaloverflader
• Tydelig, belyst libelle

Almindelige sikkerhedshenvisninger

• Bemærk! Se aldrig direkte ind i strålen!
• Overlad ikke laseren til børn!
  – Sigt aldrig med laserstrålen mod mennesker eller dyr.
• Undgå at udsætte apparatet for mekaniske belastninger, meget høje temperaturer, fugt eller kraftige vibrationer.
• Apparatet må ikke anvendes længere, hvis en eller flere funktioner svigter, eller hvis batteriladningen er svag.

Sikkerhedsanvisninger

Se ikke ind i strålen!

Laser klasse 2

< 1 mW · 635 nm

EN 60825-1:2014/AC:2017

• Pas på: Undgå at se ind i en direkte eller reflekterende stråle.
  – Undgå at rette laserstrålen mod personer.
• Hvis laserstråling i klasse 2 rammer en person i øjnene, skal ved-kommende bevidst lukke øjnene og straks fjerne hovedet fra strålen.

Laserliner

• Laserstrålen eller dens refleksioner må aldrig betragtes gennem optisk udstyr (lup, mikroskop, kikkert, ...).
• Undlad at anvende laseren i øjenhøjde (1,40 ... 1,90 m).
• Godt reflekterende, spejlende eller skinnende overflader skal tildækkes, så længe der bruges laserudstyr.
• I områder med offentlig færdsel skal strålebanen så vidt muligt begrænses af afspærringer og skillevægge, og laserområdet skal afmærkes med advarselsskilte.

Sikkerhedshenvisninger

Omgang med elektromagnetisk stråling

• Måleapparatet overholder forskrifterne og grænseværdierne for elektromagnetisk kompatibilitet iht. EMC-direktiv 2014/30/EU.
• Lokale anvendelsesrestriktioner, f.eks. på hospitaler, i fly eller i nærheden af personer med pacemaker, skal iagttages. Risikoen for farlig påvirkning af eller fejl i elektronisk udstyr er til stede.

Sikkerhedshenvisninger

Fare pga. stærke magnetfelter

• Stærke magnetfelter kan have skadelige virkninger på personer med implantater (fx pacemakere) og på elektromekaniske apparater (fx magnetkort, mekaniske ure, finmekanik, harddiske).
• Med hensyn til stærke magnetfelters virkning på personer skal man iagttage de relevante nationale regler og bestemmelser; dette vil fx i Tyskland sige brancheforeningens forskrift BGV B11 §14 „Elektromagnetiske felter“.
• For at undgå generende påvirkninger skal man altid holde magneterne i en afstand på mindst 30 cm fra enhver form for følsomme implantater og apparater.

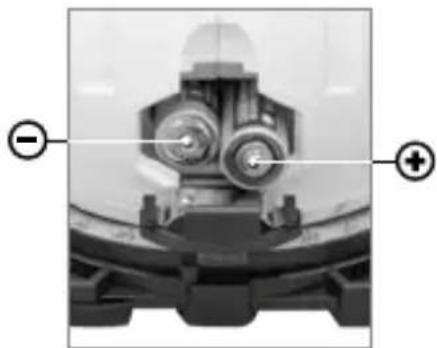

1 Ilægning af batterier

Åbn låget til batterihuset (4) og læg batterierne i som vist på symbolerne. Vær opmærksom på, at polerne vender rigtigt.

1 Lasers udgangsrude
2 Tænd- & slukkontakt
3 Belyste libeller
4 Batterihus
5 Grundplade
6 Skalaring

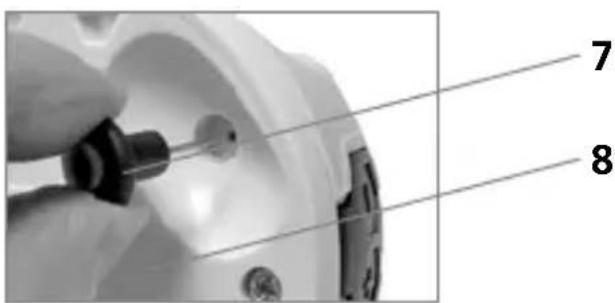

7 Specialstifter
8 Magnetisk underdel
9 Punkter til befæstigelse med specialstifter

Stil laseren med grundpladen på gulvet og tænd for kontakten (2). Til dette formål kan libellerne (3) ikke anvendes. Libellerne er ikke justeret til anlægsfladen, og laseren kan derfor ikke anvendes som vaterpas.

Ved vandret og lodret nivellering skal bundpladen fastgøres til væggen med de specielle stifter (7). De valgfri klæbestrimler kan bruges til denne, Laserliner ConTacts (varenr: 081.101A). Anbring derefter enheden på bundpladen, og juster vaterpassene lodret eller vandret.

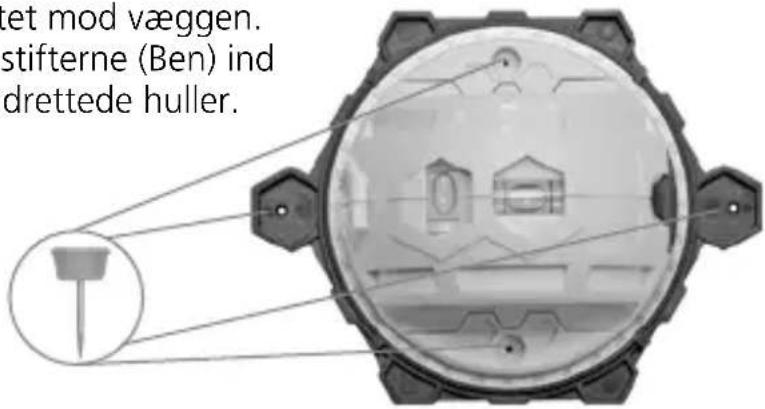

4 Montering direkte på væggen

1. Sæt apparatet mod væggen.
2. Sæt specialstifterne (Ben) ind i de hertil indrettede huller.

5 Indstilling af vinkler

Med skalaringen på grundpladen (6) kan enhver ønsket vinkel afsættes.

Kontrollér regelmæssigt – og altid ved påbegyndelse af ny opgave – laserens retvisning i begge akser (se senere).

Ombygning eller ændring af apparatet er ikke tilladt og vil medføre, at godkendelsen og sikkerhedsspecifikationerne bortfalder.

Apparatet må kun bruges til det tiltænkte anvendelsesformål inden for de givne specifikationer. Skal opbevares utilgængeligt for børn.

Anmærkninger vedr. vedligeholdelse og pleje

Alle komponenter skal rengøres med en let fugtet klud, og man skal undlade brug af rengørings-, skure- og opløsningsmidler.

Batterierne skal tages ud inden længere opbevaringsperioder.

Apparatet skal opbevares på et rent og tørt sted.

Tekniske data (Ret til ændringer forbeholdt. 21W06)

Vaterpas-nøjagtighed ± 1 mm / m
Nivellering manuel
Laserbølgelængde 635 nm
Laser klasse	2 / < 1 mW(EN 60825-1:2014/AC:2017)
Strømforsyning 2 x 1,5V LR03 (AAA)
Drifttid ca. 15 timer
Arbejdsbetingelser	0°C ... 50°C, luftfugtighed maks.80% rH, ikke-kondenserende,arbejdshøjde maks. 4000 m.o.h.
Opbevaringsbetingelser	-20°C ... 70°C,luftfugtighed maks. 80% rH
Mål (b x h x l) 126 x 65 x 98 mm (inkl. holder)
Vægt 188 g (inkl. batterier)

Apparatet opfylder alle påkrævede standarder for fri vareomsætning inden for EU.

Dette produkt er et elapparat og skal indsamles og bortskaffes separat i henhold til EF-direktivet for (brugte) elapparater.

Flere sikkerhedsanvisninger og supplerende tips på:

http://laserliner.com/info?an=AHP
