SuperLine 2D - Laserosoitin Laserliner - Ilmainen käyttöohje ja opas

Tuotetyyppi	Viivalasersoitin
Merkki	Laserliner
Malli	SuperLine 2D
Päätoiminnot	Vaaka-, pysty- ja kaltevuuslinjaus; kulman säätö 360° asteikolla varustetulla renkaalla
Kuplien tarkkuus	± 1 mm/m
Vaaitus	Manuaalinen
Laseraallonpituus	635 nm
Laserluokka	2 / < 1 mW (EN 60825-1:2014/AC:2017)
Virtalähde	2 AAA-paristoa (LR03) 1,5 V
Käyttöaika	Noin 15 tuntia
Mitat (l x k x s)	126 x 65 x 98 mm (kiinnitys mukaan lukien)
Paino	188 g (paristot mukaan lukien)
Kiinnitys	Erikoisneulat seinille (rappaus, matto, puu); magneetit metallipinnoille; liimanauhat valinnaisena
Valaistu kupla	Kyllä, hyvin näkyvä
Työolosuhteet	0°C - 50°C; max. kosteus 80% RH, ei kondenssia; max. korkeus 4000 m
Varastointiolosuhteet	-20°C - 70°C; max. kosteus 80% RH
Huolto ja puhdistus	Puhdista kevyesti kostutetulla liinalla; älä käytä liuottimia tai hankaavia aineita; poista paristot ennen pitkäaikaista säilytystä
Turvallisuus	Laserluokka 2: älä katso suoraan tai heijastuneeseen säteeseen; pidä poissa lasten ulottuvilta; vältä voimakkaita magneettikenttiä (etäisyys >30 cm implanteista)
Pakkauksen sisältö	Laitteet, paristot, käyttöohje
Takuu	Katso mukana toimitettuja lisätietoja

Usein kysytyt kysymykset - SuperLine 2D Laserliner

Kuinka vaihdan Laserliner SuperLine 2D -laitteen paristot?

Avaa paristolokero (4) ja aseta kaksi AAA (LR03) 1,5 V -paristoa napaisuuden mukaan. Sulje kansi.

Voiko laseria käyttää ulkona?

Kyllä, mutta lasersäde on vähemmän näkyvä kirkkaassa valossa. Paremman näkyvyyden saavuttamiseksi käytä sopivia suojalaseja tai työskentele hämärämmissä olosuhteissa.

Kuinka kiinnitän laitteen seinään?

Käytä mukana tulleita erikoisneuloja (7): työnnä ne reikiin (9) ja paina seinään. Voit myös käyttää Laserliner ConTacts -liimanauhoja (valinnainen) tai sisäänrakennettuja magneetteja metallipinnalla.

Mikä on tämän laitteen vaaituksen tarkkuus?

Kuplien tarkkuus on ± 1 mm/m. Tarkista kalibrointi säännöllisesti, erityisesti kuljetuksen tai pitkän varastoinnin jälkeen.

Onko laser vaarallinen silmille?

Kyllä, se on luokan 2 laser (< 1 mW). Älä koskaan katso suoraan säteeseen tai sen heijastuksiin. Jos säde osuu silmiin, sulje silmäsi ja käännä päätäsi heti. Pidä laite poissa lasten ulottuvilta.

Kuinka puhdistan laitteen?

Pyyhi se kevyesti kostutetulla liinalla. Älä käytä liuottimia, hankaavia aineita tai voimakkaita puhdistusaineita. Poista paristot ennen pitkäaikaista säilytystä.

Voiko SuperLine 2D:n kiinnittää jalustaan?

Laitteen jalusta voidaan asettaa lattialle. Siinä ei ole sisäänrakennettua vakiokierrettä jalustalle, mutta voit käyttää valinnaisia lisätarvikkeita, kuten liimanauhoja, kiinnittääksesi sen tukeen.

Mitä tehdä, jos lasersäde on hyvin heikko tai ei syty?

Tarkista ensin paristojen kunto: vaihda ne, jos ne ovat tyhjät. Jos ongelma jatkuu, laite voi olla viallinen. Ota yhteyttä Laserlinerin huoltopalveluun.

Kuinka säätää kallistuskulma?

Käännä asteikollista rengasta (6) instrumentista riippumatta halutun kulman asettamiseksi. Jalusta pysyy paikallaan kierron aikana.

Onko laite vedenpitävä?

Ei, se ei ole vedenpitävä. Vältä altistamista liialliselle kosteudelle ja noudata työolosuhteita: 0°C - 50°C, suhteellinen kosteus enintään 80% RH, ei kondenssia.

KÄYTTÖOHJE SuperLine 2D Laserliner

Lue käyttöohje, oheinen lisälehti "Takuu- ja muut ohjeet" sekä tämän käyttöohjeen lopussa olevan linkin kautta löytyvät ohjeet ja tiedot kokonaan. Noudata annettuja ohjeita. Säilytä nämä ohjeet ja anna ne mukaan laserlaitteen seuraavalle käyttäjälle.

Linjalaser kohdistamiseen kaikilla pinnoilla

• Vaaka- ja pystylinjojen sekä kallistusten tarkka kohdentaminen
• Kaikkien kaltevuuksien helppo säätö 360° käännettävällä kulma-asteikolla
• Soveltuu sekä lattia- että seinäasennuksiin
• Turvallinen ja pintaa vahingoittamaton kiinnitys erikoistapeilla laastiseinään, tapettiin, puuhun, viilutettuihin pintoihin jne.
• Vaihtoehtoisesti: Kiinnitys Laserliner ConTacts -liimanauhoilla, lisävaruste
  – Vahvat magneetit metallipintaan kiinnittämistä varten
  – Helposti havaittava, valaistu libelli

Yleiset turvallisuusohjeet

– Huomio: Älä katso suoraan säteeseen!
– Laser ei saa joutua lasten käsiin!
- Älä suuntaa laitetta tarpeettomasti henkilöitä kohti.
- Älä aseta laitetta mekaanisen kuorman, korkean lämpötilan, kosteuden tai voimakkaan tärinän aiheuttaman rasituksen alaiseksi.
- Laitetta ei saa käyttää, jos yksi tai useampi toiminto ei toimi tai jos paristojen varaustila on alhainen.

Turvallisuusohjeet

Luokan 2 laserin käyttö

Älä katso säteeseen!

Laser luokka 2

< 1 mW · 635 nm

EN 60825-1:2014/AC:2017

• Huomaa: Älä katso lasersäteeseen, älä myöskään heijastettuun säteeseen.
• Älä suuntaa lasersädettä kohti ihmisiä.

• Jos 2-laserluokan lasersäde osuu silmään, sulje ja pidä silmäsi kiinni ja käännä pääsi heti pois lasersäteestä.

• Älä katso lasersäteeseen tai sen heijastumaan optisella laitteella (esim. luuppi, mikroskooppi tai kaukoputki).
  – Älä käytä laseria silmien korkeudella (1,40 ... 1,90 m).

• Peitä heijastavat ja kiiltävät sekä peilipinnat, kun käytät laserlaitetta.
• Yleisellä kulkuväylällä työskennellessäsi rajaa lasersäde suluilla ja seinäkkeillä ja merkitse lasersäde varoituskilvin.

Turvallisuusohjeet

Sähkömagneettinen säteily

• Mittauslaite täyttää EMC-direktiivin 2014/30/EU sähkömagneettista sietokykyä koskevat vaatimukset ja raja-arvot.
• Huomaa käyttörajoitukset esim. sairaaloissa, lentokoneissa, huoltoasemilla ja sydäntahdistimia käyttävien henkilöiden läheisyydessä. Säteilyllä voi olla vaarallisia vaikutuksia tai se voi aiheuttaa häiriöitä sähköisissä laitteissa.

Turvallisuusohjeet

Voimakas magneettikenttä aiheuttaa vaaran

• Voimakkaat magneettikentät saattavat vahingoittaa apulaitteita (esim. sydämentahdistinta) käyttäviä henkilöitä ja sähkölaitteita (esim. magneettikortti, mekaaninen kello, hienomekaaninen laite, kiintolevy).
• Noudata maakohtaisia turvallisuusohjeita, jotka oskevat voimakkaiden sähkömagneettisten kenttien ihmisille aiheuttamien vaarojen välttämistä. Saksassa tämä on BGV B11 §14 „Elektromagnetische Felder“ (Sähkömagneettiset kentät).
• Häiriöiden välttämiseksi pidä magneetti vähintään 30 cm päässä implantista tai muusta häiriöherkästä laitteesta.

1 Paristojen sisäänasettaminen

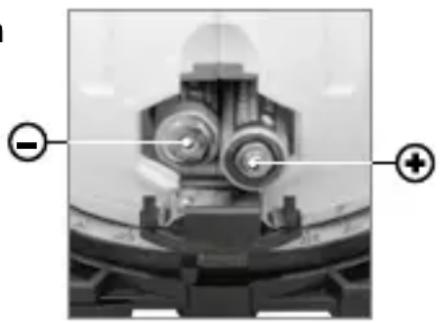

Avaa paristolokero (4) ja aseta paristot sisään ohjeiden mukaisesti. Huomaa paristojen oikea napaisuus.

1 Lasersäteen ulostuloaukko
2 PÄÄLLE/POIS-kytkin
3 Valaistut libellit
4 Paristolokero
5 Aluslevy
6 Asteikko

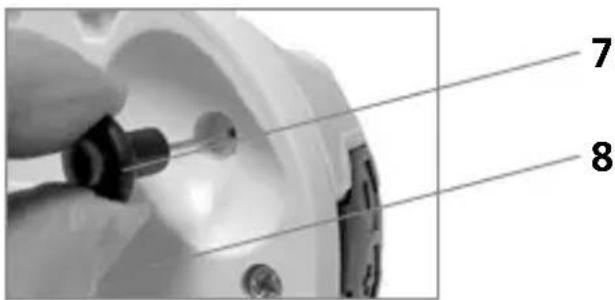

7 Kiinnitystapit
8 laitteen magneettinen alasivu
9 Tappien kiinnityskohdat

Aseta laite aluslevyn kanssa lattialle ja käynnistä. Tässä käyttötavassa ei tarvita libellejä (3). Libellejä ei ole säädetty alustaan, joten laitetta ei voida käyttää vesivaakana.

Kiinnitä aluslevy seinään kiinnitystapeilla (7) vaaka- ja pystylinjausta varten. Kiinnityksessä voidaan käyttää vaihtoehtoisesti myös liimanauhoja, esimerkiksi Laserliner ConTacts (tuotenro: 081.101A). Aseta laite sen jälkeen aluslevylle ja suorista libellit pysty- ja vaakasuorassa.

4 Kiinnittäminen seinään

1. Aseta laite seinälle.

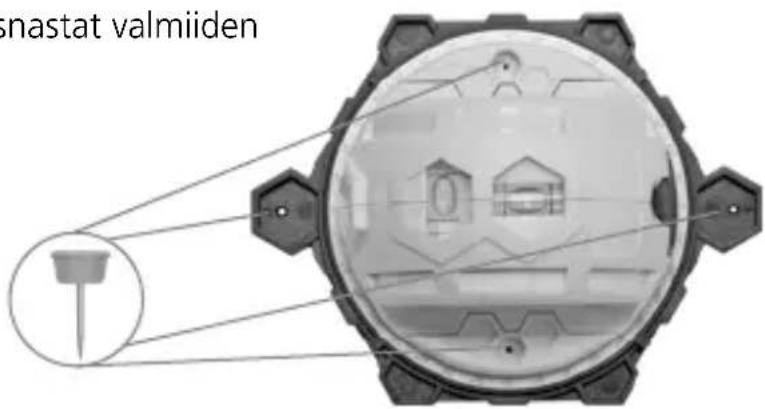

2. Pistä erikoisnastat valmiiden reikien läpi.

5 Kulmien asetus

Asteikkoa (6) ja laitetta voidaan kiertää toisistaan riippumatta. Näin voidaan säätää kätevästi minkä tahansa suuruiset kulmat.

Tarkista laitteen kalibrointi aina kuljetuksen ja pitkän varastoinnin jälkeen.

Rakennemuutokset ja omavaltaiset asennukset laitteeseen ovat kiellettyjä. Tällöin raukeavat laitteen hyväksyntä- ja käyttöturvallisuustiedot.

Käytä laitetta yksinomaan ilmoitettuun käyttötarkoitukseen teknisten tietojen mukaisesti. Säilytä ne poissa lasten ulottuvilta.

Laserliner

Ohjeet huoltoa ja hoitoa varten

Puhdista kaikki osat nihkeällä kankaalla. Älä käytä pesu- tai hankausaineita äläkä liuottimia. Ota paristo(t) pois laitteesta pitkän säilytyksen ajaksi. Säilytä laite puhtaassa ja kuivassa paikassa.

Tekniset tiedot (Tekniset muutokset mahdollisia. 21W06)

Libellien tarkkuus ± 1 mm / m
Vaaitus kāsisäätö
Lasersäteen aallonpituus 635 nm
Laser luokka	2 / < 1 mW(EN 60825-1:2014/AC:2017)
Virransyöttö 2 x 1,5V LR03	(AAA)
Paristojen käyttöikä n. 15 h
Käyttöympäristö	0°C ... 50°C, ilmankosteus maks. 80% RH, ei kondensoituva, asennuskorkeus maks. 4000 m merenpinnasta
Varastointiolosuhteet	-20°C ... 70°C, ilmankosteus maks. 80% RH
Mitat (L x K x S)	126 x 65 x 98 mm(sis. pidikkeen)
Paino 188 g (sis. paristot)

EY-määräykset ja hävittäminen

Laite täyttää kaikki EY:n sisällä tapahtuvaa vapaata tavaravaihtoa koskevat standardit.

Tämä tuote on sähkölaite. Se on kierrätettävä tai hävitettävä vanhoja sähkö- ja elektroniikkalaitteita koskevan EY-direktiivin mukaan.

Lisätietoja, turvallisuus- yms. ohjeita:

http://laserliner.com/info?an=AHP
