SuperLine 2D - Laserpekare Laserliner - Gratis bruksanvisning och manual

Produkttyp	Linjelaser
Märke	Laserliner
Modell	SuperLine 2D
Huvudfunktioner	Horisontell och vertikal linjering samt lutning; vinkelinställning med graderad vridring 360°
Vattenpassprecision	± 1 mm/m
Nivellering	Manuell
Laservåglängd	635 nm
Laserklass	2 / < 1 mW (EN 60825-1:2014/AC:2017)
Strömförsörjning	2 AAA-batterier (LR03) 1,5 V
Drifttid	Cirka 15 timmar
Mått (l x h x d)	126 x 65 x 98 mm (inklusive fäste)
Vikt	188 g (inklusive batterier)
Fäste	Speciella stift för väggar (puts, matta, trä); magneter för metallytor; självhäftande tejp som tillval
Belyst vattenpass	Ja, tydligt synlig
Arbetsförhållanden	0°C till 50°C; max luftfuktighet 80% RF, utan kondensation; max höjd 4000 m
Förvaringsförhållanden	-20°C till 70°C; max luftfuktighet 80% RF
Underhåll och rengöring	Rengör med en lätt fuktad trasa; använd inte lösningsmedel eller slipande rengöringsmedel; ta ur batterierna före längre förvaring
Säkerhet	Laserklass 2: titta inte direkt in i strålen eller på reflektioner; förvaras utom räckhåll för barn; undvik starka magnetfält (avstånd >30 cm från implantat)
Förpackningens innehåll	Apparat, batterier, bruksanvisning
Garanti	Se medföljande ytterligare anmärkningar

Vanliga frågor - SuperLine 2D Laserliner

Hur byter man batterierna på Laserliner SuperLine 2D ?

Öppna batterifacket (4) och sätt i två AAA-batterier (LR03) 1,5 V med rätt polaritet. Stäng locket.

Kan lasern användas utomhus ?

Ja, men laserstrålen är mindre synlig i starkt ljus. För bättre sikt, använd lämpliga skyddsglasögon eller arbeta i svagare belysning.

Hur fäster man apparaten på en vägg ?

Använd de medföljande speciella stiften (7): sätt in dem i hålen (9) och stick in dem i väggen. Du kan även använda självhäftande tejp Laserliner ConTacts (tillval) eller de integrerade magneterna på en metallyta.

Vilken nivelleringsprecision har denna apparat ?

Vattenpassprecisionen är ± 1 mm/m. Kontrollera kalibreringen regelbundet, särskilt efter transport eller lång förvaring.

Är lasern farlig för ögonen ?

Ja, det är en laser av klass 2 (< 1 mW). Titta aldrig direkt in i strålen eller dess reflektioner. Om strålen träffar dina ögon, blunda och vänd bort huvudet omedelbart. Förvara apparaten utom räckhåll för barn.

Hur rengör man apparaten ?

Torka av den med en lätt fuktad trasa. Använd inte lösningsmedel, slipande medel eller starka rengöringsmedel. Ta ur batterierna före längre förvaring.

Kan SuperLine 2D monteras på ett stativ ?

Apparatens bas kan placeras på golvet. Det finns ingen standard stativgänga inbyggd, men du kan använda tillbehör som självhäftande tejp för att fästa den på ett underlag.

Vad gör man om laserstrålen är mycket svag eller inte tänds ?

Kontrollera först batterierna: byt ut dem om de är urladdade. Om problemet kvarstår kan apparaten vara defekt. Kontakta Laserliners kundtjänst.

Hur ställer man in lutningsvinkeln ?

Vrid den graderade ringen (6) oberoende av instrumentet för att ställa in önskad vinkel. Basen förblir stilla under rotationen.

Är apparaten vattentät ?

Nej, den är inte vattentät. Undvik exponering för hög fuktighet och följ arbetsförhållandena: 0°C till 50°C med maximal relativ luftfuktighet på 80% RF utan kondensation.

BRUKSANVISNING SuperLine 2D Laserliner

Omgang med lasere i klasse 2

Läs igenom hela bruksanvisningen, det medföljande häftet "Garanti- och tilläggsanvisningar" samt aktuell information och anvisningar på internetlänken i slutet av den här instruktionen. Följ de anvisningar som finns i dem. Dessa underlag ska sparas och medfölja laser-anordningen om den lämnas vidare.

Linjelaser för avvägning på alla ytor

• Exakt injustering horisontellt, vertikalt och lutningar
• Enkel inställning av valfria lutningar med en 360° vridbar vinkelskala
• Lämplig för både golv- och vägganvändning
• Säker och montering utan skador med specialstift på gipsspackel, tapeter, trä, fanerade ytor osv.
• Alternativ: Montering med tillvalet klisterremsor Laserliner ConTacts
  – Starka fästmagneter för fastsättning på metallytor
  – Lätt identifierbara, upplysta libeller

Allmänna säkerhetsföreskrifter

• OBS! Titta inte direkt in i strålen!
  – Lasern får inte hanteras av barn!
  – Rikta inte enheten mot någon person.
• Utsätt inte apparaten för mekanisk belastning, extrema temperaturer, fukt eller kraftiga vibrationer.
• Apparaten får inte längre användas om en eller flera funktioner upphör att fungera eller batteriets laddning är svag.

Säkerhetsföreskrifter

• Observera: Titta inte in i en direkt eller reflekterad stråle.
  – Rikta inte laserstrålen mot någon person.
• Om laserstrålning av klass 2 träffar ögat ska man blunda medvetet och genast vrida bort huvudet från strålen.

• Titta aldrig med optiska apparater (lupp, mikroskop, kikare, ...) på laserstrålen eller reflexioner från den.

• Använd inte lasern i ögonhöjd (1,40 ... 1,90 m).

• Täck över alla ytor som reflekterar, speglar eller glänser under användning av en laserapparat.
• I offentliga trafiksituationer ska strålgången om möjligt begränsas med avspärrningar och lösa väggar och laserområdet märkas med varningsskyltar.

Säkerhetsföreskrifter

Kontakt med elektromagnetisk strålning

• Mätapparaten uppfyller föreskrifter och gränsvärden för elektromagnetisk kompatibilitet i enlighet med EMV-riktlinjen 2014/30/EU.
• Lokala driftsbegränsningar, t.ex. på sjukhus, flygplan, bensinstationer eller i närheten av personer med pacemaker ska beaktas. Det är möjligt att detta kan ha en farlig påverkan på eller störa elektroniska apparater.

Säkerhetsföreskrifter

Fara på grund av starka magnetfält

• Starka magnetfält kan ha skadlig inverkan på personer med aktiva fysiska hjälpmedel (t.ex. pacemakers) och på elektromekaniska apparater (t.ex. magnetkort, mekaniska klockor, finmekanik, hårddiskar).
• Med tanke på den påverkan som starka magnetfält kan ha på personer, ska gällande nationella bestämmelser och föreskrifter iakttas, exempelvis i Tyskland branschorganisationens föreskrift BGV B11 §14 „Elektromagnetiska fält“.
• För att undvika en störande påverkan, håll alltid magneterna på ett avständ av minst 30 cm från de implantat och apparater som kan utsättas för fara.

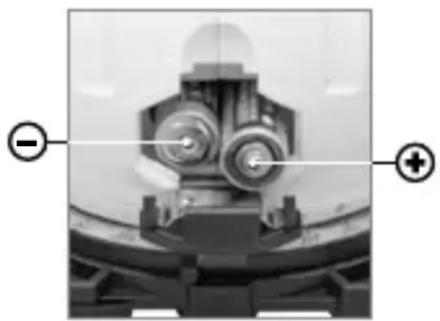

1 Sätta i batterier

Öppna batterifacket (4) och sätt i batterierna enligt symbolerna. Se till att plus- och minuspolerna har rätt läge.

1 Laserutgångsöppning
2 PÅ- / AV-knapp
3 Belysta vattenpass
4 Batterifack
5 Bottenplatta
6 Skalring

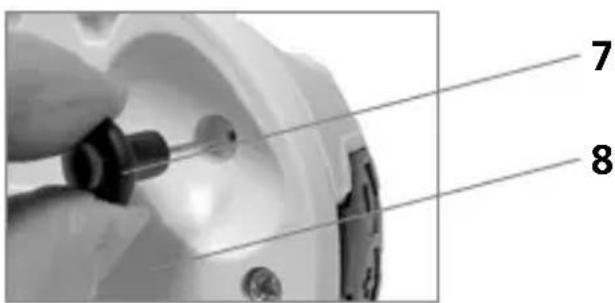

7 Specialstift
8 Magnetisk undersida
9 Fästpunkter för specialstift

2 Användning på golvet

Ställ enheten med bottenplattan på marken och slå på brytaren. Vid denna användning behövs inte vattenpassen (3). Vattenpassen är inte justerade till stödytan och enheten kan därför inte användas som vattenpass.

3 Användning på vägg

För horisontell och lodrät nivellering ska bottenplattan med specialstiften (7) fästas på väggen. Till detta kan man istället använda klisterremsor, t.ex. Laserliner ConTacts (artikelnummer: 081.101A). Därefter sätts enheten på bottenplattan och libellerna riktas in vertikalt eller horisontellt.

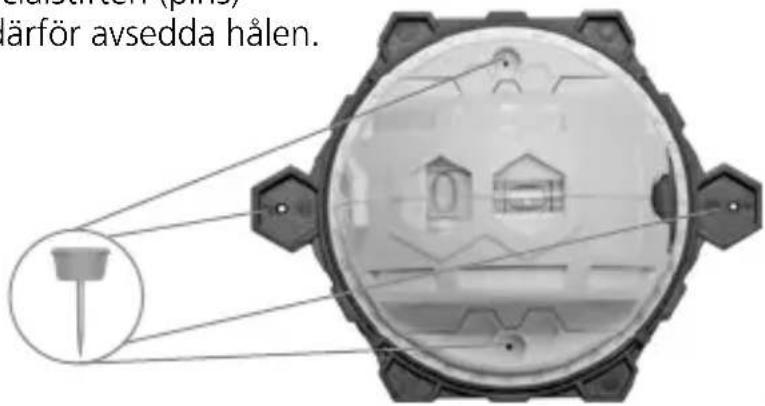

4 Infästning på väggen

1. Sätt upp apparaten på väggen.
2. Stick in specialstiften (pins) genom de därför avsedda hålen.

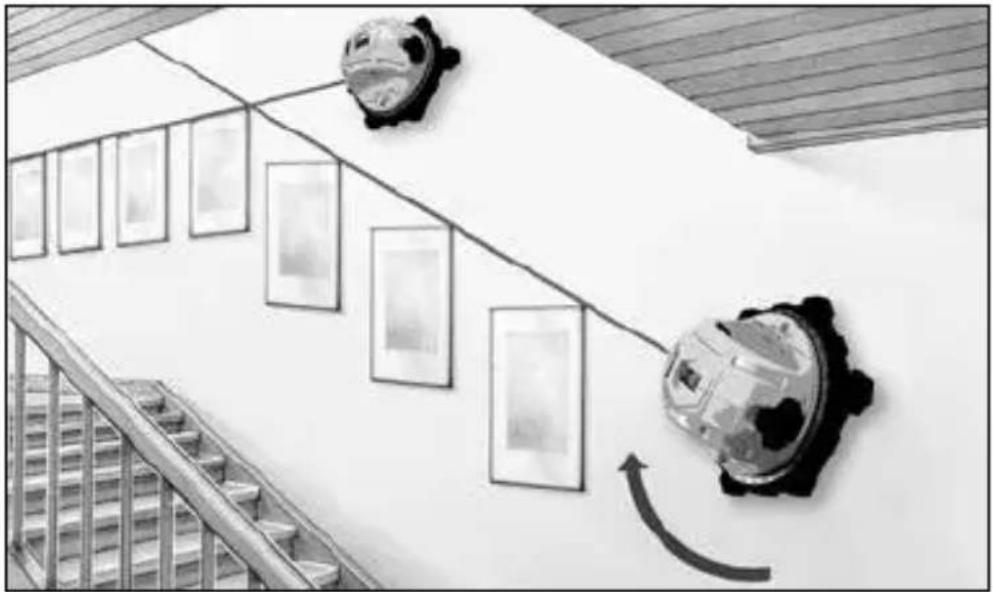

5 Vinkelinställning

Skalringen (6) och enheten kan vridas oberoende av varandra. Därmed kan önskad vinkel lätt ställas in.

Kontrollera noggrannheten regelbundet både innan du använder mätinstrumentet, efter det att du har transporterat det och om du inte har använt det på länge.

Det är inte tillåtet att bygga om eller modifiera enheten, i så fall gäller inte tillståndet och säkerhetsspecifikationerna.

Använd enheten uteslutande på avsett sätt inom specifikationerna. Förvara dem oåtkomligt för barn.

Laserliner

Anvisningar för underhåll och skötsel

Rengör alla komponenter med en lätt fuktad trasa och undvik användning av puts-, skur- och lösningsmedel. Ta ur batterierna före längre förvaring. Förvara apparaten på en ren och torr plats.

Tekniska data (Tekniska ändringar förbehålls. 21W06)

Libellernas noggrannhet ± 1 mm / m
Nivellering manuell
Laservåglängd 635 nm
Laserklass	2 / < 1 mW(EN 60825-1:2014/AC:2017)
Strömförsörjning 2 x 1,5V LR03 (AAA)
Användningstid cirka 15 timmar
Arbetsbetingelser	0°C ... 50°C, luftfuktighet max.80% rH, icke-kondenserande, arbetshöjd max. 4000 m över havet
Förvaringsbetingelser	-20°C ... 70°C,luftfuktighet max. 80% rH
Mått (B x H x D)	126 x 65 x 98 mm(inkl. fäste)
Vikt 188 g (inkl. batterier)

EU-bestämmelser och kassering

Apparaten uppfyller alla nödvändiga normer för fri handel av varor inom EU.

Den här produkten är en elektrisk apparat och den måste sopsorteras enligt det europeiska direktivet för uttjänta el- och elektronikapparater.

Ytterligare säkerhets- och extra anvisningar på:

http://laserliner.com/info?an=AHP

Omgang med laser klasse 2

EU-bestämmelser och kassering

Apparaten uppfyller alla nödvändiga normer för fri handel av varor inom EU.

Den här produkten är en elektrisk apparat och den måste sopsorteras enligt det europeiska direktivet för uttjänta el- och elektronikapparater.

Ytterligare säkerhets- och extra anvisningar på:

http://laserliner.com/info?an=AHP

Laserliner
