SuperLine 2D - Laserpointer Laserliner - Kostenlose Bedienungsanleitung

Produkttyp	Linienlaser
Marke	Laserliner
Modell	SuperLine 2D
Hauptfunktionen	Horizontale, vertikale und Neigungsausrichtung; Winkeleinstellung mittels um 360° drehbarem Skalenring
Genauigkeit der Libellen	± 1 mm/m
Nivellierung	Manuell
Laserwellenlänge	635 nm
Laserklasse	2 / < 1 mW (EN 60825-1:2014/AC:2017)
Stromversorgung	2 AAA-Batterien (LR03) 1,5 V
Betriebsdauer	Ca. 15 Stunden
Abmessungen (L x H x B)	126 x 65 x 98 mm (inkl. Halterung)
Gewicht	188 g (inkl. Batterien)
Befestigung	Spezielle Spikes für Wände (Putz, Teppich, Holz); Magnete für Metallflächen; optionale Klebebänder
Beleuchtete Libelle	Ja, gut sichtbar
Arbeitsbedingungen	0°C bis 50°C; Luftfeuchte max. 80% rF, nicht kondensierend; max. Höhe 4000 m
Lagerbedingungen	-20°C bis 70°C; Luftfeuchte max. 80% rF
Wartung und Reinigung	Mit einem leicht feuchten Tuch reinigen; keine Lösungsmittel oder Scheuermittel verwenden; vor längerer Lagerung Batterien entnehmen
Sicherheit	Laserklasse 2: Nicht in den direkten oder reflektierten Strahl blicken; außerhalb der Reichweite von Kindern aufbewahren; starke Magnetfelder vermeiden (Abstand >30 cm zu Implantaten)
Lieferumfang	Gerät, Batterien, Bedienungsanleitung
Garantie	Siehe beiliegende Zusatzinformationen

Häufig gestellte Fragen - SuperLine 2D Laserliner

Wie wechsle ich die Batterien des Laserliner SuperLine 2D?

Öffnen Sie das Batteriefach (4) und legen Sie zwei AAA-Batterien (LR03) 1,5 V unter Beachtung der angegebenen Polarität ein. Schließen Sie den Deckel.

Kann der Laser im Freien verwendet werden?

Ja, aber der Laserstrahl ist bei hellem Licht weniger sichtbar. Für bessere Sichtbarkeit verwenden Sie geeignete Schutzbrillen oder arbeiten Sie bei reduzierten Lichtverhältnissen.

Wie befestige ich das Gerät an einer Wand?

Verwenden Sie die mitgelieferten Spezialspikes (7): Stecken Sie sie in die vorgesehenen Löcher (9) und drücken Sie sie in die Wand. Sie können auch Laserliner ConTacts-Klebebänder (optional) oder die integrierten Magnete auf einer Metallfläche verwenden.

Wie genau ist die Nivellierung dieses Geräts?

Die Genauigkeit der Libellen beträgt ± 1 mm/m. Überprüfen Sie die Kalibrierung regelmäßig, insbesondere nach Transport oder längerer Lagerung.

Ist der Laser gefährlich für die Augen?

Ja, es handelt sich um einen Laser der Klasse 2 (< 1 mW). Blicken Sie niemals direkt in den Strahl oder seine Reflexionen. Wenn der Strahl Ihre Augen trifft, schließen Sie die Augen und drehen Sie sofort den Kopf weg. Halten Sie das Gerät von Kindern fern.

Wie reinige ich das Gerät?

Wischen Sie es mit einem leicht feuchten Tuch ab. Verwenden Sie keine Lösungsmittel, Scheuermittel oder aggressive Reiniger. Entfernen Sie die Batterien vor längerer Lagerung.

Kann der SuperLine 2D auf einem Stativ montiert werden?

Der Sockel des Geräts kann auf den Boden gestellt werden. Es ist kein Standard-Stativgewinde integriert, aber Sie können optionales Zubehör wie Klebebänder verwenden, um es an einer Halterung zu befestigen.

Was tun, wenn der Laserstrahl sehr schwach ist oder nicht leuchtet?

Überprüfen Sie zuerst den Zustand der Batterien: Ersetzen Sie sie, wenn sie leer sind. Wenn das Problem weiterhin besteht, könnte das Gerät defekt sein. Kontaktieren Sie den Laserliner-Kundendienst.

Wie stelle ich den Neigungswinkel ein?

Drehen Sie den Skalenring (6) unabhängig vom Instrument, um den gewünschten Winkel einzustellen. Der Sockel bleibt während der Drehung fest.

Ist das Gerät wasserdicht?

Nein, es ist nicht wasserdicht. Vermeiden Sie übermäßige Feuchtigkeit und beachten Sie die Arbeitsbedingungen: 0°C bis 50°C bei einer maximalen relativen Luftfeuchtigkeit von 80% rF ohne Kondensation.

BEDIENUNGSANLEITUNG SuperLine 2D Laserliner

Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie- und Zusatzhinweise“ sowie die aktuellen Informationen und Hinweise im Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlage ist aufzubewahren und bei Weitergabe des Gerätes mitzugeben.

Linienlaser zum Ausrichten auf allen Oberflächen

• Exaktes horizontales und vertikales Ausrichten von Objekten
• Einfache Einstellung beliebiger Neigungen mit 360° drehbarer Winkelskala
  – Geeignet für Anwendungen am Boden und an der Wand
• Sichere und beschädigungsfreie Anbringung mit Spezial-stiften auf Feinputz, Tapeten, Holz, furnierten Flächen usw.
• Alternativ: Anbringung mit optionalen Klebestreifen Laserliner ConTacts
• Starke Haftmagnete zur Befestigung auf metallischen Flächen
  – Gut erkennbare, beleuchtete Libelle

Allgemeine Sicherheitshinweise

–Achtung: Nicht direkt in den Strahl sehen!
– Der Laser darf nicht in die Hände von Kindern gelangen!
– Gerät nicht unnötig auf Personen richten.
- Setzen Sie das Gerät keiner mechanischen Belastung, enormen Temperaturen, Feuchtigkeit oder starken Vibrationen aus.
- Das Gerät darf nicht mehr verwendet werden, wenn eine oder mehrere Funktionen ausfallen oder die Batterieladung schwach ist.

Sicherheitshinweise

Umgang mit Lasern der Klasse 2

Laserstrahlung! Nicht in den Strahl blicken! Laser Klasse 2 < 1 mW · 635 nm EN 60825-1:2014/AC:2017

• Verwenden Sie den Laser nicht auf Augenhöhe (1,40 ... 1,90 m).

• Gut reflektierende, spiegelnde oder glänzende Flächen sind während des Betriebes von Lasereinrichtungen abzudecken.

• In öffentlichen Verkehrsbereichen den Strahlengang möglichst durch Absperrungen und Stellwände begrenzen und den Laserbereich durch Warnbeschilderung kennzeichnen.

• Verwenden Sie den Laser nicht auf Augenhöhe (1,40 ... 1,90 m).
• Gut reflektierende, spiegelnde oder glänzende Flächen sind während des Betriebes von Lasereinrichtungen abzudecken.
• In öffentlichen Verkehrsbereichen den Strahlengang möglichst durch Absperrungen und Stellwände begrenzen und den Laserbereich durch Warnbeschilderung kennzeichnen.

Sicherheitshinweise

Umgang mit elektromagnetischer Strahlung

• Das Messgerät hält die Vorschriften und Grenzwerte für die elektromagnetische Verträglichkeit gemäß EMV-Richtlinie 2014/30/EU ein.
• Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flugzeugen, an Tankstellen, oder in der Nähe von Personen mit Herzschrittmachern, sind zu beachten. Die Möglichkeit einer gefährlichen Beeinflussung oder Störung von und durch elektronische Geräte ist gegeben.

Sicherheitshinweise

Gefährdung durch starke Magnetfelder

- Starke Magnetfelder können schädliche Einwirkungen auf Personen mit aktiven Körperhilfsmitteln (z.B. Herzschrittmacher) und an elektromechanischen Geräten (z.B. Magnetkarten, mechanischen Uhren, Feinmechanik, Festplatten) verursachen.

- Hinsichtlich der Einwirkung starker Magnetfelder auf Personen sind die jeweiligen nationalen Bestimmungen und Vorschriften zu berücksichtigen, wie beispielsweise in der Bundesrepublik Deutschland die berufsgenossenschaftliche Vorschrift BGV B11 §14 „Elektromagnetische Felder“.

- Um eine störende Beeinflussung zu vermeiden, halten Sie die Magnete stets in einem Abstand von mindestens 30 cm von den jeweils gefährdeten Implantaten und Geräten entfernt.

1 Einlegen der Batterien

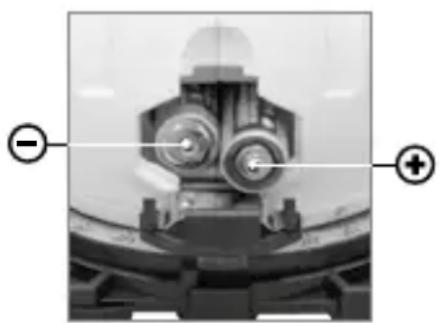

Batteriefach (4) öffnen und Batterien gemäß den Installationssymbolen einlegen. Dabei auf korrekte Polarität achten.

1 Laseraustritts- öffnung
2 EIN / AUS- Schalter
3 Beleuchtete Libellen
4 Batteriefach
5 Grundplatte
6 Skalenring
7 Spezialstifte
8 Magnetische Geräteunterseite
9 Befestigungspunkte für Spezialstifte

2 Anwendungen auf dem Boden

Das Gerät mit der Grundplatte auf den Boden setzen und einschalten. Bei dieser Anwendung werden die Libellen (3) nicht benötigt. Die Libellen sind nicht zur Auflagefläche justiert, das Gerät kann daher nicht als Wasserwaage verwendet werden.

3 Anwendungen auf der Wand

Zum horizontalen und vertikalen Nivellieren die Grundplatte mit den Spezialstiften (7) an der Wand befestigen. Dazu können die optionalen Klebestreifen verwendet werden, Laserliner ConTacts (Art-Nr: 081.101A). Anschließend das Gerät auf die Grundplatte setzten und die Libellen vertikal bzw. horizontal ausrichten.

4 Befestigung an der Wand

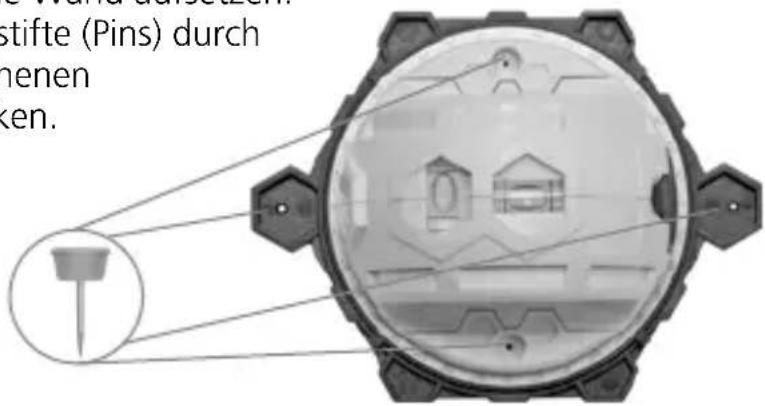

1. Gerät auf die Wand aufsetzen.

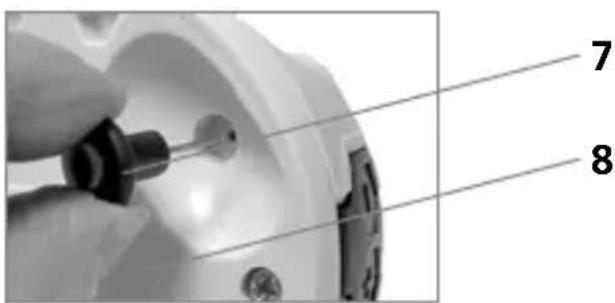

2. Die Spezialstifte (Pins) durch die vorgesehenen Löcher stecken.

5 Winkel einstellen

Skalenring (6) und Gerät lassen sich getrennt voneinander drehen. So können einfach beliebige Winkel eingestellt werden.

Überprüfen Sie regelmäßig die Genauigkeit vor dem Gebrauch, nach Transporten und langer Lagerung.

Umbauten oder Veränderungen am Gerät sind nicht gestattet, dabei erlischt die Zulassung und die Sicherheitsspezifikation.

Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck innerhalb der Spezifikationen ein. Vor Kindern unzugänglich aufbewahren.

Laserliner

Hinweise zur Wartung und Pflege

Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch und vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln. Entnehmen Sie die Batterie/n vor einer längeren Lagerung. Lagern Sie das Gerät an einem sauberen, trockenen Ort.

Technische Daten Technische Änderungen vorbehalten 21W06)

Libellengenauigkeit ± 1 mm / m
Nivellierung manuell
Laserwellenlänge 635 nm
Laserklasse	2 / < 1 mW(EN 60825-1:2014/AC:2017)
Stromversorgung 2 x 1,5V	LR03 (AAA)
Betriebsdauer ca. 15 Std.
Arbeitsbedingungen	0°C ... 50°C, Luftfeuchtigkeit max. 80% rH, nicht kondensierend, Arbeitshöhe max. 4000 m über NN (Normalnull)
Lagerbedingungen	-20°C ... 70°C, Luftfeuchtigkeit max. 80% rH
Abmessungen (B x H x T)	126 x 65 x 98 mm(inkl. Halterung)
Gewicht 188 g (inkl. Batterien)

EU-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU. Dieses Produkt ist ein Elektrogerät und muss nach der europäischen Richtlinie für Elektro- und Elektronik-Altgeräte getrennt gesammelt und entsorgt werden.

Weitere Sicherheits- und Zusatzhinweise unter: http://laserliner.com/info?an=AHP

!

Möhnestraße 149, 59755 Arnsberg, Germany

Tel.: [phone], Fax: [phone]

[e-mail]

Rev21W06

Umarex GmbH & Co. KG

Donnerfeld 2

59757 Arnsberg, Germany

Tel.: [phone], Fax: -333

www.laserliner.com

Laserliner
