GEBRUIKSAANWIJZING LB 246E HUSQVARNA

NL Gebruiksaanwijzing

NO Bruksanvisning

Storingzoeken in de motor....232

Vervoer, opslag en verwerking.... 233

Het product is een roterende duwmaaier die BioClip gebruikt om het gras te snijden tot meststof.

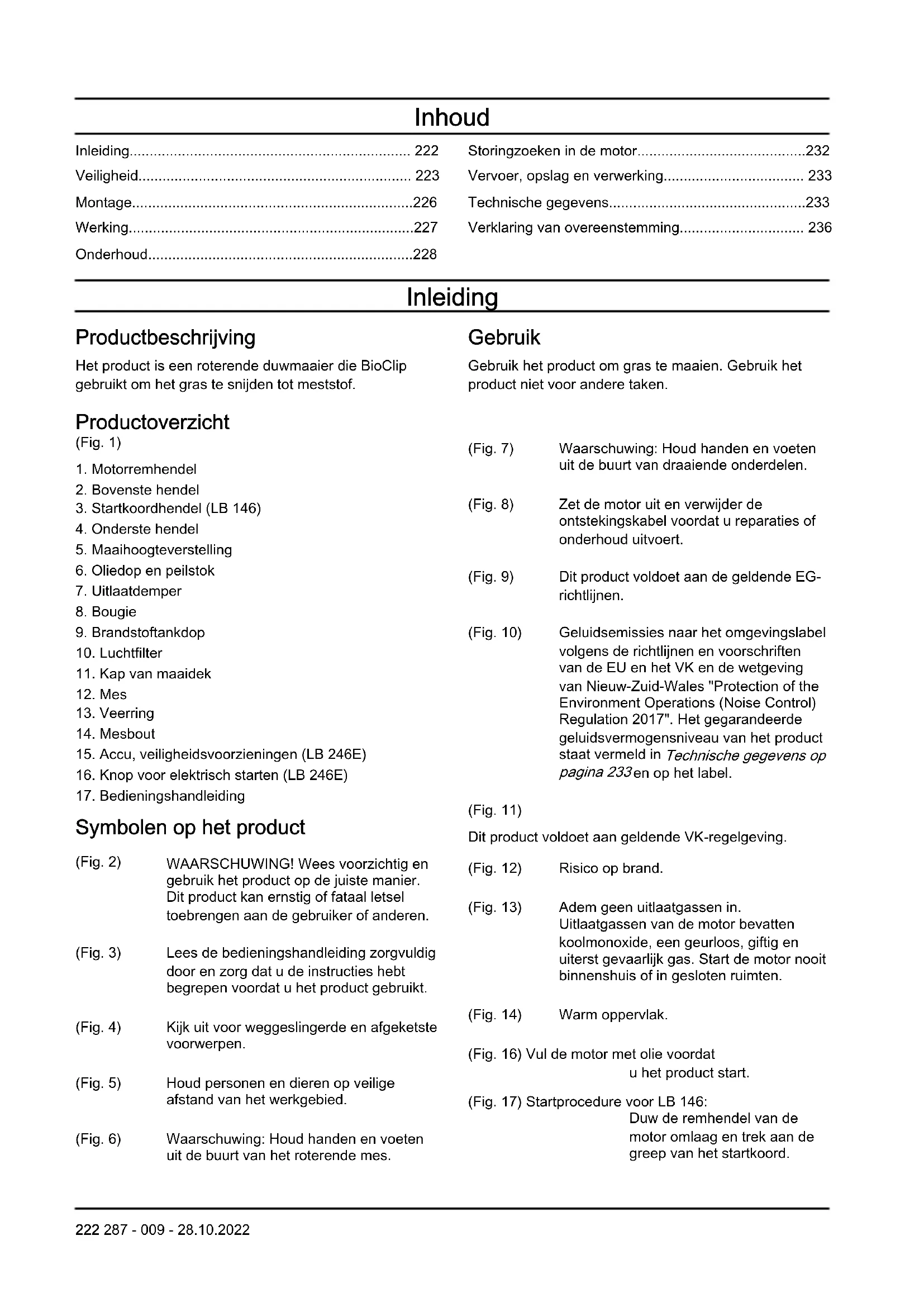

Productoverzicht

(Fig. 1)

1. Motorremhendel
2. Bovenste hendel
3. Startkoordhendel (LB 146)
4. Onderste hendel
5. Maaihoogteverstelling
6. Oliedop en peilstok
7. Uitlaatdemper
8. Bougie
9. Brandstoftankdop
10. Luchtfilter
11. Kap van maaidek
12. Mes
13. Veerring
14. Mesbout
15. Accu, veiligheidsvoorzieningen (LB 246E)
16. Knop voor elektrisch starten (LB 246E)
17. Bedieningshandleiding

Symbolen op het product

(Fig. 2) WAARSCHUWING! Wees voorzichtig en gebruik het product op de juiste manier. Dit product kan ernstig of fataal letsel toebrengen aan de gebruiker of anderen.

(Fig. 3) Lees de bedieningshandleiding zorgvuldig door en zorg dat u de instructies hebt begrepen voordat u het product gebruikt.

(Fig. 4) Kijk uit voor weggeslingerde en afgeketste voorwerpen.

(Fig. 5) Houd personen en dieren op veilige afstand van het werkgebied.

(Fig. 6) Waarschuwing: Houd handen en voeten uit de buurt van het roterende mes.

Gebruik

Gebruik het product om gras te maaien. Gebruik het product niet voor andere taken.

(Fig. 7) Waarschuwing: Houd handen en voeten uit de buurt van draaiende onderdelen.

(Fig. 8) Zet de motor uit en verwijder de ontstekingskabel voordat u reparaties of onderhoud uitvoert.

(Fig. 9) Dit product voldoet aan de geldende EG-richtlijnen.

(Fig. 10) Geluidsemissies naar het omgevingslabel volgens de richtlijnen en voorschriften van de EU en het VK en de wetgeving van Nieuw-Zuid-Wales "Protection of the Environment Operations (Noise Control) Regulation 2017". Het gegarandeerde geluidsvermogensniveau van het product staat vermeld in Technische gegevens op pagina 233 en op het label.

(Fig. 11)

Dit product voldoet aan geldende VK-regelgeving.

(Fig. 12) Risico op brand.

(Fig. 13) Adem geen uitlaatgassen in. Uitlaatgassen van de motor bevatten koolmonoxide, een geurloos, giftig en uiterst gevaarlijk gas. Start de motor nooit binnenshuis of in gesloten ruimten.

(Fig. 14) Warm oppervlak.

(Fig. 16) Vul de motor met olie voordat u het product start.

(Fig. 17) Startprocedure voor LB 146: Duw de remhendel van de motor omlaag en trek aan de greep van het startkoord.

(Fig. 18) Startprocedure voor LB 246E:

Duw de motorremhendel om- laag en druk op de startknop.

(Fig. 15) Scanbare code.

Let op: Andere symbolen/stickers op het product hebben betrekking op certificeringseisen voor overige commerciële markten.

Productaansprakelijkheid

Zoals uiteengezet in de wet voor productaansprakelijkheid zijn wij niet aansprakelijk voor schade die door ons product wordt veroorzaakt, indien:

• het product niet goed is gerepareerd.
• het product is gerepareerd met onderdelen die niet van de fabrikant afkomstig zijn, of onderdelen die niet zijn goedgekeurd door de fabrikant.
• het product een accessoire bevat dat niet afkomstig is van de fabrikant of niet is goedgekeurd door de fabrikant.
• het product niet is gerepareerd door een erkend servicepunt of door een erkende autoriteit.

Euro V-emissies

WAARSCHUWING: De EU-typegoedkeuring van dit product vervalt als ongeoorloofde wijzigingen aan de motor aangebracht worden.

Veiligheid

Veiligheidsdefinities

Waarschuwingen, voorzorgsmaatregelen en opmerkingen worden gebruikt om te wijzen op belangrijke delen van de handleiding.

WAARSCHUWING: Wordt gebruikt om te wijzen op de kans op ernstig of fataal letsel voor de gebruiker of omstanders wanneer de instructies in de handleiding niet worden gevolgd.

OPGELET: Wordt gebruikt indien er een risico bestaat op schade aan het product en andere eigendommen of aan de omgeving wanneer de instructies in de handleiding niet worden gevolgd.

Let op: Geven verdere informatie die nodig is in een bepaalde situatie.

Algemene veiligheidsinstructies

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Dit product is gevaarlijk als het verkeerd wordt gebruikt, of als u niet voorzichtig bent. Letsel of overlijden kunnen het gevolg zijn als u de veiligheidsvoorschriften negeert.
• Dit product produceert tijdens bedrijf een elektromagnetisch veld. Dit veld kan onder bepaalde omstandigheden de werking van actieve of passieve medische implantaten verstoren. Om het risico op ernstig of dodelijk letsel te beperken, raden we personen met een medisch implantaat aan om contact op te nemen met hun arts en de fabrikant

van het medische implantaat alvorens dit product te gaan gebruiken.

• Wees altijd voorzichtig en gebruik uw gezond verstand. Als u niet zeker weet hoe u het product moet bedienen in een bepaalde situatie, stop dan en informeer bij uw Husqvarna dealer voordat u verdergaat.
• Denk erom dat de bediener of gebruiker verantwoordelijk is voor ongelukken of beschadigingen aan eigendommen.
• Houd het product schoon. Zorg ervoor dat u de aanduidingen en stickers duidelijk kunt lezen.
• Laat niemand het product gebruiken tenzij u zeker weet dat deze de inhoud van de gebruikershandleiding hebben gelezen en begrepen.
• Laat het product niet door een kind bedienen.
• Houd kinderen uit het werkgebied. Er moet te allen tijde een verantwoordelijke volwassene aanwezig zijn.
• Laat het product niet bedienen door een persoon die de instructies niet heeft gelezen.
• Houd personen met een lichamelijke of geestelijke beperking die het product gebruiken, altijd in de gaten. Er moet te allen tijde een verantwoordelijke volwassene aanwezig zijn.
• Gebruik het product nooit als u moe of ziek bent, of onder invloed van alcohol, drugs of medicijnen verkeert. Dit heeft een negatief effect op uw visie, alertheid, coördinatie en oordeel.
• Gebruik het product niet als het defect is.
• Wijzig dit product niet of gebruik het niet als het door anderen kan zijn gewijzigd.
• Wijzig de afstelling voor de motortoerentalregeling niet.

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Verwijder objecten zoals takken, twijgen en stenen uit het werkgebied voordat u het product gaat gebruiken.
• Objecten die tegen de snijuitrusting aankomen, kunnen worden uitgeworpen en schade veroorzaken aan personen en objecten. Houd omstanders en dieren op veilige afstand van het product.
• Gebruik het product nooit in slechte weersomstandigheden zoals mist, regen, sterke wind, hevige kou of als er gevaar is voor blikseminslag. Het gebruik van dit product bij slecht weer of op vochtige of natte plaatsen is vermoeiend. Slecht weer kan leiden tot gevaarlijke situaties zoals gladde ondergronden.
• Kijk uit voor personen, objecten en situaties die een veilig gebruik van het product kunnen verhinderen.
• Kijk uit voor obstakels zoals wortels, stenen, takjes, kuilen en greppels. Obstakels kunnen moeilijk te zien zijn door hoog gras.
• Gras maaien op hellingen kan gevaarlijk zijn. Gebruik het product niet op een helling van meer dan 15°.
• Gebruik het product dwars over het oppervlak van hellingen. Ga niet van boven naar beneden.
• Wees voorzichtig wanneer u in de buurt komt van onoverzichtelijke bochten en voorwerpen die uw zicht kunnen belemmeren.

Werkveiligheid

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Gebruik dit product alleen om gazons te maaien. Het is niet toegestaan om het product voor andere doeleinden te gebruiken.
• Maak altijd gebruik van persoonlijke beschermingsmiddelen. Zie Persoonlijke beschermingsuitrusting op pagina 224.
• Zorg ervoor dat u weet hoe u de motor in een noodsituatie snel kunt stoppen.
• Start de motor nooit in een gesloten ruimte of in de buurt van brandbaar materiaal. De uitlaatdampen van de motor zijn heet en kunnen vonken bevatten die brand kunnen veroorzaken.
• Gebruik dit product alleen als het mes en alle afdekkingen correct zijn bevestigd. Een verkeerd bevestigd mes kan losraken en letsel veroorzaken.
• Zorg ervoor dat het mes geen voorwerpen raakt zoals stenen en wortels. Hierdoor kan het mes beschadigen en de motoras verbuigen. Een

gebogen as veroorzaakt zware trillingen en een zeer groot risico dat het mes losraakt.

• Stop het product onmiddellijk als het mes een voorwerp wordt geraakt of als zich trillingen voordoen. Ontkoppel de ontstekingskabel van de bougie. Controleer het product op schade. Repareer schade of laat een erkende servicewerkplaats de reparatie uitvoeren.
• Bevestig de motorremhendel nooit permanent aan de handgreep wanneer de motor wordt gestart.
• Plaats het product op een stabiele, vlakke ondergrond en start het. Zorg ervoor dat het mes niet in aanraking komt met de grond of andere voorwerpen.
• Blijf altijd achter het product wanneer u het gebruikt.
• Zorg dat alle wielen op de grond blijven en houd 2 handen op de handgreep tijdens de bediening van het product. Houd uw handen en voeten uit de buurt van de roterende messen.
• Kantel het product niet terwijl de motor draait.
• Wees voorzichtig wanneer u het product naar achteren trekt.
• Til het product nooit op terwijl de motor draait. Als het product toch moet worden opgetild, zet dan eerst de motor uit en ontkoppel de ontstekingskabel van de bougie.
• Loop niet achteruit wanneer u het product bedient.
• Stop de motor als u in gebieden zonder gras komt, bijvoorbeeld op paden van grind, stenen en asfalt.
• Loop niet hard met het product wanneer de motor is ingeschakeld. Loop altijd rustig wanneer u het product bedient.
• Zet de motor uit voordat u de maaihoogte wijzigt. Voer nooit afstellingen uit terwijl de motor draait.
• Houd altijd toezicht op het product wanneer de motor draait. Schakel de motor uit en zorg ervoor dat de snijuitrusting niet draait.

Veiligheidsinstructies voor bediening

Persoonlijke beschermingsuitrusting

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Persoonlijke beschermingsuitrusting kunnen niet alle risico's uitsluiten maar kunnen de ernst van eventueel letsel helpen beperken. Vraag uw dealer u te helpen bij het kiezen van de juiste beschermingsmiddelen.
• Gebruik gehoorbescherming als het geluidsniveau hoger is dan 85 dB.
• Gebruik zware antisliplaarzen of -schoenen. Draag geen open schoenen en loop niet op blote voeten.
• Draag een lange broek van stevige stof.
• Draag zo nodig beschermende handschoenen, bijvoorbeeld bij het monteren, inspecteren of reinigen van de snijuitrusting.

Veiligheidsvoorzieningen op het product

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Gebruik het product nooit wanneer de veiligheidsvoorzieningen defect zijn.
• Controleer de veiligheidsvoorzieningen regelmatig op een juiste werking. Als de veiligheidsvoorzieningen defect zijn, neem dan contact op met uw Husqvarna servicewerkplaats.
• Voer geen veranderingen uit aan de veiligheidsvoorzieningen

De kap van het maaidek controleren

De kap van het maaidek vermindert trillingen in het product en vermindert het risico op letsel door het mes.

- Controleer de kap van het maaidek om te zien of er geen schade is, zoals barsten.

Accu (LB 246E)

WAARSCHUWING: Een defecte accu vermindert de veiligheid van het product. Gebruik alleen een accu die is goedgekeurd door de fabrikant.

De accu voorziet de elektrische startfunctie van stroom en is een veiligheidsvoorziening die voorkomt dat de motor per ongeluk wordt gestart. Verwijder de accu wanneer u het product niet gebruikt en wanneer u er geen toezicht op houdt.

De remhendel van de motor controleren

De motorrem schakelt de motor uit. Als de remhendel van de motor wordt losgelaten, stopt de motor.

- Start de motor en laat vervolgens de remhendel van de motor los. Als de motor niet binnen 3 seconden stopt, laat u een erkende Husqvarna servicewerkplaats de motorrem afstellen. (Fig. 19)

Geluiddemper

De uitlaatdemper is bedoeld om het geluidsniveau zo laag mogelijk te houden en om de uitlaatgassen weg te voeren van de gebruiker.

Gebruik het product niet als de demper ontbreekt of beschadigd is. Bij een defecte uitlaatdemper stijgt het geluidsniveau en neemt het risico op brand toe.

WAARSCHUWING: De

uitlaatdemper wordt erg heet tijdens en na gebruik en wanneer de motor draait bij stationair toerental. Wees voorzichtig in de buurt van brandbare materialen en/of dampen om brand te voorkomen.

Geluidemper controleren

- Inspecteer de uitlaatdemper regelmatig om te verifiëren of die goed vastzit en niet beschadigd is.

Brandstofveiligheid

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Start het product niet als er brandstof of motorolie op het product aanwezig is. Verwijder de ongewenste brandstof/olie en laat het product drogen.
• Als u brandstof op uw kleding morst, trek dan direct andere kleding aan.
• Zorg dat er geen brandstof op uw lichaam terecht komt, dit kan letsel veroorzaken. Als er brandstof op uw lichaam terecht komt, verwijder deze dan met water en zeep.
• Start het product niet als er sprake is van een motorlekkage. Controleer de motor regelmatig op lekkage.
• Wees voorzichtig met brandstof. Brandstof is licht ontvlambaar en de dampen zijn explosief. Ze kunnen letsel veroorzaken of leiden tot de dood.
• Adem geen brandstofdampen in, dit kan letsel veroorzaken. Zorg voor voldoende ventilatie.
• Rook niet in de buurt van de brandstof of de motor.
• Plaats geen warme voorwerpen in de buurt van de brandstof of de motor.
• Vul geen brandstof bij terwijl de motor is ingeschakeld.
• Zorg ervoor dat de motor koud is wanneer u brandstof bijvult.
• Draai de tankdop langzaam open en laat de druk voorzichtig ontsnappen voordat u brandstof bijvult.
• Vul geen brandstof voor de motor bij in een afgesloten ruimte. Onvoldoende ventilatie kan leiden tot ernstig letsel of de dood door verstikking of het inademen van koolmonoxide.
• Draai de tankdop volledig aan. Als de tankdop niet volledig is aangedraaid, bestaat een risico op brand.
• Verplaats het product minstens 3 m van de plaats waar u de brandstoftank hebt gevuld, voordat u het product start.
• Vul de brandstoftank niet volledig. Door hitte zet de brandstof uit. Zorg ervoor dat er ruimte overblijft aan de bovenkant van de brandstoftank.

Veiligheidsinstructies voor onderhoud

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

- Uitlaatgassen van de motor bevatten koolmonoxide, een geurloos, giftig en uiterst gevaarlijk gas. Start de motor nooit binnenshuis of in gesloten ruimten.

• Voordat u het onderhoud van het product uitvoert, zet u de motor uit en verwijdert u de ontstekingskabel van de bougie. Verwijder bij LB 246E ook de accu.
• Draag beschermende handschoenen wanneer u onderhoud aan de snijuitrusting uitvoert. Het mes is zeer scherp en kan gemakkelijk snijwonden veroorzaken.

• Accessoires en wijzigingen aan het product die niet zijn goedgekeurd door de fabrikant, kunnen leiden tot ernstig letsel of overlijden. Breng geen wijzigingen aan het product aan. Gebruik alleen accessoires die zijn goedgekeurd door de fabrikant.

• Als het onderhoud niet correct en regelmatig wordt uitgevoerd, neemt de kans op letsel of schade aan het product toe.

• Voer alleen onderhoud uit zoals beschreven in deze gebruikershandleiding. Alle overige onderhoudswerkzaamheden moeten worden uitgevoerd door een erkende Husqvarna servicewerkplaats.
• Laat een erkende Husqvarna servicewerkplaats regelmatig onderhoud aan het product uitvoeren.
• Vervang beschadigde, versleten of defecte onderdelen.

Montage

Inleiding

WAARSCHUWING: Voordat u het product gaat monteren, dient u het hoofdstuk over veiligheid te lezen en hebben begrepen.

WAARSCHUWING: Verwijder de bougiekabel van de bougie voordat u het product monteert.

Hendel monteren

WAARSCHUWING: Voor LB 246Everwijdert u de accu.

1. Monteer de bovenste hendel op de onderste hendel en draai de knoppen (A), sluitringen (B) en schroeven (C) aan de rechter- en linkerkant volledig vast. (Fig. 20)

OPGELET: Zorg ervoor dat de draden niet bekneld raken of beschadigd raken.

1. Klap de hendel omhoog. (Fig. 21)
2. Plaats de steun in de groef op het maaidek. (Fig. 22)
3. Bevestig de 2 stoppers die de steun en de hendel vergrendelen. Druk ze volledig op hun plaats. (Fig. 23)

Let op: Er zijn 2 stoppers, 1 is gemarkeerd met een H en 1 met een V. Plaats de stopper met een H

aan de rechterkant en de stopper met een V aan de linkerkant.

OPGELET: Gebruik dit product alleen als de 2 stoppers zijn bevestigd.

Hoogte van de handgreep afstellen

1. Verwijder de beugel van de onderste handgreep. (Fig. 24)

a) Plaats de beugel in het bovenste gat (A) om de handgreephoogte te verlagen.
b) Plaats de beugel in het onderste gat (B) om de handgreephoogte te verhogen. (Fig. 25)

Product in de transportstand zetten

1. Draai de knoppen los. (Fig. 26)
2. Laat het verblijf los. (Fig. 27)
3. Klap de onderste hendel en de steun naar voren. (Fig. 28)
4. Klap de bovenste hendel naar achteren.

Product in de werkstand zetten

1. Klap de bovenste hendel naar voren.
2. Klap de onderste hendel rechtop naar achteren. (Fig. 29)
3. Zet de steun in de groef. (Fig. 30)
4. Klap de bovenste hendel op.
5. Draai de knoppen stevig vast.

Werking

Inleiding

WAARSCHUWING: Voordat u het product gaat gebruiken, dient u het hoofdstuk over veiligheid te lezen en hebben begrepen.

Husqvarna Connect

Husqvarna Connect is een gratis app voor uw mobiele apparaat. De Husqvarna Connect-app biedt uitgebreide functies voor uw Husqvarna-product:

• Uitgebreide productinformatie.
• Informatie over, en hulp bij, onderdelen en onderhoud van uw product.

Husqvarna Connect gebruiken

1. Download de Husqvarna Connect-app op uw mobiele apparaat.
2. Registreer in de Husqvarna Connect-app.
3. Volg de instructies in de Husqvarna Connect-app om verbinding te maken met het product en dit te registreren.

Let op: De Husqvarna Connect-app kan niet in alle markten worden gedownload. Neem voor meer informatie contact op met uw servicedealer.

Voordat u het product gaat bedienen

1. Lees de gebruikershandleiding zorgvuldig door en zorg dat u de instructies hebt begrepen.
2. Controleer de snijuitrusting om te zien of deze correct is gemonteerd en afgesteld. Zie Snijuitrusting controleren op pagina 229.
3. Controleer het oliepeil en vul indien nodig motorolie bij. Zie Oliepeil controleren op pagina 230.
4. Vul de brandstoftank. Zie Brandstof bijvullen op pagina 227.

Brandstof bijvullen

Gebruik emissiearme of alkylaatbenzine, indien beschikbaar. Als er geen emissiearme of alkylaatbenzine beschikbaar is, gebruik dan een loodvrije benzine van goede kwaliteit, of loodhoudende benzine met een octaangetal dat niet lager is dan 90.

OPGELET: Gebruik geen benzine met een octaangetal lager dan 90 RON (87 AKI). Dit kan schade aan het product veroorzaken.

1. Draai de brandstoftankdop langzaam los om de druk te laten ontsnappen.
2. Vul langzaam met een benzinejerrycan. Als u brandstof morst, verwijder deze dan met een doek en laat de resterende brandstof opdrogen.
3. Maak het gebied rondom de brandstoftankdop goed schoon.
4. Draai de tankdop volledig aan. Als de tankdop niet volledig is aangedraaid, bestaat een risico op brand.
5. Verplaats het product minstens 3 m (10 ft) van de plaats waar u de brandstoftank hebt gevuld, voordat u het product start.

Maaihoogte afstellen

- Druk de as eruit en zet deze in de juiste positie voor elk van de 4 wielen. (Fig. 31)

OPGELET: Stel de maaihoogte niet te laag in. Als het oppervlak van het gazon niet waterpas is, kunnen de messen de grond raken.

Product starten

- Controleer of de ontstekingskabel is verbonden met de bougie.

Handmatig starten (LB 146)

1. Blijf achter het product.
2. Houd de motorremhendel tegen de bovenste handgreep. (Fig. 32)
3. Houd het startkoord in uw rechterhand.
4. Trek het startkoord langzaam naar buiten totdat u enige weerstand voelt.
5. Krachtig trekken om de motor te starten.

WAARSCHUWING: Wikkel het startkoord niet rond uw hand.

Elektrische startfunctie (LB 246E)

1. Zorg ervoor dat de accu is opgeladen. Zie Accu (LB 246E) op pagina 230.
2. Sluit de accu aan op de motor. De accu is in positie vergrendeld als u een klik hoort. (Fig. 33)
3. Blijf achter het product en houd de motorremhendel (A) tegen de bovenste hendel. (Fig. 34)
4. Houd de elektrische startknop (B) gedurende 3-5 seconden ingedrukt. De motor start.

Let op: Als de motor niet start, wacht dan 1 minuut en probeer het product opnieuw te starten.

Product stoppen

- Als u de motor wilt stoppen, laat u de motorremhendel los.

De accu verwijderen (LB 246E)

Om te voorkomen dat de motor per ongeluk wordt gestart, verwijdert u de accu wanneer u het product niet gebruikt.

- Druk de vergrendelknop (A) in en trek de accu er recht uit. (Fig. 35)

Een goed resultaat verkrijgen

- Gebruik altijd een scherp mes. Een bot mes geeft een onregelmatig resultaat en het snijvlak van het gras wordt geel. Een scherp mes verbruikt ook minder energie dan een bot mes.

• Maai nooit meer dan 1/3e van de lengte van het gras af. Maai eerst met een hoog ingestelde maaihoogte. Controleer het resultaat en verlaag de snijhoogte tot een geschikt niveau. Als het gras echt lang is, rijd dan langzaam en maai zo nodig 2 keer.
• Maai elke keer in een andere richting, om het ontstaan van strepen in het gazon te voorkomen.
• Houd de kap van het maaidek schoon. Door ophoping van gras en vuil aan de binnenkant van de kap van het maaidek kunnen de maairesultaten verminderen. Zie Binnenoppervlak van de kap van het maaidek reinigen op pagina 229.

Onderhoud

Inleiding

WAARSCHUWING: Voordat u onderhoud gaat uitvoeren, dient u het hoofdstuk over veiligheid te lezen en hebben begrepen.

Voor alle onderhouds- en reparatiewerkzaamheden aan het product is speciale training nodig. Wij garanderen de beschikbaarheid van professionele reparaties en onderhoud. Indien uw dealer geen servicewerkplaats heeft, vraag hem dan naar de dichtstbijzijnde servicewerkplaats.

Zie voor meer gedetailleerde informatie.

Onderhoudsschema

OPGELET: Zorg ervoor dat het luchtfilter aan de bovenkant zit en de grond

niet raakt wanneer u het product kantelt. Risico van schade aan de motor.

OPGELET: Verwijder bij modellen met elektrische start altijd de accu voordat u onderhoudswerkzaamheden of reparaties uitvoert of het product reinigt.

De onderhoudsintervallen worden berekend op basis van het dagelijks gebruik van het product. De intervallen veranderen als het product niet dagelijks wordt gebruikt.

Voor onderhoud dat is gemarkeerd met *: zie de instructies in Veiligheidsvoorzieningen op het product op pagina 225.

Onderhoud Elke dag Maandelijks Elk seizoen
Algemene inspectie uitvoeren X
Motoroliepeil controleren X
De olie verversen (de eerste keer na 5 uur gebruik, vervolgens na elke 50 uur gebruik) ^106			X
Product reinigen X
Snijuitrusting controleren X
Kap van het maaidek controleren * X
Motorremhendel controleren * X
Geluiddemper controleren * X
Controleer de bougie. Reinig of vervang de bougie indien nodig X
Luchtfilter controleren X
Luchtfilter reinigen ^107		X
Vervang het luchtfilter X
Brandstofsysteem controleren X
Reinig de koelvinnen op de cilinder X

Algemene inspectie uitvoeren

- Controleer of alle moeren en schroeven op het product goed zijn vastgedraaid.

Product aan de buitenkant reinigen

• Gebruik een borstel om bladeren, gras en vuil te verwijderen.
• Zorg dat de luchtinlaat op de bovenkant van de motor niet is geblokkeerd.
• Reinig het product niet met een hogedrukspuit.
• Als u water gebruikt om het product te reinigen, spuit dan geen water rechtstreeks op de motor.

Binnenoppervlak van de kap van het maaidek reinigen

1. Leeg de brandstoftank.
2. Kantel het product. Zorg ervoor dat de bougie omhoog wijst.

OPGELET: Als het product met het luchtfilter naar beneden wordt geplaatst, kan de motor beschadigd raken.

1. Spuit de binnenkant van het maaidek schoon met water.

Snijuitrusting controleren

WAARSCHUWING: Verwijder de ontstekingskabel van de bougie om te voorkomen dat de motor per ongeluk wordt gestart.

WAARSCHUWING: Draag beschermende handschoenen wanneer u onderhoud aan de snijuitrusting uitvoert. Het

mes is zeer scherp en kan gemakkelijk snijwonden veroorzaken.

1. Controleer de snijuitrusting op beschadiging of scheuren. Vervang beschadigde snijuitrusting altijd.
2. Kijk naar het mes om te zien of dit is beschadigd of bot is.

Let op: Het mes moet na het slijpen worden gebalanceerd. Laat het slijpen, vervangen en balanceren door een servicecentrum uitvoeren. Als u een obstakel raakt waardoor het product stopt, vervang dan het beschadigde mes. Laat het servicecentrum beoordelen of het mes kan worden geslepen of moet worden vervangen.

Mes vervangen

1. Zet het mes vast met een houten blok. (Fig. 36)
2. Verwijder de mesbout en de veerring.
3. Verwijder het mes.
4. Controleer de messteun en de mesbout om te zien of er schade is.
5. Controleer de motoras om te controleren of deze niet is verbogen.
6. Wanneer u het nieuwe mes bevestigt, richt dan de gebogen uiteinden van het mes naar de kap van het maaidek. (Fig. 37)
7. Controleer of het mes is uitgelijnd met het midden van de motoras.
8. Zet het mes vast met een houten blok. Bevestig de veerring en draai de bout en ring vast met een aanhaalmoment van 20 Nm.35-40 (Fig. 38)
9. Draai het mes met de hand rond en controleer of het vrij draait.

WAARSCHUWING: Draag handschoenen van dikke stof. Het mes is zeer scherp en kan gemakkelijk snijwonden veroorzaken.

1. Start het product om het mes te testen. Als het mes niet goed is bevestigd, zijn er trillingen in het product of is het maairesultaat niet goed.

Oliepeil controleren

OPGELET: Een te laag oliepeil kan ernstige schade aan de motor veroorzaken. Voer een controle van het oliepeil uit voordat u het product start.

1. Zet het product op een vlakke ondergrond.
2. Verwijder de olietankdop met de bijgevoegde peilstok.
3. Veeg de olie van de peilstok.
4. Steek de peilstok volledig in de olietank om een goed beeld van het oliepeil te krijgen.
5. Verwijder de peilstok.
6. Controleer het oliepeil op de peilstok.
7. Als het oliepeil laag is, vult u bij met motorolie en controleert u het oliepeil opnieuw.

De motorolie verversen

WAARSCHUWING: Motorolie is nog erg heet direct nadat de motor is uitgezet. Laat de motor afkoelen voordat u de motorolie aftapt. Als u motorolie morst op uw huid, was die dan af met water en zeep.

(Fig. 39)

1. Gebruik het product totdat de brandstoftank leeg is.
2. Verwijder de ontstekingskabel van de bougie.
3. Verwijder de olietankdop.
4. Plaats een opvangbak onder het product om de motorolie in op te vangen.
5. Kantel het product om de motorolie uit de olietank af te tappen.
6. Vul bij met nieuwe motorolie van het type dat wordt aanbevolen in Technische gegevens op pagina 233.
7. Controleer het oliepeil. Zie Oliepeil controleren op pagina 230.

Accu (LB 246E)

WAARSCHUWING: Een defecte accu vermindert de veiligheid van het product. Gebruik alleen een accu die is goedgekeurd door de fabrikant.

De accu voorziet de elektrische startfunctie van stroom en is een veiligheidsvoorziening die voorkomt dat de motor per ongeluk wordt gestart. Verwijder de accu wanneer u het product niet gebruikt en wanneer u er geen toezicht op houdt.

De accu voor de eerste keer gebruiken

OPGELET: Laat de accu niet leeg raken. Als de accu leeg raakt, kan dit schade aan de accu veroorzaken.

U moet de accu opladen voor het eerste gebruik.

1. Sluit de acculader aan op de accu, zie De accu opladen op pagina 230.
2. Wacht totdat er minimaal 1 groene led gaat branden.
3. Sluit de accu aan op de motor, zie Elektrische startfunctie (LB 246E) op pagina 227.

De accu opladen

Als slechts 1 of 0 indicatielampjes op de accu branden, moet u de accu opladen. Een lege accu wordt in 2 uur volledig opgeladen. De accu raakt niet beschadigd wanneer deze kortere periodes wordt opgeladen.

1. Sluit de acculader aan op de accu. (Fig. 40)
2. Sluit de acculader aan op een stopcontact, 100-240 V, 50-60 Hz.
3. Haal eerst de oplader uit het stopcontact en haal daarna de oplader uit de accu.

Status van acculader

Led-display op de accu	Status
Led 1 knippert rood. 1%-9%
Led 1 is constant rood. 10%-32%
Led 1 is groen en led 2 is rood. 33%-54%
Led 1 en 2 zijn groen en led 3 is rood.	55%-77%
Led 1, 2 en 3 zijn groen en led 4 is rood.	78%-100%

Indicatielampje op de acculader	Status
Constant brandend rood lampje	De accu wordt opgeladen.
Constant brandend groen lampje	De accu is volledig opgeladen.

Bougie controleren

OPGELET: Gebruik altijd het juiste bougietype. Een verkeerd type bougie kan schade aan het product veroorzaken.

• Controleer de bougie als de motor weinig vermogen heeft, niet gemakkelijk te starten is of stationair niet goed draait.
• Volg deze instructies om het risico van ongewenst materiaal op de elektroden van de bougie te beperken:

a) Zorg ervoor dat het stationair toerental altijd juist is afgesteld.
b) Zorg dat het brandstofmengsel correct is.
c) Zorg dat het luchtfilter schoon is.

• Maak de bougie schoon als deze vuil is en controleer of de afstand tussen de elektroden correct is, zie Technische gegevens op pagina 233. (Fig. 41)
  • Vervang de bougie indien nodig.

Luchtfilter

Een vuil luchtfilter kan de motor beschadigen of ervoor zorgen dat deze niet goed werkt. Onderhoud het luchtfilter vaker in stoffige omstandigheden. Zie Onderhoudsschema op pagina 228 voor informatie over het vervangen van het luchtfilter.

Let op: Vervang een beschadigd luchtfilter altijd.

Het luchtfilter verwijderen en monteren

WAARSCHUWING: Draag veiligheidshandschoenen.

1. Duw de klemmen op het luchtfilterdeksel.

2. Verwijder voorzichtig het luchtfilterdeksel (A) van de motor.

3. Verwijder het luchtfilter (B). (Fig. 42)
4. Controleer het luchtfilter op beschadigingen. Vervang een beschadigd luchtfilter.
5. Reinig en controleer het luchtfilter. Zie Het luchtfilter reinigen op pagina 231.
6. Monteer in omgekeerde volgorde van verwijderen.

Het luchtfilter reinigen

Een vuil luchtfilter kan de motor beschadigen of ervoor zorgen dat deze niet goed werkt. Onderhoud de luchtreiniger vaker in stoffige omstandigheden.

Zie Onderhoudsschema op pagina 228 voor informatie over het vervangen van het luchtfilter.

1. Verwijder het luchtfilterdeksel en verwijder het filter.
2. Reinig het filter door het uit te kloppen op een plat oppervlak. Gebruik geen oplosmiddelen met aardolie, kerosine of perslucht om het filter te reinigen.

Let op: Luchtfilters die lange tijd zijn gebruikt, kunnen niet volledig worden gereinigd. Vervang het luchtfilter regelmatig. Beschadigde luchtfilters moeten altijd vervangen worden.

1. Zorg er bij het monteren van het luchtfilter voor dat het volledig tegen de filterhouder zit.

Brandstofsysteem controleren

• Controleer de brandstoftankdop en de afdichting van de brandstoftankdop om te zien of er geen schade is.
• Controleer de brandstofslang om te controleren of er geen lekken zijn. Als de brandstofslang beschadigd is, laat deze dan door een servicemonteur vervangen.

Storingzoeken in de motor

Probleem Mogelijke oorzaak Oplossing
De motor start niet. De ontstekingskabel is niet correct aan-gesloten.		Sluit de ontstekingskabel aan op de bou-gie.
		De brandstoftank is leeg. Vul de brandstoftank met het juiste type brandstof.
		De brandstof is oud. Tap de brandstoftank en de carburateur af. Vul bij met nieuwe benzine.
		Vuil in de carburateur of brandstoflei-ding.
		De bougie is defect. Pas de elektrodenafstand aan of reinig of vervang de bougie.
		Er zit brandstof op de bougie. Reinig de bougie.
De motor stopt niet. Het stopmechanisme is defect. Ontkoppel de ontstekingskabel van de bougie. Laat onderhoud aan het product uitvoeren door een erkende servicewerkplaats.
De motor loopt niet gelijkmatig.	De ontstekingskabel is niet correct aan-gesloten.	Sluit de ontstekingskabel aan op de bou-gie.
	De brandstofleiding is verontreinigd of de brandstof is verouderd.	Maak de brandstoftank schoon. Vul de brandstoftank met nieuwe brandstof van het juiste type.
	De brandstoftankdop is verstopt. Reinig de brandstoftankdop.
	Er is water of vuil in het brandstofsys- teem.	Tap de brandstoftank af. Vul de brand-stoftank met nieuwe brandstof van het juiste type.
	Het luchtfilter is vuil. Maak het luchtfilter schoon.
	De carburateur moet worden afgesteld. Laat de carburateur afstellen door een servicedealer.
De motor wordt te heet. Het motoroliepeil is te laag. Vul motorolie bij.
		De luchtstroom is onvoldoende. Reinig het luchtfilter en het luchtfilter-huis.
		De carburateur moet worden afgesteld. Laat de carburateur afstellen door een servicedealer.
De motor slaat over wanneer deze op hoge snelheid draait.	De elektrodenafstand van de bougie is te klein.	Stel de elektrodenafstand af.
Ongewone geluiden van de motor tijdens normale belas-ting.	Verkeerd type benzine. Tap de brandstoftank en de carburateur af. Vul bij met nieuwe benzine. Zie Brandstofsysteem controleren op pagina 231. Indien het probleem zich blijft voor-doen, neem dan contact op met uw plaatselijke servicedealer.
De motor draait niet soepel bij stationair toerental.	De bougie is vervuild, defect of de elek-trodenafstand is te groot.	Pas de elektrodenafstand aan of ver-vang de bougie.
	De carburateur moet worden afgesteld. Stel de carburateur af.
	Het luchtfilter is vuil. Maak het luchtfilter schoon.

Vervoer, opslag en verwerking

Transport en opslag

• Controleer voor opslag en vervoer van het product en de brandstof of er geen lekken of dampen zijn. Vonken of open vuur, bijvoorbeeld van elektrische apparaten of ketels, kunnen tot brand leiden.
• Gebruik altijd goedgekeurde containers voor opslag en transport van brandstof.
• Leeg de brandstoftank voordat u het product voor langere tijd opslaat. De brandstof via een geschikte verwijderinglocatie afvoeren
• Zet het product tijdens het vervoer veilig vast om schade en ongevallen te voorkomen.
• Bewaar het product in een afgesloten ruimte om toegang door kinderen of onbevoegde personen te verhinderen.
• Bewaar het product in een droge en vorstvrije ruimte.

Transport en opslag voor accu en oplader

• Verwijder de accu pas als het product stilstaat en afgekoeld is. Om de accu te verwijderen, houdt u de knop bovenop de accu ingedrukt en verwijdert u deze uit de sleuf.

• Als de opslagtijd meer dan 30 dagen is, laadt u de accu op totdat deze meer dan 3 groene lampjes heeft.

• Laad de accu één keer per 3 maanden op om schade aan de accu te voorkomen.

• De accu en de acculader moeten worden bewaard tussen 5 °C en 40 °C. Hogere temperaturen of bronnen van hoge temperatuur, zoals vuur, kunnen de accu beschadigen.
  • Demonteer de accu niet.
• Dompel de accu niet volledig onder in water. Plaats de accu in een koele en droge omgeving met een goede luchtstroom.
• Als de accu ruikt, heet is of als de hitte vervorming van de accu veroorzaakt tijdens gebruik, opslag of opladen, verwijder de accu dan en gebruik deze niet.
• Zorg ervoor dat de accu of acculader tijdens het transport is bevestigd om schade te voorkomen.
• Zorg ervoor dat de acculader niet te heet wordt.

Afvoeren

• Neem de plaatselijk geldende wet- en regelgeving voor recycling in acht.
• Voer alle chemicaliën, zoals olie of antivries, af via een servicecentrum of een geschikte verwijderingslocatie.
• Wanneer het product niet langer in gebruik is, stuur het dan naar een Husqvarna dealer of voer het af via een recyclingslocatie.
• Lever de accu in bij een servicecentrum of bij een bedrijf dat oude accu's verwerkt.

Technische gegevens

Technische gegevens

	LB 146 LB 246E
Motor
Merk Husqvarna Husqvarna
Model HS 139A HS 139AE
Motortype Enkelvoudige cilinder, 4-Cilinderinhoud, cm3	takt, geforceerde luchtkoe-ling, OHV139 139	Enkelvoudige cilinder, 4-takt, geforceerde luchtkoe-ling, OHV
Motortoerental – nominaal, tpm 2900/min 2900/min
Nominaal motorvermogen, kW108	2,2 2,2
Ontstekingssysteem
Bougie Husqvarna HQT-7 Husqvarna HQT-7
Elektrodenafstand, mm 0,7-0,8 0,7-0,8
Brandstof-/smeersysteem
Type motorsmeermiddel Spatten Spatten
Inhoud brandstoftank, I 1,0 0,9
Inhoud olietank, liter 0,5 0,5
Motorolie109	Husqvarna SAE 30 Husqvarna SAE 30
Gewicht
Met lege tanks, kg 22 23,5
Geluidsemissies110
Geluidsvermogenniveau, gemeten dB(A)	92 92
Geluidsvermogensniveau, gegarandeerd LWA dB (A)	94 94
Geluidsniveaus111
Geluidsdrukniveau bij het oor van de gebruiker, dB (A)	79 79
Trillingsniveau112
Trillingen bovenste hendel, m/s2	3,4 3,4
Snijuitrusting
Maaihoogte, mm	35-70	35-70
Maaibreedte, mm	460 460
Maaisysteem	Bioclip®	Bioclip®
Blad - standaard	Mulch 5839740-10 Mulch 5839740-10
Startsysteem
Elektrische startmotor Nee Ja
Accu - Li-ion, 12V/15,7Wh

Verklaring van overeenstemming

EU-verklaring van overeenstemming

Wij, Husqvarna AB, SE-561 82 Huskvarna,

Zweden, tel: [phone], verklaren onder onze

alleenverantwoordelijkheid dat het product:

Beschrijving Gazonmaaier
Merk Husqvarna
Type / model LB 146, LB 246E
Identificatie Serienummers vanaf 2022 en verder

volledig voldoet aan de volgende EU-richtlijnen en -regelgeving:

Verordening Beschrijving
2006/42/EG "betreffende machines"
2014/30/EU "betreffende elektromagnetische compatibiliteit"
2000/14/EG "betreffende de geluidsemissies in het milieu"
2011/65/EU	"inzake beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektro-nische apparatuur"

en dat de volgende normen en/of

technische specificaties zijn toegepast:

EN ISO 5395-1:2013+A1:2018, EN ISO

5395-2:2013+A1:2016+A2:2017, EN ISO 12100:2010,

EN 55012:2007+A1:2009, EN IEC 63000:2018

Aangemelde instantie: 0404, RISE SMP Svensk

Maskinprovning AB, Box 4053, SE-904 03 Umeå,

Sweden is gecertificeerd conform Richtlijn 2000/14/EG

van de Raad, beoordelingsprocedure voor conformiteit: Bijlage VI.

Voor informatie over geluidsemissies, zie Technische gegevens op pagina 233.

Huskvarna, 2022-10-12

$$ \Delta \cdot 2 m $$

Verantwoordelijk voor technische documentatie

INNHOLD

Innledning.... 237

Sikkerhet....238

Montering....241

Drift....241

Vedlikehold.... 242
