РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ LB 246E HUSQVARNA

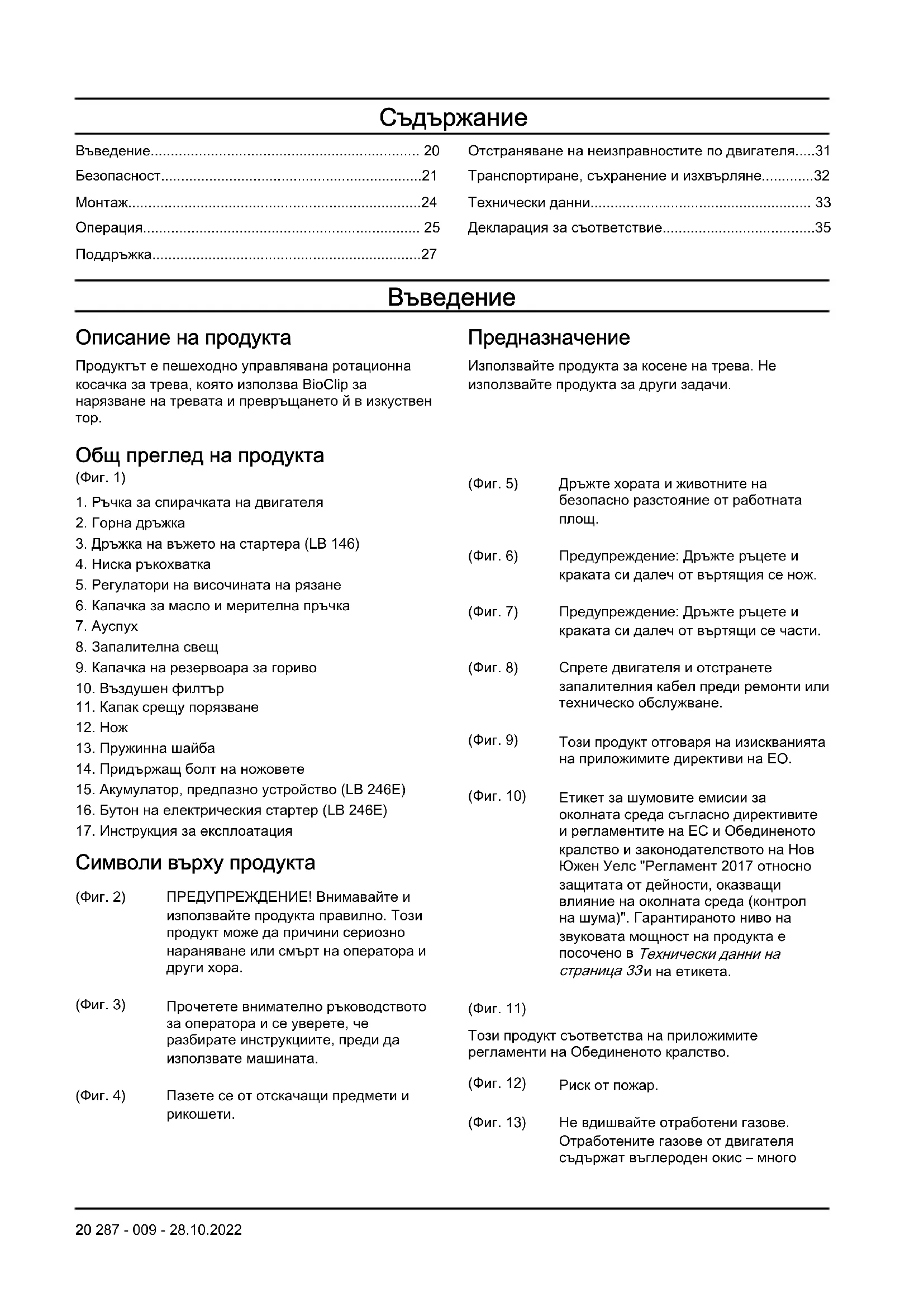

BG Ръководство за експлоатация 20-35

Въведение.... 20
Безопасност....21
Монтаж....24
Операция.... 25
Поддръжка....27

Отстраняване на неизправностите по двигателя.....31

Транспортиране, съхранение и изхвърляне.....32

Технически данни.... 33

Декларация за съответствие....35

Въведение

Продуктът е пешеходно управлявана ротационна косачка за трева, която използва BioClip за нарязване на тревата и превръщането й в изкуствен тор.

Общ преглед на продукта

(Фиг. 1)

1. Ръчка за спирачката на двигателя

2. Горна дръжка

3. Дръжка на въжето на стартера (LB 146)

4. Ниска ръкохватка

5. Регулатори на височината на рязане

6. Капачка за масло и мерителна пръчка

7. Ауспух

8. Запалителна свещ

9. Капачка на резервоара за гориво

10. Въздушен филтър

11. Капак срещу порязване

12. Нож

13. Пружинна шайба

14. Придържащ болт на ножовете

15. Акумулатор, предпазно устройство (LB 246E)

16. Бутон на електрическия стартер (LB 246E)

17. Инструкция за експлоатация

Символи върху продукта

(Фиг. 2) ПРЕДУПРЕЖДЕНИЕ! Внимавайте и използвайте продукта правилно. Този продукт може да причини сериозно нараняване или смърт на оператора и други хора.

(Фиг. 3) Прочетете внимателно ръководството за оператора и се уверете, че разбирате инструкциите, преди да използвате машината.

(Фиг. 4) Пазете се от отскачащи предмети и рикошети.

Предназначение

Използвайте продукта за косене на трева. Не използвайте продукта за други задачи.

(Фиг. 5) Дръжте хората и животните на безопасно разстояние от работната площ.

(Фиг. 6) Предупреждение: Дръжте ръцете и краката си далеч от въртящия се нож.

(Фиг. 7) Предупреждение: Дръжте ръцете и краката си далеч от въртящи се части.

(Фиг. 8) Спрете двигателя и отстранете запалителния кабел преди ремонти или техническо обслужване.

(Фиг. 9) Този продукт отговаря на изискванията на приложимите директиви на ЕО.

(Фиг. 10) Етикет за шумовите емисии за околната среда съгласно директивите и регламентите на ЕС и Обединеното кралство и законодателството на Нов Южен Уелс "Регламент 2017 относно защитата от дейности, оказываи влияние на околната среда (контрол на шума)". Гарантираното ниво на звуковата мощност на продукта е посочено в Технически данни на страница 33и на етикета.

(Фиг. 11)

Този продукт съответства на приложимите регламенти на Обединеното кралство.

(Фиг. 13) Не вдишвайте отработени газове. Отработените газове от двигателя съдържат въглероден окис – много

(Фиг. 14) Гореща повърхност.

(Фиг. 16) Преди да стартирате про- дукта, напълнете двигателя с масло.

(Фиг. 17) Процедура за стартиране на LB 146: Натиснете надолу ръкохватката на спирачката на двигателя и дръпнете ръкохватката на стартерното въже.

(Фиг. 18) Процедура за стартиране на LB 246E: Натиснете надолу ръкохватката на спирачката на двигателя и натиснете бутона за стартиране.

(Фиг. 15) Код с възможност за сканиране.

Забележка: Останалите символи/стикери на продукта се отнасят до изисквания по отношение на сертификати за други търговски площи.

Отговорност за продукта

Както е посочено в законите за отговорност за вреди, причинени от стоки, ние не носим отговорност за щети, причинени от нашия продукт, ако:

• продуктът е неправилно ремонтиран.
• продуктът е ремонтиран с части, които не са от производителя или не са одобрени от производителя.
• продуктът има принадлежност, която не е от производителя или не е одобрена от производителя.
• продуктът не е ремонтиран в одобрен сервизен център или от одобрен орган.

Емисии Euro V

ПРЕДУПРЕЖДЕНИЕ: Намесата в двигателя прави невалидно ЕС одобрението на тип на този продукт.

Безопасност

Дефиниции за безопасност

Предупреждения, знаци за внимание и бележки се използват за указане на особено важни части на инструкцията.

ПРЕДУПРЕЖДЕНИЕ: Използва се, ако има опасност от нараняване или смърт за оператора или за околните, ако не се спазват инструкциите в ръководството.

ВНИМАНИЕ: Използва се, ако има опасност от повреждане на машината, други материали или съседната зона, ако не се спазват инструкциите в ръководството.

Забележка: Използва се за предоставяне на повече информация, която е необходима в дадена ситуация.

Общи инструкции за безопасност

ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни указания, преди да използвате машината.

• Този продукт е опасен, ако се използва неправилно или ако не сте внимателни. Неспазването на инструкциите за безопасност може да доведе до нараняване или смърт.
  • Тази машина създава електромагнитно поле по време на работа. При някои условия това поле може да интерферира с активни или пасивни медицински имплантанти. За да намалите риска от тежко или смъртоносно нараняване, ние препоръчваме лицата с медицински импланти да говорят с лекаря си и производителя на медицинския имплант, преди да започнат да работят с тази машина.
• Винаги бъдете внимателни и подхождайте разумно. Ако не сте сигурни как да работите с продукта при специална ситуация, спрете и се обърнете към Вашия дилър на Husqvarna, преди да продължите.

• Имайте предвид, че операторът носи отговорност за нещастни случаи, включващи други хора или тяхното имущество.

• Поддържайте продукта чист. Уверете се, че разчитате ясно знаците и стикерите.

• Не позволявайте на когото и да е да работи с продукта, докато не се уверите, че е прочел и разбрал съдържанието на инструкцията за експлоатация.
• Не позволявайте на деца да работят с продукта.
• Дръжте децата далеч от работната зона. През цялото време трябва да присъства отговорен възрастен.
• Не позволявайте на лица, които не са запознати с инструкциите, да работят с продукта.
• Винаги наблюдавайте лица с намален физически или умствен капацитет, които използват продукта. През цялото време трябва да присъства отговорен възрастен.
• Не използвайте продукта, ако сте уморени, болни или под въздействието на алкохол, наркотици или лекарства. Това състояние оказва отрицателно въздействие върху Вашето зрение, бдителност, координация и преценка.
• Не използвайте продукта, ако е неизправен.
• Не променяйте този продукт или не го използвайте, ако има вероятност той да е бил променен от друг.
• Не променяйте регулировката за управление на оборотите на двигателя.

Безопасност на работната област

ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни указания, преди да използвате машината.

• Отстранете препятствия като клони, пръчки и камъни от работната зона, преди да използвате продукта.
• Обектите, които се удрят в режещото оборудване, могат да бъдат изхвърлени и да причинят нараняване на лицата и щети на предметите. Дръжте страничните наблюдатели и животните на безопасно разстояние от продукта.
• Никога не използвайте продукта в лошо време – например при мъгла, дъжд, силни ветрове, много силен студ и риск от мълнии. Използването на продукта в лошо време или върху влажни или мокри терени е изморително. Лошото време може да създаде опасни условия, като например хлъзгави повърхности.
• Внимавайте за лица, предмети и ситуации, които могат да са причина за намаляване на безопасната работа на продукта.
• Внимавайте за препятствия като корени, камъни, клони, ями и канавки. Дългата трева може да крие препятствия.

• Косенето на трева на склон може да бъде опасно. Не работете с продукта, когато наклонът на повърхността е повече от 15°.

• Използвайте продукта напречно на склона. Не се движете нагоре и надолу.

• Внимавайте, когато преминавате покрай закриват ъгли и предмети, които скриват зрителното Ви поле.

Безопасност при работа

ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни указания, преди да използвате машината.

• Използвайте този продукт само за косене на морави. Не се допуска използването му за други цели.
• Използвайте лични предпазни средства. Вижте Лични предпазни средства на страница 23.
• Уверете се, че знаете как бързо да спрете двигателя при аварийна ситуация.
• Никога не стартирайте двигателя в затворено пространство или близо до запалими материали. Отработените газове от двигателя са горещи и могат да съдържат искри, които да предизвикат пожар.
• Не работете с продукта, докато ножът и всички капаци не се монтират правилно. Неправилно монтираният нож може да се разхлаби и да причини телесна повреда.
• Уверете се, че ножът няма да се удря в обекти, като например камъни и корени. Това може да доведе до повреда на ножа и до огъване на двусекционния вал на двигателя. Огънатата ос предизвиква силни вибрации и има много голяма опасност ножът да се разхлаби.
• Ако ножът се удари в някакъв обект или се получат вибрации, спрете веднага продукта. Изключете запалителния кабел от запалителната свещ. Проверете продукта за повреди. Ремонтирайте повредите или потърсете оторизиран сервис за това.
• Никога не прикрепяйте ръчката на спирачката на двигателя за постоянно върху дръжката, когато двигателят е стартиран.
• Поставете продукта върху стабилна, равна повърхност и го стартирайте. Уверете се, че ножът не се допира в земята или в други предмети.
• Винаги стойте зад продукта, когато го използвате.
• Всички колела трябва да бъдат на земята и да държите дръжката с 2 ръце, когато работите с продукта. Дръжте ръцете и краката си далеч от въртящите се остриета.
• Не накланяйте продукта при стартиран двигател.
• Бъдете внимателни, когато дърпате продукта назад.
• Никога не повдигайте продукта при стартиран двигател. Ако се налага да вдигнете

продукта, първо спрете двигателя и изключете запалителния кабел от запалителната свещ.

• Не се движете назад при работа с продукта.
• Спрете двигателя, когато преминавате през области без трева, например пътеки от чакъл, камък или асфалт.
• Не тичайте с продукта, когато двигателят работи. Винаги ходете, когато работите с продукта.
• Спрете двигателя, преди да промените височината на рязане. Никога не регулирайте при стартиран двигател.
• Никога не оставяйте продукта без надзор, когато двигателят работи. Спрете двигателя и се уверете, че режещото оборудване не се върти.

Инструкции за безопасност за работа

Лични предпазни средства

ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни указания, преди да използвате машината.

• Личните предпазни средства не изключват изцяло риска от нараняване, но намаляват степента на нараняването при злополука. Нека вашият дилър Ви помогне да изберете подходящото оборудване.
• Използвайте антифони, ако нивото на шума е по- високо от 85 dB.
• Носете ботуши или обувки, устойчиви на хлъзгане. Не носете отворени обувки и не ходете боси.
• Използвайте дълги панталони от здрав плат.
• Когато е необходимо, носете защитни ръкавици, например, когато закрепвате, проверявате или почиствате режещото оборудване.

ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни инструкции, преди да използвате продукта.

• Не използвайте продукт с дефектни устройства за безопасност.
• Извършвайте редовно проверка на устройствата за безопасност. Ако устройствата за безопасност са дефектни, говорете с Вашия сервис Husqvarna.
• Не правете модификации по приспособленията за безопасност

За проверка на капака срещу порязване

Капакът срещу порязване намалява вибрациите в продукта и опасността от нараняване, причинени от острието.

- Проверете капака срещу порязване, за да се уверите, че няма повреди, като например пукнатини.

Акумулатор (LB 246E)

ПРЕДУПРЕЖДЕНИЕ:

Дефектният акумулатор намалява безопасността на машината. Винаги използвайте акумулатор, одобрен от производителя.

Акумулаторът захранва електрическия стартер и е защитно устройство, което предотвратява случайно пускане. Когато не работите с машината и когато я оставяте без наблюдение, извадете акумулатора.

За проверка на ръчката на спирачката на двигателя

Ръчката за спирачката на двигателя спира двигателя. Когато ръчката за спирачката на двигателя бъде пусната, двигателят спира.

- Запалете двигателя и след това освободете ръчката на спирачката на двигателя. Ако двигателят не спре след 3 секунди, позволете на одобрен Husqvarna сервис да регулира спирачката на двигателя. (Фиг. 19)

Аycпух

Ауспухът е предназначен за максимально намаляване на нивата на шума и за отвеждане на отработените газове настрани от потребителя.

Не използвайте машината, ако ауспухът липсва или е дефектен. Дефектен ауспух увеличава нивото на шума и риска от злополука.

ПРЕДУПРЕЖДЕНИЕ: Ауспухът се нагрява много по време и след работа и също при обороти на празен ход. Бъдете внимателни близо до запалими материали и/или газове, за да предотвратите възникването на пожар.

- Проверявайте ауспуха редовно, за да сте сигурни, че е закрепен правилно и не е повреден.

Безопасност при работа с гориво

ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни указания, преди да използвате машината.

• Не включвайте продукта, ако върху него има гориво или моторно масло. Отстранете нежеланото гориво/масло и оставете продукта да изсъхне.
• Ако разлеете гориво по дрехите си, сменете ги незабавно.
• Внимавайте да не попадне гориво върху тялото Ви, това може да доведе до телесни увреждания. Ако гориво попадне върху тялото Ви, използвайте сапун и вода, за да го отстраните.
• Не стартирайте продукта, ако от двигателя има теч. Проверявайте редовно двигателя за течове.
• Внимавайте с горивото. Горивото е запалимо, изпаренията са взривоопасни и могат да причинят телесни увреждания или смърт.
• Не вдишвайте горивните изпарения, това може да доведе до телесни увреждания. Уверете се, че има достатъчен въздушен поток.
• Не пушете близо до горивото или двигателя.
• Не поставяйте топли предмети близо до горивото или двигателя.
• Не добавяйте гориво, когато двигателят работи.
• Уверете се, че двигателят е изстинал преди зареждане с гориво.
• Преди зареждане с гориво отворете бавно капачката на резервоара за гориво и освободете внимателно налягането.
• Не добавяйте гориво към двигателя на закрито. Недостатъчният въздушен поток може да доведе до нараняване или смърт поради задушаване или въглероден окис.
• Затегнете капачката на резервоара за гориво докрай. Ако капачката на резервоара за гориво не е затегната, има риск от злополука.
• Преди да включите двигателя, преместете продукта най-малко на 3 m/10 ft от мястото, където сте заредили резервоара.
• Не зареждайте резервоара за гориво догоре. Топлината причинява увеличаване на обема на

горивото. Оставяйте място в горната част на резервоара за гориво.

Инструкции за безопасност при техническо обслужване

ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни указания, преди да използвате машината.

• Отработените газове от двигателя съдържат въглероден окис – много опасен, отровен газ без миризма. Не стартирайте двигателя на закрито или в затворени пространства.
• Преди техническо обслужване на продукта спрете двигателя и изключете запалителния кабел от запалителната свещ. При LB 246E отстранете и акумулатора.
• Носете защитни ръкавици, когато ще изпълнявате дейности, свързани с техническото обслужване на режещото оборудване. Ножът е много остър и можете лесно да се порежете.
• Аксесоари и промени на продукта, които не са одобрени от производителя, могат да доведат до сериозно нараняване или смърт. Не правете промени по продукта. Винаги използвайте само аксесоари, които са одобрени от производителя.
• Ако техническото обслужване не се изпълнява правилно и редовно, рискът от нараняване и повреда на продукта се увеличава.
• Изпълнявайте техническото обслужване само както е посочено в това ръководство на собственика. Всички останали сервисни дейности трябва да се извършват от одобрен Husqvarna сервис.
• Позволете одобрен Husqvarna сервис редовно да обслужва продукта.
• Заменете повредени, износени или счупени части.

Монтаж

Въведение

ПРЕДУПРЕЖДЕНИЕ: Преди сглобяване на продукта трябва да прочетете и разберете главата за безопасност.

ПРЕДУПРЕЖДЕНИЕ: Отстранете кабела на запалителната свещ от запалителната свещ, преди да сглобите продукта.

За да монтирате ръкохватката

ПРЕДУПРЕЖДЕНИЕ: За LB 246E махнете акумулаторната батерия.

1. Монтирайте горната дръжка към долната дръжка и затегнете фиксаторите (А), шайбите (В) и винтовете (С) докрай надясно и наляво. (Фиг. 20)

ВНИМАНИЕ: Уверете се, че кабелите не са заплетени и няма да се повредят.

1. Сгънете дръжката нагоре. (Фиг. 21)

2. Поставете предпазителя във вдпъбнатината на капака на режещите части. (Фиг. 22)

3. Прикрепете 2-та стопера, които заключват предпазителя и ръкохватката. Натиснете ги докрай на мястото им. (Фиг. 23)

Забележка: Има 2 ограничителя, 1 е обозначен с Н и 1 – с V. Поставете обозначения с Н ограничител върху дясната страна, а обозначения с V ограничител върху лявата страна.

ВНИМАНИЕ: Не използвайте продукта, ако 2-та стопера не са поставени.

За регулиране на височината на ръкохватката

1. Отстранете фиксатора на ръкохватката от долната ръкохватка. (Фиг. 24)

a) Поставете фиксатора на ръкохватката в горния отвор (А) за намаляване на височината на ръкохватката.

b) Поставете фиксатора на ръкохватката в долния отвор (В) за увеличаване на височината на ръкохватката. (Фиг. 25)

За задаване на продукта в положение за транспортиране

1. Разхлабете фиксаторите. (Фиг. 26)
2. Освободете опората. (Фиг. 27)
3. Сгънете долната дръжка и опората напред. (Фиг. 28)
4. Сгънете горната дръжка назад.

Задаване на продукта в положение за работа

1. Сгънете горната дръжка напред.
2. Сгънете долната дръжка назад и нагоре. (Фиг. 29)
3. Поставете опората в канала. (Фиг. 30)
4. Сгънете горната ръкохватка нагоре.
5. Затегнете напълно фиксаторите.

Операция

Въведение

ПРЕДУПРЕЖДЕНИЕ: Преди работа с продукта трябва да прочетете и разберете главата за безопасност.

Husqvarna Connect

Husqvarna Connect е безплатно приложение за Вашето мобилно устройство. Приложението Husqvarna Connect осигурява разширени функции за Вашия продукт на Husqvarna:

• Разширена продуктова информация.
• Информация и помощ за частите на продукта и сервисното обслужване.

За да започнете да използвате Husqvarna Connect

1. Изтеглете приложението Husqvarna Connect на Вашето мобилно устройство.
2. Регистрирайте се в приложението Husqvarna Connect.
3. Следвайте стъпките с инструкции в приложението Husqvarna Connect, за да свържете и регистрирате продукта.

Забележка: Приложението Husqvarna Connect не е налично за изтегляне на

всички пазари. Свържете се с дистрибутор по обслужването за повече информация.

Преди да започнете работа с продукта

1. Прочетете внимателно ръководството за оператора и се уверете, че разбирате инструкциите.
2. Проверете режещото оборудване, за да се уверите, че то е правилно монтирано и регулирано. Вижте За проверка на режещото оборудване на страница 28.
3. Извършете проверка на нивото на маслото и долейте моторно масло, ако е необходимо. Вижте За проверка на нивото на маслото на страница 28.
4. Напълнете резервоара за гориво. Вижте 3а наливане на гориво на страница 25.

За наливане на гориво

Ако има наличен, използвайте нискоемисионен/алкалитен бензин. Ако няма наличен нискоемисионен/алкалитен бензин, използвайте висококачествен безоловен бензин или оловен бензин с октаново число, не по-малко от 90.

ВНИМАНИЕ: Не използвайте бензин с октаново число, по-малко от 90

RON (87 AKI). Това може да повреди продукта.

1. Отворете бавно капачката на резервоара за гориво, за да освободите налягането.
2. Заредете бавно резервоара от туба с гориво. Ако разлеете гориво, попийте го с кърпа и оставете горивото, което остане, да изсъхне.
3. Почистете областта около капачката на резервоара за гориво.
4. Затегнете капачката на резервоара за гориво докрай. Ако капачката на резервоара за гориво не е затегната, има риск от пожар.
5. Преди да включите двигателя, преместете продукта най-малко на 3 m (10 ft) от мястото, където сте заредили резервоара.

За регулиране на височината на рязане

- Докато натискате двусекционния вал, го извадете и го преместете в правилната позиция за всяко от 4-те колела. (Фиг. 31)

ВНИМАНИЕ: Не настройвайте твърде ниска височина на рязане. Ножовете могат да се ударят в земята, ако повърхността на моравата не е равна.

За стартиране на продукта

- Уверете се, че запалителният кабел е свързан към запалителната свещ.

Ръчно пускане (LB 146)

1. Останете зад продукта.
2. Задръжте ръчката на спирачката на двигателя до горната част на ръкохватката. (Фиг. 32)
3. Дръжте дръжката на стартерното въже с дясната си ръка.
4. Бавно издърпайте стартерното въже, докато почувствате някакво съпротивление.
5. Издърпайте силно шнура, докато двигателят запали.

ПРЕДУПРЕЖДЕНИЕ: Не навивайте стартерното въже около ръката си.

Електрическо пускане (LB 246E)

1. Уверете се, че батерията е заредена. Вижте Акумулатор (LB 246E) на страница 29.
2. Свържете акумулатора към двигателя. Батерията се заключва в позиция, когато чуете щракване. (Фиг. 33)
3. Стойте зад продукта и дръжте дръжката на спирачката на двигателя (А) към горната дръжка. (Фиг. 34)
4. Натиснете и задръжте натиснат бутона за електрическо стартиране (В) за 3 – 5 секунди. Двигателят стартира.

Забележка: Ако двигателят не стартира, изчакайте 1 минута и се опитайте да стартирате продукта отново.

Спиране на продукта

- За да спрете двигателя, освободете ръчката за спирачката на двигателя.

За сваляне на акумулаторната батерия (LB 246E)

За да предотвратите случайно стартиране на двигателя, свалете акумулаторната батерия, когато продуктът не се използва.

- Натиснете бутона за фиксиране (А) и извадете акумулаторната батерия право навън. (Фиг. 35)

За получаване на добър резултат

• Винаги използвайте остър нож. Косенето със затъпен нож е неравномерно и окосената повърхност пожълтява. При работа с остър нож също така се използва по-малко енергия отколкото при работа със затъпен нож.
• Не отрязвайте повече от 13 от дължината на тревата. Първо, косете със зададена висока височина на рязане. Вижте какъв е резултать и намалете височината на рязане до подходящо ниво. Ако тревата е много висока, карайте бавно и – ако е необходимо – окосете два пъти.
• Режете всеки път в различни посоки, за да избегнете образуването на линии в моравата.
• Поддържайте капака за рязане чист. Натрупването на трева и замърсявания по вътрешната страна на капака за рязане могат да намалят резултата от рязането. Вижте За почистване на вътрешната повърхност на капака на режещите части на страница 28.

Поддръжка

Въведение

ПРЕДУПРЕЖДЕНИЕ: Преди

да извършите техническо обслужване, трябва да прочетете и разберете главата за безопасност.

За всички работи по обслужването и поправката на продукта е необходимо специално обучение.

Осигуряваме предлагане на професионални ремонти и обслужване. Ако Вашият дилър не предлага сервизно обслужване, се свържете с него, за да Ви даде информация за най-близкия сервис.

График за техническо обслужване

ВНИМАНИЕ: Уверете се, че въздушният филтър е насочен нагоре,

а не към земята, когато накланяте продукта. Опасност от повреда на двигателя.

ВНИМАНИЕ: За моделите с електрическо стартиране изваждайте акумулаторната батерия, преди да извършвате техническо обслужване, ремонти или почистване на продукта.

Интервалите за техническо обслужване са изчислени в зависимост от ежедневната употреба на продукта. Интервалите се променят, ако продуктът не се използва ежедневно.

За техническо обслужване, маркирано със *, вижте инструкциите в Устройства за безопасност на продукта на страница 23.

Техническо обслужване	Ежедневно Всеки месец Всеки сезон
Обща проверка X
Проверка на нивото на маслото X
Смяна на маслото (първи път след 5 ч употреба, след това на всеки 50 ч употреба)8			X
Почистване на продукта X
Преглед на режещото оборудване X
Проверка на капака на режещите части * X
Проверете ръчката на спирачката на двигателя * X
Проверете ауспуха * X
Проверете запалителната свещ. Почистете или сменете запали-телната свещ, ако е необходимо			X
Проверете въздушния филтър X
Почистване въздушния филтър9		X
Смяна на въздушния филтър X
Проверка на горивната система X
Почистете охладителните ребра на цилиндъра X

За извършване на обща проверка

- Уверете се, че всички гайки и винтове на продукта са затегнати правилно.

За външно почистване на машината

• За отстраняване на листа, трева и прах използвайте четка.
• Уверете се, че смукателният въздухопровод в горната част на двигателя не е блокиран.
• Не мийте продукта с устройство за миене под високо налягане.
• Ако използвате вода за почистване на продукта, не насочвайте струята вода директно върху двигателя.

За почистване на вътрешната повърхност на капака на режещите части

1. Изпразнете резервоара за гориво.
2. Наклонете продукта. Уверете се, че запалителната свещ е насочена нагоре.

ВНИМАНИЕ: Ако продуктът се постави с въздушния филтър надолу, двигателят може да се повреди.

1. Промийте вътрешната повърхност на капака на режещите части с вода.

За проверка на режещото оборудване

ПРЕДУПРЕЖДЕНИЕ: 3a

предотвратяване на случайно стартиране извадете запалителния кабел от запалителната свещ.

ПРЕДУПРЕЖДЕНИЕ: Носете защитни ръкавици, когато ще изпълнявате дейности, свързани с техническото обслужване на режещото оборудване. Ножът е много остър и можете лесно да се порежете.

1. Проверете режещото оборудване за повреди или пукнатини. Винаги заменяйте повреденото режещо оборудване.
2. Погледнете ножа, за да разберете дали не е повреден или затъпен.

Забележка: Необходимо е да балансирате ножа след заточване. Ножът се заточва, сменя и балансира от сервизен център. Ако ударите препятствие и вследствие на това продуктът спре, сменете повредения нож. Оставете специалистите в сервиза да преценят дали ножът ще трябва да се заточи, или да се смени.

За сменяне на ножовете

1. Застопорете ножа с дървен блок. (Фиг. 36)
2. Свалете болта на ножа и пружинната шайба.
3. Свалете ножа.
4. Проверете носача на ножа и придържащия болт на ножовете, за да видите дали има повреди.

5. Проверете дали двусекционният вал на двигателя не е огънат.

6. Когато поставяте новия нож, насочете извитите краища на ножа по посока към капака на режещите части. (Фиг. 37)

7. Уверете се, че ножът е подравнен с центъра на двусекционния вал на двигателя.

8. Застопорете ножа с дървен блок. Поставете пружинната шайба и затегнете болта и шайбата с въртящ момент 35-40 Nm. (Фиг. 38)

9. Раздвижете ножа на ръка и се уверете, че той се върти свободно.

ПРЕДУПРЕЖДЕНИЕ:

Използвайте ръкавици с висока здравина. Ножът е много остър и можете лесно да се порежете.

1. Стартирайте продукта, за да тествате ножа. Ако ножът не е поставен правилно, продуктът вибрира или резултатът от косенето е незадоволителен.

За проверка на нивото на маслото

ВНИМАНИЕ: Твърде ниското ниво на маслото може да доведе до повреда на двигателя. Проверете нивото на маслото, преди да стартирате продукта.

1. Позиционирайте машината на равна повърхност.
2. Отстранете капачката на резервоара с прикрепена мерителна пръчка.
3. Почистете маслото от мерителната пръчка.
4. Потопете мерителната пръчка докрай в резервоара за масло, за да получите точна информация за нивото на маслото.
5. Извадете мерителната пръчка.
6. Вижте колко е нивото на маслото на мерителната пръчка.
7. Ако нивото на маслото е ниско, долейте моторно масло и отново проверете нивото му.

За смяна на моторното масло

ПРЕДУПРЕЖДЕНИЕ:

Моторното масло е много горещо непосредствено след спирането на двигателя. Оставете двигателя да изстине, преди да източите маслото. Ако разлеете моторно масло върху кожата си, почистете със сапун и вода.

(Фиг. 39)

1. Работете с продукта, докато резервоара за гориво се изпразни.
2. Извадете запалителния кабел от запалителната свещ.
3. Свалете капачката на резервоара за масло.
4. Поставете съд под продукта, в който да се събере моторното масло.
5. Наклонете продукта, за да изтече моторното масло от резервоара за масло.
6. Заредете с ново моторно масло от препоръчания тип в Технически данни на страница 33.
7. Проверете нивото на моторното масло. Направете справка с 3а проверка на нивото на маслото на страница 28.

Акумулатор (LB 246E)

ПРЕДУПРЕЖДЕНИЕ:

Дефектният акумулатор намалява безопасността на машината. Винаги използвайте акумулатор, одобрен от производителя.

Акумулаторът захранва електрическия стартер и е защитно устройство, което предотвратява случайно пускане. Когато не работите с машината и когато я оставяте без наблюдение, извадете акумулатора.

За първоначално използване на акумулаторната батерия

ВНИМАНИЕ: Не допускайте пълно разреждане на акумулаторната батерия. Пълното разреждане на акумулаторната батерия може да я повреди.

Преди първоначалното използване на акумулаторната батерия трябва да я заредите.

1. Свържете зарядното устройство за акумулаторни батерии към акумулаторната батерия, направете справка с 3а зареждане на акумулатора на страница 29

2. Изчакайте, докато светне най-малко 1 зелен светодиод.

3. Закрепете акумулаторната батерия към двигателя, направете справка с Електрическо пускане (LB 246E) на страница 26.

За зареждане на акумулатора

Ако на акумулатора светят само 1 или 0 индикатора, необходимо е да го заредите. Изцяло разредената акумулаторна батерия се зарежда напълно за 2 часа. Зареждането за по-кратки периоди от време не поврежда акумулатора.

1. Свържете зарядното устройство за акумулаторни батерии към акумулаторната батерия. (Фиг. 40)
2. Свържете зарядното устройство за акумулаторни батерии към електрически контакт, 100 – 240 V, 50 – 60 Hz.
3. Първо извадете щепсела на зарядното устройство от електрическия контакт, след което свалете зарядното устройство от акумулаторната батерия.

Състояние на заряд на акумулатора

Светодиоден дисплей на акумулатора	Състояние
Светодиод 1 мига в червено. 1% – 9%
Светодиод 1 свети постоянно в червено.	10% – 32%
Светодиод 1 свети в зелено, а светодиод 2 свети в червено.	33% – 54%
Светодиодите 1 и 2 светят в зелено, а светодиод 3 свети в червено.	55% – 77%
Светодиодите 1, 2 и 3 светят в зелено, а светодиод 4 свети в червено.	78% – 100%

Светлинен индикатор на зарядното устройство на акумулатора	Състояние
Постоянна червена светлина	Акумулаторът се зарежда.
Постоянна зелена светлина	Акумулаторната батерия е напълно заредена.

За проверка на запалителната свещ

ВНИМАНИЕ: Използвайте винаги запалителните свещи от препоръчания вид. Използването на запалителна свещ от неправилен тип може да повреди продукта.

• Проверете запалителната свещ, ако двигателят е с понижена мощност, стартира трудно или работи неправомерно при обороти на празен ход.
• За да намалите опасността от попадане на нежелани материали върху електродите на запалителната свещ, следвайте тези инструкции:

а) Проверете дали оборотите на празния ход са правилно регулирани.
b) Уверете се, че горивната смес е правилна.
с) Уверете се, че въздушният филтър е чист.

• Ако запалителната свещ е замърсена, почистете я и проверете дали разстоянието между електродите е правилно, направете справка с Технически характеристики на страница 33. (Фиг. 41)
• Сменете запалителната свещ, ако е необходимо.

Въздушен филтър

Замърсен въздушен филтър може да доведе до повреда на двигателя или да не работи правилно. Извършвайте техническо обслужване на въздушния филтър по-често в запрашена среда. Направете справка с График за техническо обслужване на страница 27 за информация относно това кога да сменяте въздушния филтър.

Забележка: Винаги заменяйте повреден въздушен филтър.

За сваляне и монтиране на въздушния филтър

ПРЕДУПРЕЖДЕНИЕ:

Използвайте защитни ръкавици.

1. Натиснете щипките на капака на въздушния филтър.

2. Внимателно свалете капака на въздушния филтър (А) от двигателя.

3. Свалете въздушния филтър (В). (Фиг. 42)

4. Проверете въздушния филтър за повреди. Подменете повреден въздушен филтър.
5. Почистете и проверете въздушния филтър. Направете справка с Почистване на въздушния филтър на страница 30.
6. Извършете монтаж в обратната последователност.

Почистване на въздушния филтър

Замърсен въздушен филтър може да доведе до повреда на двигателя или да не работи правилно. При запрашена среда извършвайте по- често техническа поддръжка на въздушния филтър.

Вижте График за техническо обслужване на страница 27 за информация относно това кога да смените въздушния филтър.

1. Свалете капака на въздушния филтър и свалете филтъра.
2. Почистете филтъра, като го чукнете на плоска повърхност. Не използвайте разтворител на нефтена основа, керосин или въздух под налягане, за да почистите филтъра.

Забележка: Въздушните филтри, които са използвани дълго време, не могат да бъдат почистени напълно. Подменяйте въздушния филтър редовно. Повредените въздушни филтри трябва винаги да се сменят.

1. Когато монтирате въздушния филтър, се уверете, че напълно пасва към държача на филтъра.

За проверка на горивната система

• Проверете капачката на резервоара за гориво и уплътнението на капачката на резервоара за гориво, за да се уверите, че не са повредени.
• Проверете маркуча за горивото, за да се уверите, че не тече. Ако маркучът за горивото е повреден, той трябва да се смени от сервис.

Отстраняване на неизправностите по двигателя

Проблем Възможна причина	Решение
Двигателят не стартира. Запалителният кабел не е правилно свързан.		Свържете запалителния кабел към запалителната свещ.
		Резервоарът за гориво е празен. Напълнете резервоара за гориво с правилния тип гориво.
		Горивото е старо. Източете резервоара за гориво и кар- буратора. Презаредете с нов бензин.
		Има замърсяване в карбуратора или в горивопровода.
		Запалителната свещ е повредена. Регулирайте разстоянието между електродите, почистете или сменете запалителната свещ.
		Няма гориво по запалителната свещ. Почистете запалителната свещ.
Двигателят не спира. Спирателният механизмъм е дефектен. Изключете запалителния кабел от запалителната свещ. Възложете из- вършването на ремонт на продукта на одобрен сервиз.
Двигателят не работи плав- но равномерно.	Запалителният кабел не е правилно свързан.	Свържете запалителния кабел към за- палителната свещ.
	В горивната линия има замърсяване или горивото е изтекло.	Почистете горивопровода. Напълнете резервоара за гориво с ново гориво от правилния тип.
	В капачката на резервоара за гориво има запушване.	Почистете капачката на резервоара за гориво.
	Има вода или замърсяване в горивна- та система.	Източете резервоара за гориво. На- пълнете резервоара за гориво с ново гориво от правилния тип.
	Въздушният филтър е замърсен. Почистете въздушния филтър.
	Карбураторът трябва да бъде регули- ран.	Позволете на сервизен търговец да регулира карбуратора.
Двигателят става прекалено горещ.	Нивото на моторното масло е твърде ниско.	Напълнете моторно масло.
	Въздушният поток не е достатъчен. Почистете въздушния филтър и кор- пуса на въздушния филтър.
	Карбураторът трябва да бъде регули- ран.	Позволете на сервизен търговец да регулира карбуратора.
Има неуспешно запалване в двигателя, когато работи на високи обороти.	Разстоянието между електродите в запалителната свещ е прекалено мал- ко.	Регулирайте разстоянието между електродите.
Чуват се необичайни звуци от двигателя при нормално натоварване.	Неправилен тип бензин. Източете резервоара за гориво и кар-буратора. Презаредете с нов бензин. Направете справка с За проверка на горивната система на страница 30. Ако проблемът продължи, обърнете се към Вашия местен сервизен ди-стрибутор.
Двигателят не работи пра-вилно равномерно при обо-роти на празния ход.	Запалителната свещ е замърсена, де-фектна или разстоянието между елек-тродите е прекалено голямо.	Регулирайте разстоянието между електродите или сменете запалител-ната свещ.
	Карбураторът трябва да бъде регули-ран.	Регулирайте карбуратора.
	Въздушният филтър е замърсен. Почистете въздушния филтър.

Транспортиране, съхранение и изхвърляне

Транспорт и съхранение

• При съхранението и транспортирането на продукта и горивото се уверете, че няма течове или изпарения. Искри или открит огън, например от електрически уреди или котли може да възникне пожар.
• Винаги използвайте одобрени контейнери за съхранение и транспортиране на гориво.
• Изпразнете резервоара за гориво, преди да приберете продукта за съхранение за дълъг период от време. Изхвърлете горивото на подходящо за целта място
• Прикрепете продукта по безопасен начин по време на транспортирането, за да се предотвратят повреди и злополуки.
• Съхранявайте продукта под ключ, за да предотвратите достъпа до него на деца или лица, които не са упълномощени да го използват.
• Съхранявайте продукта на сухо и незамръзващо място.

Транспортиране и съхранение на акумулаторната батерия и зарядното устройство

• Не сваляйте акумулаторната батерия, докато продуктът не спре да се движи и не се охлади. За да свалите акумулаторната батерия, натиснете и задръжте натиснат бутона върху горната част на акумулаторната батерия и я извадете от нейното гнездо.
• Ако времето на съхранение е повече от 30 дни, тогава заредете акумулаторната батерия, докато светнат повече от 3 зелени светлини.

• Зареждайте акумулаторната батерия на всеки 3 месеца, за да предотвратите повреждането й.

• Акумулаторната батерия и зарядното устройство за акумулаторни батерии трябва да се съхраняват при температура между 5°C и 40°C. По-високи температури или източниците на висока температура, като огън, могат да повредят акумулаторната батерия.

• Не разглобявайте акумулаторната батерия.
• Не потапяйте акумулаторната батерия изцяло във вода. Дръжте акумулаторната батерия на хладно и сухо място с добра вентилация.
• Ако се появи миризма от акумулаторната батерия, същата е гореща или топлината е предизвикала деформация на акумулаторната батерия по време на работа, съхранение или зареждане, извадете я и не я използвайте.
• Погрижете се акумулаторната батерия или зарядното устройство за акумулаторни батерии да бъде закрепено при транспортиране, за да не се повреди.
• Уверете се, че зарядното устройство за акумулаторни батерии не става твърде горещо.

Изхвърляне

• Съблюдавайте местните изисквания за рециклиране и приложимите разпоредби.
• Изхвърлете всички химикали, като например двигателно масло или антифриз, в сервизен център или на подходящо за целта място.
• Когато продуктът вече не се използва, изпратете го на Husqvarna дилър или го изхвърлете на място за рециклиране.
• Изпратете акумулатора в сервизен център или го изхвърлете на място за депониране на използвани акумулатори.

Технически данни

Технически характеристики

	LB 146 LB 246E
Двигател
Марка Husqvarna Husqvarna
Модел HS 139A HS 139AE
Тип на двигателя Едноцилиндров, 4-тактов,	принудително въздушно охлаждане, OHV	Едноцилиндров, 4-тактов, принудително въздушно охлаждане, OHV
Работен обем, cm ^3	139 139
Обороти на двигателя – номинални, об/мин 2900/min 2900/min
Номинална изходна мощност на двигателя, kW ^10	2,2 2,2
Запалителна система
Запалителна свещ Husqvarna HQT–7 Husqvarna HQT–7
Разстояние между електродите, mm 0,7 – 0,8 0,7 – 0,8
Горивна и смазочна система
Тип на смазването на двигателя Разпръскване Разпръскване
Капацитет на резервоара за гориво, I	1,0 0,9
Вместимост на резервоара за масло, I	0,5 0,5
Моторно масло ^11	Husqvarna SAE 30	Husqvarna SAE 30
Тегло
С празни резервоари, kg	22	23,5
Шумови емисии ^12
Ниво на звуковата мощност, измерено, измерена dB (A)	92	92
Ниво на звуковата мощност, гарантирано LWA dB (A)	94	94
Нива на шума ^13
Ниво на звуковото налягане при ухото на оператора, dB (A)	79 79
Нива на вибрациите ^14
Вибрации на горната ръкохватка, m/s^2	3,4 3,4
Режещо оборудване
Височина на рязане, mm 35 – 70 35 – 70
Ширина на рязане, mm 460 460
Режеща система Bioclip	®	Bioclip®
Нож – стандартен Мулчиране 5839740-10 Мулчиране 5	839740-10
Система за стартиране
Електрически стартер Не Да
Акумулаторна батерия - Литиевойонна, 12 V/15,7		Wh

Декларация за съответствие

Декларация за съответствие на ЕС

Ние, Husqvarna AB, SE-561 82 Huskvarna, Швеция, тел.: [phone], декларираме на своя собствена отговорност, че продуктът:

Описание Косачка за	трева
Марка Husqvarna
Тип/модел LB 146, LB	246E
Идентификация Серийни номера от 2022 и нататьк

отговаря напълно на следните директиви и регламенти на ЕС:

Регламент Описание
2006/42/EO "относно	машините"
2014/30/EC "относно	електромагнитната съвместимост"
2000/14/EO "относно	шумовите емисии в околната среда"
2011/65/EC	"по отношение на ограничението за използване на определени опасни вещества в електрическо и електронно оборудване"

и че следните стандарти и/или

технически характеристики са приложени:

EN ISO 5395-1:2013+A1:2018, EN ISO

5395-2:2013+A1:2016+A2:2017, EN ISO 12100:2010,

EN 55012:2007+A1:2009, EN IEC 63000:2018

Нотифициран орган: 0404, RISE SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden, сертифицира за съответствие с Директива на съвета 2000/14/EO, процедура за оценка на съответствието: приложение VI.

За информация относно шумови емисии направете справка с Технически данни на страница 33.

Huskvarna, 2022-10-12

$$ \Delta \cdot 2 m $$

Claes Losdal, мениджър "Разработки и развитие/градински продукти", Husqvarna AB

Отговорен за техническата документация

Obsah

Úvod.... 36
Bezpečnost.... 37
Montáž.... 40
Provoz....40
Údržba.... 42
