Опис виробу Це обертальна газонокосарка для піших операторів із системою BioClip для перетворення трави на

Призначення Користуйтеся виробом для зрізання трави. Забороняється використовувати виріб для інших

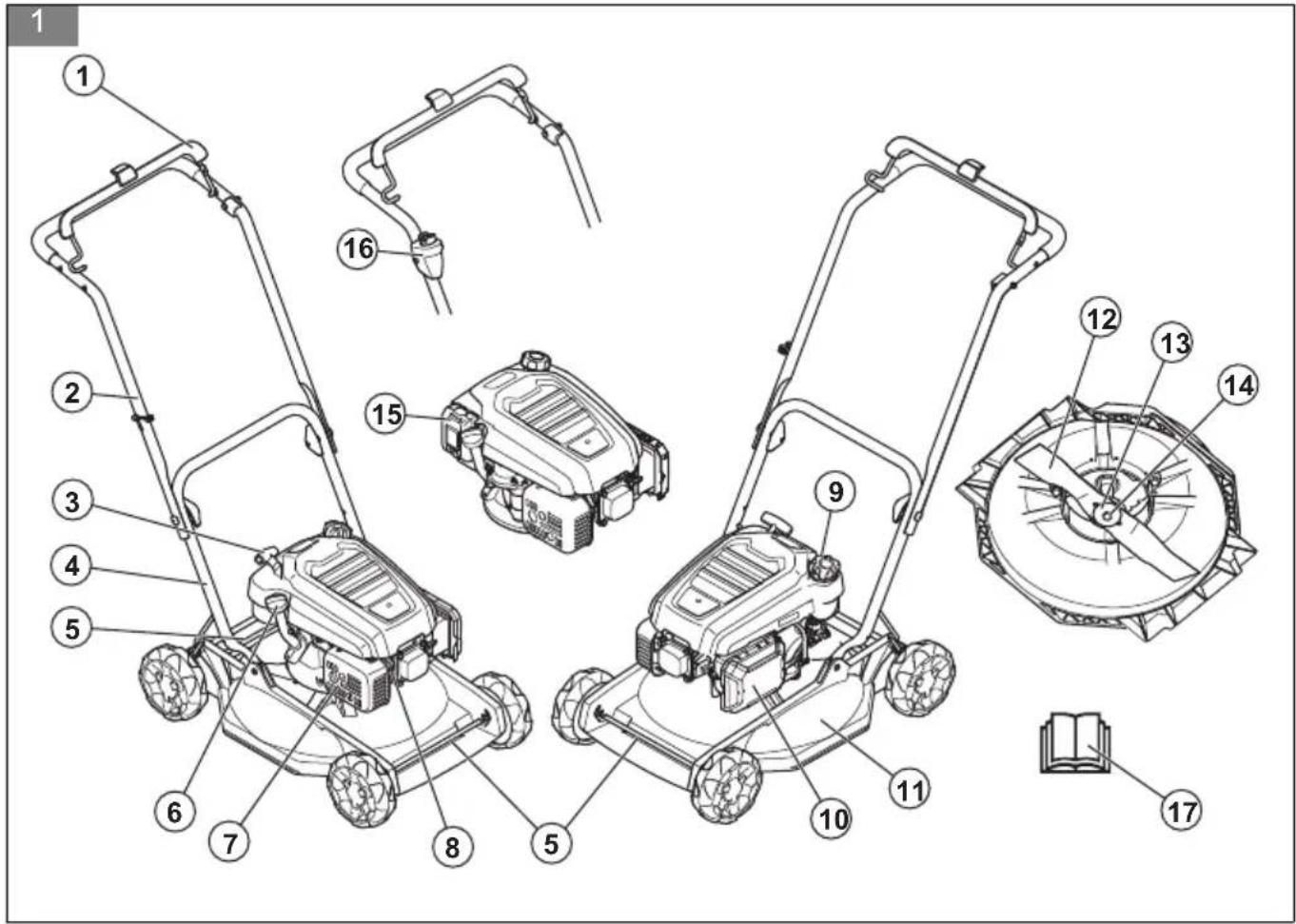

Огляд виробу (Мал. 1)

1. Ручка зупинення двигуна

5. Елементи регулювання висоти різання

6. Кришка бака для оливи й вимірювальний

8. Свічка запалювання

9. Кришка паливного бака

10. Повітряний фільтр

15. Акумулятор, захисні пристрої (LB 246E)

16. Кнопка електричного стартера (LB 246E)

17. Посібник користувача

Символи на виробі (Мал. 2) ПОПЕРЕДЖЕННЯ! Будьте обережні й використовуйте виріб належним чином. Він може спричинити серйозні травми або загибель оператора чи сторонніх

(Мал. 3) Перед початком використання виробу уважно прочитайте посібник користувача й переконайтеся, що зрозуміли всі вказівки. (Мал. 4) Остерігайтеся рикошету й об’єктів, які можуть вилітати з-під виробу. (Мал. 5) Сторонні особи та тварини повинні перебувати на безпечній відстані від робочої зони. (Мал. 6) Увага! Тримайте руки й ноги на безпечній відстані від леза, що обертається. (Мал. 7) Увага! Тримайте руки та ноги на відстані від деталей, що обертаються. (Мал. 8) Перед проведенням ремонтних робіт або обслуговування необхідно зупинити двигун та витягнути провід запалювання. (Мал. 9) Цей виріб відповідає вимогам відповідних директив ЄС. (Мал. 10) Етикетка з інформацією щодо шумових викидів у навколишнє середовище відповідно до вимог директив і нормативних актів ЄС і Сполученого Королівства та Закону про збереження навколишнього середовища (контроль шуму) 2017р. Нового Південного Уельсу. Гарантований рівень звукової потужності виробу вказано в розділі Технічні характеристики на сторінці 391 і на етикетці. (Мал. 11) Цей виріб відповідає вимогам застосовних норм Сполученого Королівства. (Мал. 12) Небезпека загоряння. (Мал. 13) Не вдихайте вихлопні гази. Вихлопні гази з двигуна містять моноксид

287 - 009 - 28.10.2022 379вуглецю– отруйний і дуже небезпечний

газ без запаху. Забороняється заводити двигун у приміщенні чи в замкненому

(Мал. 14) Гаряча поверхня. (Мал. 16) Перш ніж запускати виріб, залийте оливу у двигун. (Мал. 17) Процедура запуску для LB 146: Натисніть на ручку зу- пинення двигуна вниз і по- тягніть ручку троса старте-

(Мал. 18) Процедура запуску для LB 246E: Натисніть рукоятку зу- пинення двигуна вниз і на- тисніть кнопку запуску. (Мал. 15) Сканований код. Зверніть увагу: Інші позначення на виробі відповідають вимогам спеціальних сертифікатів для інших торгових зон. Відповідальність за якість продукції Згідно із законом про відповідальність за якість продукції ми не несемо відповідальності за будь-які пошкодження, спричинені роботою наших виробів,

• виріб було неправильно відремонтовано;

• виріб було відремонтовано із використанням деталей, виготовлених не виробником або не затверджених ним;

• виріб обладнано аксесуаром, виготовленим не виробником або не затвердженим ним;

• виріб було відремонтовано в неавторизованому сервісному центрі або неавторизованою

Відповідає вимогам європейського екологічного стандарту Євро-5 ПОПЕРЕДЖЕННЯ: Внесення змін у двигун позбавляє чинності сертифікацію ЄС для цього виробу.

Визначення щодо безпеки Попередження, застереження й примітки служать для наголошення на особливо важливих положеннях

ПОПЕРЕДЖЕННЯ: Вказує на те, що в разі порушення інструкцій, наведених у цьому посібнику, існує небезпека поранення або смерті оператора чи інших осіб, що знаходяться

УВАГА: Вказує на те, що в разі порушення інструкцій, наведених у цьому посібнику, існує небезпека пошкодження виробу, інших матеріалів або навколишніх

Зверніть увагу: Використовується для надання додаткової інформації щодо певної ситуації. Загальні правила техніки безпеки ПОПЕРЕДЖЕННЯ: Перш ніж розпочати використання виробу, уважно прочитайте наведені нижче попередження.

• Цей виріб може бути небезпечним у разі неправильного або недбалого використання. Порушення правил техніки безпеки може призвести до травм або смерті.

• Під час роботи цього виробу утворюється електромагнітне поле. Це поле може за деяких умов взаємодіяти з активними чи пасивними медичними імплантатами. Щоб зменшити ризик тяжких або смертельних травм, рекомендуємо особам із медичними імплантатами проконсультуватися зі своїм лікарем і виробником медичного імплантату перед початком експлуатації цього виробу.

• Завжди будьте обережні та керуйтеся здоровим глуздом. Якщо ви маєте сумніви щодо того, як користуватися виробом у конкретній ситуації, припиніть роботу та проконсультуйтеся з дилером Husqvarna.

• Пам’ятайте, що оператор несе відповідальність за нещасні випадки, в результаті яких постраждали інші особи або їхнє майно.

• Підтримуйте виріб чистим. Переконайтеся, що знаки та наклейки знаходяться в читабельному

• Не дозволяйте використовувати виріб стороннім людям доки не переконаєтеся, що вони 380 287 - 009 - 28.10.2022прочитали та зрозуміли весь зміст посібника користувача.

• Не давайте використовувати прилад дітям.

• Не підпускайте до робочої зони дітей. Біля виробу, що працює, має завжди перебувати відповідальна доросла особа.

• Не давайте використовувати прилад особам, що не ознайомилися з інструкціями.

• Завжди наглядайте за особами з обмеженими фізичними чи розумовими можливостями, що використовують виріб. Біля виробу, що працює, повинна завжди знаходитися відповідальна доросла особа.

• Забороняється використовувати виріб, якщо ви втомлені, хворі, чи перебуваєте під впливом наркотиків, алкоголю або медикаментів. Ці фактори мають негативний вплив на ваш зір, зосередженість, свідомість та координацію рухів.

• Забороняється використовувати виріб у разі його несправності.

• Забороняється зміни в конструкцію виробу чи використовувати виріб, якщо є підозра, що його було змінено сторонніми особами.

• Не змінюйте налаштування керування частотою обертання двигуна. Безпека в робочій зоні ПОПЕРЕДЖЕННЯ: Перш ніж розпочати використання виробу, уважно прочитайте наведені нижче попередження.

• Перед використанням виробу приберіть з робочої зони всі гілки, лозу та каміння.

• Предмети, що потраплять на різальне обладнання, можуть відлетіти та поранити сторонніх осіб або пошкодити інші предмети. Сторонні особи та тварини повинні знаходитися на безпечній відстані від виробу.

• Забороняється використовувати виріб за поганої погоди на кшталт туману, дощу, сильного вітру, значного холоду або грози. Робота в погану погоду або на вологих ділянках виснажує. Погана погода може стати причиною небезпечних умов роботи, таких як слизькі поверхні.

• Бережіться осіб, предметів та ситуацій, які можуть зашкодити безпечній роботі виробу.

• Бережіться перешкод на кшталт коріння, каміння, гілок, ям або канав. Висока трава може приховувати перешкоди.

• Скошування трави на схилах може бути небезпечним. Не використовуйте виріб на ділянках із нахилом понад 15°.

• Використовуйте виріб на схилах у горизонтальному напрямку. Не рухайтеся вверх і

• Будьте обережні, наближаючись до прихованих кутів та предметів, які можуть закривати поле

Техніка безпеки ПОПЕРЕДЖЕННЯ: Перш ніж розпочати використання виробу, уважно прочитайте наведені нижче попередження.

• Використовуйте виріб лише для скошування трав’яних газонів. Заборонено використовувати виріб для інших цілей.

• Використовуйте засоби індивідуального захисту.

Засоби індивідуального захисту на сторінці

• Дізнайтеся, як швидко зупинити двигун в екстреній ситуації.

• Забороняється запускати двигун у закритому приміщенні або поблизу легкозаймистих матеріалів. Вихлопні дими мають високу температуру й можуть містити іскри, що можуть призвести до пожежі.

• Забороняється використовувати виріб без правильно встановленого леза та всіх кожухів. Неправильно встановлене лезо може від’єднатися й призвести до травм.

• Слідкуйте, щоб лезо не зачіпляло сторонні предмети на кшталт каміння та коріння. Це може призвести до пошкодження леза та згинання вала двигуна. Зігнута вісь викликає значні вібрації та призводить до ризику від’єднання леза від

• У разі удару леза об будь-який сторонній предмет чи появи вібрації негайно зупиніть виріб. Від’єднайте провід запалювання від свічки запалювання. Перевіряйте виріб на наявність пошкоджень. Виправляйте пошкодження або здавайте виріб на ремонт в авторизований центр обслуговування.

• Забороняється закріпляти ручку зупинення двигуна на рукоятці, коли працює двигун.

• Поставте виріб на тверду рівну поверхню та ввімкніть його. При цьому лезо не повинно торкатися землі або інших предметів.

• Під час роботи з виробом завжди залишайтеся позаду нього.

• Під час роботи з виробом усі колеса мають залишатися на землі, а обидві руки треба тримати на ручці. Тримайте руки та ноги на відстані від лез, що обертаються.

• Не нахиляйте виріб, коли двигун увімкнений.

• Будьте обережні під час руху у зворотному

• Забороняється піднімати виріб коли двигун увімкнений. Якщо виріб треба підняти, спочатку вимкніть двигун та від’єднайте провід запалювання від свічки запалювання.

287 - 009 - 28.10.2022

381• Не рухайтеся у зворотному напрямку під час роботи з виробом.

• Вимикайте двигун під час руху через ділянки без трави на кшталт доріжок із гравію, каменю або

• Не бігайте з виробом, коли двигун увімкнений. Під час роботи з виробом необхідно ходити зі звичайною швидкістю.

• Вимикайте двигун, перш ніж змінювати висоту різання. Забороняється виконувати регулювання при ввімкненому двигуні.

• Забороняється залишати виріб без нагляду коли двигун працює. Зупиніть двигун та переконайтеся, що ріжуче обладнання не обертається. Правила техніки безпеки під час використання Засоби індивідуального захисту ПОПЕРЕДЖЕННЯ: Перш ніж розпочати використання виробу, уважно прочитайте наведені нижче попередження.

• Особисте захисне спорядження не може повністю усунути небезпеку травмування, але при нещасному випадку воно знизить ступінь важкості травми. Дозвольте дилеру допомогти вам із вибором підходящого обладнання.

• Використовуйте засоби захисту органів слуху, якщо рівень шуму перевищує 85дБ.

• Використовуйте взуття із захистом від ковзання для роботи у важких умовах. Забороняється використовувати відкрите взуття або працювати взагалі без нього.

• Використовуйте цупкі довгі штани.

• За потреби використовуйте рукавички, наприклад, якщо необхідно приєднати, оглянути або почистити різальне обладнання. Запобіжне обладнання на виробі ПОПЕРЕДЖЕННЯ:

розпочати використання виробу, уважно прочитайте наведені нижче попередження.

• Не використовуйте виріб із пошкодженими захисними пристроями.

• Регулярно перевіряйте захисні пристрої. У випадку пошкодження захисних пристроїв зверніться до центру обслуговування Husqvarna.

• Не змінюйте конструкцію захисних пристроїв. Перевірка кожуха леза Кожух леза частково поглинає вібрацію виробу та знижує небезпеку травмування лезом.

• Огляньте кожух леза та переконайтеся, що він не має пошкоджень на кшталт тріщин. Акумулятор (LB 246E) ПОПЕРЕДЖЕННЯ: Несправний акумулятор зменшує рівень безпеки під час експлуатації виробу. Завжди користуйтеся лише акумуляторами, схваленими виробником. Акумулятор живить блок електричного запуску та водночас є захисним пристроєм, що запобігає ненавмисному запуску. Виймайте акумулятор коли не працюєте з виробом або коли залишаєте його без

Перевірка ручки зупинення двигуна Ручка зупинення двигуна зупиняє двигун. За відпускання ручки зупинення двигуна він зупиняється.

• Запустіть двигун, а потім відпустіть ручку зупинення двигуна. Якщо двигун не зупиняється протягом 3секунд, необхідно передати виріб в авторизований центр обслуговування Husqvarna для налаштування гальма двигуна. (Мал. 19)

Глушник зменшує рівень шуму та відводить вихлопні гази подалі від оператора. Не використовуйте виріб із пошкодженим глушником або взагалі без глушника. В разі пошкодження глушника збільшується рівень шуму та підвищується небезпека загоряння. ПОПЕРЕДЖЕННЯ:

роботи виробу та відразу після роботи, а також під час роботи двигуна на холостих обертах глушник сильно нагрівається. Зважайте на легкозаймисті матеріали та/або випари, щоб не допустити пожежі. Перевірка глушника

• Регулярно оглядайте глушник, стежте, щоб він був правильно під’єднаний та справний. Заходи безпеки під час роботи з паливом ПОПЕРЕДЖЕННЯ:

розпочати використання виробу, уважно прочитайте наведені нижче попередження. 382 287 - 009 - 28.10.2022• Не запускайте виріб, якщо на ньому залишилося пальне або моторна олива. Приберіть непотрібне пальне/оливу та дайте виробу просохнути.

• Якщо ви пролили пальне на свій одяг, негайно переодягніться.

• Не допускайте потрапляння пального на тіло, адже це може призвести до травм. Для видалення пального, що потрапило на тіло, використовуйте мило та воду.

• Не запускайте виріб у разі наявності протікання у двигуні. Регулярно перевіряйте двигун на протікання.

• Будьте обережні при поводженні з пальним. Пальне є легкозаймистою речовиною, а його пари вибухонебезпечні та можуть призвести до травм або смерті.

• Не вдихайте вихлопні гази, це може призвести до травм. Забезпечте належне провітрювання.

• Не паліть біля пального або двигуна.

• Не кладіть біля пального або двигуна теплі

• Не доливайте пальне в працюючий виріб.

• Перед заправленням переконайтеся, що двигун

• Перед заправленням повільно відкрийте кришку паливного бака, обережно зменшивши тиск.

• Не заправляйте виріб у приміщенні. Недостатнє провітрювання може призвести до травм або смерті внаслідок задухи чи отруєння моноксидом

• Затягуйте кришку паливного бака повністю. Якщо кришку паливного бака не затягнуто, існує ризик виникнення пожежі.

• Перед запуском пересуньте виріб щонайменше на 3м від місця, де ви заправляли його.

• Не заповнюйте паливний бак повністю. Під впливом високої температури паливо розширюється. Залиште трохи вільного місця вгорі бака. Правила техніки безпеки під час обслуговування ПОПЕРЕДЖЕННЯ: Перш ніж розпочати використання виробу, уважно прочитайте наведені нижче попередження.

• Вихлопні гази з двигуна містять монооксид вуглецю, отруйний та дуже небезпечний газ без запаху. Забороняється заводити виріб у приміщенні чи в замкненому просторі.

• Перед тим, як почати технічне обслуговування виробу, вимкніть двигун та від’єднайте провід запалювання від свічки запалювання. На моделі LB 246E також необхідно виймати акумулятор.

• Під час технічного обслуговування різального обладнання використовуйте захисні рукавиці. Лезо дуже гостре, ним можна легко порізатися.

• Встановлення аксесуарів, виготовлених не виробником, або внесення змін, не затверджених ним, може призвести до серйозної травми чи смерті. Вносити зміни в виріб забороняється. Використовуйте лише сертифіковані виробником

• Якщо не проводити правильне та регулярне технічне обслуговування, виникає небезпека травм та пошкодження виробу.

• Виконуйте технічне обслуговування лише так, як це наведено в цьому посібнику користувача. Будь-які інші види обслуговування повинні проводитися в авторизованому центрі обслуговування Husqvarna.

• Регулярне обслуговування виробу може проводити авторизований центр обслуговування Husqvarna.

• Замінюйте пошкоджені, зношені або зламані

ПОПЕРЕДЖЕННЯ: Перед монтажем виробу обов’язково прочитайте й усвідомте зміст розділу про заходи

ПОПЕРЕДЖЕННЯ: Перед збиранням виробу необхідно від’єднати кабель від свічки запалювання. Монтаж ручки ПОПЕРЕДЖЕННЯ: Вийміть акумулятор LB 246E.

1. Установіть верхню частину ручки на нижню

частину, з’єднайте гвинтами(С) з правого й лівого боків, надягніть на гвинти шайби(В) і затягніть фіксатори(А). (Мал. 20) УВАГА: Переконайтеся в тому, що дроти не затиснуті й не пошкоджені.

2. Підніміть ручку вгору. (Мал. 21)

287 - 009 - 28.10.2022 3833. Встановіть опору в паз на кожусі леза. (Мал. 22)

4. Встановіть 2стопори, що фіксують опору та

ручку. Вставте їх до упору. (Мал. 23) Зверніть увагу: На одному стопорі є літера H, а на іншому– літераV. Установіть стопор із літерою Н праворуч, а стопор із літерою V–

УВАГА: Заборонено використовувати виріб без обох установлених стопорів. Налаштування висоти ручки

1. Зніміть опору з нижньої ручки. (Мал. 24)

a) Установіть опору у верхній паз (A), щоб зафіксувати ручку на меншій висоті. b) Установіть опору в нижній паз (B), щоб зафіксувати ручку на більшій висоті. (Мал. 25) Встановлення виробу в положення для транспортування

1. Відкрутіть рукоятки. (Мал. 26)

2. Складіть опору. (Мал. 27)

3. Складіть нижню ручку й опору вперед. (Мал. 28)

4. Складіть верхню ручку назад.

Встановлення виробу в положення для експлуатації

1. Розкладіть верхню ручку вперед.

2. Розкладіть задню ручку назад у вертикальне

положення. (Мал. 29)

3. Вставте опору в паз. (Мал. 30)

4. Переведіть верхню ручку у верхнє положення.

5. Надійно затягніть фіксатори.

ПОПЕРЕДЖЕННЯ: Перед експлуатацією виробу обов’язково прочитайте й усвідомте зміст розділу про заходи безпеки. Husqvarna Connect Husqvarna Connect є безкоштовною програмою для мобільного пристрою. У програмі Husqvarna Connect доступна ціла низка розширених функції для користування Husqvarna:

• розширена інформація про виріб;

• відомості про деталі й обслуговування виробу, а також довідкова інформація. Щоб почати користуватися Husqvarna Connect

1. Завантажте програму Husqvarna Connect на свій

2. Зареєструйтеся в програмі Husqvarna Connect.

3. Виконайте вказівки з підключення та реєстрації

виробу, наведені в програмі Husqvarna Connect. Зверніть увагу: У деяких країнах програма Husqvarna Connect може бути недоступною для завантаження. По додаткову інформацію звертайтеся до свого сервісного дилера. Перед початком роботи з виробом

1. Уважно прочитайте посібник користувача та

переконайтеся, що ви зрозуміли всі вказівки.

2. Огляньте різальне обладнання та переконайтеся,

що воно правильно встановлено та налаштовано.

Перевірка різального обладнання на сторінці

3. Перевірте рівень оливи та додайте її у двигун,

якщо потрібно. Див. Перевірка рівня оливи на сторінці 387

4. Наповніть паливний бак. Див.

Заправлення паливом на сторінці 384

Заправлення паливом Якщо є можливість, використовуйте бензин із низьким рівнем викидів/ бензин-алкілат. Якщо можливості використовувати бензин із низьким рівнем викидів/ бензин-алкілат немає, використовуйте якісний неетилований бензин або етилований бензин з октановим числом не менше90. УВАГА: Не використовуйте бензин з октановим числом нижче 90RON (87AKI). Це може призвести до пошкодження

1. Повільно відкрутіть кришку паливного бака, щоб

2. Повільно залийте пальне з каністри. У разі

проливання пального витріть його ганчіркою або дайте йому висохнути.

3. Витріть поверхню біля кришки паливного бака.

287 - 009 - 28.10.20224. Затягніть до упору кришку паливного бака. Якщо

кришку паливного бака не затягнуто, існує ризик виникнення пожежі.

5. Перед запуском пересуньте виріб на 3м від

місця, де ви заправляли його. Налаштування висоти різання

• Витягніть вал та встановіть його в правильне положення для кожного з 4коліс. (Мал. 31) УВАГА: Не встановлюйте занадто низьку висоту різання. Леза можуть зачепити землю, якщо поверхня газону буде нерівною. Увімкнення виробу

• Переконайтеся, що дріт запалювання під’єднаний до свічки запалювання. Запуск уручну (LB 146)

1. Залишайтеся позаду виробу.

2. Утримуйте ручку зупинення двигуна біля верхньої

3. Утримуйте ручку троса стартера правою рукою.

4. Повільно потягніть ручку троса стартера доки не

відчуєте деякий спротив.

5. Потягніть шнур сильно, щоб запустити двигун.

ПОПЕРЕДЖЕННЯ: Не намотуйте трос стартера на руку. Електричний запуск (LB 246E)

1. Переконайтеся, що акумулятор заряджений. Див.

Акумулятор (LB 246E) на сторінці 387

2. Встановіть акумулятор на двигун. Акумулятор

зафіксується на місці, коли ви почуєте клацання. (Мал. 33)

3. Стійте позаду виробу й утримуйте ручку

зупинення двигуна(A) біля верхньої ручки. (Мал. 34)

4. Натисніть і втримуйте кнопку електричного

запуску(В) протягом 3–5секунд. Запуститься

Зверніть увагу: Якщо двигун не запуститься, зачекайте 1хвилину і спробуйте знову його запустити. Зупинка виробу

• Щоб зупинити двигун, необхідно відпустити ручку зупинення двигуна. Виймання акумулятора (LB 246E) Щоб запобігти випадковому запуску двигуна, коли виріб не використовується, знімайте акумулятор.

• Натисніть на кнопку блокування(A) і потягніть акумулятор прямо вгору. (Мал. 35) Забезпечення ефективної роботи

• Завжди користуйтеся гострим лезом. Тупе лезо ріже нерівно, а трава на поверхні розрізу жовтіє. Крім того, гостре лезо споживає менше енергії за

• Не скошуйте більше ⅓ довжини трави. Спочатку треба виконувати скошування з великою висотою різання. Оцініть результат і зменште висоту зрізання на потрібну вам. Якщо трава дуже довга, ведіть газонокосарку повільно і виконайте скошування двічі, якщо це необхідно.

• Косіть щоразу в різних напрямках, щоб на газоні не було смуг.

• Тримайте кожух леза в чистоті. Скупчення трави й бруду на внутрішньому боці кожуха леза може негативно вплинути на результат роботи. Див. Чищення внутрішніх поверхонь кожуха леза на сторінці 386

ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ

ПОПЕРЕДЖЕННЯ: Перед виконанням робіт із технічного обслуговування обов’язково прочитайте й усвідомте зміст розділу про заходи

Для всіх робіт з обслуговування та ремонту необхідна спеціальна підготовка. Ми гарантуємо доступність послуг із професійного ремонту та обслуговування. Якщо ваш дилер не є агентом з обслуговування, зверніться до нього по інформацію щодо найближчого центру обслуговування. Для отримання більш детальної інформації див. . Графік технічного обслуговування УВАГА: У разі нахиляння виробу переконайтеся, що повітряний фільтр розташований зверху й не направлений у бік землі. Ризик пошкодження двигуна. УВАГА: За використання моделей з електричним запуском перед виконанням їх технічного обслуговування, ремонту

287 - 009 - 28.10.2022 385або чищення необхідно завжди знімати

акумулятор. Інтервали технічного обслуговування вказані з урахуванням щоденного використання виробу. Інтервали змінюються для іншої частоти використання виробу. Інформацію щодо технічного обслуговування елементів, помічених знаком * див. у

обладнання на виробі на сторінці 382

Технічне обслуговування Щодня Щомісяця Щосезонно Загальна перевірка X Перевірка рівня оливи X Заміна оливи (уперше через 5годин експлуатації, далі– кожні 50годин експлуатації)

Очищення виробу X Перевірка різального обладнання X Перевірка кожуха леза* X Перевірка ручки зупинення двигуна* X Перевірка глушника* X Перевірка свічки запалювання. У разі необхідності почистьте чи замініть свічку запалювання.

Перевірка повітряного фільтра X Почистьте повітряний фільтр

Замініть повітряний фільтр X Перевірка паливної системи X Почистьте ребра охолодження на циліндрі. X Процедура загальної перевірки

• Переконайтеся, що всі гайки й гвинти на виробі затягнуто відповідним чином. Чищення зовнішніх поверхонь

• Прибирайте листя, траву та бруд за допомогою

• Переконайтеся, що всмоктувач повітря зверху двигуна не заблокований.

• Для чищення виробу не використовуйте миючий апарат високого тиску.

• У разі використання води для чищення виробу, забороняється лити її безпосередньо на двигун. Чищення внутрішніх поверхонь кожуха леза

1. Вилийте паливо з паливного бака.

2. Нахиліть виріб. Упевніться, що свічка

запалювання спрямована вгору. УВАГА: Якщо покласти виріб повітряним фільтром донизу, може виникнути ризик пошкодження

3. Промийте водою зі шлангу внутрішню поверхню

Якщо виріб працює за значного навантаження чи за високої температури навколишнього середовища, замінюйте моторну оливу кожні 25годин.

У разі експлуатації в умовах запиленості чи за наявності викидів у повітрі виконуйте чищення частіше. Якщо повітряний фільтр дуже брудний, замініть його. 386 287 - 009 - 28.10.2022Перевірка різального обладнання ПОПЕРЕДЖЕННЯ: Зніміть провід запалювання зі свічки запалювання, щоб попередити ненавмисний запуск. ПОПЕРЕДЖЕННЯ: Під час технічного обслуговування різального обладнання використовуйте захисні рукавиці. Лезо дуже гостре, ним можна легко порізатися.

1. Перевірте різальне обладнання на наявність

пошкоджень або тріщин. Обов’язково замінюйте пошкоджене різальне обладнання.

2. Огляньте лезо на предмет пошкоджень або

затуплення. Зверніть увагу: Після гостріння леза необхідно відрегулювати його баланс. Гостріння, заміну та балансування леза необхідно проводити в центрі обслуговування. У разі потрапляння на перешкоду, що призвела до зупинки двигуна, замініть пошкоджене лезо. Спеціалісти центру обслуговування мають провести оцінювання стану леза та надати консультацію щодо необхідності його гостріння або заміни. Заміна ножа

1. Зафіксуйте лезо дерев’яним брусом. (Мал. 36)

2. Видаліть болт фіксації леза й пружинну шайбу.

4. Перевірте опору леза та болт на предмет

5. Перевірте вал леза на наявність згинання.

6. Під час встановлення нового леза направляйте

розміщені під кутом кінці в напрямку кожуха леза. (Мал. 37)

7. Переконайтеся, що лезо знаходиться на одному

рівні з центром вала двигуна.

8. Зафіксуйте лезо дерев’яним брусом. Встановіть

пружинну шайбу та затягніть болт і шайбу з моментом 35-40Н·м. (Мал. 38)

9. Прокрутіть лезо рукою й переконайтеся в тому,

що воно вільно обертається. ПОПЕРЕДЖЕННЯ: Використовуйте міцні робочі рукавиці. Лезо дуже гостре, ним можна легко порізатися.

10. Запустіть виріб, щоб перевірити роботу леза. У

разі неправильного встановлення леза у виробі буде спостерігатися вібрація або результат скошування буде незадовільний. Перевірка рівня оливи УВАГА: Занадто низький рівень оливи може спричинити пошкодження двигуна. Перед запуском виробу необхідно перевіряти рівень оливи.

1. Встановіть виріб на рівній поверхні.

2. Зніміть кришку бака для оливи за допомогою

під’єднаного вимірювального стрижня.

3. Усуньте оливу з вимірювального стрижня.

4. Щоб дізнатися точний рівень оливи, повністю

вставте вимірювальний стрижень в бак для

5. Вийміть вимірювальний стрижень.

6. Перевірте рівень оливи на вимірювальному

7. У разі, якщо рівень оливи низький, залийте

моторну оливу та перевірте рівень ще раз. Заміна моторної оливи ПОПЕРЕДЖЕННЯ: Відразу після зупинки двигуна моторна олива є дуже гарячою. Дайте двигуну охолонути, перш ніж зливати моторну оливу. Якщо моторна олива потрапить на вашу шкіру, промийте цю ділянку водою з милом. (Мал. 39)

1. Запустіть виріб та дочекайтеся, доки запаси

палива буде вичерпано.

2. Витягніть провід запалювання зі свічки

3. Зніміть кришку бака для оливи.

4. Підставте під виріб резервуар для збору моторної

5. Нахиліть виріб, щоб злити моторну оливу з бака.

6. Залийте свіжу моторну оливу рекомендованого в

Технічні характеристики на сторінці 391

7. Перевірте рівень оливи. Див.

Перевірка рівня оливи на сторінці 387

Акумулятор (LB 246E) ПОПЕРЕДЖЕННЯ:

акумулятор зменшує рівень безпеки під час експлуатації виробу. Завжди користуйтеся лише акумуляторами, схваленими виробником. Акумулятор живить блок електричного запуску та водночас є захисним пристроєм, що запобігає ненавмисному запуску. Виймайте акумулятор коли

287 - 009 - 28.10.2022

387не працюєте з виробом або коли залишаєте його без

Перше використання акумулятора УВАГА: Не давайте акумулятору повністю розряджатися. Повне розрядження акумулятора може призвести до його пошкодження. Перед першим використанням акумулятор необхідно

1. Під’єднайте зарядний пристрій до акумулятора,

як описано в розділі Заряджання акумулятора на сторінці 388

2. Зачекайте, доки ввімкнеться хоча б один зелений

3. Прикріпіть акумулятор до двигуна, як описано в

Електричний запуск (LB 246E) на сторінці

Заряджання акумулятора Якщо на акумуляторі горить всього одна лампа або взагалі жодної, його необхідно зарядити. Розряджений акумулятор повністю заряджається протягом двох годин. Заряджання протягом менших проміжків часу не наносить шкоди акумулятору.

1. Під’єднайте зарядний пристрій до акумулятора.

2. Під’єднайте зарядний пристрій до розетки

електромережі 100–240В, 50–60Гц.

3. Спочатку від’єднайте зарядний пристрій від

розетки, а потім від акумулятора. Стан заряджання акумулятора Світлодіодний індикатор на акуму-

Світлодіодний індикатор1 блимає

1–9% Світлодіодний індикатор1 горить

10–32% Світлодіодний індикатор1 горить зеленим, а світлодіодний індика- тор2 горить червоним. 33–54% Світлодіодні індикатори1 і 2 гор- ять зеленим, а світлодіодний інди- катор3 горить червоним. 55–77% Світлодіодні індикатори1, 2 й 3 горять зеленим, а світлодіодний ін- дикатор4 горить червоним. 78–100% Ламповий індикатор на зарядному пристрої

Горить червоним Акумулятор заряджаєть-

Горить зеленим Акумулятор повністю за-

Перевірка свічки запалювання УВАГА: Завжди користуйтеся рекомендованими свічками запалення. Неправильний тип свічки запалювання може призвести до пошкодження виробу.

• У разі, якщо двигун втрачає потужність, його важко запустити або він погано працює на холостому ходу, необхідно перевірити свічку запалювання.

• Щоб зменшити ризик потрапляння зайвих предметів на електроди свічки запалювання, дотримуйтеся таких інструкцій: a) переконайтеся, що швидкість холостого ходу встановлено правильно; b) переконайтеся в правильності змішування паливної суміші; c) переконайтеся, що повітряний фільтр чистий.

• Якщо свічка запалювання забруднена, її слід очистити й переконатися в тому, що між електродами встановлено правильний проміжок

Технічні характеристики на сторінці 391

• За необхідності замініть свічку запалювання. Повітряний фільтр Брудний повітряний фільтр може призвести до пошкодження двигуна або його неправильної роботи. У разі експлуатації в умовах запиленості виконуйте обслуговування повітряного фільтра частіше. Див. Графік технічного обслуговування на сторінці 385 для отримання інформації щодо порядку заміни повітряного фільтра. Зверніть увагу: Пошкоджений повітряний фільтр обов’язково потрібно замінювати. Установлення й виймання повітряного

ПОПЕРЕДЖЕННЯ: Використовуйте захисні рукавички.

1. Натисніть на затискачі кришки повітряного

287 - 009 - 28.10.20222. Обережно вийміть кришку повітряного фільтра

3. Вийміть повітряний фільтр (B). (Мал. 42)

4. Перевірте повітряний фільтр на наявність

пошкоджень. Пошкоджений повітряний фільтр необхідно замінювати.

5. Почистьте й перевірте повітряний фільтр. Див.

Очищення повітряного фільтра на сторінці 389

6. Для встановлення виконайте вказівки вище у

зворотному порядку. Очищення повітряного фільтра Брудний повітряний фільтр може призвести до пошкодження двигуна або його неправильної роботи. В умовах запиленості виконуйте технічне обслуговування повітряного фільтра частіше. Інформацію щодо інтервалів заміни повітряного фільтра див. у розділі Графік технічного обслуговування на сторінці 385

1. Зніміть кришку повітряного фільтра та витягніть

2. Для очищення фільтра постукайте ним по пласкій

поверхні. Не використовуйте розчинник із вмістом нафти, гасу або стиснене повітря для очищення

Зверніть увагу: Повітряні фільтри, які працюють протягом тривалого часу, неможливо очистити повністю. Регулярно замінюйте повітряний фільтр. Пошкоджені повітряні фільтри необхідно замінювати.

3. Під час установлення повітряного фільтра

переконайтеся, що він щільно прилягає до тримача фільтра. Перевірка паливної системи

• Перевірте кришку паливного бака та її ущільнювач на предмет пошкоджень.

• Перевірте шланг подачі пального на предмет протікань. У разі пошкодження шланга подачі пального замініть його в центрі обслуговування. Усунення несправностей двигуна Несправність Можлива причина Рішення Двигун не запускається. Дріт запалювання під’єднано непра-

Під’єднайте дріт запалювання до свіч- ки запалювання. Паливний бак порожній. Залийте до паливного бака паливо на- лежного типу. Паливо занадто старе. Спорожніть паливний бак і карбюра- тор. Заповніть їх бензином. Бруд у карбюраторі або паливній лінії. Прочистьте карбюратор і/ або паливо-

Несправна свічка запалювання. Відрегулюйте проміжок між електрода- ми, прочистьте чи замініть свічку запа-

Паливо на свічці запалювання. Чищення свічки запалювання. Двигун не зупиняється. Механізм зупинки зламаний. Від’єднайте дріт запалювання від свіч- ки запалювання. Віддайте виріб у авторизований центр обслуговування для ремонту.

287 - 009 - 28.10.2022 389Несправність Можлива причина Рішення

Двигун працює не плавно. Дріт запалювання під’єднано непра-

Під’єднайте дріт запалювання до свіч- ки запалювання. У паливопроводі накопичився бруд, або пальне зіпсувалося. Прочистьте паливопровід. Заповніть паливний бак новим пальним належ-

Кришка паливного бака забилася. Прочистьте кришку паливного бака. У паливній системі перебуває вода чи

Спорожніть паливний бак. Заповніть паливний бак новим пальним належ-

Повітряний фільтр брудний. Почистьте повітряний фільтр. Необхідно відрегулювати карбюратор. Віддайте виріб у авторизований центр обслуговування для регулювання кар-

Двигун перегрівається. Занизький рівень моторної оливи. Заправте двигун оливою. Недостатній потік повітря. Прочистьте повітряний фільтр і корпус повітряного фільтра. Необхідно відрегулювати карбюратор. Віддайте виріб у авторизований центр обслуговування для регулювання кар-

На високій швидкості у дви- гуна починаються перебої із запалюванням. Проміжок між електродами у свічці за- палювання замалий. Налаштуйте проміжок між електрода-

Незвичні шуми двигуна під час звичайного навантажен-

Неправильний тип бензину. Спорожніть паливний бак і карбюра- тор. Заповніть їх бензином. Див.

ревірка паливної системи на сторінці

. Якщо проблему не вдалося усу- нути, зверніться до місцевого дилера з обслуговування. На холостому ходу двигун працює не плавно. Свічка запалювання забруднилася чи зламалася, або проміжок між електро- дами завеликий. Відрегулюйте проміжок чи замініть свічку запалювання. Необхідно відрегулювати карбюратор. Відрегулюйте карбюратор. Повітряний фільтр брудний. Почистьте повітряний фільтр. Транспортування, зберігання й утилізація Транспортування та зберігання

• У разі транспортування та зберігання виробу та пального необхідно переконатися у відсутності протікань та випарів. Іскри або відкритий вогонь, наприклад, від електричних пристроїв, можуть спричинити пожежу.

• Для зберігання та транспортування палива слід використовувати лише сертифіковані резервуари.

• Спорожніть паливний бак у разі, якщо виріб зберігатиметься протягом тривалого часу. Утилізуйте паливо у відповідних місцях для

• Під час транспортування закріплюйте виріб безпечним чином, щоб уникнути пошкоджень та нещасних випадків.

• Зберігайте виріб у закритому приміщенні, куди не зможуть отримати доступ діти та особи без належної підготовки.

• Зберігайте виріб у сухому місці за температури нижче 0градусів. 390 287 - 009 - 28.10.2022Транспортування та зберігання акумулятора й зарядного пристрою

• Не виймайте акумулятор, доки виріб не зупиниться та не охолоне. Щоб вийняти акумулятор, натисніть і втримуйте кнопку зверху акумулятора та вийміть його з відсіку.

• Якщо термін зберігання становитиме більше 30днів, заряджайте акумулятор, доки на ньому не горітимуть більше 3зелених індикаторів.

• Щоб уникнути пошкодження акумулятора, заряджайте його один раз кожні 3місяці.

• Акумулятор і зарядний пристрій слід зберігати за температури від 5°C до 40°C. Більш висока температура або джерела високої температури, наприклад вогонь, можуть пошкодити акумулятор.

• Не розбирайте акумулятор.

• Не занурюйте акумулятор повністю у воду. Зберігайте акумулятор у прохолодному, сухому, добре провітрюваному приміщенні.

• Якщо від акумулятора чимось тхне, він дуже нагрівається або нагрівання спричиняє його деформацію під час використання, зберігання або заряджання, вийміть акумулятор і не використовуйте його.

• Щоб уникнути пошкодження акумулятора або зарядного пристрою під час транспортування, їх має бути закріплено.

• Переконайтеся, що зарядний пристрій не нагрівається занадто сильно.

• Виконуйте місцеві вимоги та відповідні норми та правила щодо утилізації.

• Утилізуйте всі хімічні речовини на кшталт моторної оливи або антифризу в центрі обслуговування або у відповідних місцях для утилізації.

• Якщо виріб більше не використовується, відправте його дилеру Husqvarna або утилізуйте у відповідному місці для утилізації.

• Акумулятор необхідно утилізувати в центрі обслуговування або в спеціальному місці для утилізації відпрацьованих акумуляторів. Технічні характеристики Технічні характеристики LB 146 LB 246E

Бренд Husqvarna Husqvarna Модель HS 139A HS 139AE Тип двигуна Одноциліндровий, 4-такт- ний, примусове повітряне охолодження, клапан роз- ташований зверху Одноциліндровий, 4-такт- ний, примусове повітряне охолодження, клапан роз- ташований зверху

Число обертів двигуна– номінально, об/хв 2900/хв 2900/хв Номінальна потужність двигуна, кВт

2,2 2,2 Система запалювання Свічка запалювання Husqvarna HQT–7 Husqvarna HQT–7 Проміжок між електродами, мм 0,7–0,8 0,7–0,8 Паливна система й система змащування

Указана номінальна потужність двигуна є середньою кінцевою потужністю (за вказаного числа обертів на хвилину) типового серійного двигуна для цієї моделі, виміряною згідно зі стандартом SAE J1349/ ISO1585. Потужність серійних двигунів може відрізнятися від цього значення. Фактична вихідна потуж- ність двигуна, установленого у виробі, залежить від робочої швидкості, умов навколишнього середови- ща та інших факторів.

287 - 009 - 28.10.2022 391LB 146 LB 246E

Тип змащування двигуна Бризкання Бризкання Місткість паливного бака, л 1,0 0,9 Місткість бака для мастила, л 0,5 0,5 Моторна олива

Маса з порожніми баками, кг 22 23,5 Випромінювання шуму

Рівень звукової потужності, дБ (A) 92 92 Гарантований рівень звукової потужності, L

дБ(A) 94 94 Рівні звуку

Рівень звукового тиску у вусі оператора, дБ(А) 79 79 Рівні вібрації

Вібрація верхньої ручки, м/с

3,4 3,4 Різальне обладнання Висота зрізання, мм 35–70 35–70 Ширина зрізання, мм 460 460 Система скошування Bioclip

Стандартне лезо Mulch 5839740-10 Mulch 5839740-10 Система запуску Електричний стартер Ні Так Акумулятор - Літій-іонний, 12В/ 15,7Вт·год

У разі використання оливи SAE-30 за температури нижче +5°C існує ризик недостатнього змащування двигуна. Це може призвести до пошкодження двигуна. Дивіться розділ Заміна моторної оливи на сто- рінці 387 для отримання відомостей щодо оливи для низьких температур.

Випромінювання шуму в середовище, виміряне як звукова потужність (L

), відповідає директиві ЄС 2000/14/EC.

Заявлені дані про рівень звукового тиску мають стандартну статистичну розбіжність (стандартне відхи- лення) у 1,2дБ(A).

Заявлені дані щодо рівня вібрації мають стандартну статистичну розбіжність (стандартне відхилення) у 0,2м/с

392 287 - 009 - 28.10.2022Декларація відповідності Декларація відповідності ЄС Ми, компанія Husqvarna AB, SE-561 82 Huskvarna, Швеція, тел.: [phone], заявляємо під свою виключну відповідальність, що представлений виріб: Опис Газонокосарка Бренд Husqvarna Тип/ модель LB 146, LB 246E Ідентифікація Серійні номери за 2022рік і пізніше повністю відповідає таким директивам і нормам ЄС:

2006/42/EC «Про механічне обладнання» 2014/30/EU «Про електромагнітну сумісність» 2000/14/EC «Про виділення шуму в навколишнє середовище» 2011/65/EU «Про обмеження використання деяких небезпечних речовин в електричному й елек- тронному обладнанні» і що до нього застосовуються вказані далі узгоджені стандарти та/або технічні специфікації: EN ISO 5395-1:2013+A1:2018, EN ISO 5395-2:2013+A1:2016+A2:2017, EN ISO 12100:2010,

EN 55012:2007+A1:2009, EN IEC 63000:2018

Уповноважений орган: Компанія 0404, RISE SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden підтвердила відповідність директиві ради ЄС 2000/14/EC, процедура оцінки відповідності: ДодатокVI. Відомості стосовно випромінювання шуму дивіться в

Технічні характеристики на сторінці 391

Huskvarna, 2022-10-12 Клас Лосдал (Claes Losdal), директор із питань розвитку/ продукції для садівництва, Husqvarna AB Відповідальний за технічну документацію
