LIETOŠANAS INSTRUKCIJA LB 246E HUSQVARNA

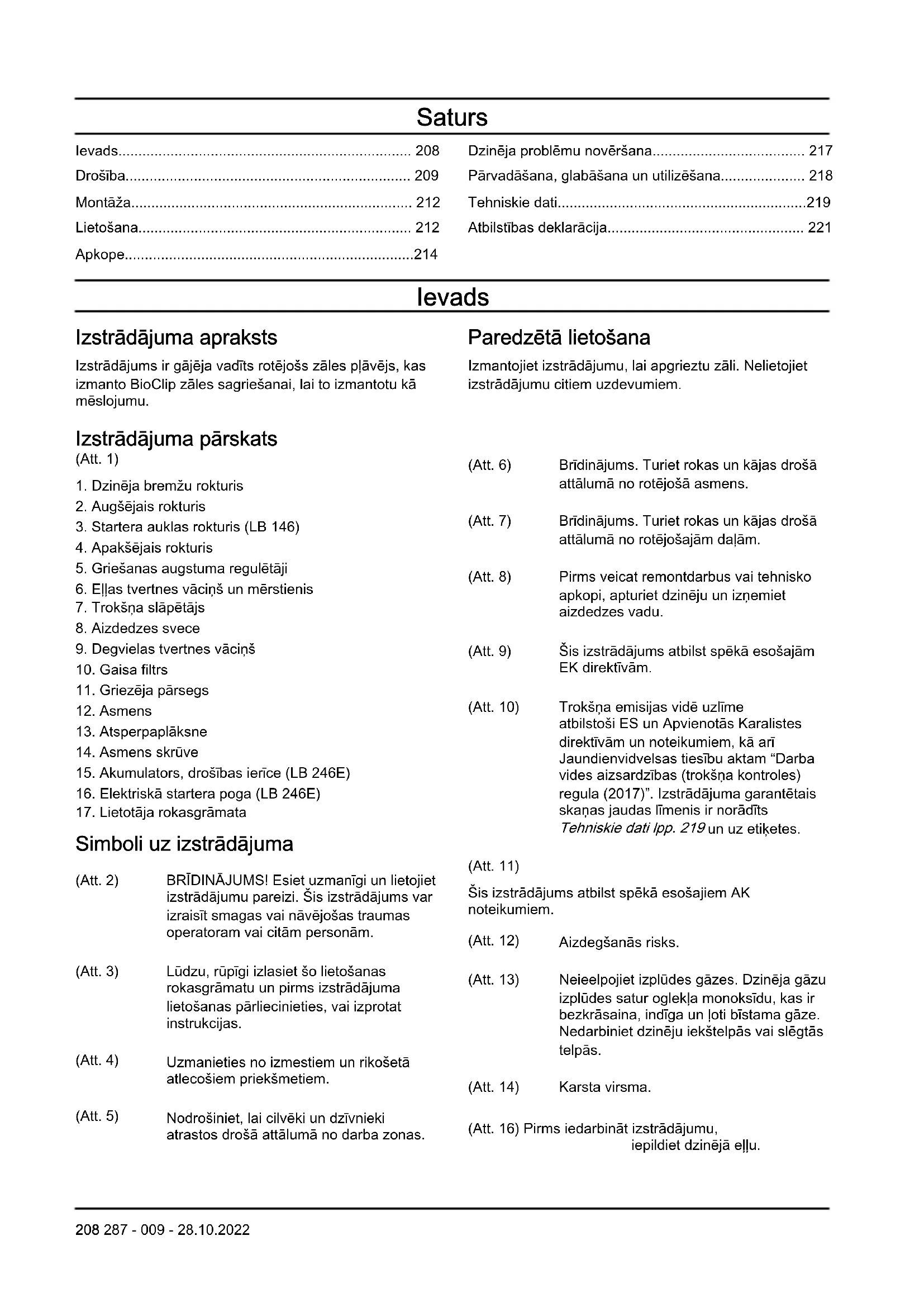

LV Lietošanas pamācība

levads	208
Drošība	209
Montāža	212
Lietošana	212
Apkope	214

Dzinēja problēmu novēršana	217
Pārvadāšana, glabāšana un utilizēšana	218
Tehniskie dati	219
Atbilstības deklarācija	221

levads

Izstrādājuma apraksts

Izstrādājums ir gājēja vadīts rotējošs zāles plāvējs, kas izmanto BioClip zāles sagriešanai, lai to izmantotu kā mēslojumu.

Izstrādājuma pārskats

(Att. 1)

1. Dzinēja bremžu rokturis
2. Augšējais rokturis
3. Startera auklas rokturis (LB 146)
4. Apakšējais rokturis
5. Griešanas augstuma regulētāji
6. Ellas tvertnes vāciņš un mērstienis
7. Trokšna slāpētājs
8. Aizdedzes svece
9. Degvielas tvertnes vāciņš
10. Gaisa filtrs
11. Griezēja pārsegs
12. Asmens
13. Atsperpaplāksne
14. Asmens skrūve
15. Akumulators, drošības ierīce (LB 246E)
16. Elektriskā startera poga (LB 246E)
17. Lietotāja rokasgrāmata

Simboli uz izstrādājuma

(Att. 2)	BRĪDINĀJUMS! Esiet uzmanīgi un lietojiet izstrādājumu pareizi. Šis izstrādājums var izraisīt smagas vai nāvējošas traumas operatoram vai citām personām.
(Att. 3)	Lūdzu, rūpīgi izlasiet šo lietošanas rokasgrāmatu un pirms izstrādājuma lietošanas pārliecinieties, vai izprotat instrukcijas.
(Att. 4)	Uzmanieties no izmestiem un rikošetā atlecošiem priekšmetiem.
(Att. 5)	Nodrošiniet, lai cilvēki un dzīvnieki atrastos drošā attālumā no darba zonas.

Paredzētā lietošana

Izmantojiet izstrādājumu, lai apgrieztu zāli. Nelietojiet izstrādājumu citiem uzdevumiem.

(Att. 6)	Brīdinājums. Turiet rokas un kājas drošā attālumā no rotējošā asmens.
(Att. 7)	Brīdinājums. Turiet rokas un kājas drošā attālumā no rotējošajām daļām.
(Att. 8)	Pirms veicat remontdarbus vai tehnisko apkopi, apturiet dzinēju un izņemiet aizdedzes vadu.
(Att. 9)	Šis izstrādājums atbilst spēkā esošajām EK direktīvām.
(Att. 10)	Trokšņa emisijas vidē uzļīme atbilstoši ES un Apvienotās Karalistes direktīvām un noteikumiem, kā arī Jaundienvidvelsas tiesību aktam “Darba vides aizsardzības (trokšņa kontroles) regula (2017)”. Izstrādājuma garantētais skaņas jaudas līmenis ir norādīts Tehniskie dati lpp. 219 un uz etiketes.

(Att. 11)

Šis izstrādājums atbilst spēkā esošajiem AK noteikumiem.

(Att. 12) Aizdegšanās risks.

(Att. 13) Neieelpojiet izplūdes gāzes. Dzinēja gāzu izplūdes satur oglekļa monoksīdu, kas ir bezkrāsaina, indīga un ľoti bīstama gāze. Nedarbiniet dzinēju iekštelpās vai slēgtās telpās.

(Att. 14) Karsta virsma.

(Att. 16) Pirms iedarbināt izstrādājumu, iepildiet dzinējā e||u.

(Att. 17) ledarbināšanas darbības modelim LB 146: Bīdiet dzinēja bremžu rokturi uz leju un velciet startera auklas rokturi.

(Att. 18) ledarbināšanas darbības mo- delim LB 246E: Bīdiet dzinēja bremžu rokturi uz leju un no- spiediet iedarbināšanas pogu.

(Att. 15) Skenējams kods.

Piezīme: Pārējie uz izstrādājuma norādītie simboli/uzlīmes attiecas uz citu tirdzniecības nozaru sertifikācijas prasībām.

Atbildība par izstrādājuma kvalitāti

Saskaṇā ar likumiem par izstrādājuma kvalitāti mēs neuzņemamies atbildību par bojājumiem, ko radījis mūsu izstrādājums, ja:

• ir veikts nepareizs izstrādājuma remonts;
• izstrādājuma remonts ir veikts, izmantojot detaļas, ko nav nodrošinājis vai apstiprinājis ražotājs;
• izstrādājumam tiek pievienots piederums, ko nav nodrošinājis vai apstiprinājis ražotājs;
• izstrādājuma remonts nav veikts pilnvarotā remontdarbnīcā vai pie pilnvarota speciālista.

Euro V emisija

BRĪDINĀJUMS: Motora atvēršana anulē šī kēdes zāga ES tipa apstiprinājumu.

Drošība

Drošības definīcijas

Brīdinājumi, norādes “Uzmanību!” un piezīmes tiek izmantotas, lai izceltu īpaši svarīgas lietotāja rokasgrāmatas daļas.

BRĪDINĀJUMS: Tiek izmantota tad, ja rokasgrāmatā sniegto instrukciju neievērošanas dēļ operatoram vai blakus esošajām personām draud traumu vai nāves risks.

IEVĒROJIET: Tiek izmantota tad, ja rokasgrāmatā sniegto instrukciju neievērošanas dēļ rodas izstrādājuma, citu materiālu vai blakus esošās teritorijas bojājuma risks.

Piezīme: Tiek izmantota, lai sniegtu plašāku informāciju, kas nepieciešama attiecīgajā situācijā.

Vispārīgi norādījumi par drošību

BRĪDINĀJUMS: Pirms sākat lietot izstrādājumu, izlasiet tālāk izklāstītās brīdinājuma instrukcijas.

• Šis izstrādājums ir bīstams, ja to lieto nepareizi vai ja nerīkojaties piesardzīgi. Drošības instrukciju neievērošana var izraisīt traumas vai nāvi.
• Šis izstrādājums darbības laikā rada elektromagnētisko lauku. Noteiktos apstāklos šis

lauks var traucēt aktīvā vai pasīvā medicīniskā implantāta darbību. Lai samazinātu nopietnas traumas gūšanas vai dzīvības zaudēšanas risku, mēs iesakām personām, kam ir medicīniskie implantāti, pirms šī izstrādājuma lietošanas konsultēties ar savu ārstu un medicīniskā implantāta ražotāju.

• Vienmēr rīkojieties piesardzīgi un saprātīgi. Ja neesat drošs par to, kā izmantot šo izstrādājumu konkrētā situācijā, pārtrauciet darbu un sazinieties ar savu Husqvarna izplatītāju, pirms turpināt.
• Paturiet prātā, ka operators ir atbildīgs par negadījumiem, kuros iesaistītas citas personas.
  • Gādājiet, lai izstrādājums ir tīrs. Pārliecinieties, ka varat skaidri izlasīt zīmes un uzlīmes.
• Nelaujiet nevienai personai izmantot izstrādājumu, ja neesat pārliecinājies, ka šī persona ir izlasījusi un izprot lietotāja rokasgrāmatas saturu.
• Neļaujiet bērniem lietot šo izstrādājumu.
• Bērni nedrīkst atrasties darba zonā. Tuvumā vienmēr jābūt pieaugušajam.
• Neļaujiet lietot izstrādājumu personali, kas nav iepazinusies ar lietošanas norādījumiem.
• Ja izstrādājumu izmanto persona ar samazinātām fiziskajām vai garīgajām spējām, vienmēr uzraugiet šo personu. Tuvumā vienmēr jābūt pieaugušajam.
• Neizmantojiet šo izstrādājumu, ja esat noguris, slims vai esat alkohola, narkotiku vai medikamentu izraisītā reibumā. Šāds stāvoklis negatīvi ietekmē jūsu redzi, modrību, koordināciju un spriestspēju.
• Neizmantojiet izstrādājumu, ja tas ir bojāts.
• Neveiciet izmainas šajā izstrādājumā un neizmantojiet to, ja ir iespējams, ka citas personas tajā ir veikušas izmainas.

- Nemainiet noregulēto dzinēja apgriezienu skaitu

Darba zonas drošība

BRĪDINĀJUMS: Pirms sākat lietot izstrādājumu, izlasiet tālāk izklāstītās brīdinājuma instrukcijas.

• Pirms izmantojat izstrādājumu, noņemiet no darba zonas priekšmetus, piemēram, zarus, žagarus un akmeņus.
• Priekšmeti, kas saskaras ar griešanas ierīci, var atlēkt un nodarīt kaitējumu personām vai citiem priekšmetiem. Gādājiet, lai citi cilvēki un dzīvnieki atrastos drošā attālumā no izstrādājuma.
• Nekad neizmantojiet izstrādājumu sliktos laikapstāklos, piemēram, miglā, lietū, stiprā vējā, lielā aukstumā un pastāvot zibenōšanas riskam. Izstrādājuma izmantošana sliktos laikapstāklos vai mitrā vai slapjā vietā ir nogurdinoša. Slikti laikapstākļi var izraisīt bīstamus apstākļus, piemēram, slidenas virsmas.
• Pārliecinieties, vai nav personu, priekšmetu un situāciju, kas varētu kavēt izstrādājuma drošu darbību.
• Uzmanīgi skatieties, vai nav škēršļu, piemēram, sakņu, akmeņu, zaru, bedru un grāvju. Garā zālē var atrasties dažādi škēršļi.
• Płaušana uz nogāzēm var būt bīstama. Neizmantojiet izstrādājumu uz virsmas, kuras slīpums pārsniedz 15°.
• Uz nogāzēm izstrādājumu izmantojiet garenvirzienā. Nepļaujiet uz augšu un uz leju.
• Esiet uzmanīgi, kad tuvojaties stūriem, aiz kuriem nekas nav redzams, un priekšmetiem, kas aizsedz skaidru skatu.

Darba drošība

BRĪDINĀJUMS: Pirms sākat lietot izstrādājumu, izlasiet tālāk izklāstītās brīdinājuma instrukcijas.

• Izmantojiet šo izstrādājumu tikai zālienu plaušanai. Izstrādājumu nav atļauts izmantot citu darbu veikšanai.
• Lietojiet individuālos aizsardzības līdzekļus. Skatiet šeit: Individuālie aizsarglīdzekļi lpp. 210.
• Pārliecinieties, vai zināt, kā ārkārtas situācijā ātri apturēt dzinēju.
• Nekad neiedarbiniet dzinēju slēgtās telpās vai uzliesmojošu materiālu tuvumā. Dzinēja izplūdes gāzes ir karstas, un tajās var būt dzirksteles, kas var izraisīt ugunsgrēku.
• Nedarbiniet izstrādājumu, ja asmens un visi pārsegi nav piestiprināti pareizi. Nepareizi piestiprināts asmens var klūt valīgs un izraisīt traumas personal.
• Pārliecinieties, ka asmens neatsitas pret priekšmetiem, piemēram, akmeņiem un saknēm.

Tas var sabojāt asmeni un saliekt dzinēja vārpstu. Saliekts asmens izraisa stipru vibrāciju un rada ľoti lielu risku, ka asmens klūst valīgs.

• Ja asmens saskaras ar priekšmetu vai rodas spēcīgas vibrācijas, nekavējoties izslēdziet izstrādājumu. Atvienojiet aizdedzes vadu no aizdedzes sveces. Pārbaudiet, vai izstrādājumā nav bojājumu. Novērsiet bojājumus vai ľaujiet pilnvarotā servisa pārstāvim veikt remontu.
• Nekad nepiestipriniet dzinēja bremžu rokturi pastāvīgi rokturim, kad dzinējs ir iedarbināts.
• Novietojiet izstrādājumu uz stabilas, līdzenas virsmas un iedarbiniet to. Pārliecinieties, vai asmens nepieskaras zemei vai citiem priekšmetiem.
• Darbinot izstrādājumu, vienmēr stāviet aiz tā.
• Darbinot izstrādājumu, raugiet, lai visi četri riteni atrodas uz zemes un turiet rokturi ar abām rokām. Turiet rokas un kājas drošā attālumā no rotējošajiem asmeņiem.
• Nekad nenolieciet izstrādājumu dzinēja darbības laikā.
• Esiet piesardzīgs, velkot izstrādājumu uz aizmuguri.
• Nekad neceliet izstrādājumu uz augšu dzinēja darbības laikā. Ja jums jāpaceļ izstrādājums, vispirms izslēdziet dzinēju un atvienojiet aizdedzes vadu no aizdedzes sveces.
• Neejiet atmuguriski izstrādājuma lietošanas laikā.
• Izslēdziet dzinēju, kad pārvietojaties pa teritorijām, ko neklāj zāle, piemēram, pa grants, akmens vai asfalta celiniem.
• Nekad neskrieniet ar izstrādājumu dzinēja darbības laikā. Darbinot izstrādājumu, vienmēr ejiet.
• Apturiet dzinēju, pirms maināt griešanas augstumu. Nekad nemēginiet veikt regulēšanas darbus dzinēja darbības laikā.
• Nekad neatstājiet izstrādājumu bez uzraudzības dzinēja darbības laikā. Izslēdziet dzinēju un pārliecinieties, vai griešanas ierīce nerotē.

Norādījumi par drošu darbu

Individuālie aizsarglīdzekļi

BRĪDINĀJUMS: Pirms sākat lietot izstrādājumu, izlasiet tālāk izklāstītās brīdinājuma instrukcijas.

• Šādi līdzekļi nevar pilnībā novērst traumu gūšanas risku, taču samazina traumu smaguma pakāpi, ja negadījums tomēr notiek. ľaujiet izplatītājam palīdzēt jums izvēlēties pareizo aprīkojumu.
• Ja trokšna limenis ir augstaks par 85 dB, izmantojiet dzirdes aizsarglidzeklus.
• Velciet izturīgus zābakus vai kurpes, kas neslīd. Nevelciet valējas kurpes un neejiet ar basām kājām.
• Velciet izturīgas garās bikses.
• Vajadzības gadījumā izmantojiet aizsargcimdus, piemēram, piestiprinot, pārbaudot vai tīrot griešanas aprīkojumu.

Izstrādājuma drošības ierīces

BRĪDINĀJUMS: Pirms izstrādājuma lietošanas izlasiet tālāk izklāstītos brīdinājumus.

• Nelietojiet izstrādājumu, ja ir bojātas drošības ierīces.
• Regulāri pārbaudiet drošības ierīces. Ja drošības ierīces ir bojātas, sazinieties ar Husqvarna apkopes dienesta pārstāvi.
  • Nepārveidojiet drošības ierīces

Griezēja pārsega pārbaude

Griezēja pārsegs samazina izstrādājuma vibrācijas un asmens radītu ievainojumu gūšanas risku.
- Pārbaudiet griezēja pārsegu, lai pārliecinātos, vai nav bojājumu, piemēram, plaisu.

BRĪDINĀJUMS: Defektīvs akumulators samazina izstrādājuma drošumu. Izmantojiet tikai tādu akumulatoru, ko ir apstiprinājis ražotājs.

Akumulators nodrošina strāvu elektriskajai iedarbināšanai un ir drošības ierīce, kas novērš nejaušu iedarbināšanu. Iznemiet akumulatoru, kad nelietojat izstrādājumu un kad jūs atstājat to bez uzraudzības.

Dzinēja bremžu roktura pārbaude

Dzinēja bremžu rokturis aptur dzinēju. Atlaižot dzinēja bremžu rokturi, dzinējs apstājas.

- ledarbiniet dzinēju un pēc tam atlaidiet dzinēja bremžu rokturi. Ja dzinējs neapstājas trīs sekundēs, lieciet pilnvarotā Husqvarna servisa pārstāvim noregulēt dzinēja bremzes. (Att. 19)

Slāpētājs

Slāpētājs maksimāli mazina troksni un novirza motora izplūdes gāzes prom no operatora.

Nelietojiet izstrādājumu, ja slāpētājs nav piestiprināts vai ir bojāts. Bojāts slāpētājs palielina trokšņa līmeni un aizdegšanās risku.

BRĪDINĀJUMS: Lietošanas laikā, tūlīt pēc tās un tad, kad dzinējs darbojas tukšgaitā, slāpētājs ľoti uzkarst. Lai novērstu aizdegšanos, esiet piesardzīgs uzliesmojošu materiālu un/vai gāzu tuvumā.

Trokšna slāpētāja pārbaude

- Regulāri pārbaudiet slāpētāju, lai pārliecinātos, ka tas ir pareizi piestiprināts un nav bojāts.

Drošības norādījumi, rīkojoties ar degvielu

BRĪDINĀJUMS: Pirms sākat lietot izstrādājumu, izlasiet tālāk izklāstītās brīdinājuma instrukcijas.

• Nelietojiet izstrādājumu, ja uz tā ir degviela vai dzinēja ella. Notīriet nevēlamo degvielu/elleru un laujiet izstrādājumam nožūt.
• Ja degviela ir nokļuvusi uz apģērba, nekavējoties pārgērbieties.
• Neļaujiet degvielai nonākt uz ķermeņa, jo tā var izraisīt savainojumus. Ja degviela ir nonākusi uz ķermeņa, izmantojiet ziepes un ūdeni, lai to nomazgātu.
• Nelietojiet izstrādājumu, ja dzinējā ir sūce. Regulāri pārbaudiet, vai dzinējam nav radusies sūce.
• Rīkojoties ar degvielu, esiet uzmanīgs. Degviela ir viegli uzliesmojoša, tās tvaiki ir sprādzienbīstami, un var izraisīt savainojumus vai nāvi.
• Neieelpojiet degvielas tvaikus, jo tie var izraisīt savainojumus. Pārliecinieties, vai gaisa plūsma ir pietiekama.
• Nesmēkējiet degvielas vai dzinēja tuvumā.
• Nenovietojiet siltus objektus degvielas vai dzinēja tuvumā.
• Nepievienojiet degvielu dzinēja darbības laikā.
• Pirms degvielas uzpildes pārliecinieties, vai dzinējs ir atdzisis.
• Pirms uzpildes lēni atveriet degvielas tvertnes vāciņu un uzmanīgi izlaidiet spiedienu.
• Neveiciet dzinēja degvielas uzpildi telpās. Nepietiekama gaisa plūsma var izraisīt savainojumus vai nāvi, nosmokot vai saindējoties ar oglekļa monoksīdu (tvana gāzi).
• Pilnībā piegrieziet degvielas tvertnes vāciņu. Ja degvielas tvertnes vāciņš nav piegriezts, pastāv aizdegšanās risks.
• Pirms iedarbināšanas pārvietojiet izstrādājumu vismaz 3 m (10 pēdas) no vietas, kur piepildījāt tvertni.
• Nepiepildiet degvielas tvertni pilnībā. Siltuma ietekmē degviela izplešas. Atstājiet degvielas tvertnes augšdaļu tukšu.

Norādījumi par drošu apkopi

BRĪDINĀJUMS: Pirms sākat lietot izstrādājumu, izlasiet tālāk izklāstītās brīdinājuma instrukcijas.

• Dzinēja gāzu izplūdes satur oglekļa monoksīdu, kas ir bezkrāsaina, indīga un loti bīstama gāze. Nedarbiniet dzinēju iekštelpās vai slēgtās telpās.

• Pirms veicat izstrādājuma apkopi, vispirms izslēdziet dzinēju un atvienojiet aizdedzes vadu no aizdedzes sveces. Modelim LB 246E izņemiet arī akumulatoru.

• Veicot griešanas aprīkojuma apkopi, velciet aizsargcimdus. Asmens ir ľoti ass, un ar to var viegli sagriezties.

• Piederumi un pārveidojumi izstrādājumā, kurus ražotājs nav apstiprinājis, var izraisīt nopietnas traumas vai nāvi. Nepārveidojiet izstrādājumu. Izmantojiet tikai tādus piederumus, ko ir apstiprinājis ražotājs.

• Ja apkope netiek veikta pareizi un regulāri, traumu gūšanas risks un bojājumu izstrādājumam risks palielinās.

• Veiciet tikai to apkopi, kas norādīta īpašnieka rokasgrāmatā. Visi pārējie apkopes darbi jāveic pilnvarotā Husqvarna servisa pārstāvim.

• Laujiet pilnvarotā Husqvarna servisa pārstāvim regulāri veikt izstrādājuma apkopi.
• Nomainiet bojātās, nodilušās un salūzušās detaļas.

Montāža

levads

BRĪDINĀJUMS: Pirms montējat izstrādājumu, izlasiet nodalu par drošību un pārliecinieties, vai saprotat to.

BRĪDINĀJUMS: Noņemiet aizdedzes sveces vadu no aizdedzes sveces, pirms montējat izstrādājumu.

Roktura montāža

BRĪDINĀJUMS: Modelim LB 246E izņemiet akumulatoru.

1. levietojiet augšējo rokturi apakšējā rokturī un cieši pievelciet fiksatorus (A), paplāksnes (B) un skrūves (C) labajā un kreisajā pusē. (Att. 20)

IEVĒROJIET: Pārliecinieties, vai troses nesapinas un netiek bojātas.

1. Salokiet rokturi uz augšu. (Att. 21)

2. Novietojiet balstu atverē uz griešanas korpusa pārsega. (Att. 22)

3. Piestipriniet abus apturus, kas blokē balstu un rokturi. lebīdiet tos pilnībā savā pozīcijā. (Att. 23)

Piezīme: Ir 2 apturi, viens ir apzīmēts ar H, bet otrs — ar V. Novietojiet apturi, kas apzīmēts ar H,

labajā pusē, bet apturi, kas apzīmēts ar V, kreisajā pusē.

IEVĒROJIET: Nedarbiniet izstrādājumu, ja abi apturi nav piestiprināti.

Roktura augstuma regulēšana

1. Izņemiet roktura balstu no apakšējā roktura. (Att. 24)
   a) levietojiet roktura balstu augšējā atverē (A), lai samazinātu roktura augstumu.
   b) levietojiet roktura balstu apakšējā atverē (B), lai palielinātu roktura augstumu. (Att. 25)

Produkta novietošana transportēšanas pozīcijā

1. Atlaidiet fiksatorus. (Att. 26)
2. Atlaidiet balstu. (Att. 27)
3. Nolokiet apakšējo rokturi un balstu uz priekšu. (Att. 28)
4. Nolokiet augšējo rokturi uz aizmuguri.

Izstrādājuma novietošana darbības pozīcijā

1. Nolokiet augšējo rokturi uz priekšu.
2. Nolokiet apakšējo rokturi uz aizmuguri vertikālā pozīcijā. (Att. 29)
3. levietojiet balstu atverē. (Att. 30)
4. Nolokiet augšējo rokturi uz augšu.
5. Pilnībā pievelciet fiksatorus.

Lietošana

levads

BRĪDINĀJUMS: Pirms sākat darbu ar produktu, izlasiet nodalų par drošību un pārliecinieties, vai saprotat to.

Husqvarna Connect

Husqvarna Connect ir bezmaksas lietotne jūsu mobilajai ierīcei. Lietotne Husqvarna Connect nodrošina paplašinātas funkcijas jūsu Husqvarna izstrādājumam:

- Paplašināta izstrādājuma informācija.

- Informācija par izstrādājuma daļām un apkopi un palīdzība ar to.

Lai sāktu izmantot Husqvarna Connect

1. Lejupielādējiet lietotni Husqvarna Connect savā mobilajā ierīcē.
2. Registrējieties Husqvarna Connect lietotnē.
3. Izpildiet Husqvarna Connect lietotnē sniegtos norādījumus, lai pievienotu un registrētu izstrādājumu.

Piezīme: Lietotne Husqvarna Connect nav pieejama lejupielādei visos regionos. Lai iegūtu plašāku informāciju, sazinieties ar apkopes sniedzēju.

Pirms izstrādājuma lietošanas

1. Uzmanīgi izlasiet lietotāja rokasgrāmatu un pārliecinieties, vai izprotat instrukcijas.
2. Pārbaudiet griešanas aprīkojumu, lai pārliecinātos, vai tas ir pareizi piestiprināts un noregulēts. Skatiet: Griešanas aprīkojuma pārbaudīšana lpp. 215.
3. Pārbaudiet ellas līmeni un nepieciešamības gadījumā pielejiet motorellu. Skatiet: Ellas līmeņa pārbaude lpp. 215.
4. Uzpildiet degvielas tvertni. Skatiet: Degvielas uzpildišana lpp. 213

Degvielas uzpildīšana

Ja iespējams, izmantojiet zemu emisiju/alkilātu degvielu. Ja zemu emisiju/alkilātu benzīns nav pieejams, izmantojiet kvalitatīvu bezsvina benzīnu vai svinu saturošu benzīnu, kura oktānskaitlis ir vismaz 90.

IEVĒROJIET: Neizmantojiet benzīnu, kura oktānskaitlis ir mazāks par 90 RON (87 AKI). Pretējā gadījumā produktu var sabojāt.

1. Lēni atveriet degvielas tvertnes vāciņu, lai samazinātu spiedienu.
2. Lēni uzpildiet ar degvielas kannu. Ja esat izšlakstijis degvielu, notīriet to ar drāniņu un ľaujiet atlikušajai degvielai nožūt.
3. Satīriet ap degvielas tvertnes vāciņu.
4. Pilnībā aizskrūvējiet degvielas tvertnes vāciņu. Ja degvielas tvertnes vāciņš nav piegriezts, pastāv aizdegšanās risks.
5. Pirms iedarbināšanas pārvietojiet izstrādājumu vismaz 3 m (10 pēdu) attālumā no vietas, kur veicāt uzpildi.

Pļaušanas augstuma regulēšana

- Izbīdiet vārpstu laukā un bīdiet to pareizajā pozīcijā visiem 4 riteniem. (Att. 31)

IEVĒROJIET: Neiestatiet griešanas augstumu pārāk zemu. Ja zāliena virsma nav līdzena, asmeņi var saskarties ar zemi.

Izstrādājuma iedarbināšana

- Pārliecinieties, vai aizdedzes vads ir pievienots aizdedzes svecei.

Manuāla iedarbināšana (LB 146)

1. Stāviet aiz izstrādājuma.
2. Turiet dzinēja bremžu rokturi pretī augšējai roktura daļai. (Att. 32)
3. Turiet startera auklas rokturi ar labo roku.
4. Lēni velciet startera auklu, līdz sajūtat pretestību.
5. Lai iedarbinātu dzinēju, spēcīgi to pavelciet.

BRĪDINĀJUMS: Netiniet startera auklu ap roku.

Elektriskā iedarbināšana (LB 246E)

1. Pārliecinieties, vai akumulators ir uzlādēts. Skatiet: Akumulators (LB 246E) lpp. 216.
2. Piestipriniet akumulatoru pie dzinēja. Atskanot klikšķim, akumulators automātiski nofiksējas. (Att. 33)
3. Stāviet aiz izstrādājuma un turiet dzinēja bremžu rokturi (A) piespiestu pie augšējā roktura. (Att. 34)
4. Nospiediet un 3–5 sekundes turiet nospiestu elektropiedziņas iedarbināšanas pogu. Dzinējs iedarbojas.

Piezīme: Ja dzinējs neiedarbojas, nogaidiet minūti un mēģiniet vēlreiz iedarbināt izstrādājumu.

Izstrādājuma apturēšana

- Lai apturētu dzinēju, atlaidiet dzinēja bremžu rokturi.

Akumulatora iznemšana (LB 246E)

Lai novērstu nejaušu dzinēja iedarbināšanu, izņemiet akumulatoru, kad izstrādājums netiek izmantots.

- Nospiediet blokēšanas pogu (A) un izvelciet akumulatoru, velkot taisni. (Att. 35)

Laba rezultāta panākšana

- Vienmēr lietojiet tikai asus asmeņus. Lietojot trulu asmeni, plaušanas rezultāts ir nevienmērīgs, un nopļautā zāles virsma klūst dzeltena. Ass asmens ari patērē mazāk energijas nekā truls asmens.

- Nepłaujiet vairāk par ½ no zāles garuma. Vispirms płaujiet ar lielu płaušanas augstuma iestatījumu. Pārbaudiet rezultātu un nolaidiet płaušanas augstumu līdz pieņemamam līmenim. Ja zāle ir ľoti gara, płaujiet lēni un, ja nepieciešams, dariet to divreiz.

• Katru reizi plaujiet dažādos virzienus, lai zālienā neatstātu svītras.
• Uzturiet plaušanas pârsegu tîru. Zâles un netīrumu uzkrāšanās plaušanas pârsega iekšpusē var pasliktināt plaušanas rezultātu. Skatiet: Griešanas pârsega iekšējās virsmas tīrīšana lpp. 215.

Apkope

levads

BRĪDINĀJUMS: Pirms veicat apkopi, izlasiet nodalu par drošību un pārliecinieties, vai izprotat to.

Lai veiktu visus izstrādājuma apkopes un remonta darbus, ir nepieciešama īpaša apmācība. Mēs garantējam profesionāla remonta un apkopes pieejamību. Ja jūsu izplatītājs nav servisa pārstāvis, vērsieties pie viņa, lai iegūtu informāciju par tuvāko servisa pārstāvi.

Papildinformāciju skatiet šeit: .

Apkopes grafiks

IEVĚROJIET: Sasverot šo izstrādājumu, nodrošiniet, lai gaisa filtrs būtu

pavērsts augšup, nevis pret zemi. Pastāv risks izraisīt dzinēja bojājumus.

IEVĒROJIET: Modeliem ar elektropiedziņas iedarbināšanu izņemiet akumulatoru pirms apkopes, remonta vai izstrādājuma tīrīšanas.

Apkopes intervāli tiek aprēkināti atbilstoši izstrādājuma ikdienas lietošanai. Intervāli mainās, ja izstrādājumu neizmanto ikdienā.

Apkopei, kas atzimēta ar zīmi *, skatiet instrukcijas sadaļā lzstrādājuma drošības ierīces lpp. 211.

Apkope Katru dienu Reizi mēnesī Katru sezonu
Veiciet vispārīgu pārbaudi X
Pārbaudiet ellas līmeni X
Nomainiet ellu (pirmo reizi pēc 5 h lietošanas, pēc tam — ik pēc 50 h lietošanas)99			X
Izstrādājuma tīrīšana X
Pārbaudiet griešanas aprīkojumu X
Pārbaudiet griešanas pārsegu* X
Pārbaudiet dzinēja bremžu rokturi* X
Pārbaudiet slāpētāju* X
Pārbaudiet aizdedzes sveci. Ja nepieciešams, notīriet vai nomainiet aizdedzes sveci			X
Pārbaudiet gaisa filtru X
Iztīriet gaisa filtru100		X
Nomainiet gaisa filtru. X
Pārbaudiet degvielas sistēmu X
Notīriet cilindra dzesēšanas spārniņus X

Vispārējās pārbaudes veikšana

- Pārliecinieties, vai visi uzgriežni un skrūves uz izstrādājuma ir pareizi pievilkti.

Produkta tīrīšana no ārpuses

• Izmantojiet suku, lai notīrītu lapas, zāli un netīrumus.
• Pārliecinieties, vai gaisa ieplūde dzinēja augšpusē nav blokēta.
• Produktu nedrikst skalot ar augstspiediena üdens strūklu.
• Ja izstrādājuma tīrīšanai izmantojat ūdeni, nelejiet to tieši uz dzinēja.

Griešanas pârsega iekšējās virsmas tīrīšana

1. Iztukšojiet degvielas tvertni.
2. Sagāziet izstrādājumu. Pārliecinieties, vai aizdedzes svece ir virzienā uz augšu.

IEVĚROJIET: Novietojot izstrādājumu ar gaisa filtru uz leju, var sabojāt dzinēju.

1. Ar šlūteni noskalojiet griešanas pārsega iekšējo virsmu.

Griešanas aprīkojuma pārbaudīšana

BRĪDINĀJUMS: Lai novērstu nejaušu palaišanu, atvienojiet aizdedzes vadu no aizdedzes sveces.

BRĪDINĀJUMS: Veicot griešanas aprīkojuma apkopi, velciet aizsargcimdus. Asmens ir ľoti ass, un ar to var viegli sagriezties.

1. Pārbaudiet, vai griešanas aprīkojums nav bojāts vai ieplaisājis. Vienmēr nomainiet bojātu griešanas ierīci.
2. Apskatiet asmeni, lai redzētu, vai tas nav bojāts vai truls.

Piezīme: Vajadzības gadījumā pēc asmens uzasināšanas to balansējiet. Laujiet servisa centram asināt, nomainīt un balansēt asmeni. Ja saskaraties ar šķērsli, kas liek izstrādājumam apstāties, nomainiet bojāto asmeni. Lai apkopes centra pārstāvis novērtē, vai asmens ir jāuzasina, vai ari tas ir jānomaina.

Asmens nomainišana

1. Blokējiet asmeni ar koka klucīti. (Att. 36)
2. Izskrūvējiet asmens skrūvi un noņemiet atsperpaplāksni.
3. Nonemiet asmeni.
4. Pārbaudiet asmens atbalstu un asmens skrūvi, lai redzētu, vai nav bojājumu.
5. Pārbaudiet dzinēja vārpstu, lai pārliecinātos, vai tā nav saliekta.
6. Kad piestiprināt jauno asmeni, vērsiet asmens saliektos galus griešanas pārsega virzienā. (Att. 37)
7. Pārliecinieties, vai asmens ir salāgots ar dzinēja vārpstas centru.
8. Blokējiet asmeni ar koka klucīti. Piestipriniet atsperpaplāksni un piegrieziet skrūvi un paplāksni ar 35-40 Nm griezes momentu. (Att. 38)
9. Ar roku pagrieziet asmeni un pārbaudiet, vai tas griežas brīvi.

BRĪDINĀJUMS: Uzvelciet biezus cimdus. Asmens ir loti ass, un ar to var viegli sagriezties.

1. ledarbiniet izstrādājumu, lai pārbaudītu asmeni. Ja asmens nav pareizi piestiprināts, izstrādājums vibrē vai plaušanas rezultāts nav apmierinošs.

Ellas līmeņa pārbaude

IEVĒROJIET: Pārāk zems ellas līmenis var izraisīt dzinēja bojājumus. Pirms iedarbināt izstrādājumu, pārbaudiet ellas līmeni.

1. Novietojiet izstrādājumu uz līdzenas virsmas.
2. Noņemiet eļļas tvertnes vāciņu ar piestiprināto mērstieni.
3. Notīriet no mērstieņa eļļu.
4. levietojiet mērstieni pilnībā ellas tvertnē, lai iegūtu pareizu priekšstatu par ellas līmeni.
5. Iznemiet mērstieni.
6. Pārbaudiet ellas līmeni uz mērstieņa.
7. Ja ellas limenis ir pārāk zems, uzpildiet dzinēja ellu un pārbaudiet ellas limeni vēlreiz.

Dzinēja ellas nomaina

BRĪDINĀJUMS: Uzreiz pēc motora izslēgšanas dzinēja ella ir loti karsta. Laujiet dzinējam atdzist, pirms nolejat dzinēja ellu. Ja esat uzšlakstījis dzinēja ellu uz ādas, nomazgājiet to ar ziepēm un ūdeni.

(Att. 39)

1. Darbiniet izstrādājumu, līdz degvielas tvertne ir tukša.
2. Atvienojiet aizdedzes vadu no aizdedzes sveces.
3. Nonemiet ellas tvertnes vāciņu.
4. Novietojiet trauku zem izstrādājuma, lai savāktu dzinēja ellu.
5. Sasveriet izstrādājumu, lai nolietu dzinēja ellu no ellas tvertnes.
6. Uzpildiet ar vajadzīgā veida jaunu dzinēja ellu, kas ieteikta sadalā Tehniskie dati lpp. 219.
7. Pârbaudiet ellas lîmeni. Skatiet šeit: Ellas lîmeña pârbaude lpp. 215.

BRĪDINĀJUMS: Defektīvs akumulators samazina izstrādājuma drošumu. Izmantojiet tikai tādu akumulatoru, ko ir apstiprinājis ražotājs.

Akumulators nodrošina strāvu elektriskajai iedarbināšanai un ir drošības ierīce, kas novērš nejaušu iedarbināšanu. Iznemiet akumulatoru, kad nelietojat izstrādājumu un kad jūs atstājat to bez uzraudzības.

Akumulatora izmantošana pirmo reizi

IEVĒROJIET: Neļaujiet akumulatoram pilnībā izlādēties. Ja akumulators pilnībā izlādējas, ir iespējami akumulatora bojājumi.

Pirms pirmās izmantošanas reizes akumulators ir jāuzlādē.

1. Pievienojiet akumulatora lādētāju pie akumulatora; skatiet Akumulatora uzlāde lpp. 216.
2. Uzgaidiet, līdz iedegas vismaz 1 zaļais LED indikators.
3. Piestipriniet akumulatoru pie dzinēja; skatiet Elektriskā iedarbināšana (LB 246E) lpp. 213.

Akumulatora uzlāde

Ja uz akumulatora deg tikai 1 vai 0 indikatori, tas ir jāuzlādē. Tukšs akumulators tiek pilnībā uzlādēts 2 stundu laikā. Uzlādēšana īsākā laikā nekaitē akumulatoram.

1. Pieslēdziet akumulatora lādētāju pie akumulatora. (Att. 40)
2. Pieslēdziet akumulatora lādētāju strāvas kontaktligzdai, 100–240 V, 50–60 Hz.
3. Vispirms iznemiet lādētāja kontaktdakšu no kontaktligzdas, tad atvienojiet lādētāju no akumulatora.

Akumulatora uzlādes statuss

LED indikators uz akumulatora Statuss
1. LED indikators mirgo sarkanā krā-sā.	1%–9%
1. LED indikators deg sarkanā krāsā.	10%–32%
1. LED indikators deg zaļā krāsā un 2. LED indikators deg sarkanā krāsā.	33%–54%
1. un 2. LED indikators deg zaļā krā-sā un 3. LED indikators deg sarkanā krāsā.	55%–77%
1., 2. un 3 LED indikators deg zaļā krāsā un 4. LED indikators deg sarkanā krāsā.	78%–100%

Lampiņas indikators uz akumulatora lādētāja	Statuss
Pastāvīgi degoša sarkana gaisma	Akumulators tiek uzlādēts.
Nemainīgi degoša zaļa gaisma	Akumulators ir pilnībā uz-lādēts.

Aizdedzes sveces pārbaude

IEVĚROJIET: Vienmēr lietojiet ieteikto aizdedzes sveces tipu. Nepiemērota aizdedzes svece var radīt izstrādājuma bojājumus.

• Pārbaudiet aizdedzes sveci, ja dzinējam nepietiek jaudas, dzinēju nevar viegli iedarbināt vai arī tas nedarbojas pareizi tukšgaitā.

• Lai samazinātu nevēlamu materiālu uzkrāšanos uz aizdedzes sveces elektrodiem, ievērojiet turpmākos norādījumus.
  a) Pārliecinieties, vai tukšgaitas apgriezienu skaits ir noregulēts pareizi.
  b) Pārliecinieties, vai degvielas maisijums ir atbilstošs.
  c) Pārliecinieties, vai gaisa filtrs ir tīrs.

• Ja aizdedzes svece ir netīra, notīriet to un pārbaudiet, vai atstatums starp elektrodiem ir pareizs; skatiet šeit: Tehniskie dati lpp. 219. (Att. 41)

• Ja nepieciešams, nomainiet aizdedzes sveci.

Gaisa filtrs

Netīrs gaisa filtrs var sabojāt dzinēju vai izraisīt tā darbības traucējumus. Strādājot putekļainā vidē, gaisa filtra apkopi veiciet biežāk. Informāciju par gaisa filtra mainīšanas laiku skatiet šeit: Apkopes grafiks lpp. 214.

Piezīme: Vienmēr nomainiet bojātu gaisa filtru.

Gaisa filtra nonemšana un uzstādīšana

BRĪDINĀJUMS: Lietojiet aizsargcimdus.

1. Piespiediet skavas, kas fiksē gaisa filtra pārsegu.
2. Uzmanīgi noņemiet no dzinēja gaisa filtra vāku (A).
3. Nonemiet gaisa filtru (B). (Att. 42)
4. Pārbaudiet, vai gaisa filtram nav bojājumu. Nomainiet bojātu gaisa filtru.
5. Gaisa filtra tīrīšana un pārbaude. Skatiet: Gaisa filtra tīrīšana lpp. 217.
6. Uzstādiet, veicot darbības pretējā secībā.

Gaisa filtra tīrīšana

Netīrs gaisa filtrs var sabojāt dzinēju vai izraisīt tā darbības traucējumus. Putekļainos apstākļos biežāk veiciet gaisa attīrītāja apkopi.

Vairāk informācijas par to, kad ir jānomaina gaisa filtrs skatiet šeit: Apkopes grafiks lpp. 214.

1. Nonemiet gaisa filtra pârsegu un iznemiet filtru.
2. Iztīriet filtru, padauzot to pret līdzenu virsmu. Nekad filtra tīrīšanai neizmantojiet škīdinātāju ar benzīnu, petroleju, vai saspiestu gaisu.

Piezīme: Gaisa filtrus, kas tiek izmantoti ilgāku laiku, nevar pilnībā iztīrīt. Regulāri nomainiet gaisa filtru. Bojāti gaisa filtri noteikti ir jānomaina.

1. Uzstādot gaisa filtru, pārbaudiet, vai tas cieši piegul filtra turētājam.

Degvielas sistēmas pārbaude

• Pārbaudiet degvielas tvertnes vāciņu un degvielas tvertnes vāciņa blīvi, lai pārliecinātos, vai nav bojājumu.
• Pārbaudiet degvielas šlūtenes, lai pārbaudītu, vai nav noplūdes. Ja degvielas šlūtene ir bojāta, laujiet servisa pārstāvim to nomainīt.

Dzinēja problēmu novēršana

Problēma lespējamais iemesls	Risinājums
Nevar iedarbināt dzinēju. Nav p	areizi pievienots aizdedzes kabelis.	Pievienojiet aizdedzes kabeli aizdedzes svecei.
	Degvielas tvertne ir tukša. Uzpildiet degvielas tvertni ar atbilstoša veida degvielu.
	Degviela ir veca. Iztukšojiet degvielas tvertni un karburatoru. lelejiet jaunu benzīnu.
	Karburatorā vai degvielas pievades cau-rulē ir netīrumi.	Iztīriet karburatoru un/vai degvielas cau-ruļvadu.
	Ir bojāta aizdedzes svece. Noregulējiet elektrodu atstarpi, notīriet vai nomainiet aizdedzes sveci.
	Uz aizdedzes sveces ir degviela. Notīriet aizdedzes sveci.
Dzinēju nevar apturēt. Bojāts apturēšanas mehānisms. Atvienojiet aizdedzes vadu no aizdedzes sveces. Uzticiet izstrādājuma remontdar-bus apstiprināta apkopes uzņēmuma pārstāvim.
Dzinējs darbojas nevienmērī-gi.	Nav pareizi pievienots aizdedzes kabelis.	Pievienojiet aizdedzes kabeli aizdedzes svecei.
	Degvielas cauruļvadā ir netīrumi, vai degvielai ir beidzies derīgums.	Iztīriet degvielas cauruļvadu. Uzpildiet degvielas tvertni ar svaigu, atbilstošu degvielu.
	Aizsērējis degvielas tvertnes vāciņš. Iztīriet	degvielas tvertnes vāciņu.
	Degvielas sistēmā ir ūdens vai netīrumi.	Iztukšojiet degvielas tvertni. Uzpildiet degvielas tvertni ar svaigu, atbilstošu degvielu.
	Netīrs gaisa filtrs. Iztīriet gaisa filtru.
	Jāregulē karburators. Uzticiet karburatora	regulēšanu apkopes darbiniekiem.
Dzinējs pārāk sakarst. Dzinēja	eļļas līmenis ir pārāk zems. Iepildiet dzinēja	eļļu.
	Nepietiekama gaisa plūsma. Iztīriet gaisa	filtru un gaisa filtra korpusu.
	Jāregulē karburators. Uzticiet karburatora	regulēšanu apkopes darbiniekiem.
Dzinējam darbojoties ar lielu apgriezienu skaitu, rodas dzi-nēja aizdedzes klūme.	Pārāk maza elektrodu atstarpe aizde-dzes svecē.	Pielāgojiet elektrodu atstarpi.
Neparasti trokšņi dzinējā nor-mālas slodzes apstāklos.	Nepareizs benzīna tips. Iztukšojiet degvie	as tvertni un karburato-ru. lelejiet jaunu benzīnu. Skatiet: Deg-vielas sistēmas pārbaude lpp. 217. Ja problēma joprojām pastāv, sazinieties ar vietējo apkopes dīleri.
Dzinējs nedarbojas vienmērīgi tukšgaitas ātrumā.	Netīra aizdedzes svece, bojāts elektrods vai pārāk plata elektrodu atstarpe.	Noregulējiet elektrodu atstarpi vai nomai-niet aizdedzes sveci.
	Jāregulē karburators. Noregulējiet karburatoru.
	Netīrs gaisa filtrs. Iztīriet gaisa filtru.

Pārvadāšana, glabāšana un utilizēšana

Transportēšana un glabāšana

• Attiecībā uz izstrādājuma un degvielas glabāšanu un transportēšanu pārliecinieties, vai nav noplūdes vai tvaiku. Dzirksteles vai atklātas liesmas, ko rada, piemēram, elektroierīces vai tvaika katli, var izraisīt ugunsgrēku.
• Vienmēr izmantojiet apstiprinātas tvertnes degvielas glabāšanai un transportēšanai.
• Iztukšojiet degvielas tvertni, pirms novietojat izstrādājumu glabāšanai uz ilgāku laiku. Nododiet degvielu piemērojamā utilizēšanas vietā.

• Transportēšanas laikā droši nostipriniet izstrādājumu, lai novērstu bojājumus un negadījumus.

• Glabājiet izstrādājumu norobežotā vietā, lai novērstu to, ka tam var pieklūt bērni vai personas, kam tas nav atļauts.

• Glabājiet izstrādājumu sausā vietā, kurā temperatūra nepazeminās zem 0°C.

Akumulatora un lādētāja transportēšana un glabāšana

- Izņemiet akumulatoru tikai tad, kad izstrādājums ir novietots stāvēšanai un ir atdzisis. Lai izņemiet akumulatoru, turiet nospiestu pogu akumulatora augšpusē un izņemiet akumulatoru no padzilinājuma.

• Ja glabāšanas laiks pārsniedz 30 dienas, uzlādējiet akumulatoru, līdz tajā deg vairāk nekā 3 zaļi gaismas indikatori.
• Reizi 3 mēnešos uzlādējiet akumulatoru, lai tam nerastos bojājumi.
• Akumulatora un akumulatora lādētāja glabāšanas temperatūrai jābūt no 5 °C līdz 40 °C. Augstākas temperatūras vērtības vai augstas temperatūras avoti, piem., uguns, var izraisīt akumulatora bojājumus.
• Neizjauciet akumulatoru.
• Neiegremdējiet akumulatoru pilnībā ūdenī. Glabājiet akumulatoru vēsā un sausā vietā, kur ir laba ventilācija.

• Ja akumulators rada smakas, ir karsts vai ja karstums izraisa akumulatora deformāciju darba, glabāšanas vai uzlādes laikā, izņemiet akumulatoru un neizmantojiet to.

• Gādājiet, lai transportēšanas laikā akumulators vai akumulatora lādētājs būtu pievienoti.

• Pārliecinieties, ka akumulatora lādētājs pārāk nesakarst.

Utilizēšana

• levērojiet vietējās pārstrādes prasības un piemērojamos noteikumus.
• Atbrīvojieties no visām kimikālijām, piemēram, dzinēja ellas vai degvielas, servisa centrā vai piemērotā utilizācijas vietā.
• Kad izstrādājums vairs netiek izmantots, nosūtiet to Husqvarna izplatītājam vai nogādājiet to pārstrādes vietā.
• Utilizējiet bateriju servisa centrā vai utilizējiet to vietā, kas paredzēta lietotām baterijām.

Tehniskie dati

Tehniskie dati

	LB 146 LB 246E
Dzinējs
Zīmols Husqvarna Husqvarna
Modelis HS 139A HS 139AE
Dzinēja tips Viencilindra, 4 taktu, pie-	spiedu gaisa dzesēšana, OHV	Viencilindra, 4 taktu, pie- spiedu gaisa dzesēšana, OHV
Dzinēja tilpums, cm ^3	139 139
Dzinēja ātrums — nominālais, apgr./min 2900/min 2900/min
Dzinēja nomināljauda, kW ^101	2,2 2,2
Aizdedzes sistēma
Aizdedzes svece Husqvarna HQT-7 Husqvarna HQT-7
Atstatums starp elektrodiem, mm 0,7-0,8 0,7-0,8
Degvielas un ellošanas sistēma
Dzinēja ellošanas veids Škaidellošana Škaidellošana
Degvielas tvertnes tilpums, I	1,0 0,9
Ellas tvertnes tilpums, I	0,5 0,5
Dzinēja ell ^102	Husqvarna SAE 30 Husqvarna SAE 30
Svars
Svars ar tukšu tvertni, kg 22 23,5
Trokšņa emisija ^103
Skaņas jaudas līmenis, izmērītais dB (A) 92 92
Skaņas jaudas līmenis, garantētais LWA dB (A) 94 94
Skaņas līmeņi ^104
Skaņas spiediena līmenis pie operatora auss, dB (A) 79 79
Vibrācijas līmeņi ^105
Augšējā roktura vibrācija, m/s ^2	3,4 3,4
Griešanas aprīkojums
Griešanas augstums, mm 35–70 35–70
Pļaušanas platums, cm 460 460
Pļaušanas sistēma Bioclip	®	Bioclip®
Asmens — standarta Mulčēšana, 5839740-10 Mulčēšana,	5839740-10
Palaides sistēma
Elektriskais starteris Nē Jā
Akumulators	-	Li-ion, 12 V/15,7 Wh

Atbilstības deklarācija

ES atbilstības deklarācija

Mēs, Husqvarna AB, SE-561 82 Huskvarna, Zviedrija, tālr. [phone], ar pilnu atbildību apliecinām, ka šis izstrādājums:

Apraksts Zāles plaujmašīna
Zīmols Husqvarna
Tips/modelis LB 146, LB 246E
Identifikācija Ar sērijas	numuriem no 2022 un turpmākiem sērijas numuriem

pilnībā atbilst šādām ES direktīvām un noteikumiem:

Noteikums Apraksts
2006/42/EK “par iekārtām”
2014/30/ES “par elektromagnētisko savietojamību”
2000/14/EK “par trokšna emisiju vidē”
2011/65/ES	Par dažādu bīstamo vielu lietošanas ierobežojumiem elektriskajos un elektroniskajos aprīko-jumos

un ir ievēroti zemāk norādītie saskaņotie standarti un/vai tehniskie dati: EN ISO 5395-1:2013+A1:2018, EN ISO 5395-2:2013+A1:2016+A2:2017, EN ISO 12100:2010, EN 55012:2007+A1:2009, EN IEC 63000:2018

Informētā valsts iestāde: 0404, RISE SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden ir apstiprinājusi atbilstību Eiropas Padomes direktīvai 2000/14/EK, atbilstības izvērtēšanas kārtībai: VI pielikums.

Lai iegūtu informāciju par trokšņa emisiju, skatiet šeit: Tehniskie dati lpp. 219.

Huskvarna, 2022-10-12

$$ \Delta_ {n} \mathrm {d u} $$

Claes Losdal, nodalas vadītājs/dārzkopības izstrādājumi, Husqvarna AB

Atbildīgais par tehnisko dokumentāciju

Inhoud

Inleiding.... 222
Veiligheid.... 223
Montage....226
Werking....227
Onderhoud....228
