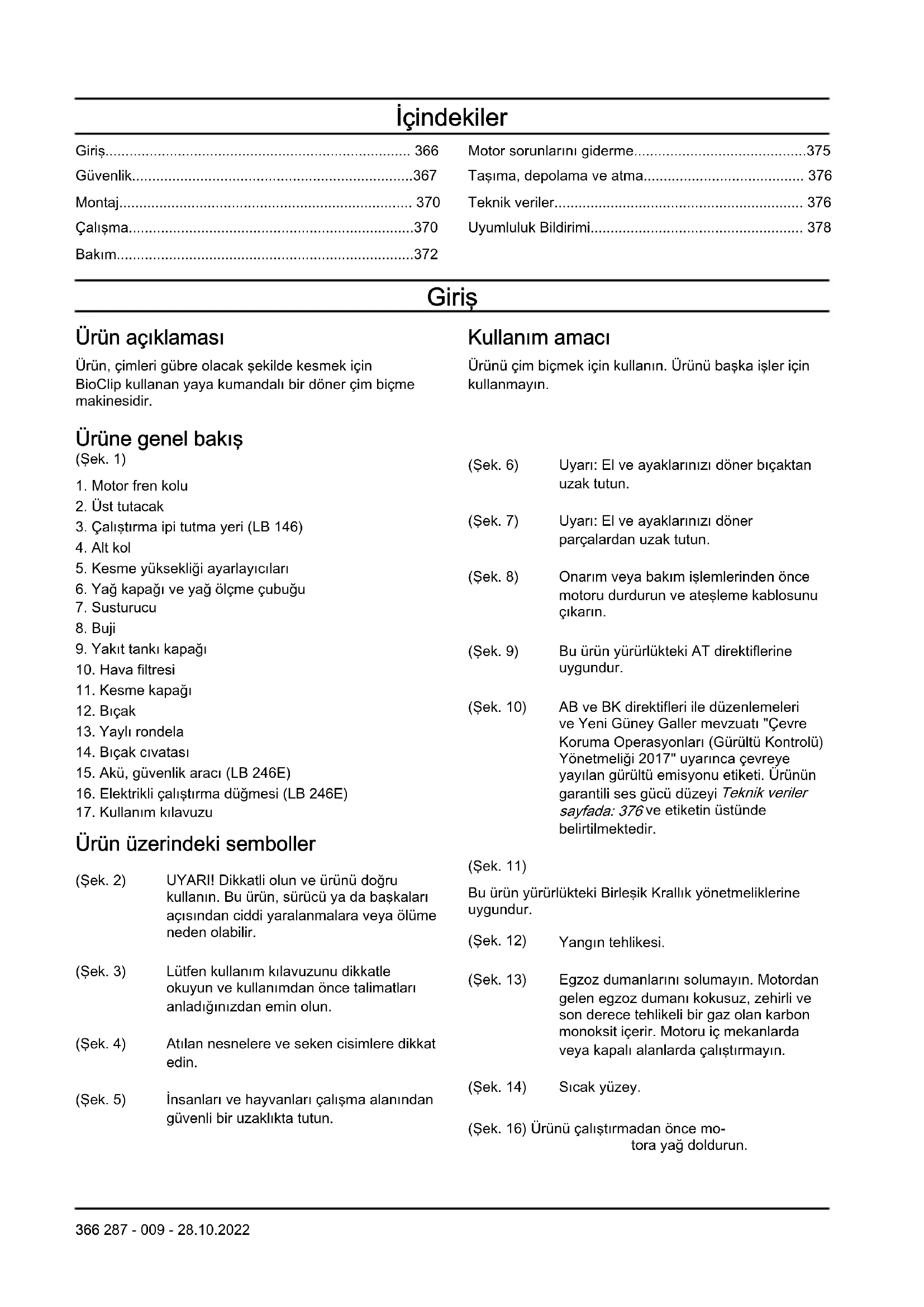

• Giriş p. 366
• Güvenlik p. 367
• Montaj p. 370
• Çalışma p. 370
• Bakım p. 372
• Motor sorunlarını giderme p. 375
• Taşıma, depolama ve atma p. 376
• Teknik veriler p. 376
• Uyumluluk Bildirimi Giriş Ürün açıklaması Ürün, çimleri gübre olacak şekilde kesmek için BioClip kullanan yaya kumandalı bir döner çim biçme makinesidir. Kullanım amacı Ürünü çim biçmek için kullanın. Ürünü başka işler için kullanmayın. Ürüne genel bakış (Şek. 1) p. 378

3. Çalıştırma ipi tutma yeri (LB 146)

5. Kesme yüksekliği ayarlayıcıları

6. Yağ kapağı ve yağ ölçme çubuğu

9. Yakıt tankı kapağı

15. Akü, güvenlik aracı (LB 246E)

16. Elektrikli çalıştırma düğmesi (LB 246E)

17. Kullanım kılavuzu

Ürün üzerindeki semboller (Şek. 2) UYARI! Dikkatli olun ve ürünü doğru kullanın. Bu ürün, sürücü ya da başkaları açısından ciddi yaralanmalara veya ölüme neden olabilir. (Şek. 3) Lütfen kullanım kılavuzunu dikkatle okuyun ve kullanımdan önce talimatları anladığınızdan emin olun. (Şek. 4) Atılan nesnelere ve seken cisimlere dikkat edin. (Şek. 5) İnsanları ve hayvanları çalışma alanından güvenli bir uzaklıkta tutun. (Şek. 6) Uyarı: El ve ayaklarınızı döner bıçaktan uzak tutun. (Şek. 7) Uyarı: El ve ayaklarınızı döner parçalardan uzak tutun. (Şek. 8) Onarım veya bakım işlemlerinden önce motoru durdurun ve ateşleme kablosunu çıkarın. (Şek. 9) Bu ürün yürürlükteki AT direktiflerine uygundur. (Şek. 10) AB ve BK direktifleri ile düzenlemeleri ve Yeni Güney Galler mevzuatı "Çevre Koruma Operasyonları (Gürültü Kontrolü) Yönetmeliği 2017" uyarınca çevreye yayılan gürültü emisyonu etiketi. Ürünün garantili ses gücü düzeyi Teknik veriler sayfada: 376 ve etiketin üstünde belirtilmektedir. (Şek. 11) Bu ürün yürürlükteki Birleşik Krallık yönetmeliklerine uygundur. (Şek. 12) Yangın tehlikesi. (Şek. 13) Egzoz dumanlarını solumayın. Motordan gelen egzoz dumanı kokusuz, zehirli ve son derece tehlikeli bir gaz olan karbon monoksit içerir. Motoru iç mekanlarda veya kapalı alanlarda çalıştırmayın. (Şek. 14) Sıcak yüzey. (Şek. 16) Ürünü çalıştırmadan önce mo- tora yağ doldurun. 366 287 - 009 - 28.10.2022(Şek. 17) LB 146 için çalıştırma prose- dürü: Motor fren kolunu aşağı bastırın ve çalıştırma ipi kolu- nu çekin. (Şek. 18) LB 246E için çalıştırma prose- dürü: Motor fren kolunu aşağı bastırın ve çalıştırma düğme- sine basın. (Şek. 15) Taranabilir kod. Not: Ürünün üzerindeki diğer semboller/etiketler, diğer ticari alanların sertifikalandırma gereklilikleri ile ilgilidir. Ürün sorumluluğu Ürün sorumluluğu yasalarında belirtildiği üzere;

• ürünün hatalı bir şekilde onarılması,

• ürünün, üretici tarafından onaylanmayan veya üreticiden alınmayan parçalarla tamir edilmesi,

• üründe, üreticiden alınmayan veya üretici tarafından onaylanmayan bir aksesuar bulunması,

• ve ürünün, onaylı bir servis merkezinde veya yetkili bir kurum tarafından tamir edilmemesi durumunda oluşabilecek hasarlardan sorumlu değiliz. Avrupa V Emisyonları UYARI: Motorun kurcalanması bu ürünün AB tip onayını geçersiz kılar. Güvenlik Güvenlik tanımları Kılavuzdaki önemli kısımları vurgulamak için uyarılar ve notlar kullanılmıştır. UYARI: Kılavuzdaki talimatlara uyulmadığı takdirde operatör veya çevredeki kişiler için ciddi yaralanma veya ölüm tehlikesi varsa kullanılır. DİKKAT: Kılavuzdaki talimatlara uyulmadığı takdirde ürünün, diğer malzemelerin veya çevrenin zarar görme riski olduğunda kullanılır. Not: Belirli bir durumda bilgi verilmesi gerektiğinde kullanılır. Genel güvenlik talimatları UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

• Bu ürün yanlış kullanıldığında veya dikkatli olmazsanız tehlikelidir. Güvenlik talimatlarına uyulmaması yaralanmalara veya ölüme yol açabilir.

• Bu ürün, çalışırken elektromanyetik bir alan oluşturur. Bu alan, bazı koşullarda aktif veya pasif tıbbi implantlarda girişime neden edebilir. Ciddi veya ölümcül yaralanma riskini azaltmak için tıbbi implantı olan kişilerin, bu ürünü kullanmadan önce doktorlarına ve tıbbi implant üreticilerine danışmalarını öneririz.

• Her zaman dikkatli olun ve sağduyunuzu kullanın. Özel bir durumda aracı nasıl kullanacağınızdan emin değilseniz durun ve devam etmeden önce Husqvarna yetkili satıcınızla görüşün.

• Diğer insanları veya bu insanlara ait mülkleri içeren kazalardan operatörün sorumlu tutulacağını unutmayın.

• Ürünü temiz tutun. İşaretleri ve etiketleri net bir şekilde okuyabildiğinizden emin olun.

• Kullanım kılavuzunun içindekileri okuyup anladığından emin olmadan kimsenin ürünü kullanmasına izin vermeyin.

• Ürünü, bir çocuğun kullanmasına izin vermeyin.

• Çocukları çalışma alanından uzakta tutun. Sorumluluk sahibi bir yetişkin her zaman orada olmalıdır.

• Talimatlar hakkında bilgisi olmayan birinin ürünü kullanmasına izin vermeyin.

• Fiziksel veya zihinsel kapasitesi düşük olan bir kişi ürünü kullanırken bu kişiyi daima gözetim altında tutun. Sorumluluk sahibi bir yetişkin her zaman orada olmalıdır.

• Ürünü yorgun, hasta veya alkol ya da ilaç etkisi altındayken kullanmayın. Bu durum görüş, dikkat, koordinasyon ve doğru bir şekilde düşünmenizi olumsuz yönde etkiler.

• Arızalıysa ürünü kullanmayın.

• Başkaları tarafından değiştirilmiş olma olasılığı varsa bu ürünü değiştirmeyin veya kullanmayın.

• Motor devir kontrolü ayarını değiştirmeyin. Çalışma alanı güvenliği UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

287 - 009 - 28.10.2022 367• Ürünü kullanmadan önce çalışma alanındaki dal, çalı

çırpı ve taş gibi nesneleri alın.

• Kesme donanımına çarpan nesneler fırlatılarak kişi ve nesnelerin zarar görmesine neden olabilir. Etraftaki insanları ve hayvanları üründen güvenli bir uzaklıkta tutun.

• Ürünü sis, yağmur, kuvvetli rüzgar, şiddetli soğuk ve yıldırım düşmesi riski gibi olumsuz hava koşullarında hiçbir zaman kullanmayın. Ürünü olumsuz hava koşullarında veya nemli ya da ıslak yerlerde kullanmak yorucudur. Kötü hava, kaygan yüzeyler gibi tehlikeli koşullara neden olabilir.

• Ürünün güvenli bir şekilde çalışmasını önleyebilecek kişi, nesne ve durumlara dikkat edin.

• Kök, taş, çalı çırpı, çukur, hendek gibi engellere dikkat edin. Uzun çim nesneleri saklayabilir.

• Eğimli yerlerde çim kesmek tehlikeli olabilir. Ürünü 15°'den daha eğimli zeminlerde kullanmayın.

• Yokuşlarda ürünü yatay olarak kullanın. Yukarı ve aşağı hareket ettirmeyin.

• Gizli köşelere ve açık görüşü engelleyen nesnelerin yanına giderken dikkatli olun. Çalışma güvenliği UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

• Bu ürünü yalnızca çimenlik alanlarda çim kesmek için kullanın. Ürünün başka işler için kullanılması yasaktır.

• Kişisel koruyucu araçlar kullanın. Bkz. Kişisel koruyucu ekipman sayfada: 368

• Acil bir durumda motoru hızlı bir şekilde nasıl kapatacağınızı öğrenin.

• Ürünü hiçbir zaman kapalı yerlerde veya yanıcı maddelerin yakınında çalıştırmayın. Motordan çıkan egzoz dumanları sıcaktır ve yangın çıkmasına neden olabilecek kıvılcımlar içerebilir.

• Bıçağı ve tüm kapakları doğru bir şekilde takmadan ürünü çalıştırmayın. Yanlış bir şekilde takılan bıçak gevşeyerek yaralanmanıza neden olabilir.

• Bıçağın taş veya kök gibi nesnelere çarpmamasına dikkat edin. Bu, bıçağa zarar verebilir ve motor milini bükebilir. Bükülmüş aks, ağır titreşime ve çok yüksek bir bıçak gevşemesi riskine neden olabilir.

• Bıçak bir cisme çarpar veya titreşim oluşursa ürünü hemen durdurun. Ateşleme kablosunu bujiden ayırın. Üründe hasar olup olmadığını kontrol edin. Hasarları onarın veya yetkili bir servis noktasının onarım yapmasını sağlayın.

• Motor çalıştırıldığında motor fren kolunu hiçbir zaman sürekli olarak kola takmayın.

• Ürünü sabit ve düz bir yüzeye koyup çalıştırın. Bıçağın yere veya diğer cisimlere çarpmadığından emin olun.

• Ürünü çalıştırırken her zaman arkasında durun.

• Ürünü kullanırken tüm tekerleklerin yere basmasını sağlayın ve 2 elinizi kolun üzerinde tutun. Ellerinizi ve ayaklarınızı döner bıçaklardan uzakta tutun.

• Motor çalışırken ürünü yatırmayın.

• Ürünü arkaya doğru çekerken dikkatli olun.

• Motor çalışırken ürünü hiçbir zaman yukarı kaldırmayın. Ürünü kaldırmanız gerekirse önce motoru durdurun ve ateşleme kablosunu bujiden ayırın.

• Ürünü kullanırken arkaya doğru yürümeyin.

• Çakıl, taş ve asfalt gibi malzemelerden yapılmış, çim olmayan alanlardan geçerken motoru durdurun.

• Motor çalışırken ürünle birlikte koşmayın. Ürünü kullanırken her zaman yürüyün.

• Kesme yüksekliğini değiştirmeden önce motoru durdurun. Motor çalışırken asla ayarlama yapmayın.

• Motor çalışırken ürünün hiçbir zaman görüş alanından çıkmasına izin vermeyin. Motoru durdurun ve kesme donanımının dönmediğinden emin olun. Kullanım için güvenlik talimatları Kişisel koruyucu ekipman UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

• Kişisel koruyucu ekipmanlar yaralanma riskini tamamen engelleyemez ancak bir kaza durumunda yaralanmanın derecesini azaltır. Bayinizin doğru ekipmanı seçmenize yardımcı olmasını sağlayın.

• Gürültü düzeyi 85 dB'den fazlaysa kulaklık koruma ekipmanı kullanın.

• Ağır hizmet tipi kaymayan botlar veya ayakkabılar kullanın. Açık ayakkabılar giymeyin veya çıplak ayakla yürümeyin.

• Kalın, uzun pantolonlar giyin.

• Kesme donanımını takma, kontrol etme veya temizleme gibi gerekli durumlarda koruyucu eldivenler kullanın. Ürünün üzerindeki güvenlik araçları UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

• Güvenlik araçları arızalı olan bir ürünü kullanmayın.

• Güvenlik araçlarını düzenli olarak kontrol edin. Güvenlik araçları arızalıysa Husqvarna servis noktanızla görüşün.

• Güvenlik araçları üzerinde değişiklik yapmayın Kesme kapağını kontrol etme Kesme kapağı, üründeki titreşimleri ve bıçakla yaralanma riskini azaltır.

287 - 009 - 28.10.2022• Çatlak gibi hasarlar olmadığından emin olmak için

kesme kapağını inceleyin. Akü (LB 246E) UYARI: Arızalı akü ürünün güvenliğini azaltır. Her zaman üreticinin onayladığı bir akü kullanın. Akü, elektrikle çalıştırmada güç sağlar ve kazara çalıştırmayı önleyen bir güvenlik aracıdır. Ürünü kullanmadığınızda veya görüş alanının dışında bıraktığınızda aküsünü çıkarın. Motor fren kolunu kontrol etme Motor fren kolu motoru durdurur. Motor fren kolu bırakıldığında motor durur.

• Motoru çalıştırın ve ardından motor fren kolunu serbest bırakın. Motor 3 saniye içinde durmazsa motor frenini onaylı Husqvarna servis noktasına ayarlatın. (Şek. 19) Susturucu Susturucu, gürültü düzeyini minimum seviyede tutar ve egzoz dumanlarını operatörden uzağa gönderir. Susturucu yoksa veya arızalıysa ürünü kullanmayın. Arızalı bir susturucu, gürültü düzeyini ve yangın riskini artırır. UYARI: Susturucu kullanım sırasında, kullanım sonrasında ve motor rölantide çalışıyorken çok sıcak olur. Yangını önlemek için yanıcı malzemelerin ve/veya dumanların yakınında dikkatli olun. Susturucuyu kontrol etme

• Düzgün takıldığından ve hasarlı olmadığından emin olmak için susturucuyu düzenli olarak kontrol edin. Yakıt güvenliği UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

• Ürünün üzerinde yakıt veya motor yağı varsa ürünü çalıştırmayın. İstenmeyen yakıtı/yağı temizleyin ve ürünün kurumasını bekleyin.

• Kıyafetlerinize yakıt bulaşırsa kıyafetlerinizi hemen değiştirin.

• Vücudunuza yakıt bulaştırmayın; bu, yaralanmaya sebep olabilir. Vücudunuza yakıt bulaşırsa yakıtı temizlemek için su ve sabun kullanın.

• Motorda sızıntı varsa ürünü çalıştırmayın. Motorda sızıntı olup olmadığını düzenli olarak kontrol edin.

• Yakıtla uğraşırken dikkatli olun. Yakıt yanıcı ve dumanlar patlayıcıdır; yaralanmalara veya ölüme sebep olabilir.

• Yaralanmaya sebep olabileceğinden yakıt dumanını solumayın. Yeterli hava akışı olduğundan emin olun.

• Yakıtın veya motorun yakınında sigara içmeyin.

• Yakıtın veya motorun yakınına sıcak nesneler koymayın.

• Motor açıkken yakıt eklemeyin.

• Yakıtı yenilemeden önce motorun soğuduğundan emin olun.

• Yakıtı yenilemeden önce yakıt tankı kapağını yavaşça açın ve basıncı dikkatlice tahliye edin.

• Kapalı bir alanda motora yakıt eklemeyin. Nefessiz kalma veya karbon monoksit nedeniyle yeterli hava akışının olmaması yaralanmaya veya ölüme sebep olabilir.

• Yakıt tankı kapağını tamamen sıkın. Yakıt tankı kapağı sıkılmamışsa yangın riski vardır.

• Çalıştırmadan önce ürünü, yakıt tankını doldurduğunuz konumdan en az 3 m/10 ft uzağa taşıyın.

• Yakıt tankını tamamen doldurmayın. Isı yakıtın genleşmesine neden olur. Yakıt tankının üst kısmında boşluk bırakın. Bakım için güvenlik talimatları UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

• Motordan gelen egzoz dumanı kokusuz, zehirli ve son derece tehlikeli bir gaz olan karbon monoksit içerir. Motoru iç mekanlarda veya kapalı alanlarda çalıştırmayın.

• Ürüne bakım yapmadan önce, motoru durdurun ve ateşleme kablosunu bujiden ayırın. LB 246E modelinde, aküyü de çıkarın.

• Kesme donanımına bakım yaptığınızda koruyucu eldivenler kullanın. Bıçak çok keskindir ve kolaylıkla kesiklere yol açabilir.

• Üretici tarafından onaylanmayan aksesuarlar ve değişiklikler ciddi yaralanmaya veya ölüme neden olabilir. Ürünü değiştirmeyin. Her zaman üretici tarafından onaylanmış aksesuarlar kullanın.

• Bakım doğru bir şekilde ve düzenli olarak yapılmazsa yaralanma ve ürünün zarar görme riski artar.

• Yalnızca bu kullanım kılavuzunda açıklandığı şekilde bakım yapın. Tüm diğer servis işlemleri yetkili bir Husqvarna servis noktası tarafından yapılmalıdır.

• Yetkili bir Husqvarna servis noktasının ürüne düzenli olarak servis işlemi uygulamasını sağlayın.

• Hasarlı, aşınmış veya bozuk parçaları değiştirin.

287 - 009 - 28.10.2022

369Montaj Giriş UYARI: Ürünü monte etmeden önce güvenlik bölümünü okuyup anlamalısınız. UYARI: Ürünün montajını yapmadan önce buji kablosunu bujiden çıkarın. Tutma yerini takma UYARI: LB 246E için aküyü çıkarın.

1. Üst tutma yerini alt tutma yerine takıp sağ ve sol

taraftaki düğmeleri (A), pulları (B) ve vidaları (C) tamamen sıkın. (Şek. 20) DİKKAT: Kabloların takılmadığından veya hasar görmediğinden emin olun.

2. Tutma yerini yukarı katlayın. (Şek. 21)

3. Mandalı kesme kapağı üzerindeki oyuğa yerleştirin.

4. Mandalı ve kolu yerine sabitleyecek 2 durdurma

parçasını takın. Parçaları yerine oturacak şekilde tamamen bastırın. (Şek. 23) Not: Biri H, diğeri de V ile tanımlanmış 2 adet durdurma parçası bulunmaktadır. Durdurma parçalarını, H sağ tarafta ve V de sol tarafta olacak şekilde yerleştirin. DİKKAT: 2 durdurma parçası takılı değilse ürünü çalıştırmayın. Tutma yeri yüksekliğini ayarlama

1. Tutma yeri mesnedini alt tutma yerinden çıkarın.

(Şek. 24) a) Tutma yeri yüksekliğini azaltmak için tutma yeri mesnedini üst deliğe (A) yerleştirin. b) Tutma yeri yüksekliğini artırmak için tutma yeri mesnedini alt deliğe (B) yerleştirin. (Şek. 25) Ürünü taşıma konumuna getirme

1. Düğmeleri gevşetin. (Şek. 26)

2. Mandalı serbest bırakın. (Şek. 27)

3. Alt tutma yerini ve mandalı öne doğru katlayın. (Şek.

4. Üst tutma yerini geriye doğru katlayın.

Ürünü çalıştırma konumuna getirme

1. Üst tutma yerini öne doğru katlayın.

2. Alt tutma yerini dik konuma gelecek şekilde geriye

doğru katlayın. (Şek. 29)

3. Mandalı oluğa yerleştirin. (Şek. 30)

4. Üst tutma yerini yukarıya katlayın.

5. Düğmeleri tamamen sıkın.

Çalışma Giriş UYARI: Ürünü kullanmadan önce güvenlik bölümünü okuyup anlamalısınız. Husqvarna Connect Husqvarna Connect, mobil cihazınız için ücretsiz bir uygulamadır. Husqvarna Connect uygulaması, Husqvarna ürününüz için ayrıntılı işlevler sunar:

• Ayrıntılı ürün bilgileri.

• Ürün parçaları ve servis hakkında bilgi ve yardım. Husqvarna Connect uygulamasını kullanmaya başlamak için

1. Husqvarna Connect uygulamasını mobil cihazınıza

2. Husqvarna Connect uygulamasında kaydolun.

3. Ürünü bağlamak ve kaydettirmek için Husqvarna

Connect uygulamasındaki talimatları izleyin. Not: Husqvarna Connectuygulaması tüm pazarlarda indirilemez. Daha fazla bilgi için lütfen servis bayinizle görüşün. Ürünü çalıştırmadan önce

1. Kullanım kılavuzunu dikkatle okuyun ve talimatları

anladığınızdan emin olun. 370 287 - 009 - 28.10.20222. Doğru bir şekilde takılıp ayarlandığından emin olmak için kesme donanımını inceleyin. Bkz. Kesme donanımını kontrol etme sayfada: 373

doldurun. Bkz. Yağ seviyesini kontrol etme sayfada:

4. Yakıt tankını doldurun. Bkz.

Yakıt doldurma sayfada:

Yakıt doldurma Varsa düşük emisyonlu/alkilat benzin kullanın. Düşük emisyonlu/alkilat benzin yoksa kaliteli kurşunsuz benzin veya oktan numarası 90'ın altında olmayan kurşunlu benzin kullanın. DİKKAT: Oktan numarası 90 RON (87 AKI) değerinin altında olan benzin kullanmayın. Bu, üründe hasara neden olabilir.

1. Basıncı tahliye etmek için yakıt deposu kapağını

2. Yakıt bidonuyla yavaşça doldurun. Yakıt dökerseniz

bezle silin ve kalan yakıtı kurumaya bırakın.

3. Yakıt deposu kapağının çevresini temizleyin.

4. Yakıt deposu kapağını tamamen sıkın. Yakıt deposu

kapağı sıkılmamışsa yangın riski vardır.

5. Çalıştırmadan önce ürünü, yakıt deposunu

doldurduğunuz konumdan en az 3 m (10 ft) uzağa taşıyın. Kesme yüksekliğini ayarlama

• Mili dışarı doğru bastırıp 4 tekerleğin her biri için doğru konuma kaydırın. (Şek. 31) DİKKAT: Kesme yüksekliğini çok alçak ayarlamayın. Çimin yüzeyi düz değilse bıçaklar yere çarpabilir. Ürünü çalıştırma

• Ateşleme kablosunun bujiye bağlandığından emin olun. Manuel başlatma (LB 146)

1. Ürünün arkasında durun.

2. Motor freni kolunu üst tutma yerinin karşısında tutun.

3. Çalıştırma ipinin kolunu sağ elinizle tutun.

4. Çalıştırma ipini bir miktar direnç hissedene kadar

5. Motoru çalıştırmak için kuvvetlice çekin.

UYARI: Çalıştırma ipini elinize dolamayın. Elektrikle çalıştırma (LB 246E)

1. Akünün şarj edilmiş olduğundan emin olun. Bkz.

2. Aküyü motora takın. Akü yerine kilitlendiğinde bir

tıklama duyarsınız. (Şek. 33)

3. Ürünün arkasında durun ve motor fren kolunu (A) üst

tutma yerine doğru tutun. (Şek. 34)

4. Elektrikli çalıştırma düğmesini (B) 3-5 saniye basılı

tutun. Motor çalışır. Not: Motor çalışmazsa 1 dakika bekleyin ve ürünü yeniden çalıştırmayı deneyin. Ürünü durdurmak için

• Motoru durdurmak için motor fren kolunu serbest bırakın. Aküyü çıkarma (LB 246E) Motorun kazara çalışmasını önlemek için ürünü kullanmadığınızda aküyü çıkarın.

• Kilitleme düğmesine (A) basın ve aküyü doğrudan dışarı çekin. (Şek. 35) İyi sonuç alma

• Her zaman keskin bıçak kullanın. Kör bıçak, düzensiz bir sonuç verir ve çimin kesme yüzeyi sarı olur. Ayrıca keskin bıçak kör bıçaktan daha az güç kullanır.

• Çim boyunun ⅓'sinden fazlasını kesmeyin. Önce kesme yüksekliği yüksek ayardayken kesmeye başlayın. Sonucu inceleyin ve kesme yüksekliğini uygun seviyeye indirin. Çimler çok uzunsa makineyi yavaş kullanın ve gerekirse 2 kere kesin.

• Her seferinde farklı yönlerde keserek çimenlik alanda çizgi oluşmasını önleyin.

• Kesme kapağını temiz tutun. Kesme kapağının iç tarafında çim ve kir birikmesi kesme performansını zayıflatabilir. Bkz. Kesme kapağının iç yüzeyini temizleme sayfada: 373

371Bakım Giriş UYARI: Bakım yapmadan önce güvenlik bölümünü okuyup anlamanız gerekir. Ürüne uygulanacak tüm servis ve onarım işlemleri için özel eğitim gereklidir. Profesyonel onarım ve servis hizmetlerinin mevcut bulunduğunu garanti etmekteyiz. Yetkili satıcınız servis noktası değilse kendisiyle görüşüp en yakınınızdaki servis noktası hakkında bilgi edinin. Daha ayrıntılı bilgi için bkz. . Bakım takvimi DİKKAT: Ürünü eğerken hava filtresinin yere dayalı değil, havada olduğundan emin olun. Motor hasarı riski. DİKKAT: Elektrikli marşa sahip modellerde ürün üzerinde bakım, onarım veya temizlik işi yapmadan önce aküyü çıkarın. Bakım aralıkları, ürünün günlük kullanımına göre hesaplanır. Ürün her gün kullanılmazsa aralıklar değişir.

• ile işaretli bakımlar için bkz. Ürünün üzerindeki güvenlik araçları sayfada: 368

Bakım Günlük Aylık olarak Her mevsim-

Genel inceleme yapma X Yağ seviyesini inceleme X Yağ değişimi (ilk kullanımda 5 saatten sonra, daha sonra her 50 saatlik kullanımda bir)

Ürünü temizleme X Kesme donanımını inceleme X Kesme kapağını inceleme * X Motor fren kolunu inceleme * X Susturucuyu inceleme * X Bujiyi kontrol edin. Gerekirse bujiyi temizleyin veya değiştirin X Hava filtresini inceleyin X Hava filtresini temizleyiniz

Hava filtresini değiştirin X Yakıt sistemini inceleme X Silindirin soğutma kanatlarını temizleme X Genel denetim yapma

• Ürünün üzerindeki tüm somun ve vidaların doğru şekilde sıkıldığından emin olun. Ürünün dış kısmını temizleme

• Yaprak, çim ve kirleri gidermek için fırça kullanın.

• Motorun üst kısmındaki hava girişinin kapanmadığından emin olun.

Ürün ağır yükle veya yüksek ortam sıcaklıklarında kullanılıyorsa motor yağını her 25 saatte bir değiştirin.

Tozlu koşullarda veya havada döküntü varsa daha sık temizleyin. Çok kirliyse hava filtresini değiştirin. 372 287 - 009 - 28.10.2022• Ürünü temizlemek için yüksek basınçlı yıkayıcı kullanmayın.

• Ürünü temizlemek için su kullanıyorsanız suyu doğrudan motorun üzerine akıtmayın. Kesme kapağının iç yüzeyini temizleme

1. Yakıt tankını boşaltın.

2. Ürünü eğin. Bujinin yukarı doğru baktığından emin

olun. DİKKAT: Ürün hava filtresi alta gelecek şekilde yerleştirilirse motor hasar görebilir.

3. Kesme kapağının iç yüzeyini hortum kullanarak

suyla yıkayın. Kesme donanımını kontrol etme UYARI: Kazara çalışmayı önlemek için ateşleme kablosunu bujiden ayırın. UYARI: Kesme donanımına bakım yaptığınızda koruyucu eldivenler kullanın. Bıçak çok keskindir ve kolaylıkla kesiklere yol açabilir.

1. Kesme donanımında hasar veya çatlak olup

olmadığını inceleyin. Hasarlı bir kesme donanımını kesinlikle değiştirin.

2. Hasarlı veya kör olup olmadığını anlamak için bıçağa

bakın. Not: Bilendikten sonra bıçağı dengelemek gerekir. Bıçağın bir servis merkezinde bilenmesini, değiştirilmesini ve dengelenmesini sağlayın. Ürünün durmasına neden olan bir engele çarparsanız hasarlı bıçağı değiştirin. Bıçağın bilenip bilenmeyeceğini veya değiştirmek gerekip gerekmediğine servis merkezinin karar vermesini sağlayın. Bıçağı değiştirme

1. Bıçağı ahşap bir blokla kilitleyin. (Şek. 36)

2. Bıçak cıvatasını ve yaylı rondelayı çıkarın.

4. Bıçak desteğinde ve bıçak cıvatasında hasar olup

olmadığını kontrol edin.

5. Bükülmediğinden emin olmak için motor milini

6. Yeni bıçak taktığınızda bıçağın açılı uçlarını kesme

kapağı yönüne çevirin. (Şek. 37)

7. Bıçağın, motor milinin orta kısmıyla hizalandığından

8. Bıçağı ahşap bir blokla kilitleyin. Yaylı rondela takıp

cıvatayı ve rondelayı 35-40 Nm'lik torkla sıkın. (Şek. 38)

9. Bıçağı elinizle çekerek döndürün ve serbestçe

döndüğünden emin olun. UYARI: Ağır hizmet tipi eldiven kullanın. Bıçak çok keskindir ve kolaylıkla kesiklere yol açabilir.

10. Bıçağı test etmek için ürünü çalıştırın. Bıçak doğru

bir şekilde takılmadıysa üründe titreşim olur veya kesme işleminin sonucu başarısızdır. Yağ seviyesini kontrol etme DİKKAT: Yağ seviyesinin çok düşük olması motora zarar verebilir. Ürünü çalıştırmadan önce yağ seviyesini kontrol edin.

1. Ürünü düz bir zemine koyun.

2. Takılı daldırma çubuk ölçekle yağ tankı kapağını

3. Yağ çubuğundaki yağı temizleyin.

4. Yağ seviyesini doğru bir şekilde belirtmesi için

daldırma çubuk ölçeği tamamen yağ tankına sokun.

5. Daldırma çubuk ölçeği çıkarın.

6. Daldırma çubuk ölçekteki yağ seviyesini kontrol edin.

7. Yağ seviyesi düşükse motor yağı doldurun ve yağ

seviyesini tekrar kontrol edin. Motor yağının değiştirilmesi UYARI: Motor yağı, motor durdurulduktan hemen sonra çok sıcaktır. Motor yağını boşaltmadan önce motorun soğumasını bekleyin. Cildinize motor yağı dökülürse sabun ve suyla temizleyin. (Şek. 39)

1. Ürünü yakıt tankı boşalana kadar çalıştırın.

2. Ateşleme kablosunu bujiden çıkartın.

3. Yağ tankı kapağını çıkarın.

4. Ürünün altına motor yağını alacak bir kap yerleştirin.

5. Yağ tankındaki motor yağını akıtmak için ürünü eğin.

Teknik veriler sayfada: 376 bölümünde tavsiye edilen tip yeni motor yağı doldurun.

7. Yağ seviyesini kontrol edin. Bkz.

Yağ seviyesini kontrol etme sayfada: 373

373Akü (LB 246E) UYARI: Arızalı akü ürünün güvenliğini azaltır. Her zaman üreticinin onayladığı bir akü kullanın. Akü, elektrikle çalıştırmada güç sağlar ve kazara çalıştırmayı önleyen bir güvenlik aracıdır. Ürünü kullanmadığınızda veya görüş alanının dışında bıraktığınızda aküsünü çıkarın. Aküyü ilk kez kullanma DİKKAT: Akünün boşalmasına izin vermeyin. Akünün boşalması, aküye zarar verebilir. İlk kullanımdan önce aküyü şarj etmeniz gerekir.

1. Akü şarj cihazını aküye bağlayın, bkz.

Aküyü şarj etme sayfada: 374

2. En az 1 yeşil LED yanana kadar bekleyin.

3. Aküyü motora takın, bkz.

Elektrikle çalıştırma (LB 246E) sayfada: 371

Aküyü şarj etme Aküde yalnızca 1 veya 0 gösterge lambası yanarsa şarj edilmesi gerekir. Boş akü 2 saatte tam olarak şarj edilir. Daha kısa süreyle şarj etmek aküye zarar vermez.

1. Akü şarj cihazını aküye bağlayın. (Şek. 40)

2. Akü şarj cihazını 100-240 V, 50-60 Hz bir prize takın.

3. Öncelikle şarj cihazını prizden çıkarın, ardından şarj

cihazını aküden çıkarın. Akü şarjının durumu Aküdeki LED ekran Durum LED 1 kırmızı yanıp sönüyor. %1-%9 LED 1 sürekli kırmızı yanıyor. %10-%32 LED 1 yeşil, LED 2 kırmızı yanıyor. %33-%54 LED 1 ve 2 yeşil, LED 3 kırmızı yanı- yor. %55-%77 LED 1, 2 ve 3 yeşil, LED 4 kırmızı yanıyor. %78-%100 Akü şarj istasyonundaki gösterge lambası Durum Sabit kırmızı ışık Akü şarj ediliyor. Sabit yeşil ışık Pil tamamen şarj olmuş. Bujinin kontrol edilmesi DİKKAT: Daima önerilen tipte buji kullanın. Yanlış buji türü ürüne zarar verebilir.

• Motor gücü düşükse, çalıştırılması kolay değilse veya rölantide düzgün bir şekilde çalışmıyorsa bujiyi kontrol edin.

• Buji elektrotlarında istenmeyen nesne riskini azaltmak için şu talimatlara uyun: a) Rölanti hızının doğru ayarlandığından emin olun. b) Yakıt karışımının doğru olduğundan emin olun. c) Hava filtresinin temiz olduğundan emin olun.

• Buji kirliyse temizleyin ve elektrot boşluğunun doğru olduğundan emin olun, bkz. Teknik veriler sayfada:

• Gerekirse bujiyi değiştirin. Hava filtresi Kirlenmiş hava filtresi, motorun zarar görmesine veya düzgün çalışmamasına neden olabilir. Tozlu ortamlarda hava filtresi üzerinde daha sık bakım yapın. Hava filtresinin ne zaman değiştirileceği hakkında bilgi için bkz. Bakım takvimi sayfada: 372

Not: Hasar görmüş hava filtrelerini daima değiştirin. Hava filtresini çıkarma ve takma UYARI: Koruyucu eldivenler kullanın.

1. Hava filtresi kapağının üzerindeki klipslere bastırın.

2. Hava filtresi kapağını (A) motordan dikkatlice çıkarın.

3. Hava filtresini (B) çıkarın. (Şek. 42)

4. Hava filtresinde hasar olup olmadığını kontrol edin.

Hasar görmüş hava filtrelerini değiştirin.

5. Hava filtresini temizleyin ve kontrol edin. Bkz.

Hava filtresinin temizlenmesi sayfada: 374

6. Ters sırayla takın.

Hava filtresinin temizlenmesi Kirlenmiş hava filtresi, motorun zarar görmesine veya düzgün çalışmamasına neden olabilir. Tozlu ortamlarda hava temizleyici üzerinde daha sık bakım yapın. Hava filtresinin ne zaman değiştirileceği hakkında bilgi için bkz. Bakım takvimi sayfada: 372

1. Hava filtresi kapağını ve filtreyi çıkarın.

2. Düz bir zemine doğru vurarak filtreyi temizleyin.

Filtreyi temizlemek için petrol kökenli solventler, gaz yağı veya basınçlı hava kullanmayın.

287 - 009 - 28.10.2022Not: Uzun süredir kullanılan hava filtreleri tam

anlamıyla temizlenemez. Hava filtresini düzenli aralıklarla değiştirin. Hasarlı hava filtreleri mutlaka değiştirilmelidir.

3. Hava filtresini takarken filtrenin filtre tutucusuna

tamamen sabitlendiğinden emin olun. Yakıt sistemini kontrol etme

• Hasar olmadığından emin olmak için yakıt tankı kapağını ve yakıt tankı kapağının contasını inceleyin.

• Sızıntı olmadığından emin olmak için yakıt hortumunu inceleyin. Yakıt hortumu hasarlıysa bir servis noktasında değiştirilmesini sağlayın. Motor sorunlarını giderme Sorun Olası neden Çözüm Motor çalışmıyor. Ateşleme kablosu doğru bir şekilde bağ- lanmamıştır. Ateşleme kablosunu bujiye bağlayın. Yakıt tankı boştur. Yakıt tankını doğru tipte yakıtla doldurun. Yakıt eskidir. Yakıt tankını ve karbüratörü boşaltın. Ye- ni benzin doldurun. Karbüratör veya yakıt hattında kir vardır. Karbüratörü ve/veya yakıt hattını temiz- leyin. Buji arızalıdır. Elektrot boşluğunu ayarlayın, bujiyi te- mizleyin veya değiştirin. Bujinin üstünde yakıt var. Bujiyi temizleyin. Motor durmuyor. Durma mekanizması arızalı. Ateşleme kablosunu bujiden ayırın. Yet- kili bir servis noktasında ürünü tamir etti- rin. Motor sorunlu şekilde çalışı- yor. Ateşleme kablosu doğru bir şekilde bağ- lanmamıştır. Ateşleme kablosunu bujiye bağlayın. Yakıt hattında kir vardır veya yakıt eski- miştir. Yakıt hattını temizleyin. Yakıt tankını doğru türde yeni bir yakıtla doldurun. Yakıt tankı kapağı tıkanmıştır. Yakıt tankı kapağını temizleyin. Yakıt sisteminde su veya kir vardır. Yakıt tankını boşaltın. Yakıt tankını doğ- ru türde yeni bir yakıtla doldurun. Hava filtresi kirlidir. Hava filtresini temizleyin. Karbüratörün ayarlanması gerekir. Servis bayisinde karbüratörü ayarlatın. Motor çok ısınıyor. Motor yağ seviyesi çok düşüktür. Motor yağını doldurun. Hava akışı yeterli değil. Hava filtresini ve hava filtresi yuvasını te- mizleyin. Karbüratörün ayarlanması gerekir. Servis bayisinde karbüratörü ayarlatın. Yüksek hızda çalışırken mo- torda tekleme var. Bujideki elektrot boşluğu çok küçüktür. Elektrot boşluğunu ayarlayın. Normal yük sırasında motor- dan olağan dışı sesler geliyor. Yanlış benzin tipi. Yakıt tankını ve karbüratörü boşaltın. Ye- ni benzin doldurun. Bkz. Yakıt sistemini kontrol etme sayfada: 375 . Sorun devam ederse yerel servis bayinize başvurun.

287 - 009 - 28.10.2022 375Sorun Olası neden Çözüm

Motor, rölantide düzgün çalış- mıyor. Buji kirlidir, arızalıdır veya elektrot boşlu- ğu çok geniştir. Elektrot boşluğunu ayarlayın veya bujiyi değiştirin. Karbüratörün ayarlanması gerekir. Karbüratörü ayarlayın. Hava filtresi kirlidir. Hava filtresini temizleyin. Taşıma, depolama ve atma Taşıma ve saklama

• Ürün ile yakıtı taşımak ve saklamak için sızıntı veya duman olmadığından emin olun. Örneğin, elektrikli cihazlardan veya kazanlardan kaynaklanan kıvılcım veya açık alevler yangın çıkarabilir.

• Yakıtı taşımak ve saklamak için her zaman onaylı kaplar kullanın.

• Ürünü uzun bir süre için saklama yerine koymadan önce yakıt tankını boşaltın. Yakıtı uygun bir çöp atma merkezinde bertaraf edin

• Hasar veya kaza olmasını önlemek için taşıma sırasında ürünü güvenli bir şekilde bağlayın.

• Çocukların veya yetkili olmayan kişilerin erişmesini önlemek için ürünü kilitli bir alanda tutun.

• Ürünü kuru ve donmayan bir yerde tutun. Akü ve şarj cihazının taşınması ve depolanması

• Ürün sabit konuma gelmeden ve soğumadan aküyü çıkarmayın. Çıkarmak için akünün üst kısmındaki düğmeyi basılı tutun ve aküyü yuvasından çıkarın.

• Depolama süresi 30 günden fazlaysa aküyü 3'ten fazla yeşil ışık yanana kadar şarj edin.

• Akünün hasar görmesini önlemek için aküyü 3 ayda bir şarj edin.

• Akü ve akü şarj cihazı 5°C ile 40°C arasında depolanmalıdır. Yüksek sıcaklıklar veya ateş gibi yüksek sıcaklık kaynakları aküye zarar verebilir.

• Akü parçalarını sökmeyin.

• Aküyü tamamen suya batırmayın. Aküyü hava akışı iyi olan serin ve kuru bir yerde tutun.

• Akü kokuyorsa veya sıcaksa ya da çalışma, depolama veya şarj sırasında ısı aküde deformasyona neden oluyorsa aküyü çıkarın ve kullanmayın.

• Hasarı önlemek için taşıma sırasında akünün veya akü şarj cihazının takılı olduğundan emin olun.

• Akü şarj cihazının çok fazla ısınmadığından emin olun. Atma

• Yerel geri dönüşüm gerekliliklerine ve geçerli düzenlemelere uyun.

• Motor yağı veya antifriz gibi tüm kimyasal maddeleri bir servis merkezinde ya da uygun çöp atma merkezinde bertaraf edin.

• Artık kullanılmadığında, ürünü bir Husqvarna yetkili satıcısına gönderin veya geri dönüşüm merkezinde bertaraf edin.

• Aküyü bir servis noktasında veya kullanılmış aküler için çöp atma merkezinde bertaraf edin. Teknik veriler Teknik veriler LB 146 LB 246E Motor Marka Husqvarna Husqvarna Model HS 139A HS 139AE Motor tipi Tek silindirli, 4 Zamanlı, Basınçlı Havayla Soğutma, OHV Tek silindirli, 4 Zamanlı, Basınçlı Havayla Soğutma, OHV Hacim, cm

2,2 2,2 Ateşleme Sistemi Buji Husqvarna HQT–7 Husqvarna HQT–7 Elektrot boşluğu, mm 0,7-0,8 0,7-0,8 Yakıt ve yağlama sistemi Motor yağlama türü Çarpmalı yağlama Çarpmalı yağlama Yakıt deposu kapasitesi, l 1,0 0,9 Yağ deposu kapasitesi, l 0,5 0,5 Motor yağı

Husqvarna SAE 30 Husqvarna SAE 30 Ağırlık Boş depolarla birlikte, kg 22 23,5 Gürültü emisyonu

Ses gücü düzeyi, ölçülmüş dB (A) 92 92 Ses gücü düzeyi, garantili L

dB (A) 94 94 Ses düzeyleri

Operatörün kulağındaki ses basıncı düzeyi, dB (A) 79 79 Titreşim düzeyleri

Üst tutma yerindeki titreşim, m/sn

3,4 3,4 Kesme ekipmanı Kesim yüksekliği, mm 35-70 35-70 Kesim genişliği, mm 460 460 Kesim sistemi Bioclip

Bıçak - Standart Mulch 5839740-10 Mulch 5839740-10 Marş sistemi Elektrikli marş Hayır Evet Akü - Lityum İyon, 12 V/15,7 Wh

Motor için gösterilen güç derecesi SAE J1349/ISO1585 standardına göre ölçülen motor modeli için tipik bir üretim motorunun (belirlenmiş dev/dak'da) ortalama net güç çıkışıdır. Seri üretim motorları bu değerden farklı olabilir. Ürünün son haline takılan motorun gerçek güç çıkışı çalışma hızına, çevre koşullarına ve diğer değerlere bağlıdır.

SAE-30 yağ, +5°C'nin altındaki sıcaklıkta kullanılırsa motoru yeterince yağlayamayabilir. Bu, motora zarar verebilir. Bkz. Motor yağının değiştirilmesi sayfada: 373 Düşük sıcaklıklara yönelik doğru yağ için.

2000/14/AT sayılı AT direktifi uyarınca ses gücü (L

) olarak çevrede ölçülen gürültü emisyonu düzeyi.

Ses basıncı düzeyi için bildirilen verilerdeki tipik istatistik dağılım (standart sapma) 1,2 dB(A) şeklindedir.

Titreşim düzeyi için bildirilen verilerdeki tipik istatistik dağılım (standart sapma) 0,2 m/sn

AB Uyumluluk Bildirimi Biz, Husqvarna AB, SE‐561 82 Huskvarna, İsveç, tel: [phone] olarak tek sorumlu vasfıyla ürüne ilişkin aşağıdaki beyanlarda bulunmaktayız: Açıklama Çim Biçme Makinesi Marka Husqvarna Tip/Model LB 146, LB 246E Kimlik 2022 ve sonrası tarihli seri numaraları aşağıdaki AB direktifleri ve yönetmelikleriyle tamamen uyumludur: Düzenleme Açıklama 2006/42/AT "makinelerle ilgili" 2014/30/AB "elektromanyetik uyumlulukla ilgili" 2000/14/AT "çevredeki gürültü emisyonlarıyla ilgili" 2011/65/AB "elektrikli ve elektronik ekipmanlarda belirli tehlikeli maddelerin kullanımının kısıtlanmasıyla ilgili" ve aşağıdaki standartlar ve/veya teknik özellikler uygulanmıştır: EN ISO 5395-1:2013+A1:2018, EN ISO 5395-2:2013+A1:2016+A2:2017, EN ISO 12100:2010,

EN 55012:2007+A1:2009, EN IEC 63000:2018

Onaylanmış Kuruluş: 0404, RISE SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden 2000/14/AT konsey direktifi, uyumluluk değerlendirme prosedürü: Ek VI ile uyumluluğu belgelemiştir. Gürültü emisyonları ile ilgili bilgi için bkz. Teknik veriler sayfada: 376
