NÁVOD K OBSLUZE LB 246E HUSQVARNA

CS Návod k použití 36-49

DA Brugsanvisning 50-63

Odstraňování problémů s motorem.... 45

Přeprava, skladování a likvidace.... 46

Technické údaje....47

Prohlášení o shodě....49

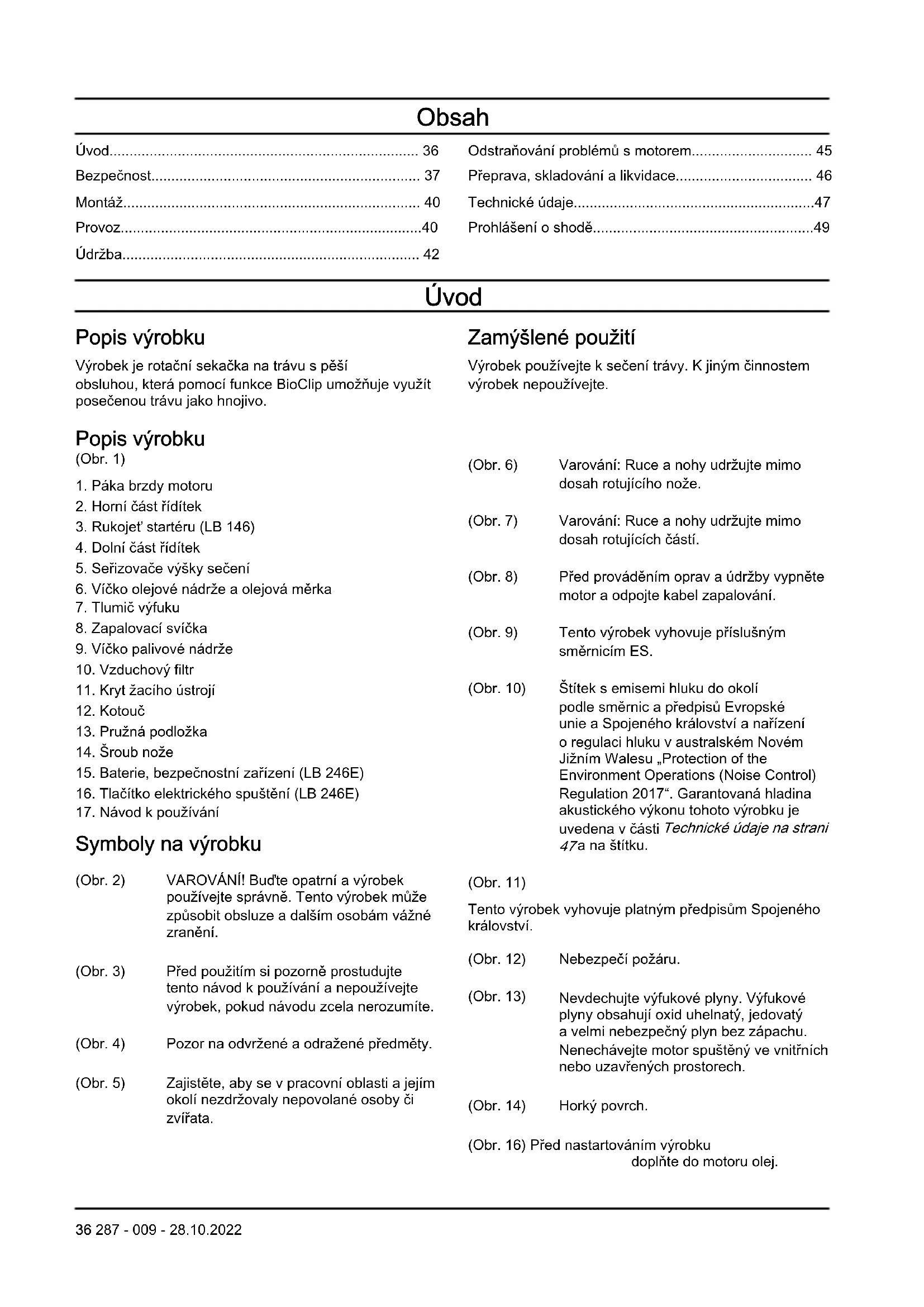

Úvod

Popis výrobku

Výrobek je rotační sekačka na trávu s pěší obsluhou, která pomocí funkce BioClip umožňuje využít posečenou trávu jako hnojivo.

Popis výrobku

(Obr. 1)

1. Páka brzdy motoru
2. Horní část řídítek
3. Rukojet' startéru (LB 146)
4. Dolní část řídítek
5. Seřizovače výšky sečení
6. Víčko olejové nádrže a olejová měrka
7. Tlumič výfuku
8. Zapalovací svíčka
9. Víčko palivové nádrže
10. Vzduchový filtr
11. Kryt žacího ústrojí
12. Kotouč
13. Pružná podložka
14. Šroub nože
15. Baterie, bezpečnostní zařízení (LB 246E)
16. Tlačítko elektrického spuštění (LB 246E)
17. Návod k používání

Symboly na výrobku

(Obr. 2) VAROVÁNÍ! Buděte opatrní a výrobek používejte správně. Tento výrobek může způsobit obsluze a dalším osobám vážné zranění.

(Obr. 3) Před použitím si pozorně prostudujte tento návod k použivání a nepoužívejte výrobek, pokud návodu zcela nerozumíte.

(Obr. 4) Pozor na odvržené a odražené předměty.

(Obr. 5) Zajistěte, aby se v pracovní oblasti a jejím okolí nezdržovaly nepovolané osoby či zvířata.

Zamýšlené použití

Výrobek používejte k sečení trávy. K jiným činnostem výrobek nepoužívejte.

(Obr. 6) Varování: Ruce a nohy udržujte mimo dosah rotujícího nože.

(Obr. 7) Varování: Ruce a nohy udržujte mimo dosah rotujících částí.

(Obr. 8) Před prováděním oprav a údržby vypněte motor a odpojte kabel zapalování.

(Obr. 9) Tento výrobek vyhovuje příslušným směrnicím ES.

(Obr. 10) Štítek s emisemi hluku do okolí podle směrnic a předpisů Evropské unie a Spojeného království a nařizení o regulaci hluku v australském Novém Jižním Walesu „Protection of the Environment Operations (Noise Control) Regulation 2017“. Garantovaná hladina akustického výkonu tohoto výrobku je uvedena v části Technické údaje na strani 47a na štítku.

(Obr. 11)

Tento výrobek vyhovuje platným předpisům Spojeného království.

(Obr. 12) Nebezpečí požáru.

(Obr. 13) Nevdechujte výfukové plyny. Výfukové plyny obsahují oxid uhelnatý, jedovatý a velmi nebezpečný plyn bez zápachu. Nenechávejte motor spuštěný ve vnitřních nebo uzavřených prostorech.

(Obr. 14) Horký povrch.

(Obr. 16) Před nastartováním výrobku doplňte do motoru olej.

(Obr. 17) Startovací proces pro LB 146:

Zatlačte rukojet' brzdy motoru směrem dolů a tahejte za ru- kojet' startovací šňůry.

(Obr. 18) Startovací proces pro LB

246E: Zatlačte rukojeť brzdy motoru směrem dolů a stiskněte tlačítko startování.

(Obr. 15) Skenovatelný kód.

Povšimněte si: Další symboly/štítky na produktu se týkají certifikačních požadavků pro další komerční oblasti.

Odpovědnost za výrobek

Jak uvádí zákon o odpovědnosti za výrobek, neneseme odpovědnost za žádnou škodu způsobenou našim výrobkem, pokud:

• byl výrobek nesprávně opraven.
• byl výrobek opraven pomocí součástí od jiného výrobce nebo součástí, které nejsou výrobcem schváleny.
• má výrobek příslušenství od jiného výrobce nebo příslušenství, které není výrobcem schváleno.
• výrobek nebyl opraven ve schváleném servisním středisku nebo schváleným odborníkem.

Emise Euro V

VÝSTRAHA: Manipulace s motorem vede k zneplatnění typového schválení EU tohoto výrobku.

Bezpečnost

Definice týkající se bezpečnosti

Varování, upozornění a poznámky slouží jako upozornění na specifické důležité části návodu.

VÝSTRAHA: Používá se v případě nebezpečí úrazu nebo usmrcení obsluhy nebo okolních osob, pokud nejsou dodrženy pokyny uvedené v této příručce.

VAROVÁNÍ: Používá se v případě nebezpečí poškození výrobku, dalších materiálů či škod na majetku v blízkém okolí, pokud nejsou dodrženy pokyny uvedené v této příručce.

Povšimněte si: Používá se k poskytnutí dalších informací, které jsou nezbytné v dané situaci.

Obecné bezpečnostní pokyny

VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Tento výrobek je nebezpečný, nepoužívá-li se správně nebo není-li věnována provozu řádná pozornost. Nedodržení bezpečnostních pokynů může vést ke zranění nebo usmrcení.
• Tento výrobek vytváří během provozu elektromagnetické pole. Toto pole může za určitých okolností narušovat funkci aktivních či pasivních implantovaných lékařských přístrojů. Za účelem

snížení rizika možného zranění nebo smrtelného úrazu doporučujeme osobám s implantovanými lékařskými přístroji poradit se před použitím výrobku s lékařem a s výrobcem implantovaného lékařského přístroje.

• Buděte stále opatrní a používejte zdravý rozum. Nejste-li si jisti, jak ovládat výrobek ve zvláštních situacích, vypněte jej a promluvte si s prodejcem Husqvarna, než budete pokračovat v práci.
• Mějte na paměti, že obsluha je odpovědná za nehody a škody vzniklé jiným osobám nebo na jejich majetku.
• Udržujte výrobek čistý. Ujistěte se, že jsou značky a štítky dobře čitelné.
• Nedovolte osobám používat výrobek, nejste-li si jisti, že si přečetly návod k používání a porozuměly jeho obsahu.
  • Zamezte používání výrobku dětmi.
• Udržujte děti mimo pracovní oblast. Vždy musí být přítomna zodpovědná dospělá osoba.
• Zamezte používání výrobku osobami, které naznají pokyny.
• Vždy sledujte osoby s fyzickým nebo mentálním postižením při práci s výrobkem. Vždy musí být přítomna zodpovědná dospělá osoba.
• Nepoužívejte výrobek, jste-li unavení, nemocní nebo pod vlivem alkoholu, drog nebo léků. To by mohlo ovlivnit váš zrak, ostražitost, koordinaci a úsudek.
• Nepoužívejte výrobek, pokud je vadný.
• Nikdy neupravujte výrobek a nepoužívejte jej, pokud je možné, že jej upravil někdo jiný.
• Neměňte nastavení regulace otáček motoru.

VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Před použitím výrobku, odklidte z pracovní oblasti předměty, jako jsou větve, větvičky a kameny.
• Předměty, které mohou být zachyceny žacím ústrojím mohou být odmrštěny a způsobit zranění osob a poškození předmětů. Udržujte osoby v okolí a zvířata v bezpečné vzdálenosti od výrobku.
• Nikdy nepoužívejte výrobek za špatného počasí, jako je mlha, déšť, silný vítr, intenzívní chlad a nebezpečí blesku. Použití výrobku za špatného počasí nebo ve vlhkých či mokrých podmínkách je namáhavé. Nepříznivé počasí může vytvořit nebezpečné podmínky, např. kluzký povrch.
• Dávejte pozor na osoby, předměty a situace, které mohou bránit bezpečnému provozu výrobku.
• Dávejte pozor na překážky, jako jsou kořeny, kameny, větve, díry a příkopy. Vysoká tráva může překážky skrýt.
• Sečení trávy na svazích může být nebezpečné. Nepoužívejte výrobek na svahu se sklonem větším než 15°.
• S výrobkem jezděte po vrstevnicích. Nepohybujte se na svahu nahoru a dolů.
• Postupujte opatrně v blízkosti skrytých rohů a objektů, které mohou bránit ve výhledu.

Bezpečnost práce

VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Tento výrobek používejte výhradně k sečení trávy. Není dovoleno používat výrobek k jiným činnostem.
• Používejte osobní ochranné prostředky. Další informace naleznete v části Osobní ochranné prostředky na strani 38.
• Ujistěte se, že víte, jak v případě nouze rychle zastavit motor.
• Nikdy nestartujte motor v uzavřených prostorech nebo v blízkosti hořlavého materiálu. Výfukové plyny z motoru jsou horké a mohou obsahovat jiskry, které by mohly zažehnout požár.
• Neprovozujte výrobek, pokud není správně namontovaný nůž a všechny kryty. V opačném případě by se mohl nůž uvolnit a způsobit zranění osob.
• Zajistěte, aby nůž nenarazil do předmětů, jako jsou kameny a kořeny. Mohlo by dojít k poškození nože a ohnutí hřídele motoru. Ohnutý hřídel způsobuje velké vibrace a hrozí velmi vysoké riziko uvolnění nože.
• Pokud nůž narazí do nějakého předmětu nebo se objeví vibrace, okamžitě zastavte výrobek. Odpojte

kabel zapalování od zapalovací svíčky. Zkontrolujte, zda není výrobek poškozený. Opravte poškozené díly nebo svěřte opravu schválenému servisnímu pracovníkovi.

• Po nastartování motoru nikdy nepřipevňujte páku brzdy motoru trvale k rukojeti sekačky.
• Umístěte výrobek na stabilní, rovný povrch a nastartujte jej. Zkontrolujte, zda nůž nemůže přijít do kontaktu se zemí nebo cizími objekty.
• Při provozu vždy stůjte za výrobkem.
• Při provozu nechte všechna kola spočívat na zemi a držte rukojeť oběma rukama. Ruce a nohy udržujte mimo dosah rotujících nožů.
• Nenaklánějte výrobek, když je spuštěný motor.
• Dávejte pozor při tažení výrobku dozadu.
• Nikdy nezvedejte výrobek, když je spuštěný motor. Pokud musíte výrobek zvednout, nejprve vypněte motor a odpojte kabel zapalování od zapalovací svíčky.
• Při provozování výrobku nechodte směrem dozadu.
• Před přejezdem ploch bez trávy, jako jsou cesty vytvořené ze štěrku, kamenů nebo asfaltu, vypněte motor.
• Neběhejte s výrobkem, když je spuštěný motor. Při provozu výrobku vždy pouze chod'te.
• Před změnou výšky sečení vypněte motor. Nikdy neprovádějte seřizování při spuštěném motoru.
• Nikdy nenechte výrobek se spuštěným motorem bez dozoru. Vypněte motor a ujistěte se, že se žací ústrojí neotáčí.

Bezpečnostní pokyny pro provoz

Osobní ochranné prostředky

VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Osobní ochranné prostředky nemohou zcela eliminovat nebezpečí úrazu, ale v případě nehody pomáhají snížit míru poranění. Požádejte prodejce, aby vám pomohl vybrat správné vybavení.
• Používejte ochranu sluchu, pokud je hladina hluku vyšší než 85 dB.
• Používejte odolnou obuv s protiskluzovou podrážkou. Nepoužívejte otevřenou obuv ani nepracujte naboso.
• Používejte silné, dlouhé kalhoty.
• Při určitých činnostech používejte ochranné rukavice, například při nasazování, prohlídce nebo čištění žacího ústrojí.

Bezpečnostní zařízení na produktu

VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Nepoužívejte výrobek, jehož bezpečnostní zařízení jsou vadná!
• Pravidelně kontrolujte bezpečnostní zařízení. Pokud je zařízení vadné, obrat'te se na servis Husqvarna.
• Neprovádějte úpravy bezpečnostních zařízení

Kontrola krytu žacího ústrojí

Kryt žacího ústrojí snižuje vibrace výrobku a snižuje nebezpečí poranění nožem.

- Zkontrolujte kryt žacího ústrojí, aby bylo zajištěno, že nevykazuje známky poškození, např. praskliny.

Baterie (LB 246E)

VÝSTRAHA: Závada baterie snižuje bezpečnost výrobku. Vždy používejte výhradně baterii schválenou výrobcem.

Baterie dodává výkon pro elektrické startování a zároveň je to bezpečnostní zařízení, které brání neúmyslnému startování. Pokud výrobek nepoužíváte nebo pokud ho ponecháváte bez dozoru, vyjměte baterii.

Kontrola rukojeti brzdy motoru

Páka brzdy motoru slouží k zastavení motoru. Když uvolníte páku brzdy motoru, motor se zastaví.

- Nastartujte motor a poté uvolněte rukojeť brzdy motoru. Pokud se motor nevypne během 3 sekund, požádejte schváleného servisního pracovníka Husqvarna o seřízení brzdy motoru. (Obr. 19)

Tlumič výfuku

Tlumič výfuku je určen k omezení úrovně hluku na minimum a k usměrnění výfukových plynů směrem od obsluhy.

Nepoužívejte výrobek bez tlumiče výfuku nebo pokud je vadný. Vadný tlumič výfuku zvyšuje hladinu hluku a nebezpečí požáru.

VÝSTRAHA: Tlumič výfuku je během provozu a po použití velmi horký, i když motor pracuje na volnoběžné otáčky. Aby se zabránilo požáru, dbejte zvýšené opatrnosti v blízkosti hořlavých materiálů a plynů.

Kontrola tlumiče výfuku

- Pravidelně kontrolujte tlumič výfuku, aby bylo zajištěno, že je řádně upevněný a že není poškozený.

Bezpečnost při manipulaci s palivem

VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Pokud je na výrobku palivo nebo olej, nespouštějte ho. Nechtěné palivo/olej z výrobku odstraňte a nechte výrobek uschnout.
• Pokud si palivem polijete oblečení, okamžitě se převlékněte.
• Zabraňte styku paliva s tělem, může způsobit zranění. Pokud se polijete palivem, omyjte zasažené místo vodou a mýdlem.
• Nepouštějte motor, pokud z něj něco uniká. Pravidelně kontrolujte, jestli z motoru nic neuniká.
• Při manipulaci s palivem bud'te opatrní. Palivo je hořlavé a výpary jsou výbušné a můžou způsobit zranění nebo smrt.
• Nevdechujte palivové výpary, můžou způsobit zranění. Zajistěte dostatečný průtok vzduchu.
  • V blízkosti paliva ani motoru nekuřte.
• Do blízkosti paliva ani motoru neumist'ujte horké předměty.
• Když je spuštěný motor, nedoplňujte palivo.
• Než začnete doplňovat palivo, přesvědčte se, že je motor studený.
• Než doplníte palivo, pomalu otevřete uzávěr palivové nádrže a opatrně uvolněte tlak.
• Palivo do motoru nedoplňujte ve vnitřních prostorech. Nedostatečné proudění vzduchu může způsobit zranění nebo smrt udušením nebo otravou kysličníkem uhelnatým.
• Pevně dotáhněte víčko palivové nádrže. Není-li víčko palivové nádrže dotažené, hrozí nebezpečí požáru.
• Než výrobek spustíte, přejděte s ním minimálně 3 m (10 stop) od místa, kde jste doplňovali palivo.
• Nenaplňujte palivovou nádrž na maximum. Teplem dochází k rozpínání paliva. V horní části palivové nádrže udržujte volný prostor.

Bezpečnostní pokyny pro údržbu

VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Výfukové plyny obsahují oxid uhelnatý, jedovatý a velmi nebezpečný plyn bez zápachu. Nenechávejte motor spuštěný ve vnitřních nebo uzavřených prostorech.
• Před prováděním údržby výrobku nejprve vypněte motor a odpojte kabel zapalování od zapalovací svíčky. U LB 246E také vyjměte baterii.
• Při provádění údržby žacího ústrojí používejte ochranné rukavice. Nůž je velmi ostrý a může snadno dojít k pořezání.

• Příslušenství a změny výrobku, které neschválí výrobce, mohou způsobit vážné zranění nebo úmrtí. Neprovádějte změny na výrobku. Vždy používejte výhradně příslušenství schválené výrobcem.

• Při nesprávném nebo nepravidelném provádění údržby se zvyšuje nebezpečí poranění a poškození výrobku.

• Provádějte pouze údržbu uvedenou v tomto návodu k používání. Veškerý ostatní servis musí provést schválený servisní pracovník Husqvarna.

• Servis výrobku by měl provádět schválený servisní pracovník Husqvarna v pravidelných intervalech.

• Poškozené, opotřebené či prasklé součásti vyměňte.

Montáž

Úvod

VÝSTRAHA: Před montáží výrobku je třeba, abyste si přečetli a porozuměli kapitole o bezpečnosti.

VÝSTRAHA: Před montáží výrobku sejměte koncovku kabelu zapalovací svíčky ze zapalovací svíčky.

Montáž řídítek

VÝSTRAHA: U modelu LB 246E vyjměte baterii.

1. Namontujte horní část řídítek na dolní část a řádně utáhněte knoflíky (A), podložky (B) a šrouby (C) na pravé i levé straně. (Obr. 20)

VAROVÁNÍ: Zkontrolujte, zda se nezachytila lanka a zda nejsou poškozená.

1. Zvedněte řídítka nahoru. (Obr. 21)
2. Umístěte vzpěru do drážky na krytu žacího ústrojí. (Obr. 22)
3. Připevněte 2 zarážky, které zajišťují vzpěru a řídítka. Zcela je zatlačte na místo. (Obr. 23)

Povšimněte si: Jedna ze dvou zarážek je označena písmenem H a druhá písmenem V.

Zarážku s označením „H“ umístěte vpravo a zarážku s označením „V“ vlevo.

VAROVÁNÍ: Neprovozujte výrobek, pokud nejsou tyto 2 zarážky upevněny.

Nastavení výšky řídítek

1. Odmontujte podpěru řídítek ze spodní části řídítek. (Obr. 24)
   a) Vložte podpěru řídítek do horního otvoru (A), pokud chcete snížit výšku řídítek.
   b) Vložte podpěru řídítek do spodního otvoru (B), pokud chcete zvýšit výšku řídítek. (Obr. 25)

Nastavení produktu do přepravní polohy

1. Povolte knoflíky. (Obr. 26)
2. Uvolněte vzpěru. (Obr. 27)
3. Složte dolní část řídítek a vzpěru dopředu. (Obr. 28)
4. Složte horní část řídítek dozadu.

Nastavení výrobku do provozní polohy

1. Složte horní část řídítek dopředu.
2. Zvedněte dolní část řídítek dozadu do vzpřímené polohy. (Obr. 29)
3. Umístěte vzpěru do drážky. (Obr. 30)
4. Zvedněte horní část řídítek nahoru.
5. Rádně utáhněte knoflíky.

Provoz

Úvod

VÝSTRAHA: Před používáním produktu je třeba, abyste si přecetli a porozuměli kapitole o bezpečnosti.

Husqvarna Connect

Husqvarna Connect je bezplatná aplikace pro mobilní zařízení. Aplikace Husqvarna Connect dodá vašemu výrobku Husqvarna doplňkové funkce:

- Rozšířené informace o výrobku.

- Informace o dílech a servisu a nápověda pro tyto položky.

Jak začit používat aplikaci Husqvarna Connect

1. Stáhněte si aplikaci Husqvarna Connect do svého mobilního zařízení.
2. V aplikaci Husqvarna Connect se zaregistrujte.
3. Při připojování a registraci výrobku postupujte podle pokynů v aplikaci Husqvarna Connect.

Povšimněte si: Aplikace Husqvarna Connect není dostupná ke stažení na všech trzích. Další informace získáte u svého prodejce poskytujícího servis.

Před použitím výrobku

1. Pozorně si prostudujte tento návod k používání a nepoužívejte výrobek, pokud návodu zcela nerozumíte.
2. Zkontrolujte žací ústrojí, aby bylo zajištěno, že je řádně připevněné a nastavené. Další informace jsou uvedeny v části Kontrola žacího ústrojí na strani 43.
3. Zkontrolujte hladinu motorového oleje a v případě potřeby jej doplňte. Další informace jsou uvedeny v části Kontrola hladiny oleje na strani 43.
4. Naplňte palivovou nádrž. Další informace jsou uvedeny v části Doplňování paliva na strani 41.

Doplňování paliva

Pokud možno používejte alkylátový benzín s nízkými emisemi. Není-li k dostání alkylátový benzín s nízkými emisemi, používejte kvalitní bezolovnatý benzín nebo olovnatý benzín s oktanovým číslem nejméně 90.

VAROVÁNÍ: Nepoužívejte benzín s oktanovým číslem nižším než 90 RON (87 AKI). Můžete tím výrobek poškodit.

1. Víčko palivové nádrže otevírejte pomalu, aby se uvolnil tlak.
2. Palivo doplňte pomalu z kanystru. Dojde-li k rozlití paliva, odstraňte jej utěrkou a zbývající palivo nechte vypařit.
3. Očistěte plochu kolem víčka palivové nádrže.
4. Pevně dotáhněte víčko palivové nádrže. Není-li víčko palivové nádrže dotažené, hrozí nebezpečí požáru.
5. Než výrobek spustíte, přejděte s ním minimálně 3 m (10 stop) od místa, kde jste doplňovali palivo.

Nastavení výšky sečení

VAROVÁNÍ: Nenastavujte výšku sečení příliš nízko. V případě, že není povrch trávníku rovný, mohou nože přijít do styku se zemí.

Spuštění výrobku

- Zkontrolujte, zda je kabel zapalování připojený k zapalovací svíčce.

Ruční start (LB 146)

1. Postavte se za výrobek.
2. Držte rukojet' motorové brzdy proti horní částí řídítek. (Obr. 32)
3. Uchopte rukojet' startovací šňůry pravou rukou.
4. Pomalu vytáhněte startovací šňůru, dokud neucítíte odpor.
5. Nastartuje motor silným zatáhnutím za šňůru.

VÝSTRAHA: Nikdy si neomotávejte startovací šňuru kolem ruky.

Elektrické startování (LB 246E)

1. Zkontrolujte, zda je baterie nabita. Další informace jsou uvedeny v části Baterie (LB 246E) na strani 44.
2. Připojte baterii k motoru. Baterie je zajištěná na místě, jakmile uslyšíte cvaknutí. (Obr. 33)
3. Postavte se za výrobek a přitáhněte rukojeť motorové brzdy (A) k horní části řídítek. (Obr. 34)
4. Stiskněte a podržte tlačitko startování (B) 3 až 5 sekund. Motor se spustí.

Povšimněte si: Pokud motor nenastartujte, počkejte 1 minutu a zkuste výrobek nastartovat znovu.

Zastavení výrobku

- Motor zastavíte uvolněním páky brzdy motoru.

Demontáž baterie (LB 246E)

Když není výrobek v provozu, vyjměte baterii, abyste zabránili neúmyslnému nastartování motoru.

- Stiskněte pojistné tlačítko (A) a vytáhněte baterii směrem nahoru. (Obr. 35)

Jak docílit dobrých výsledků

• Používejte vždy ostrý nůž. Při použití tupého nože je střih nepravidelný a posečený povrch trávy žloutne. Ostrý nůž také vyžaduje méně energie než tupý nůž.
• Nesekejte více než 13 výšky trávy. Nejprve sekejte se žacím ústrojím nastaveným vysoko. Zkontrolujte výsledek a případně snižte výšku sečení na požadovanou úroveň. Pokud je tráva velmi vysoká, jezděte pomalu a v případě potřeby sekejte 2krát.
• Sekejte vždy v jiném směru, aby na trávníku nevznikly pruhy.
• Udržujte kryt žacího ústrojí čistý. Nahromaděná tráva a nečistoty na vnitřní straně krytu žacího ústrojí mohou snížit výsledek sečení. Další informace jsou uvedeny v části Čištění vnitřního povrchu krytu žacího ústrojí na strani 43.

Údržba

Úvod

VÝSTRAHA: Před prováděním údržby je třeba, abyste si přečetli kapitolu o bezpečnosti a porozuměli jí.

Pro servis a opravy výrobku je nezbytné speciální školení. Garantujeme dostupnost profesionálních oprav a servisu. Pokud prodejce neposkytuje servisní služby, požádejte jej o informace o nejbližším servisu.

Podrobnější informace jsou uvedeny v části.

Plán údržby

straně a ne vespod. Hrozí poškození motoru.

VAROVÁNÍ: U modelů s elektrickým startováním vyjměte baterii před prováděním údržby, oprav nebo čištění stroje.

Intervaly údržby se vypočítávají na základě každodenního používání výrobku. Intervaly se mění, není-li výrobek používán denně.

U údržby označené symbolem * vyhledejte pokyny v části Bezpečnostní zařízení na produktu na strani 38.

VAROVÁNÍ: Když nakláníte výrobek, ujištěte se, že vzduchový filtr je na horní

Údržba	Denně Měsíčně	Každou se-zónu
Provedte běžnou kontrolu. X
Zkontrolujte hladinu oleje. X
Vyměňte olej (poprvé po 5 h používání, poté po každých 50 h používání).15		X
Čištění výrobku X
Zkontrolujte žací ústrojí. X
Zkontrolujte kryt žacího ústrojí.* X
Zkontrolujte páku brzdy motoru.* X
Zkontrolujte tlumič výfuku.* X
Zkontrolujte zapalovací svíčku. V případě potřeby zapalovací svíčku očistěte nebo vyměňte.		X
Zkontrolujte vzduchový filtr. X
Vyčistěte vzduchový filtr.16		X
Vyměňte vzduchový filtr. X
Zkontrolujte palivový systém. X
Vyčistěte chladicí žebra válce. X

Provedení běžné kontroly

- Zajistěte, aby byly všechny matice a šrouby na výrobku správně dotažené.

Čištění výrobku zvnějšku

• Pomocí kartáče odstraňte listí, trávu a nečistoty.
• Zkontrolujte, zda není přívod vzduchu v horní části motoru ucpaný.
• K čištění produktu nepoužívejte vodu pod vysokým tlakem.
• Pokud používáte vodu k čištění motoru, nestříkejte ji přímo na motor.

Čištění vnitřního povrchu krytu žacího ústrojí

1. Vyprázdněte palivovou nádrž.
2. Nakloňte výrobek. Zkontrolujte, zda zapalovací svíčka směřuje vzhůru.

VAROVÁNÍ: Pokud byste položili výrobek se vzduchovým filtrem dole, mohl by se poškodit motor.

1. Opláchněte vodou z hadice vnitřní povrch krytu žacího ústrojí.

Kontrola žacího ústrojí

VÝSTRAHA: Aby se zabránilo náhodnému spuštění, odpojte kabel zapalování od zapalovací svíčky.

VÝSTRAHA: Při provádění údržby žacího ústrojí používejte ochranné rukavice. Nůž je velmi ostrý a může snadno dojít k pořezání.

1. Zkontrolujte žací ústrojí ohledně poškození a prasklin. Poškozené žací ústrojí vždy vyměňte.
2. Prohlédněte nůž a zkontrolujte, zda není poškozený nebo tupý.

Povšimněte si: Po ostření je nezbytné nůž vyvážit. Výměnu, ostření a vyvážení nože svěřte servisnímu středisku. Dojde-li k nárazu do překážky, po kterém dochází k vypínání výrobku, vyměňte poškozený nůž. O tom, zda je možné nůž nabrousit či zda je nutné ho vyměnit, rozhodne servisní středisko.

Postup výměny nože

1. Zajistěte nůž pomocí dřevěného špalíku. (Obr. 36)
2. Demontujte šroub nože a pružnou podložku.

3. Demontujte nůž.

4. Prohlédněte držák nože a šroub nože a zkontrolujte, zda nejsou poškozené.

5. Prohlédněte hřídel motoru a ujistěte se, zda není ohnutý.
6. Při montáží nového nože nasměrujte zahnuté konce nože ve směru krytu žacího ústrojí. (Obr. 37)
7. Zkontrolujte, zda je nůž zarovnaný se středem hřídele motoru.
8. Zajistěte nůž pomocí dřevěného špalíku. Nasaděte pružnou podložku a utáhněte šroub a podložku utahovacím momentem 35-40 Nm. (Obr. 38)
9. Otočte nožem rukou a zkontrolujte, zda se volně otáčí.

VÝSTRAHA: Používejte odolné rukavice. Nůž je velmi ostrý a může snadno dojít k pořezání.

1. Nastartujte výrobek a provedte test nože. Pokud není nůž správně připevněn, výrobek vibruje a výsledky sečení nejsou uspokojivé.

Kontrola hladiny oleje

VAROVÁNÍ: Příliš nízká hladina oleje může způsobit poškození motoru. Před spuštěním výrobku zkontrolujte hladinu oleje.

1. Umístěte výrobek na rovnou plochu.
2. Sejměte víčko olejové nádrže s olejovou měrkou.
3. Setřete olej z olejové měrky.
4. Zasuňte olejovou měrku do olejové nádrže, abyste mohli zkontrolovat hladinu oleje.
5. Vyjměte olejovou měrku.
6. Zkontrolujte hladinu oleje na olejové měrce.
7. Pokud je hladina nízká, doplňte motorový olej a znovu zkontrolujte hladinu oleje.

Výměna motorového oleje

VÝSTRAHA: Motorový olej je bezprostředně po vypnutí motoru velmi horký. Před vypuštěním nechte motorový olej vychladnout. Pokud si potřísníte pokožku motorovým olejem, omyjte ji mýdlem a vodou.

(Obr. 39)

1. Nechte výrobek běžet, dokud nebude palivová nádrž prázdná.
2. Odmontujte kabel zapalování od zapalovací svíčky.
3. Sejměte víčko olejové nádrže.

4. Umístěte nádobu pod výrobek tak, aby do něj mohl vytéct motorový olej.

5. Nakloňte výrobek, aby se vypustil olej z olejové nádrže.

6. Doplňte nový motorový olej typu doporučeného v části Technické údaje na strani 47.
7. Zkontrolujte hladinu oleje. Další informace jsou uvedeny v části Kontrola hladiny oleje na strani 43.

Baterie (LB 246E)

VÝSTRAHA: Závada baterie snižuje bezpečnost výrobku. Vždy používejte výhradně baterii schválenou výrobcem.

Baterie dodává výkon pro elektrické startování a zároveň je to bezpečnostní zařízení, které brání neúmyslnému startování. Pokud výrobek nepoužíváte nebo pokud ho ponecháváte bez dozoru, vyjměte baterii.

První použití baterie

VAROVÁNÍ: Nenechte baterii úplně vybít. Pokud se baterie vybije, může dojít k jejímu poškození.

Před prvním použitím je nutné baterii nabít.

1. Připojte k baterii nabíječku, viz část Nabití baterie na strani 44.
2. Počkejte, dokud se nerozsvítí alespoň jedna zelená kontrolka LED.
3. Připojte baterii k motoru, viz část Elektrické startování (LB 246E) na strani 41.

Nabití baterie

Pokud na indikátoru baterie nesvítí žádná nebo svítí jen jedna kontrolka, je nutné ji nabít. Plné nabití vybité baterie trvá 2 hodiny. Kratší doba nabíjení baterii nepoškodí.

1. Připojte nabíječku k baterii. (Obr. 40)
2. Připojte nabíječku baterií k elektrické zásuvce 100–240 V, 50–60 Hz.
3. Nejprve odpojte nabíječku od elektrické zásuvky a teprve poté od baterie.

Stav nabití baterie

Zobrazení kontrolek LED na baterii	Stav
Kontrolka LED 1 bliká červeně. 1–9 %
Kontrolka LED 1 svítí červeně. 10–32 %
Kontrolka LED 1 svítí zeleně a kon-trolka LED 2 červeně.	33–54 %
Kontrolky LED 1 a 2 svítí zeleněa kontrolka LED 3 červeně.	55–77 %

Zobrazení kontrolek LED na baterii Stav
Kontrolky LED 1, 2 a 3 svítí zeleněa kontrolka LED 4 červeně.	78–100 %

Indikátor na nabíječce baterií	Stav
Nepřerušované červené světlo	Baterie se nabíjí.
Nepřerušované zelené světlo	Baterie je plně nabitá.

Kontrola zapalovací svíčky

VAROVÁNÍ: Vždy používejte doporučený typ zapalovacích svíček. Nesprávný typ zapalovací svíčky může způsobit poškození výrobku.

• Zkontrolujte zapalovací svíčku, pokud má motor malý výkon, špatně startuje nebo nefunguje správně ve volnoběžných otáčkách.
• Aby se snížilo nebezpečí přítomnosti nechtěných materiálů na elektrodách zapalovací svíčky, dodržujte tyto pokyny:
  a) Zkontrolujte, zda jsou správně nastaveny volnoběžné otáčky.
  b) Zkontrolujte správnost palivové směsi.
  c) Zkontrolujte, zda je vzduchový filtr čistý.
• Jestliže je zapalovací svíčka znečištěná, vyčistěte ji a zkontrolujte, zda je vzdálenost elektrod zapalovací svíčky správná, viz část Technické údaje na strani 47. (Obr. 41)
  • V případě potřeby zapalovací svíčku vyměňte.

Vzduchový filtr

Znečištěný vzduchový filtr může vést k poškození motoru nebo k jeho nesprávnému fungování. V prašných podmínkách provádějte údržbu vzduchového filtru častěji. Podrobnosti ohledně toho, kdy vyměnit vzduchový filtr, jsou uvedeny v části Plán údržby na strani 42.

Povšimněte si: Poškozený vzduchový filtr vždy vyměňte.

Demontáž a montáž vzduchového filtru

VÝSTRAHA: Používejte ochranné rukavice.

1. Stiskněte spony na krytu vzduchového filtru.

2. Opatrně sejměte kryt vzduchového filtru (A) z motoru.

3. Demontujte vzduchový filtr (B). (Obr. 42)

4. Zkontrolujte, jestli není vzduchový filtr poškozený. Poškozený vzduchový filtr vyměňte.
5. Vyčistěte a prohlédněte vzduchový filtr. Další informace jsou uvedeny v části Čištění vzduchového filtru na strani 45.
6. Montáž provedte v opačném pořadí.

Čištění vzduchového filtru

Znečištěný vzduchový filtr může vést k poškození motoru nebo k jeho nesprávnému fungování. V prašných podmínkách provádějte údržbu čističe vzduchu častěji.

Podrobnosti ohledně toho, kdy vyměnit vzduchový filtr, jsou uvedeny v části Plán údržby na strani 42.

1. Odmontujte kryt vzduchového filtru a filtr.
2. Vyčistěte filtr poklepáním o rovný povrch. K čištění filtru nepoužívejte ředidla na bázi petroleje, kerosin, ani stlačený vzduch.

Povšimněte si: Vzduchové filtry, které se používají dlouho, nelze zcela vyčistit. V pravidelných intervalech měňte vzduchový filtr. Poškozené vzduchové filtry je nutno vždy vyměnit.

1. Při montáži vzduchového filtru zkontrolujte, zda plně těsní proti svému držáku.

Kontrola palivového systému

• Prohlédněte víčko palivové nádrže a těsnění víčka a ujistěte se, že nejsou poškozené.
• Prohlédněte hadici přívodu paliva a ujistěte se, že nedochází k úniku. Pokud je hadice přívodu paliva poškozená, požádejte servisního pracovníka o výměnu.

Odstraňování problémů s motorem

Problém Možná příčina Řešení
Motor nestartuje. Kabel zapalov	ání není správně připojen. Připojte kabel z	zapalování k zapalovací svíčce.
	Palivová nádrž je prázdná. Doplňte do pal	livové nádrže palivo správ- ného typu.
	Palivo je staré. Vyprázdněte palivovou ná	drž a karburá- tor. Doplňte nový benzín.
	V karburátoru nebo vedení paliva jsou nečistoty.	Vyčistěte karburátor nebo vedení paliva.
	Zapalovací svíčka je vadná. Upravte vzdálenost elektrod a vyčistěte nebo vyměňte svíčku.
	Na zapalovací svíčce je palivo. Vyčistěte	zapalovací svíčku.
Motor se nezastavuje. Mechanismus zastavení je vadný. Odpojte kabel za	palování od zapalova- cí svíčky. Opravu tohoto výrobku svěřte schválenému servisnímu pracovníkovi.
Motor neběží plynule. Kabel zapalování není správně připojen. Připojte kabel zapalování k zapalovací svíčce.
Víčko palivové nádrže je zablokované. Očistěte víčko palivové nádrže.
V palivovém systému je voda nebo neči-stoty.		Vypust'te palivovou nádrž. Doplňte do palivové nádrže nové palivo správného typu.
Vzduchový filtr je znečištěný. Vyčistěte vzduchový filtr.
Karburátor je nutné seřídit. Nechte karburátor seřídit u servisního prodejce.
Teplota motoru je příliš vyso-ká.	Příliš nízká hladina motorového oleje. Doplňte motorový olej.
	Proudění vzduchu není dostatečné. Vyčistěte vzduchový filtr a kryt vzducho-vého filtru.
	Karburátor je nutné seřídit. Nechte karburátor seřídit u servisního prodejce.
Při vysokých otáčkách motor vynechává.	Vzdálenost elektrod v zapalovací svíčce je příliš malá.	Seříd'te vzdálenost elektrod.
Neobvyklé zvuky z motoru při normálním zatížení.	Nesprávný typ benzínu. Vyprázdněte palivovou nádrž a karburá-tor. Doplňte nový benzín. Další informa-ce jsou uvedeny v části Kontrola palivo-vého systému na strani 45 Pokud potíže přetrvávají, obrat'te se na místní servis.
Motor nefunguje plynule ve volnoběžných otáčkách.	Zapalovací svíčka je znečištěná, vadná nebo je vzdálenost elektrod příliš velká.	Upravte vzdálenost elektrod nebo vy-měňte svíčku.
	Karburátor je nutné seřídit. Seříd'te karburátor.
	Vzduchový filtr je znečištěný. Vyčistěte vzduchový filtr.

Přeprava, skladování a likvidace

Přeprava a skladování

• Před uskladněním a přepravou výrobku či paliva zkontrolujte, zda nejsou přítomny známky úniku nebo výparů. Jiskry a otevřený oheň, například z elektrických zařízení nebo kotlů, mohou zažehnout požár.
• Vždy používejte schválené nádoby na skladování a přepravu paliva.
• Před dlouhodobým skladováním výrobku vyprázdněte palivovou nádrž. Odevzdejte palivo na příslušném sběrném místě

• Během přepravy musí být výrobek bezpečně upevněný, aby se zabránilo jeho poškození a nehodám.

• Skladujte výrobek na uzamčeném místě, aby se zamezilo přístupů dětí a neoprávněných osob.

• Uchovávejte výrobek na suchém a bezprašném místě.

Přeprava a skladování baterie a nabíječky

• Nevyjimejte baterii, dokud výrobek nestojí na místě a není vychladlý. Chcete-li vyjmout baterii, stiskněte a podržte tlačitko na horní straně baterie a vyjměte ji ze slotu.
• Pokud baterii skladujete déle než 30 dní, nabijte ji, aby svítily více než 3 zelené kontrolky.

• Baterii nabíjejte každé 3 měsíce, aby nedošlo k jejímu poškození.

• Baterii a nabíječku je třeba skladovat při teplotě 5 °C až 40 °C. Vyšší teploty nebo zdroje vysoké teploty, např. oheň, mohou baterii poškodit.

• Nerozebírejte baterii.
• Neponořujte baterii do vody. Uchovávejte baterii na chladném, suchém a dobře větraném místě.
• Pokud je během provozu, uskladnění nebo nabíjení baterie cítit zápach, je horká nebo pokud horko způsobí její deformaci, demontujte baterii a nepoužívejte ji.
• Zajistěte, aby byly baterie a nabíječka během přepravy upevněny, aby nedošlo k jejich poškození.
• Zajistěte, aby se nabíječka baterií nepřehřívala.

Likvidace

• Dodržujte místní požadavky ohledně recyklace a platné předpisy.
• Odevzdejte všechny chemikálie, například motorový olej nebo nemrznoucí směs, v servisním středisku nebo na příslušném sběrném místě.
• Nehodláte-li výrobek dále používat, odešlete jej prodejci Husqvarna nebo jej dopravte do recyklační stanice.
• Odevzdejte baterii v servisním středisku nebo ve sběrném místě jako použitou baterii.

Technické údaje

Technické údaje

	LB 146 LB 246E
Motor
Značka Husqvarna Husqvarna
Model HS 139A HS 139AE
Typ motoru Jednoválcový, čtyřdobý,	nucené chlazení vzdu-chem, rozvod OHV	Jednoválcový, čtyřdobý, nucené chlazení vzdu-chem, rozvod OHV
Zdvihový objem, cm ^3	139 139
Otáčky motoru – jmenovité, ot/min 2900/min 2900/min
Jmenovitý výkon motoru, kW ^17	2,2 2,2
Systém zapalování
Zapalovací svíčka Husqvarna HQT–7 Husqvarna HQT–7
Elektrodová vzdálenost, mm 0,7–0,8 0,7–0,8
Systém mazání a palivový systém
Typ mazání motoru Rozstřikovací Rozstřikovací
Objem palivové nádrže, l	1	0,9
Objem olejové nádrže, litry	0,5 0,5
Motorový olej ^18	Husqvarna SAE 30	Husqvarna SAE 30
Hmotnost
S prázdnými nádržemi, kg 22 23,5
Emise hluku ^19
Hladina akustického výkonu, změřená dB (A) 92 92
Hladina akustického výkonu, zaručená L_WA dB (A) 94 94
Hladiny hluku ^20
Hladina akustického tlaku na sluch obsluhy, dB (A) 79 79
Úrovně vibrací ^21
Vibrace na horní části řídítek, m/s ^2	3,4 3,4
Žací ústrojí
Výška sečení, mm 35–70 35–70
Šířka sečení, mm 460 460
Žací systém Bioclip	®	Bioclip®
Nůž – standardní Mulčovací 5839740-10 Mulčovací 5839740-10
Systém startování
Elektrický startér Ne Ano
Baterie	-	Li-Ion, 12V / 15,7 Wh

Prohlášení o shodě

Prohlášení o shodě EU

Společnost Husqvarna AB, SE-561 82 Huskvarna, Švédsko, tel.: [phone], na svou výhradní odpovědnost prohlašuje, že výrobek:

Popis Sekačka na trávu
Značka Husqvarna
Typ/Model LB 146, LB	246E
Identifikace Výrobní čísla od roku 2022 a dále

je zcela ve shodě s následujícími směrnicemi a předpisy EU:

Nařízení Popis
2006/42/ES „o strojních zařízeních“
2014/30/EU „o elektromagnetické kompatibilitě“
2000/14/ES „týkající se emisí hluku do okolního prostředí“
2011/65/EU	„o omezení používání některých nebezpečných látek v elektrických a elektronických zařízeních“

a že byly použity následující normy nebo technické specifikace: EN ISO 5395-1:2013+A1:2018, EN ISO 5395-2:2013+A1:2016+A2:2017, EN ISO 12100:2010, EN 55012:2007+A1:2009, EN IEC 63000:2018

Oznámený subjekt: 0404, RISE SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden obdržel osvědčení o shodě se směrnící rady 2000/14/ES, postup posouzení shody: Dodatek VI.

Informace o emisích hluku najdete v části Technické údaje na strani 47.

Huskvarna, 2022-10-12

$$ \Delta s \mathrm {d u} $$

Claes Losdal, ředitel vývoje zahradního sortimentu, Husqvarna AB

Osoba odpovědná za technickou dokumentaci

Indhold

Indledning....50
Sikkerhed....51
Montering....54
Drift....54
Vedligeholdelse.... 56

Akkumulátor (LB 246E)

FIGYELMEZTETÉS:

Akkumulátor (LB 246E)

FIGYELMEZTETÉS:

Produkt používajte na kosenie trávy. Výrobok nepoužívajte na iné účely.

Zodpovednost' za výrobok

Všeobecné bezpečnostné pokyny

Bezpečnost' na pracovisku

Bezpečnost' pri práci

Bezpečnostné zariadenia na výrobku

Kontrola krytu rezacej časti

Kontrola tlmiča výfuku

Bezpečnostné pokyny pre údržbu

Nastavenie výšky držadla

1. Vytiahnite podperu držadla z dolného držadla. (Obr. 24)
   a) Výšku držadla znížite tak, že vložíte podperu držadla do vrchného otvoru (A).
   b) Výšku držadla zvýšite tak, že vložíte podperu držadla do spodného otvoru (B). (Obr. 25)

VAROVANIE: Nepoužívajte benzín s oktánovým číslom menším než 90 RON (87 AKI). Mohlo by to viest' k poškodeniu výrobku.

Elektrické naštartovanie (LB 246E)

1. Uistite sa, že je batéria nabitá. Pozrite si čast' Batéria (LB 246E) na strane 319.
2. Pripojte batériu k motoru. Akumulátor sa zaistí na mieste, ked' sa ozve cvaknutie. (Obr. 33)
3. Postavte sa za produkt a podržte rukovät' motorovej brzdy (A) oproti hornej rukoväti. (Obr. 34)
4. Stlačte a na 3 – 5 sekúnd podržte stlačené tlačidlo elektrického štartovania (B). Motor sa spustí.

Ked' výrobok nepoužívate, vyberte batériu, aby ste zabránili náhodnému naštartovaniu motora.

- Stlačte tlačidlo zámku (A) a vytiahnite batériu. (Obr. 35)

VÝSTRAHA: Pred vykonávaním akejkolvek údržby si musíte prečítat' kapitolu o bezpečnosti a porozumiet' jej.

Výmena motorového oleja

1. Výrobok používajte, kým nebude palivová nádrž prázdna.
2. Vytiahnite kábel zapaľovania zo zapaľovacej sviečky.
3. Odstráňte uzáver nádrže na olej.
4. Položte pod výrobok nádobu na zachytenie motorového oleja.
5. Naklonením výrobku vylejte motorový olej z nádrže na olej.
6. Nalejte do nádrže nový motorový olej, pričom sa riad'te odporúčaniami v kapitole Technické údaje na strane 322.
7. Skontrolujte hladinu oleja. Pozrite si čast' Kontrola hladiny oleja na strane 319

Batéria (LB 246E)

Pri prvom použití batérie

1. Pripojte nabíjačku batérie k batérii. (Obr. 40)
2. Pripojte nabíjačku batérie k siet'ovej zásuvke, 100 – 240 V, 50 – 60 Hz.
3. Najprv vyberte nabíjačku zo siet'ovej zásuvky a následne vyberte nabíjačku z batérie.

Stav nabíjania batérie

Zobrazenie indikátorov LED na baté-rii	Stav
Indikátor LED 1 bliká načerveno. 1 % –	9 %
Indikátor LED 1 neprerušovane svieti načerveno.	10 % – 32 %
Indikátor LED 1 je zelený a indikátor LED 2 je červený.	33 % – 54 %
Indikátory LED 1 a 2 sú zelené a indikátor LED 3 je červený.	55 % – 77 %
Indikátory LED 1, 2 a 3 sú zelené a indikátor LED 4 je červený.	78 % –100 %

Kontrolka na nabíjačke batérie	Stav
Neprerušované červené svetlo	Batéria sa nabíja.
Neprerušované zelené svetlo	Batéria je úplne nabitá.

Demontáž a montáž vzduchového filtra

VÝSTRAHA: Používajte ochranné rukavice.

Informácie o tom, kedy sa vymieňa vzduchový filter, nájdete v časti Plán údržby na strane 317.

Kontrola palivového systému
