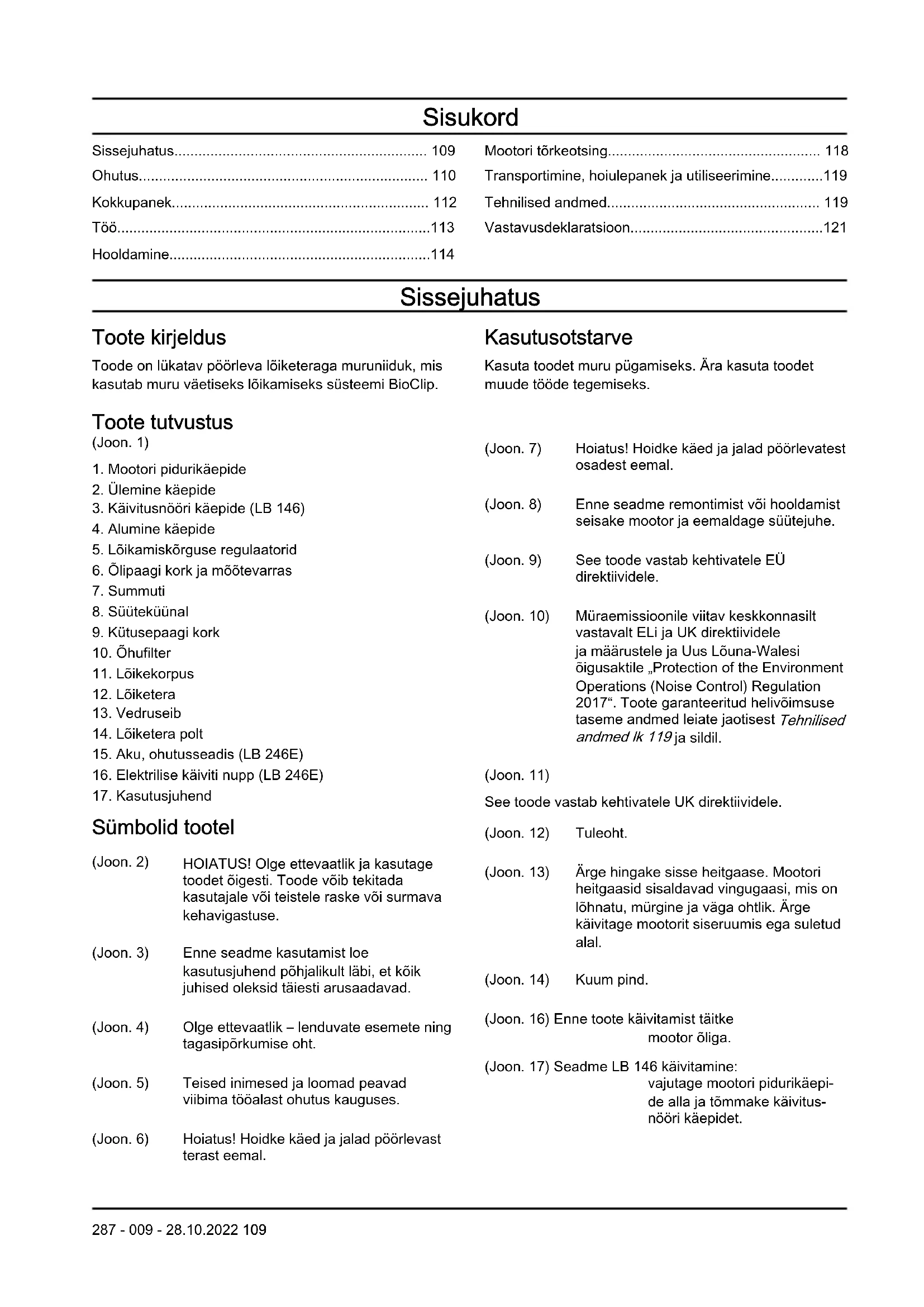

Sissejuhatus

Toote kirjeldus

Toode on lükatav pöörleva löiketeraga muruniiduk, mis kasutab muru väetiseks löikamiseks süsteemi BioClip.

Toote tutvustus

(Joon. 1)

1. Mootori pidurikäepide
2. Ülemine käepide
3. Käivitusnööri käepide (LB 146)
4. Alumine käepide
5. Lõikamiskõrguse regulaatorid
6. Õlipaagi kork ja mõõtevarras
7. Summuti
8. Süüteküünal
9. Kütusepaagi kork
10. Öhufilter
11. Lõikekorpus
12. Lõiketera
13. Vedruseib
14. Lõiketera polt
15. Aku, ohutusseadis (LB 246E)
16. Elektrilise käiviti nupp (LB 246E)
17. Kasutusjuhend

Sümbolid tootel

(Joon. 2) HOIATUS! Olge ettevaatlik ja kasutage toodet õigesti. Toode võib tekitada kasutajale või teistele raske või surmava kehavigastuse.
(Joon. 3) Enne seadme kasutamist loe kasutusjuhend põhjalikult läbi, et kõik juhised oleksid täiesti arusaadavad.
(Joon. 4) Olge ettevaatlik – lenduvate esemete ning tagasipõrkumise oht.
(Joon. 5) Teised inimesed ja loomad peavad viibima tööalast ohutus kauguses.
(Joon. 6) Hoiatus! Hoidke käed ja jalad pöörlevast terast eemal.

Kasutusotstarve

Kasuta toodet muru pügamiseks. Ära kasuta toodet muude tööde tegemiseks.

(Joon. 7) Hoiatus! Hoidke käed ja jalad pöörlevatest osadest eemal.
(Joon. 8) Enne seadme remontimist või hooldamist seisake mootor ja eemaldage süütejuhe.
(Joon. 9) See toode vastab kehtivatele EÜ direktiividele.

(Joon. 10) Müraemissioonile viitav keskkonnasilt vastavalt ELi ja UK direktiividele ja määrustele ja Uus Lõuna-Walesi õigusaktile „Protection of the Environment Operations (Noise Control) Regulation 2017“. Toote garanteeritud helivõimsuse taseme andmed leiate jaotisest Tehnilised andmed Ik 119 ja sildil.

(Joon. 11)

See toode vastab kehtivatele UK direktiividele.

(Joon. 12) Tuleoht.

(Joon. 13) Ärge hingake sisse heitgaase. Mootori heitgaasid sisaldavad vingugaasi, mis on löhnatu, mürgine ja väga ohtlik. Ärge käivitage mootorit siseruumis ega suletud alal.

(Joon. 14) Kuum pind.

(Joon. 16) Enne toote käivitamist täitke mootor öliga.

(Joon. 17) Seadme LB 146 käivitamine: vajutage mootori pidurikäepi- de alla ja tömmake käivitus- nööri käepidet.

(Joon. 18) Seadme LB 246E käivitamine:

lükake mootori pidurikäepide alla ja vajutage käivitusnuppu.

(Joon. 15) Skannitav kood.

Märkus: Seadmel toodud ülejäänud sümbolid/tähised vastavad muude kommertsvaldkondade sertifitseerimisnõuetele.

Tootevastutus

Tootevastutusseaduste alusel ei vastuta me tootest tingitud kahjustuste eest, kui:

• toodet on valesti parandatud;
- toote parandamisel on kasutatud osi, mis ei ole tootja poolt valmistatud või heaks kiidetud;
- tootel on kasutatud tarvikut, mis ei ole tootja poolt valmistatud või heaks kiidetud;
- toodet ei ole parandatud volitatud hoolduskeskuses või volitatud isiku poolt.

Euro V heitmed

HOIATUS: Mootori igasugune modifitseerimine, muutmine või rikkumine tühistab toote EL-i tüübikinnituse.

Ohutus

Ohutuse määratlused

Mõistetega „hoiatus“, „ettevaatust“ ja „märkus“ juhitakse tähelepanu eriti olulistele kohtadele kasutusjuhendis.

HOIATUS: Tähistab kasutusjuhendi juhiste eiramise korral kasutaja või kõrvalseisjate kehavigastuse või surmaga lõppeva önnetuse ohtu.

ETTEVAATUST: Tähistab kasutusjuhendi juhiste eiramise korral seadme, muude esemete või läheduses asuvate objektide kahjustamise ohtu.

Märkus: Tähistab antud olukorras vajalikku lisateavet.

Üldised ohutuseeskirjad

HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

• Toode on ohtlik, kui seda kasutada valesti või ettevaatamatult. Ohutuseeskirjade eiramine võib põhjustada kehavigastuse või surma.
• Seade tekitab töötades elektromagnetvälja. Teatud tingimustel võib väli häirida aktiivsete või passiivsete meditsiiniliste implantaatide tööd. Raskete või surmaga lõppevate kehavigastuste ohu vähendamiseks soovitame meditsiinilisi implantaate kasutavatel inimestel pidada enne selle seadme kasutamist nõu oma arsti ja implantaadi valmistajaga.

• Olge alati ettevaatlik ja kasutage tervet mõistust. Kui te pole kindel, kuidas toodet eriolukorras kasutada, lõpetage töö ja pidage enne jätkamist nõu Husqvarna edasimüüjaga.

• Arvestage, et teiste isikute ja nende varaga seotud önnetuste korral kannab vastutust seadme kasutaja.

• Hoidke toode puhas. Veenduge, et märgid ja tähised oleksid selgelt loetavad.
• Ärge lubage kellelgi toodet kasutada enne, kui ta on lugenud kasutusjuhendit ja selle sisu endale selgeks teinud.
• Ärge lubage lastel seadet käsitseda.
• Hoidke lapsed tööalast eemal. Vastutusvõimeline täiskasvanu peab kogu aeg kasutaja juures viibima.
• Ärge lubage kasutusjuhistega mitte tutvunud isikul toodet käsitseda.
• Kui toodet kasutab piiratud füüsiliste või vaimsete võimetega isik, peab ta olema kogu aeg järelevalve all. Vastutusvõimeline täiskasvanu peab kogu aeg kasutaja juures viibima.
• Ärge kasutage toodet, kui olete väsinud, haige või tarvitanud alkoholi, narkootikume või ravimeid. Sellel on negatiivne mõju teie nägemisele, tähelepanuvõimele, liikumisele ja otsustamisvõimele.
• Ärge kasutage toodet, kui see on kahjustatud.
• Ärge muutke toodet ega kasutage seda, kui keegi teine võib olla seda muutnud.
• Ära muuda mootori kiiruse regulaatori seadistust.

Tööala ohutus

HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

• Enne toote kasutamist eemaldage tööalalt oksad ja kivid.
• Lõikeosaga kokku puutuvad esemed võivad õhku paiskuda ning inimesi vigastada ja esemeid kahjustada. Juuresolijad ja loomad peavad viibima tootest ohutus kauguses.
• Ärge kasutage toodet halva ilmaga, näiteks udu, vihma, tugeva tuule, tugeva pakase ja pikseohu korral. Toote kasutamine halva ilma ning niiskete ja

märgade tingimuste korral on väsitav. Halb ilm vöib pöhjustada ohtlikke tingimusi (nt libedaid pindu).

• Suhtuge tähelepanelikult inimestesse, esemetesse ja olukordadesse, mis võivad takistada toote ohutut kasutamist.
• Olge ettevaatlik takistuste (nt juurte, kivide, oksade, aukude ja kraavide) suhtes. Kõrge rohi võib peita takistusi.
• Muru niitmine kallakutel võib olla ohtlik. Ärge kasutage toodet alal, mille kalle ületab 15°.
• Kasutage toodet kallakul risti liikudes. Ärge liikuge üles ja alla.
• Olge ettevaatlik varjatud nurkade ja vaatevälja varjavate esemete läheduses.

Tööohutus

HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

• Kasutage seda toodet ainult muru niitmiseks. Muude toimingute tegemiseks toodet kasutada ei tohi.
• Kasutage isikukaitsevahendeid. Vt jaotist Isikukaitsevahendid Ik 111.
• Veenduge, et teate, kuidas hädaolukorras mootorit kiiresti seisata.
• Ärge käivitage mootorit suletud ruumis ega tuleohtlike materjalide lähedal. Mootori heitgaasid on kuumad ja võivad sisaldada sädemeid, mis võivad tekitada tulekahju.
• Ärge kasutage toodet enne, kui lõiketera ja katted on õigesti kinnitatud. Valesti kinnitatud lõiketera võib lahti tulla ja inimesi vigastada.
• Veenduge, et lõiketera ei puutuks kokku esemetega (nt kivide ja juurtega). See võib lõiketera kahjustada ja põhjustada mootori võlli väändumist. Paindega telg põhjustab tugevat vibratsiooni ja suurt lõiketera lahtitulemise ohtu.
• Kui lõiketera puutub kokku mõne esemega või esineb vibratsioon, peatage toode viivitamatult. Lahutage süüteküünla süütejuhe. Kontrollige toodet kahjustuste suhtes. Parandage kahjustused või laske toodet remontida volitatud hooldustöökojas.
• Kui mootor töötab, ärge kinnitage mootori pidurikäepidet käepidemele jäädavalt.
• Asetage toode stabiilsele ja tasasele pinnale ning käivitage see. Veenduge, et lõiketera ei puutuks vastu maad ega muid esemeid.
• Olge toote kasutamisel alati toote taga.
• Toote kasutamisel hoidke mõlema käega käepidemest ja kõik toote rattad maas. Hoidke käed ja jalad liikuvatest teradest eemal.
• Kui mootor on käivitatud, ärge kallutage toodet.
• Olge toote tagasisuunas tömbamisel ettevaatlik.
• Kui mootor on käivitatud, ärge tõstke toodet. Kui teil on vaja toodet tõsta, seisake esmalt mootor ja lahutage süütejuhe süüteküünlast.

• Ärge köndige toote kasutamise ajal tagurpidi.

• Seisake mootor, kui liigute alal, kus pole muru, näiteks kruusast, kivist ja asfaldist teedel.

• Ärge lükake toodet joostes, kui mootor on käivitatud. Toote kasutamise ajal köndige.
• Enne lõikamiskõrguse muutmist seisake mootor. Ärge tehke seadistusi, kui mootor töötab.
• Ärge laske toodet silmist, kui mootor töötab. Seisake mootor ja veenduge, et lõikeosa ei pöörleks.

Ohutusjuhised kasutamisel

Isikukaitsevahendid

HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

• Isikukaitsevarustus ei välista täielikult kehavigastuste ohtu, kuid vähendab önnetusjuhtumi korral kehavigastuse raskusastet. Öige varustuse valimiseks pöörduge edasimüüja poole.
• Kui müratase ületab 85 dB, kandke kuulmiskaitseid.
• Kandke vastupidavaid saapaid või jalatseid, mis on libisemiskindlad. Ärge kandke avatud jalatseid ega olge paljajalu.
  • Kandke tugevaid pikki pükse.
• Vajaduse korral kandke kaitsekindaid, näiteks lõikeosa kinnitades, kontrollides või puhastades.

Toote ohutusseadised

HOIATUS: Enne toote kasutamist lugege läbi järgmised hoiatused.

• Ärge kunagi kasutage seadet, kui selle ohutusseadised on defektsed.
• Kontrollige ohutusseadiseid regulaarselt. Kui ohutusseadised on defektsed, pöörduge Husqvarna hooldustöökotta.
• Ärge muutke ohutusseadiseid

Lõikeosa katte kontrollimine

Lõikeosa kate vähendab toote vibratsiooni ja lõiketerast tingitud vigastuste ohtu.

- Kontrollige lõikeosa kahjustuste (nt pragude) suhtes.

Aku (LB 246E)

HOIATUS: Defektne aku vähendab toote ohutust. Kasutage tootja heakskiidetud akut.

Aku toidab elektrilist starterit ja toimib ohutusseadisena, et takistada juhuslikku käivitumist. Kui te toodet ei kasuta ja kui jätate selle järelevalveta, eemaldage aku.

Mootori pidurikäepide kontrollimine

Mootori pidurikäepideme abil saab mootori seisata. Mootori pidurikäepideme vabastamisel mootor seiskub.

- Käivitage mootor ja vabastage seejärel mootori pidurikäepide. Kui mootor kolme sekundi jooksul ei seisku, laste mootorpidurit reguleerida Husqvarna volitatud hooldustöökojas. (Joon. 19)

Summuti

Summuti ülesandeks on hoida müratase võimalikult madalal ja suunata mootori heitgaasid kasutajast eemale.

Ärge kasutage seadet, kui summuti puudub või on kahjustatud. Kahjustatud summuti tõstab mürataset ja suurendab tulekahju ohtu.

HOIATUS: Seadme töötamise ajal ja vahetult pärast töötamist ning mootori tühikäigul töötamise ajal on summuti väga kuum. Tulekahju vältimiseks olge tuleohtlike materjalide ja/või aurude läheduses väga ettevaatlik.

- Kontrollige summutit regulaarselt ning veenduge, et see oleks õigesti kinnitatud ja kahjustamata.

Ohutusnõuded kütuse käsitsemisel

HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

• Ärge käivitage toodet, kui toote pinnale on sattunud kütust või mootoriõli. Eemaldage kütus/õli toote pinnalt ja laske tootel kuivada.
• Kui kütus satub rõivastele, siis vahetage kohe riideid.
• Vältige kütuse sattumist nahale, see võib põhjustada kehavigastusi. Kui kütus satub kehale, puhastage piirkond seebi ja veega.
• Ärge käivitage toodet, kui mootor lekib. Kontrollige regulaarselt mootori lekkekindlust.
• Olge kütuse käsitsemisel ettevaatlik. Kütus on tuleohtlik ja kütuse aurud on plahvatusohtlikud ning võivad põhjustada kehavigastusi või surma.

• Ärge hingake sisse kütuseaure, see võib põhjustada kehavigastuse. Tagage piisav õhuvahetus.

• Ärge suitsetage kütuse ega mootori läheduses.

• Ärge asetage kuumi esemeid kütuse ega mootori lähedusse.
• Ärge tankige kütust, kui mootor töötab.
• Enne tankimise alustamist veenduge, et mootor oleks külm.

- Enne tankimise alustamist avage aeglaselt kütusepaagi kork ja laske survel alaneda.

- Ärge tankige mootorit siseruumis. Ebapiisav öhuvahetus vöib pöhjustada lämbumisest vöi vingugaasimürgistusest tingitud kehavigastuse vöi surma.

- Pingutage kütusepaagi korki korralikult. Pingutamata kütusepaagi kork põhjustab tuleohtu.

- Enne käivitamist viige toode vähemalt 3 m kaugusele kohast, kus toimus kütusepaagi täitmine.

- Ärge täitke kütusepaaki täielikult. Soojuse möjul kütus paisub. Jätke kütusepaagi ülaserva vaba ruumi.

Ohutusjuhised hooldamisel

HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

• Mootori heitgaasid sisaldavad vingugaasi: lõhnatut, mürgist ja väga ohtlikku gaasi. Ärge käivitage mootorit siseruumis ega suletud alal.
• Enne toote hooldamist seisake mootor ja eemaldage süütekünla süütejuhe. Seadme LB 246E puhul eemaldage ka aku.
• Lõikeosa hooldamisel kandke kaitsekindaid. Lõiketera on väga terav ja võib kergesti põhjustada lõikevigastusi.
• Tootja heakskiiduta tarvikud ja muudatused toote juurest võivad põhjustada tõsiseid kehavigastusi või surma. Ärge muutke toodet. Kasutage tootja heakskiidetud tarvikuid.
• Kui toodet regulaarselt ja õigesti ei hooldata, suureneb oht, et toode saab kahjustada ja võib kedagi vigastada.
• Hooldage toodet ainult selle kasutusjuhendi järgi. Muid hooldustöid tuleb lasta teha Husqvarna heakskiiduga hooldustöökojas.
• Laske toodet regulaarselt hooldada Husqvarna heakskiiduga hooldustöökojas.
• Asendage kahjustatud, kulunud ja katkised osad.

Kokkupanek

Sissejuhatus

HOIATUS: Enne seadme kokkupanemist lugege põhjalikult läbi ohutust puudutav jaotis.

HOIATUS: Enne seadme kokkupanemist eemaldage süüteküünala juhe süüteküünla küljest.

Käepideme kokkupanek

HOIATUS: Mudeli LB 246E puhul eemalda aku.

1. Paigalda ülemine käepide ja alumine käepide ning keera paremal ja vasakul asuvad nupud (A), seibid (B) ja kruvid (C) tugevasti kinni. (Joon. 20)

ETTEVAATUST: Veenduge, et juhtmed ei jääks kinni ega saaks kahju.

1. Tõsta käepide üles. (Joon. 21)
2. Asetage tugi lõikekattel olevasse soonde. (Joon. 22)
3. Kinnitage kaks sulgurit, mis lukustavad aluse ja käepideme oma asendisse. Lükka need lõpuni oma kohale. (Joon. 23)

Märkus: Sulgureid on kaks. Ühel on tähis H ja teisel tähis V. Asetage H-tähisega sulgur paremale küljele ja V-tähisega sulgur vasakule küljele.

ETTEVAATUST: Kui need kaks sulgurit on paigaldamata, siis ei tohi toodet kasutada.

Käepideme körguse reguleerimine

1. Eemaldage käepideme tugi alumise käepideme küljest. (Joon. 24)
   a) Käepideme körguse vähendamiseks pange käepideme tugi ülemisse auku (A).
   b) Käepideme körguse suurendamiseks pange käepideme tugi alumisse auku (B). (Joon. 25)

Seadme seadmine transportasendisse

1. Keera nupud lahti. (Joon. 26)
2. Vabasta hoidik. (Joon. 27)
3. Keera alumine käepide ja hoidik ettepoole. (Joon. 28)
4. Keera ülemine käepide tahapoole.

Toote seadmine tööasendisse

1. Keera ülemine käepide ettepoole.
2. Keera alumine käepide tahapoole püstisesse asendisse. (Joon. 29)
3. Aseta hoidik soonde. (Joon. 30)
4. Keera käepide ülespoole.
5. Keera nupud korralikult kinni.

Töö

Sissejuhatus

HOIATUS: Enne seadme kasutamist lugege põhjalikult läbi ohutust puudutav jaotis.

Husqvarna Connect

Husqvarna Connect on mobiilsideseadmetele möeldud tasuta rakendus. Rakendus Husqvarna Connect annab teie Husqvarna tootele lisafunktsionaalsuse:

• Täiendav tooteteave.
- Toote osade ja hoolduse alane teave ja abi.

Toote Husqvarna Connect kasutamise alustamine

1. Laadi rakendusHusqvarna Connect oma mobiilsideseadmesse.
2. Registreeruge Husqvarna Connect rakenduses.
3. Toote ühendamiseks ja registreerimiseks järgige Husqvarna Connect rakenduse juhiseid.

Märkus: Kõigis riikides ei saa rakendust Husqvarna Connect alla laadida. Lisateabe saamiseks võta ühendust hooldusesindajaga.

Enne toote kasutamist

1. Loe kasutusjuhend põhjalikult läbi, et kõik juhised oleksid täiesti arusaadavad.
2. Veenduge, et lõikeosa oleks õigesti kinnitatud ja reguleeritud. Vt jaotist Lõikeosa kontrollimine Ik 115.
3. Kontrolli õlitaset ja vajadusel lisa mootoriõli. Vt jaotist Ölitaseme kontrollimine Ik 116.
4. Täitke kütusepaak. Vt jaotist Kütuse tankimine () Ik 113.

Kütuse tankimine ()

Võimaluse korral kasutage keskkonnasäästlikku bensiini / alkülaatbensiini. Kui keskkonnasäästlik või alkülaatbensiin pole saadaval, kasutage kvaliteetset pliivaba bensiini või pliibensiini, mille oktaaniarv on vähemalt 90.

ETTEVAATUST: Ärge kasutage bensiini, mille oktaaniarv on alla 90 RON (87 AKI). See vöib seadet kahjustada.

1. Surve vabastamiseks avage kütusepaagi kork aeglaselt.

2. Lisage kütust aeglaselt kütusenõust. Mahavalgumise korral eemaldage osa kütust lapiga ja laske ülejäänul ära kuivada.

3. Puhastage kütusepaagi korgi ümbrus.
4. Keerake kütusepaagi kork korralikult kinni. Kütusepaagi korgi lötv kinnitus põhjustab tuleohtu.
5. Enne käivitamist viige toode vähemalt 3 m kaugusele kohast, kus toimus kütusepaagi täitmine.

Lõikamiskõrguse reguleerimine

- Lükake köigil neljal rattal vars välja ja liigutage öigesse asendisse. (Joon. 31)

ETTEVAATUST: Ärge seadistage lõikamiskõrgust liiga madalaks. Kui muru pole tasane, võivad lõiketerad puutuda vastu maad.

Toote käivitamine

- Veenduge, et süütejuhe ja süüteküünal oleksid omavahel ühendatud.

Käsitsi käivitamine (LB 146)

1. Olge toote taga.
2. Hoidke mootori pidurikäepidet ülemise käepideme vastas. (Joon. 32)
3. Hoidke starteri nööri käepidet paremas käes.
4. Tõmmake starteri nööri väljasuunas, kuni tunnete vastujõudu.
5. Tõmmake hooga, nii et mootor käivitub.

HOIATUS: Käivitusnööri ei tohi kerida käe ümber.

Elektriline käivitamine (LB 246E)

1. Veenduge, et aku oleks laetud. Vt jaotist Aku (LB 246E) Ik 116.

2. Kinnitage aku mootori külge. Aku on kohale lukustunud, kui kuulete klöpsatust. (Joon. 33)

3. Seisa toote taga ja hoia mootori pidurikäepidet (A) ülemise käepideme vastas. (Joon. 34)
4. Vajuta ja hoia elektrilise käivituse nuppu (B) all 3–5 sekundit. Mootor käivitub.

Märkus: Kui mootor ei käivitu, oota üks minut ja proovi toode uuesti käivitada.

Toote seiskamine

- Mootori seiskamiseks vabastage mootoripiduri käepide.

Aku eemaldamine (LB 246E)

Mootori juhusliku käivitumise ennetamiseks tuleb aku eemaldada, kui toodet ei kasutata.

- Vajuta lukustusnuppu (A) ja tömba aku otse välja. (Joon. 35)

Hea tulemuse saavutamiseks

• Kasutage vahedat lõiketera. Nüri tera annab ebaühtlase tulemuse ja muru lõigatud osa muutub kollaseks. Terav lõiketera on nüri teraga võrreldes energiasäästlikum.
• Lõigake kuni pool muru pikkusest. Niitke kõigepealt kõrgele reguleeritud lõikamiskõrgusega. Vaadake tulemust ja seadistage lõikamiskõrgus soovitud madalamale tasemele. Kui muru on väga pikk, sõitke aeglaselt ja vajadusel niitke kaks korda.
• Niitke iga kord erinevas suunas, et ära hoida triipude tekkimist murule.
• Hoidke lõikamiskate puhtana. Lõikamiskatte siseküljele kogunevad rohujäägid ja mustus võivad lõikamise tõhusust vähendada. Vt jaotist Lõikekorpuse sisepinnapuhastamine lk 115.

Hooldamine

Sissejuhatus

HOIATUS: Enne seadme hooldamist lugege põhjalikult läbi ohutust puudutav peatükk.

Seadme hooldamiseks ja remontimiseks on vaja erioskusi. Tagame asjatundliku remondi- ja hooldustöö. Kui edasimüüjal, kellelt toote ostsite, pole hooldustöökoda, küsige neilt teavet lähima hooldustöökoja kohta.

Lisateavet vt.

Hooldusskeem

ETTEVAATUST: Toote kallutamisel veendu, et öhufilter oleks üleval, mitte vastu maad. Mootori kahjustamise oht.

ETTEVAATUST: Elektrilise käivitusega mudeli puhul eemalda alati aku enne toote hooldamist, remontimist või puhastamist.

Hooldusintervallide arvutamisel on aluseks võetud toote igapäevane kasutamine. Intervallid muutuvad, kui toodet igapäevaselt ei kasutata.

Tärniga (*) tähistatud hooldustööde kohta leiate juhised peatükist Toote ohutusseadised Ik 111.

Hooldamine Üks kord	päevas	Iga kuu Igal	hooajal
Tee üldkontroll X
Kontrolli ölitaset X
Ölivahetus (esmalt pärast 5 töötundi, seejärel iga 50 töötunni järel) ^50			X
Toote puhastamine X
Kontrolli löikevarustust X
Kontrolli löikekorpust * X
Kontrolli mootori pidurikäepidet * X
Kontrolli summutit * X
Kontrolli süüteküünalt. Vajaduse korral vaheta süüteküünal välja või puhasta seda.			X
Kontrolli öhufiltrit X
Puhasta öhufilter ^51		X
Vaheta öhufilter X
Kontrolli kütusesüsteemi X
Puhasta silindri jahutusribid. X

Üldülevaatuse läbiviimine

- Veenduge, et köik toote mutrid ja kruvid oleksid korralikult kinni pingutatud.

• Eemaldage lehed, muru ja pori harja abil.
• Veenduge, et mootori peal asuv õhuvõtuava oleks takistustest vaba.
• Ärge kasutage seadme puhastamiseks survepesurit.
• Kui kasutate toote puhastamiseks vett, ärge suunake vett otse mootorile.

Lõikekorpuse sisepinnapuhastamine

1. Tühjendage kütusepaak.
2. Kalluta toodet. Veendu, et süüteküünal on suunaga üles.

ETTEVAATUST: Kui toode on asetatud selliselt, et öhufilter jääb allapoole, vöib mootor kahjustada saada.

1. Loputage lõikekorpuse sisepinda veega.

Lõikeosa kontrollimine

HOIATUS: Tahtmatu käivitamise ärahoidmiseks eemaldage süüteküunlalt süütejuhe.

HOIATUS: Lõikeosa hooldamisel kandke kaitsekindaid. Lõiketera on väga terav ja võib kergesti põhjustada lõikevigastusi.

1. Kontrollige lõikeosa kahjustuste ja mõrade suhtes. Kahjustatud lõikeosa tuleb alati välja vahetada.
2. Kontrollige, kas lõiketera on kahjustatud või nüri.

Märkus: Teritamise järel tuleb löiketera tasakaalustada. Löiketera teritamine, asendamine ja tasakaalustamine usaldage hooldustehnikule. Kui toode põrkub vastu eset, mis põhjustab toote seiskumise, vahetage välja kahjustatud löiketera. Laske hoolduskeskuses hinnata, kas tera saab teritada või tuleb see välja vahetada.

Lõiketera vahetamine

1. Lukustage lõiketera mõne puuklotsiga. (Joon. 36)
2. Eemalda lõiketera polt ja vedruseib.
3. Eemaldage lõiketera.
4. Eemaldage lõiketera tugi ja polt ning kontrollige, kas esineb kahjustusi.
5. Kontrollige mootori völli ja veenduge, et see poleks väändunud.
6. Uue lõiketera kinnitamisel suunake nurksed otsad lõikekorpuse poole. (Joon. 37)
7. Veenduge, et lõiketera ja mootori võlli kese oleksid kohakuti.
8. Lukustage lõiketera mõne puuklotsiga. Kinnitage vedruseib ning pingutage polti ja seibi momendiga 35-40 Nm. (Joon. 38)
9. Keerake tera käega, veendumaks, et see pöörleb vabalt.

HOIATUS: Kasutage tugevaid kindaid. Lõiketera on väga terav ja võib kergesti põhjustada lõikevigastusi.

1. Tera katsetamiseks käivitage toode. Kui tera on valesti kinnitatud, siis toode vibreerib ja niitmistulemus pole rahuldav.

Õlitaseme kontrollimine

ETTEVAATUST: Liiga madal ölitase vöib mootorit kahjustada. Enne toote käivitamist kontrollige ölitaset.

1. Asetage toode tasasele pinnale.
2. Eemaldage õlipaagi kork koos kinnitatud mõõtevardaga.
3. Puhastage möötevarras ölist.
4. Ōlitaseme õigesti mõõtmiseks asetage mõõtevarras täies pikkuses õlipaaki.
5. Eemaldage õlivarras.
6. Vaadake möötevardalt ölitaset.
7. Kui ôlitase on madal, lisage mootoriõli ja kontrollige ôlitaset uuesti.

Mootoriõli vahetamine

HOIATUS: Vahetult pärast mootori seiskamist on mootoriöli väga kuum. Enne mootoriöli väljutamist laske mootoril maha jahtuda. Kui mootoriöli satub nahale, puhastage piirkond vee ja seebiga.

(Joon. 39)

1. Kasutage toodet, kuni kütusepaak on tühi.

2. Eemaldage süüteküünla süütejuhe.

3. Eemaldage õlipaagi kork.

4. Asetage toote alla mõni mahuti, kuhu mootoriõli saaks valguda.
5. Kallutage toodet, et mootoriõli valguks õlipaagist välja.
6. Lisage uut mootoriõli (vt jaotises Tehnilised andmed /k 119 soovitatud tüüpi).
7. Kontrollige ölitaset. Vt jaotist Ölitaseme kontrollimine Ik 116.

Aku (LB 246E)

HOIATUS: Defektne aku vähendab toote ohutust. Kasutage tootja heakskiidetud akut.

Aku toidab elektrilist starterit ja toimib ohutusseadisena, et takistada juhuslikku käivitumist. Kui te toodet ei kasuta ja kui jätate selle järelevalveta, eemaldage aku.

Aku esimest korda kasutamine

ETTEVAATUST: Akul ei tohi lasta tühjeneda. Kui aku tühjeneb, võib see akut kahjustada.

Aku tuleb enne esimest kasutust täis laadida.

1. Ühenda akulaadija akuga, vt Aku laadimine Ik 116.
2. Oota, kuni süttib vähemalt üks roheline LED.
3. Kinnita aku mootori külge, vt Elektriline käivitamine (LB 246E) Ik 114.

Aku laadimine

Kui akul põleb ainult 1 või 0 märgutuld, tuleb akut laadida. Tühi aku on täielikult laetud 2 tunniga. Aku lühemat aega laadimine ei kahjusta akut.

1. Ühenda akulaadija akuga. (Joon. 40)
2. Ühenda akulaadija 100–240 V, 50–60 Hz vooluvörku.
3. Eemalda laadija esmalt vooluvõrgust, seejärel eemalda laadija aku küljest.

Aku laadimise olek

Aku LED-näidik	Status (Olek)
LED 1 vilgub punaselt. 1–9%
LED 1 on pidevalt punane. 10–32%
LED 1 on roheline ja LED 2 on punane.	33–54%
LED 1 ja 2 on rohelised ning LED 3 on punane.	55–77%
LED 1, 2 ja 3 on rohelised ning LED 4 on punane.	78–100%
Akulaadija märgutuli Status	(Olek)
Püsivalt põlev punane tuli Aku laeb.
Püsivalt põlev roheline tuli Aku on laetud.

Süütekünla kontrollimine

ETTEVAATUST: Kasutage alati soovitatud tüüpi süüteküünalt. Vale tüüpi süüteküünal vöib toodet kahjustada.

• Kontrollige süüteküünalt, kui mootori võimsus on madal, mootor ei käivitu kergesti või ei tööta tühikäigul korralikult.
• Süüteküünla elektroodidele võõrainete kogunemise ohu vähendamiseks täitke järgmisi juhiseid.
  a) Veenduge, et tühikäigu pöörete arv on õigesti seadistatud.
  b) Veenduge, et kütusesegu oleks öige.
  c) Veenduge, et õhufilter oleks puhas.
• Kui süüteküünal on määrdunud, puhastage see ja kontrollige, kas elektroodide vahe on öige, vt jaotist Tehnilised andmed Ik 119. (Joon. 41)
• Vajaduse korral vahetage süüteküünal välja.

Öhufilter

Määrdunud öhufilter vöib pöhjustada mootorikahjustusi vöi ei tööta öigesti. Tolmuste tingimuste korral tee öhufiltri hooldustöid sagedamini. Vt lisateavet Hooldusskeem Ik 114, millal vahetada öhufiltrit.

Märkus: Kahjustatud öhufilter tuleb alati välja vahetada.

Toote õhufiltri eemaldamine ja paigaldamine

HOIATUS: Kasuta kaitsekindaid.

1. Ava klambrid öhufiltri kattel.
2. Eemalda mootorilt ettevaatlikult õhufitri kate (A).
3. Eemalda õhufilter (B). (Joon. 42)
4. Veendu, et öhufiltril poleks kahjustusi. Vahetage kahjustatud öhufilter välja.
5. Puhasta ja kontrolli õhufiltrit. Vt jaotist Öhufiltri puhastamine lk 117.
6. Paigalda vastupidises järjestuses.

Õhufiltri puhastamine

Määrdunud õhufilter võib põhjustada mootorikahjustusi või ei tööta õigesti. Tolmuste tingimuste korral tehke õhupuhasti hooldustöid sagedamini.

Vt lisateavet Hooldusskeem Ik 114, millal vahetada õhufiltrit.

1. Eemaldage õhufiltri kate ja filter.
2. Puhastage filtrit, koputades seda vastu tasast pinda. Ärge kunagi kasutage filtri puhastamiseks lahustit, mis sisaldab petrooleumi või suruõhku.

Märkus: Pikka aega kasutuses olnud öhufiltreid ei saa täielikult puhastada. Vahetage öhufiltrit regulaarselt. Kahjustatud öhufilter tuleb alati vahetada.

1. Kui panete õhufiltrit kokku, siis veenduge, et on tihedasti vastu filtrihoidikut.

Kütusesüsteemi kontrollimine

• Kontrollige kütusepaagi korki ja selle tihendit kahjustuste suhtes.
• Kontrollige kütusevoolikut lekete suhtes. Kahjustatud kütusevoolik laske hooldustöökojas välja vahetada.

Mootori törkeotsing

Probleem Võimalik põhjus Lahendus
Mootor ei käivitu. Süütejuhe pole	õigesti ühendatud. Ühendage süütejuhe	süüteküunlaga.
	Kütusepaak on tühi. Täitke kütusepaak öiget tüüpi kütusega.
	Kütus on vana. Tühjenda kütusepaak ja karburaator. Täida uue bensiniga.
	Karburaatoris või kütusevoolikus on mustus.	Puhastage karburaator ja/või kütusevoo- lik.
	Süüteküunal on defektne. Reguleerige elektroodide vahet, puhas- tage või vahetage välja süüteküunal.
	Süütekünlal on kütus. Puhasta süüteküinal.
Mootor ei seisku. Peatamismeh	hanism on defektne. Lahutage süüteküünla süütejuhe. Laske toode remontida volitatud hooldustööko- jas.
Mootor ei tööta sujuvalt. Süütejuhe pole	õigesti ühendatud. Ühendage süütejuhe süüteküunlaga.
	Kütusevoolikus on mustus või kütus on otsa saanud.	Puhastage kütusevoolik. Lisage kütuse- paaki öiget liiki kütust.
	Kütusepaagi kork on ummistunud. Puhastage kütusepaagi kork.
	Kütusesüsteemis on vesi või mustus. Tühjendage kütusepaak. Lisage kütuse- paaki öiget liiki kütust.
	Öhufilter on määrdunud. Puhastage öhufilter.
	Karburaatorit tuleb reguleerida. Laske hooldusesinduses karburaatorit reguleerida.
Mootor läheb liiga kuumaks. Mootoriõli tase on liiga madal. Lisage mootoriõli.
			Öhuvool pole piisav. Puhastage öhufilter ja öhufiltri korpus.
			Karburaatorit tuleb reguleerida. Laske hooldusesinduses karburaatorit reguleerida.
Kui mootor töötab suurel kiiru- sel, hakkab see töötakte vahel jätma.	Süüteküünla elektroodide vahe on liiga väike.	Reguleerige elektroodide vahet.
Normaalkoormuse korral kos- tub mootorist ebatavalist heli.	Kasutatakse valet tüüpi bensiini. Tühjenda kütusepaak ja karburaator. Täida uue bensiniga. Vt jaotist Kütuse- süsteemi kontrollimine Ik 117. Probleemi püsimise korral pöörduge hooldustöökot- ta.
Mootor ei tööta tühikäigul su- juvalt.	Süüteküunal on määrdunud või defektne või elektroodide vahe on liga suur.	Reguleerige elektroodide vahekagust või vahetage süüteküunal välja.
	Karburaatorit tuleb reguleerida. Reguleerige karburaatorit.
	Öhufilter on määrdunud. Puhastage öhufilter.

Transportimine, hoiulepanek ja utiliseerimine

Transportimine ja hoiustamine

• Toote ja kütuse transportimisel ning hoiustamisel veenduge, et puuduvad lekked ja aurud. Elektriseadmetest või boileritest pärit sädemed ja lahtine leek võivad põhjustada tulekahju.
• Kütuse transportimiseks ja hoiustamiseks kasutage heakskiidetud mahuteid.
• Toote pikaks ajaks hoiule panemisel tühjendage eelnevalt kütusepaak. Körvaldage kütus spetsiaalses jäätmejaamas.
• Transportimisel kinnitage toode ohutult, et ära hoida kahjustusi ja önnetusi.
• Hoidke toodet lukustatud kohas, kus sellele ei pääse juurde lapsed ega volitamata isikud.
• Hoidke toodet kuivas kohas, mis ei külmu.

Aku ja laadija transportimine ning hoiustamine

• Ära eemalda akut enne, kuni toode on paigal ja jahtunud. Aku eemaldamiseks hoia all aku ülaosas asuvat nuppu ja eemalda see pesast.
• Kui hoiustamisaeg on pikem kui 30 päeva, lae akut seni, kuni sellel on rohkem kui kolm rohelist tuld.

• Aku kahjustamise vältimiseks laadi akut iga kolme kuu tagant.

• Akut ja akulaadija hoiustamistemperatuur on vahemikus 5 °C kuni 40 °C. Kõrgem temperatuur või kõrge temperatuuriga allikad, näiteks tuli, võivad akut kahjustada.

• Ärge võtke patareid lahti.
• Akut ei tohi kasta vette. Hoia akut kuivas ja jahedas kohas, kus on tagatud hea ventilatsioon.
• Kui aku eritab töö, hoiustamise või laadimise ajal lõhna, on kuum või deformeerub kuumuse tõttu, siis eemalda aku ja ära seda rohkem kasuta.
• Kahjustuste vältimiseks veendu, et aku või akulaadija on transportimise ajal kinnitatud.
• Veendu, et akulaadija ei muutuks liiga kuumaks.

Körvaldamine

• Järgige kohalikke jäätmekäitluseeskirju ja kehtivaid seadusi.
• Kemikaalid (nt mootoriöli ja jahutusvedelik) körvaldage hoolduskeskuses või spetsiaalses jäätmejaamas.
• Kui toodet enam ei kasutata, toimetage see Husqvarna edasimüüjale või kõrvaldage see taaskasutuskeskuses.
• Kõrvaldage aku hooldustöökojas või toimetage see spetsiaalsesse kasutatud akude kogumispunkti.

Tehnilised andmed

Tehnilised andmed

	LB 146 LB 246E
Mootor
Kaubamärk Husqvarna Husqvarna
Mudel HS 139A HS 139AE
Mootori tüüp Ühesilindriline, neljataktili-	ne, sundõhkjahutus, OHV	Ühesilindriline, neljataktili- ne, sundõhkjahutus, OHV
Silindrimaht, cm ^3	139 139
Mootori pöörlemissagedus – nimisagedus, p/min 2900/min	2900/min
Mootori nimivõimsus, kW ^52	2,2 2,2
Süütesüsteem
Süüteküünal Husqvarna HQT-7 Husqvarna HQT-7
Elektroodi vahe, mm 0,7-0,8 0,7-0,8
Kütuse- ja määrimissüsteem
Mootori määrimistüüp Pritse Pritse
Kütusepaagi maht, I 1,0 0,9
Õlipaagi maht, liitrit 0,5 0,5
Mootoriõli ^53	Husqvarna SAE 30 Husqvarna SAE 30
Kaal
Tühjade paakidega, kg 22 23,5
Müratasemed ^54
Helivõimsuse tase, mõõdetud dB(A) 92 92
Helivõimsuse tase, garanteeritud LWA dB(A) 94 94
Helitasemed ^55
Helirõhutase kasutaja kõrva juures, dB(A) 79 79
Vibratsioonitase ^56
Ülemise käepideme vibratsioon, m/s ^2	3,4 3,4
Lõikeosa
Lõikekõrgus, mm	35–70	35–70
Lõikelaius, mm	460	460
Lõikesüsteem	BioClip®	BioClip®
Lõiketera – standardne	Multš 5839740-10	Multš 5839740-10
Käivitussüsteem
Elektriline käiviti	Ei	Jah
Aku	-	Liitium-ioonaku, 12 V / 15,7 Wh

Vastavusdeklaratsioon

EÜ vastavusdeklaratsioon

Husqvarna AB, SE-561 82 Huskvarna, Rootsi, tel: [phone], kinnitab ainuvastutusel, et toode:

Kirjeldus Muruniiduk
Kaubamärk Husqvarna
Tüüp/mudel LB 146, LB 246E
Identifitseerimine Seerianumbrid alates 2022. aastast

vastab täielikult järgmistele EÜ direktiividele ja määrustele:

Määrus Kirjeldus
2006/42/EÜ „masinadirektiiv“
2014/30/EL „elektromagnetilise ühilduvuse direktiiv“
2000/14/EÜ „seadmete müra kohta käiv direktiiv“
2011/65/EL „elektri- ja elektroonikaseadmetes teatavate ohtlike ainete kasutamise piiramise direktiiv“

ja et kohalduvad järgmised standardid ja/või tehnilised spetsifikatsioonid: EN ISO 5395-1:2013+A1:2018, EN ISO 5395-2:2013+A1:2016+A2:2017, EN ISO 12100:2010, EN 55012:2007+A1:2009, EN IEC 63000:2018

Teavitatud asutus: 0404, RISE SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden kinnitab vastavust nõukogu direktiivile 2000/14/EÜ, vastavushindamise menetlus: lisa VI.

Lisateavet mürataseme kohta vt Tehnilised andmed Ik 119.

Huskvarna, 2022-10-12

$$ \Delta \cdot \mathrm {d u} $$

Claes Losdal, aiandustoodete arendusdirektor, Husqvarna AB

Tehnilise dokumentatsiooni eest vastutaja

Sisällys

Johdanto.... 122

Turvallisuus....123

Asentaminen....126

Käyttö....126

Huolto.... 128
