NAVODILA ZA UPORABO LB 246E HUSQVARNA

SL Navodila za uporabo

SR Priručnik za rukovaoca

SV Bruksanvisning

Sigurnost pri rukovanju s gorivom

UPOZORENJE: Prije korištenja proizvoda pročitajte upozoravajuće upute u nastavku.

• Nemojte pokretati proizvod ako u njemu ima goriva ili motornog ulja. Uklonite neželjeno gorivo/ulje i pričekajte na sušenje proizvoda.
• Ako gorivo prolijete po odjeći, odmah ju zamijenite.
• Gorivu nemojte dopustiti kontakt s tijelom jer može uzrokovati ozljede. Ako dođe do kontakta goriva s tijelom, sapunom i vodom isperite gorivo.

• Nemojte pokretati proizvod ako motor propušta. Redovito pregledavajte ima li na motoru propuštanja.

• Budite pažljivo s gorivom. Gorivo je zapaljivo, a pare su eksplozivne i mogu uzrokovati ozljede i smrt.

• Nemojte udisati pare goriva, one mogu uzrokovati ozljede. Osigurajte dovoljan protok zraka.
• U blizini goriva ili motora nemojte pušiti.
• U blizini goriva ili motora nemojte stavljati vruće predmete.
• Nemojte ulijevati gorivo kada je motor uključen.
• Prije ulijevanja goriva provjerite je li motor hladan.
• Prije ulijevanja goriva polako otvorite čep spremnika goriva i pažljivo ispustite tlak.
• Nemojte ulijevati gorivo u motor u zatvorenom prostoru. Nedovoljan protok zraka može uzrokovati ozljede ili smrt zbog gušenja ili trovanja ugljičnim monoksidom.
• Potpuno zategnite čep spremnika za gorivo. Ako čep spremnika za gorivo nije zategnut, postoji opasnost od požara.
• Prije pokretanja proizvod odmaknite najmanje 3 m / 10' od mjesta punjenja spremnika.
• Spremnik za gorivo nemojte puniti do kraja. Zagrijavanje uzrokuje širenje goriva. Ostavite mjesta pri vrhu spremnika za gorivo.

Sigurnosne upute za održavanje

UPOZORENJE: Prije korištenja proizvoda pročitajte upozoravajuće upute u nastavku.

Odpravljanje težav z motorjem.... 334

Transport skladiščenje in odstranitev.... 335

Tehnični podatki....335

Izjava o skladnosti.... 338

Uvod

Opis izdelka

Izdelek je rotacijska kosilnica, ki z enoto BioClip travo nareže v gnojilo.

Pregled izdelka

(SI. 1)

1. Ročica zavore motorja
2. Zgornji ročaj
3. Ročica zaganjalne vrvice (LB 146)
4. Spodnji ročaj
5. Ročice za nastavitev višine košnje
6. Pokrovček posode za olje in merilna palica
7. Dušilnik
8. Svečka
9. Pokrovček rezervoarja za gorivo
10. Zračni filter
11. Pokrov rezila
12. Rezilo
13. Podložka vzmeti
14. Vijak rezila
15. Baterija, varnostna naprava (LB 246E)
16. Električni zagonski gumb (LB 246E)
17. Navodila za uporabo

Simboli na izdelku

(SI. 2) OPOZORILO! Bodite previdni in uporabljajte izdelek pravilno. Ta izdelek lahko povzroči hude poškodbe oziroma smrt upravljavca ali drugih.
(SI. 3) Pred uporabo izdelka natančno preberite navodila za uporabo in se prepričajte, da ste jih razumeli.
(SI. 4) Pazite na leteče in odbite predmete.
(SI. 5) Poskrbite, da so osebe in živali na varni razdalji od delovnega območja.
(SI. 6) Opozorilo: Roke in noge držite stran od vrtljivega rezila.

Namen uporabe

Izdelek uporabite za rezanje trave. Izdelka ne uporabljajte za druga opravila.

(SI. 7) Opozorilo: Z rokami in nogami ne segajte v območje premikanja vrtljivih delov.
(SI. 8) Izklopite motor in odstranite vžigalni kabel, šele nato opravite popravila ali vzdrževalna dela.
(SI. 9) Izdelek je v skladu z veljavnimi predpisi CE.

(SI. 10) Emisija hrupa v okolje je skladna z direktivami in uredbami EU, ZK ter zakonodajo Novega južnega Walesa, in sicer z direktivo "Zaščita okolja pri delu (nadzor hrupa) iz 2017". Zajamčena raven zvočne moči izdelka je navedena na in v Tehnični podatki na strani 335 in na oznaki.

(SI. 11)

Izdelek je v skladu z veljavnimi direktivami ZK.

(SI. 12) Nevarnost požara.

(SI. 13) Ne vdihujte izpušnih plinov. Izpušni plini vsebujejo ogljikov monoksid iz motorja, ki je brezbarven, strupen in zelo nevaren plin. Motorja ne vklopite v zaprtih prostorih.

(SI. 14) Vroča površina.

(SI. 16) Pred uporabo izdelka dolijte motorno olje.

(SI. 17) Začnite postopek za LB 146: Ročico zavore motorja potisni- te navzdol in povlecite zaga- njalno ročico.

(SI. 18) Začnite postopek za LB 246E:

Ročico zavore motorja potisnite navzdol in pritisnite gumb za zagon.

(SI. 15) Bralna koda.

Opomba: Ostali znaki in oznake na izdelku se nanašajo na zahteve za certifikacijo, ki veljajo za druga komercialna območja.

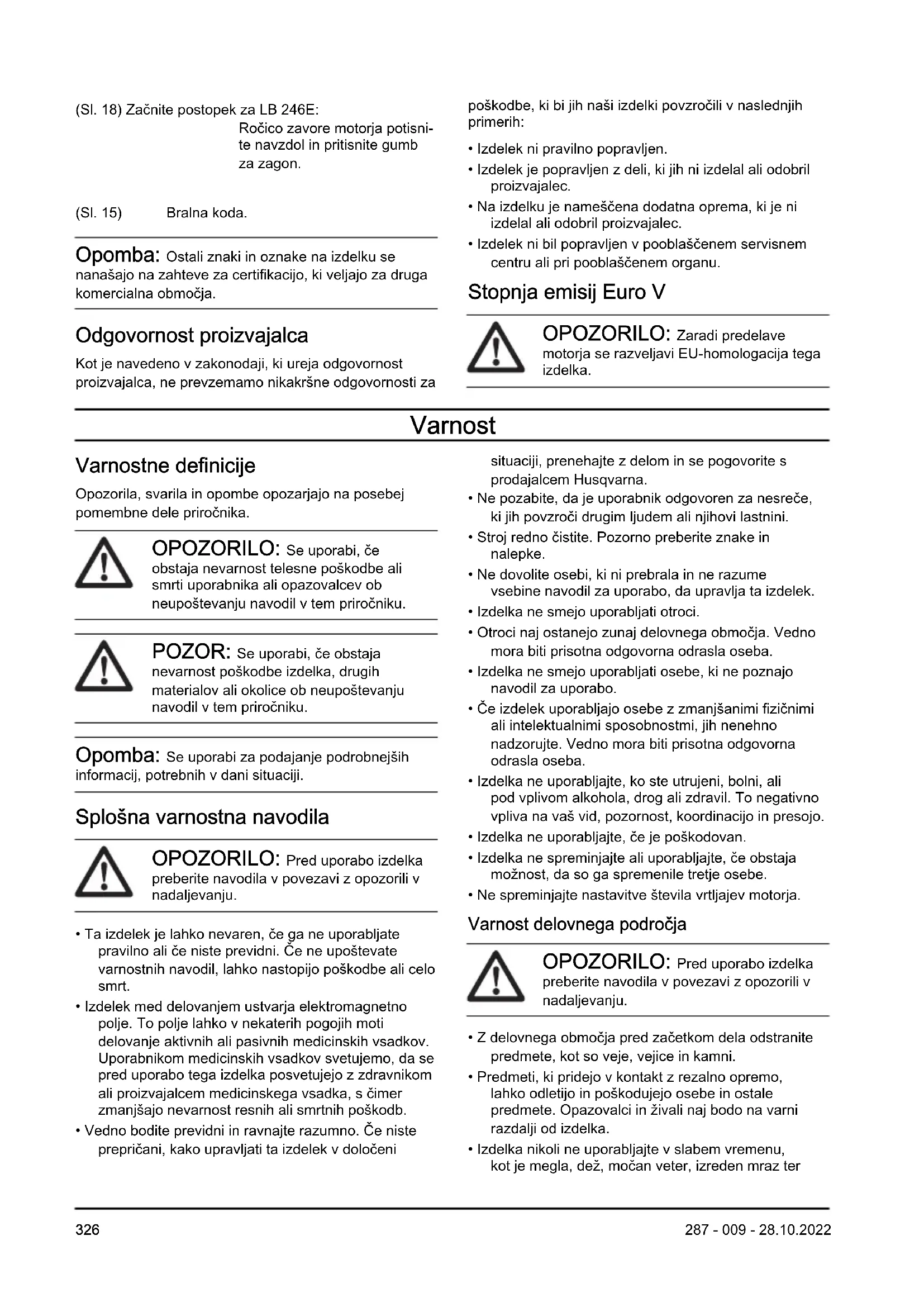

Odgovornost proizvajalca

Kot je navedeno v zakonodaji, ki ureja odgovornost proizvajalca, ne prevzemamo nikakršne odgovornosti za

poškodbe, ki bi jih naši izdelki povzročili v naslednjih primerih:

• Izdelek ni pravilno popravljen.
• Izdelek je popravljen z deli, ki jih ni izdelal ali odobril proizvajalec.
• Na izdelku je nameščena dodatna oprema, ki je ni izdelal ali odobril proizvajalec.
• Izdelek ni bil popravljen v pooblaščenem servisnem centru ali pri pooblaščenem organu.

OPOZORILO: Zaradi predelave motorja se razveljavi EU-homologacija tega izdelka.

Varnost

Varnostne definicije

Opozorila, svarila in opombe opozarjajo na posebej pomembne dele priročnika.

OPOZORILO: Se uporabi, če obstaja nevarnost telesne poškodbe ali smrti uporabnika ali opazovalcev ob neupoštevanju navodil v tem priročniku.

POZOR: Se uporabi, če obstaja nevarnost poškodbe izdelka, drugih materialov ali okolice ob neupoštevanju navodil v tem priročniku.

Opomba: Se uporabi za podajanje podrobnejših informacij, potrebnih v dani situaciji.

Splošna varnostna navodila

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Ta izdelek je lahko nevaren, če ga ne uporabljate pravilno ali če niste previdni. Če ne upoštevate varnostnih navodil, lahko nastopijo poškodbe ali celo smrt.
• Izdelek med delovanjem ustvarja elektromagnetno polje. To polje lahko v nekaterih pogojih moti delovanje aktivnih ali pasivnih medicinskih vsadkov. Uporabnikom medicinskih vsadkov svetujemo, da se pred uporabo tega izdelka posvetujejo z zdravnikom ali proizvajalcem medicinskega vsadka, s čimer zmanjšajo nevarnost resnih ali smrtnih poškodb.
• Vedno bodite previdni in ravnajte razumno. Če niste prepričani, kako upravljati ta izdelek v določeni

situaciji, prenehajte z delom in se pogovorite s prodajalcem Husqvarna.

• Ne pozabite, da je uporabnik odgovoren za nesreče, ki jih povzroči drugim ljudem ali njihovi lastnini.
• Stroj redno čistite. Pozorno preberite znake in nalepke.
• Ne dovolite osebi, ki ni prebrala in ne razume vsebine navodil za uporabo, da upravlja ta izdelek.
• Izdelka ne smejo uporabljati otroci.
• Otroci naj ostanejo zunaj delovnega območja. Vedno mora biti prisotna odgovorna odrasla oseba.
• Izdelka ne smejo uporabljati osebe, ki ne poznajo navodil za uporabo.
• Če izdelek uporabljajo osebe z zmanjšanimi fizičnimi ali intelektualnimi sposobnostmi, jih nenehno nadzorujte. Vedno mora biti prisotna odgovorna odrasla oseba.
• Izdelka ne uporabljajte, ko ste utrujeni, bolni, ali pod vplivom alkohola, drog ali zdravil. To negativno vpliva na vaš vid, pozornost, koordinacijo in presojo.
• Izdelka ne uporabljajte, če je poškodovan.
• Izdelka ne spreminjajte ali uporabljajte, će obstaja možnost, da so ga spremenile tretje osebe.
• Ne spreminjajte nastavitve števila vrtljajev motorja.

Varnost delovnega področja

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Z delovnega območja pred začetkom dela odstranite predmete, kot so veje, vejice in kamni.
• Predmeti, ki pridejo v kontakt z rezalno opremo, lahko odletijo in poškodujejo osebe in ostale predmete. Opazovalci in živali naj bodo na varni razdalji od izdelka.
• Izdelka nikoli ne uporabljajte v slabem vremenu, kot je megla, dež, močan veter, izreden mraz ter

nevarnost strele. Če izdelek uporabljate v slabem vremenu ali v vlažnih ali mokrih okoljih, vas bo to utrudilo. Slabo vreme lahko povzroči nevarne pogoje, kot je spolzka podlaga.

• Bodite pozorni na osebe, predmete in situacije, ki lahko preprečijo varno obratovanje izdelka.
• Bodite pozorni na ovire, kot so korenine, kamni, veje, jame in jarki. Visoka trava lahko prekriva ovire.
• Košnja trave na pobočju je lahko nevarna. Izdelka ne uporabljajte na pobočjih z naklonom, večjim od 15°.
• Izdelek uporabljajte prečno na pobočje. Ne premikajte se navzgor in navzdol.
• Bodite previdni, kadar se približujete kotom in predmetom, ki omejujejo pogled.

Varnost pri delu

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Ta izdelek uporabljajte izključno za košnjo trave. Ne uporabljajte ga za druga opravila.
• Uporabljajte osebno zaščitno opremo. Glejte Osebna zaščitna oprema na strani 327.
  • V zasilnem primeru morate znati motor hitro izklopiti.
• Motorja nikoli ne vklopite v zaprtem prostoru ali v bližini vnetljivega materiala. Izpušni plini iz motorja so vroči in lahko vsebujejo iskre, ki lahko povzročijo požar.
• Izdelka ne uporabljajte, če rezilo in vsi pokrovi niso nameščeni pravilno. Nepravilno nameščeno rezilo lahko odleti in povzroči poškodbe.
• Pazite, da rezilo ne udarja ob predmete, npr. kamenje in korenine. To lahko poškoduje rezilo in ukrivi motorno gred. Zvita os povzroča vibracije in zelo visoko tveganje, da rezilo odleti.
• Če rezilo trči ob predmet ali začutite vibracije, izdelek nemudoma izklopite. S svečke odstranite vžigalni kabel. Preglejte, ali je izdelek morda poškodovan. Poškodbe popravite ali pa popravilo prepustite pooblaščenemu serviserju.
• Ročico zavore motorja nikoli ne pritrdite trajno na ročaj, ko je motor obratuje.
• Izdelek vklopite na stabilni in ravni podlagi. Prepričajte se, da rezilo ne trči ob tla ali druge predmete.
• Vedno bodite za izdelkom, ko ga upravljate.
• Ko upravljate izdelek, morajo biti vsa kolesa na tleh, prav tako pa imejte na ročaju obe roki. Roke in noge držite stran od vrtljivih rezil.
• Pri delujočem motorju izdelka nikoli ne nagibajte.
• Ko izdelek potegnete nazaj, bodite previdni.

• Izdelka ne dvigajte, ko motor deluje. Če morate izdelek dvigniti, motor izklopite in s svečke odstranite vžigalni kabel.
  • Med uporabo izdelka ne hodite vzvratno.

• Izklopite motor, ko se premikate prek področij brez trave, npr. poti iz gramoza, kamna in asfalta.

• Pri delujočem motorju ne tecite z izdelkom. Pri uporabi tega izdelka vedno hodite.
• Preden spreminjate višino reza, ustavite motor. Ne izvajajte prilagoditev, ko motor deluje.
• Ko je motor vklopljen, imejte izdelek vedno v pogledu. Motor izklopite in se prepričajte, da se rezalna oprema ne vrti.

Varnostna navodila za uporabo

Osebna zaščitna oprema

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Osebna zaščitna oprema ne more popolnoma preprečiti poškodb, vendar v primeru nesreče omili posledice. Prodajalec naj vam pomaga izbrati ustrezno opremo.
• Če je moč hrupa višja od 85 dB, uporabljajte zaščitno opremo za sluh.
• Uporabite trpežno obutev, ki ne drsi. Ne bodite bosi ali nosite odprtih čevljev.
• Oblečene imejte trpežne, dolge hlače.
• Po potrebi uporabite zaščitne rokavice, npr. kadar pritrjujete, pregledujete ali čistite rezalno opremo.

Varnostne naprave na izdelku

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Ne uporabljajte izdelka s poškodovanimi varnostnimi napravami.
• Redno preverjajte varnostne naprave. Če so varnostne naprave poškodovane, se obrnite na pooblaščeno servisno delavnico Husqvarna.
• Ne spreminjajte varnostnih naprav.

Preverjanje pokrova rezila

Pokrov rezila zmanjšuje moč vibracij v izdelku in zmanjšuje nevarnost poškodb, katerih vzrok bi lahko bilo rezilo.

- Preglejte pokrov rezila in se prepričajte, da nima poškodb, kot so razpoke.

Baterija (LB 246E)

OPOZORILO: Pokvarjena baterija zmanjšuje varnost izdelka. Vedno uporabljajte baterijo, ki jo odobri proizvajalec.

Baterija omogoča električni zagon in je hkrati varnostna naprava, ki preprečuje neželen zagon. Ko izdelka ne uporabljate in je shranjen izven dosega, odstranite baterijo.

Preverjanje ročice zavore motorja

Ročica zavore motorja izklopi motor. Ko je ročica zavore motorja sproščena, se motor ustavi.

- Zaženite motor in nato sprostite ročico zavore motorja. Če se motor ne izklopi v 3 sekundah, peljite izdelek k pooblaščenemu serviserju Husqvarna, da nastavi zavoro motorja. (Sl. 19)

Dušilnik

Dušilnik zmanjšuje hrup na najnižjo možno raven in pošilja izpušne pline stran od operaterja.

Ne uporabljajte izdelka, če dušilnik manjka ali je poškodovan. Poškodovan dušilnik zviša raven hrupa in poveča nevarnost požara.

OPOZORILO: Dušilnik se med in po uporabi ter med delovanjem motorja v prostem teku močno segreje. V bližini vnetljivih materialov in/ali hlapov bodite previdni, da preprečite požar.

Preverjanje dušilnika

- Dušilnik redno preverjajte in se tako prepričajte, da je pravilno nameščen in ni poškodovan.

Varnost pri delu z gorivom

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Če so na izdelku ostanki goriva ali motornega olja, izdelka ne zaganjajte. Očistite ostanke goriva/olja in počakajte, da se izdelek posuši.
• Če se z gorivom polijete po obleki, se nemudoma preoblecite.
• Pazite, da goriva ne polijete po telesu, saj lahko pride do poškodb. Če gorivo polijete po telesu, se očistite z milom in vodo.
• Če motor pušča, izdelka ne zaganjajte. Redno preverjajte, ali motor pušča.
• Z gorivom ravnajte previdno. Gorivo je vnetljivo, hlapi pa so eksplozivni, zato lahko pride do poškodb ali smrti.
• Ne vdihavajte hlapov goriva, saj lahko pride do poškodb. Zagotovite zadosten pretok zraka.

• V bližini goriva ali motorja ne kadite.
- Vročih predmetov ne postavljajte v bližino goriva ali motorja.
- Goriva ne dolivajte, ko je motor vklopljen.
- Pred dolivanjem goriva se prepričajte, da je motor ohlajen.
- Pred dolivanjem počasi odprite pokrovček posode za gorivo in previdno sprostite pritisk.
- Goriva ne dolivajte v zaprtih prostorih. Nezadosten pretok zraka lahko povzroči poškodbe ali smrt zaradi zadušitve ali zastrupitve z ogljikovim monoksidom.
- Skrbno privijte pokrovček posode za gorivo. Če pokrovček posode za gorivo ni dobro zatesnjen, obstaja nevarnost požara.
- Preden izdelek vklopite, ga premaknite najmanj 3 m/10 čevljev stran od mesta, kjer ste napolnili posodo za gorivo.
- Rezervoar za gorivo ne napolnite do konca. Gorivo se razširi zaradi vročine. Pustite prazen prostor na vrhu rezervoarja za gorivo.

Varnostna navodila za vzdrževanje

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Izpušni plini vsebujejo ogljikov monoksid iz motorja, ki je brezbarven, strupen in zelo nevaren plin. Motorja ne vklopite v zaprtih prostorih.
• Preden začnete z vzdrževanjem izdelka, ustavite motor in s svečke odstranite vžigalni kabel. Pri LB 246E odstranite tudi baterijo.
• Pri vzdrževanju rezalne opreme uporabite zaščitne rokavice. Rezilo je izjemno ostro, zato lahko hitro pride do ureznin.
• Dodatki in spremembe izdelka, ki niso odobrene s strani proizvajalca, lahko vodijo k resnim poškodbam ali celo v smrt. Ne spreminjajte izdelka. Vedno uporabljajte samo dodatke, ki jih je odobril proizvajalec.
• Če izdelka ne vzdržujete pravilno in redno, se poveča nevarnost poškodb osebam in izdelku.
• Vzdrževanje opravite tako, kot piše v teh navodilih za uporabo. Vsakršno drugačno vzdrževanje mora opraviti osebje pooblaščene servisne delavniceHusqvarna.
• Redno dovolite osebju pooblaščene servisne delavnice Husqvarnaizvajati vzdrževalna dela.
• Zamenjajte poškodovane, obrabljene ali zlomljene dele.

Montaža

Uvod

OPOZORILO: Preden sestavite izdelek morate prebrati in razumeti poglavje o varnosti.

OPOZORILO: Preden sestavite izdelek odklopite kabel vžigalne svečke s svečke.

Montaža ročice

OPOZORILO: Za model LB 246E odstranite baterijo.

1. Zgornji ročaj namestite na spodnji ročaj ter popolnoma zategnite gumbna vijaka (A), podložki (B) in vijaka (C) na levi in desni strani. (Sl. 20)

POZOR: Prepričajte se, da žice niso zataknjene ali poškodovane.

1. Zložite ročaj navzgor. (Sl. 21)
2. Nastavek vstavite v vdolbino na kosišču. (Sl. 22)
3. Namestite 2 varovali za zaklep nastavka in ročice. Potisnite ju povsem do konca. (Sl. 23)

Opomba: Na voljo sta dve varovali, eno z oznako H, drugo pa z V. Varovalo s črko H vstavite

POZOR: Če 2 varovali nista nameščeni, izdelka ne uporabljajte.

Nastavitev višine ročice

1. Držalo ročice odstranite s spodnjega ročaja. (Sl. 24)

a) Držalo ročice vstavite v zgornjo odprtino (A) za znižanje višine ročice.
b) Držalo ročice vstavite v spodnjo odprtino (A) za zvišanje višine ročice. (Sl. 25)

Nastavitev izdelka v transportni položaj

1. Sprostite gumbna vijaka. (Sl. 26)
2. Sprostite nastavek. (SI. 27)
3. Spodnji ročaj in nastavek potisnite naprej. (Sl. 28)
4. Zgornji ročaj potisnite nazaj.

Nastavitev kosilnice v delovni položaj

1. Zgornji ročaj potisnite naprej.
2. Spodnji ročaj potisnite nazaj in v pokončen položaj. (Sl. 29)
3. Nastavek namestite v utor. (SI. 30)
4. Zgornji ročaj potisnite navzgor.
5. Popolnoma zategnite gumbna vijaka.

Delovanje

Uvod

OPOZORILO: Pred uporabo izdelka morate prebrati in razumeti poglavje o varnosti.

Husqvarna Connect

Husqvarna Connectje brezplačna aplikacija za vašo mobilno napravo. Aplikacija Husqvarna Connect omogoča razširitev funkcij vašega izdelka Husqvarna:

• Dodatne informacije o izdelku.
- Informacije o izdelku, delih in servisu ter pomoč.

Začetek uporabe aplikacije

1. V mobilno napravo si prenesite aplikacijo Husqvarna Connect.

2. Registrirajte se v aplikaciji Husqvarna Connect.

3. Za vzpostavitev povezave in registracijo izdelka sledite navodilom v aplikaciji Husqvarna Connect.

Opomba: Aplikacija Husqvarna Connect ni na voljo za prenos na vseh trgih. Če potrebujete več informacij, se obrnite na servisnega zastopnika.

Pred uporabo izdelka

1. Natančno preberite navodila za uporabo in se prepričajte, da ste jih razumeli.
2. Preglejte rezalno opremo in se prepričajte, da je pravilno pritrjena in nastavljena. Glejte Kako pregledati rezalno opremo na strani 332.
3. Preverite nivo olja in po potrebi dolijte motorno olje. Glejte Kako preveriti nivo olja na strani 332.
4. Napolnite posodo za gorivo. Glejte Dolivanje goriva na strani 330.

Dolivanje goriva

Če je na voljo, uporabite nizkoemisijsko/alkilatno gorivo. Če nizkoemisijsko/alkilatno gorivo ni na voljo, uporabite neosvinčeno gorivo dobre kakovosti ali osvinčeno gorivo, ki ima najmanj 90 oktanov.

POZOR: Ne uporabljajte bencina, ki ima oktansko število nižje od 90 RON (87 AKI). Izdelek se lahko tako poškoduje.

1. Počasi odprite pokrovček posode za gorivo, da sprostite pritisk.
2. Napolnite počasi s posodo za gorivo. Če gorivo polijete, ga pobrišite s krpo in pustite, da se preostalo gorivo posuši.
3. Očistite področje okrog pokrovčka posode za gorivo.
4. Skrbno privijte pokrovček posode za gorivo. Če pokrovček posode za gorivo ni dobro zatesnjen, obstaja nevarnost požara.
5. Preden izdelek vklopite, ga premaknite najmanj 3 m (10 čevljev) stran od mesta, kjer ste napolnili posodo za gorivo.

Nastavitev višine košnje

- Vsako ročico od 4 koles povlecite navzven in jo prestavite v želeni položaj. (Sl. 31)

POZOR: Ne nastavite višino rezanja prenizko. Rezila lahko trčijo ob tla, če površina travnika ni ravna.

Zagon izdelka

- Prepričajte se, da je kabel vžigalne svečke priklopljen na svečko.

Ročni zagon (LB 146)

1. Ostanite za izdelkom.
2. Ročico zavore motorja držite ob zgornji ročaj. (Sl. 32)
3. Z desno roko držite ročico zaganjalne vrvice.
4. Zaganjalno ročico počasi izvlecite, da začutite nekoliko upora.
5. Močno povlecite, da zaženete motor.

OPOZORILO: Zaganjalne vrvice ne navijajte okoli zapestja.

Električni zagon (LB 246E)

1. Baterija mora biti napolnjena. Glejte Baterija (LB 246E) na strani 332.
2. Baterijo namestite na motor. Baterija se zaskoči, ko slišite klik. (SI. 33)
3. Ostanite za izdelkom in ročico zavore motorja (A) držite ob zgornji ročaj. (Sl. 34)
4. Pritisnite in 3 do 5 sekund pridržite gumb ta električni zagon (B). Motor se zažene.

Opomba: Če motorja ni mogoče zagnati, počakajte minuto in izdelek poskusite zagnati znova.

- Če želite izklopiti motor, sprostite ročico zavore motorja.

Odstranitev baterije (LB 246E)

Ko izdelka ne uporabljate, odstranite baterijo in tako preprečite nenameren zagon motorja.

- Pritisnite zaklepni gumb (A) in izvlecite baterijo. (Sl. 35)

Kako doseči dober rezultat

• Vedno uporabljajte ostra rezila. Če uporabljate topo rezilo, bo trava pokošena neenakomerno, ob zarezah pa lahko postane tudi rumena. Ostro rezilo prav tako porabi manj energije kot topo rezilo.
• Ne odrežite več kot tretjino dolžine travnih bilk. Najprej kosite z visoko nastavitvijo višine košnje. Preglejte rezultat in nastavite višino košnje na ustrezno višino. Če je trava zelo visoka, vozite počasi in po potrebi kosite dvakrat.
• Vsakič kosite v različnih smereh, da se na travi ne bi pojavile črte.
• Pokrov kosišča mora biti čist. Obloge iz trave in umazanije na notranji strani pokrova kosišča lahko zmanjša učinkovitost košnje. Glejte Kako očistiti notranjo površino pokrova rezila na strani 331.

Vzdrževanje

Uvod

OPOZORILO: Pred izvajanjem vzdrževalnih del morate prebrati in razumeti poglavje o varnosti.

Za servisiranje in popravila na izdelku posebno usposabljanje ni potrebno. Zagotavljamo, da vam bodo

na voljo strokovna popravila in servisiranje. Če vaš prodajalec ni pooblaščen serviser, ga povprašajte, kje je naslednja najbližja pooblaščena servisna delavnica.

Za več informacij glejte.

Urnik vzdrževanja

POZOR: Ko izdelek nagibate mora biti zračni filter na zgornji strani in ne sme biti bližje tlom. Nevarnost poškodb motorja.

Izračunani intervali vzdrževanja veljajo za vsakodnevno uporabo izdelka. Intervali se spremenijo, će izdelka ne uporabljate vsakodnevno.

Za vzdrževalna dela, označena z *, glejte navodila v Varnostne naprave na izdelku na strani 327.

POZOR: Pred vzdrževanjem, popravili ali čiščenjem modelov z električnim zagonom odstranite baterijo.

Vzdrževanje	Dnevno Mesečno	Vsako sezo-no
Opravite splošen pregled X
Preverite nivo olja X
Zamenjajte olje (prvič po 5 urah uporabe, potem po vsakih 50 urah uporabe) ^155		X
Izdelek očistite X
Preglejte rezalno opremo X
Preglejte pokrov rezila * X
Preglejte ročico zavore motorja * X
Preglejte dušilnik * X
Preglejte svečko. Po potrebi očistite ali zamenjajte svečko. X
Preglejte zračni filter X
Očistite zračni filter ^156		X
Zamenjajte zračni filter X
Preglejte sistem za gorivo X
Očistite hladilna rebra na valju. X

Izvajanje splošnih pregledov

- Prepričajte se, da so vse matice in vijaki na izdelku ustrezno priviti.

Kako čistiti zunanjost izdelka

• S krtačo odstranite listje, travo in umazanijo.
• Prepričajte se, da dovod zraka na vrhu motorja ni oviran.
• Izdelka ne čistite z visokotlačnim čistilnikom.
• Če izdelek operete z vodo, pazite, da voda ne teče neposredno na motor.

Kako očistiti notranjo površino pokrova rezila

1. Izpraznite posodo za gorivo.
2. Nagnite izdelek. Prepričajte se, da je vžigalna svečka obrnjena navzgor.

POZOR: Če položite izdelek na stran tako, da je na tleh zračni filter, lahko poškodujete motor.

1. Izperite notranjo površino pokrova rezila z vodo.

OPOZORILO: Odstranite vžigalni kabel s svečke, da preprečite naključni vklop motorja.

OPOZORILO: Pri vzdrževanju rezalne opreme uporabite zaščitne rokavice. Rezilo je izjemno ostro, zato lahko hitro pride do ureznin.

1. Preverite, ali je rezalna oprema poškodovana oziroma razpokana. Če je rezalna oprema poškodovana, jo zamenjajte.
2. Preverite, ali je rezilo poškodovano ali topo.

Opomba: Rezilo morate po brušenju postaviti v ravnovesje. Izdelek peljite na servisni center, da rezilo nabrusijo, zamenjajo in uravnovesijo. Če trčite ob oviro in se izdelek ustavi, zamenjajte poškodovano rezilo. Pooblaščena servisna delavnica naj oceni, ali lahko rezilo izostrijo ali pa ga je treba zamenjati.

Zamenjava rezil

1. Rezilo blokirajte z leseno klado. (Sl. 36)
2. Odstranite vijak rezila in vzmetno podložko.
3. Odstranite rezilo.
4. Preverite, ali sta nosilec in vijak rezila poškodovana.
5. Preglejte, ali je motorna gred zvita.
6. Ko pritrdite novo rezilo, usmerite nagnjene strani rezila v smer pokrova rezila. (Sl. 37)
7. Prepričajte se, da je rezilo poravnano s središčem motorne gredi.
8. Rezilo blokirajte z leseno klado. Pritrdite podložko vzmeti in privijte vijak in podložko z zateznim momentom 35-40 Nm. (Sl. 38)
9. Ročno zavrtite rezilo in se prepričajte, da se prosto obrača.

OPOZORILO: Nosite trpežne rokavice. Rezilo je izjemno ostro, zato lahko hitro pride do ureznin.

1. Izdelek vklopite, da preizkusite rezilo. Če rezilo ni pritrjeno pravilno, bo izdelek vibriral, rezultat košnje pa ne bo zadovoljiv.

Kako preveriti nivo olja

POZOR: Če je nivo olja prenizek, se lahko poškoduje motor. Preden zaženete izdelek, preverite nivo olja.

1. Izdelek naj bo na ravnih tleh.

2. Odstranite pokrov rezervoarja olja s priloženo merilno palico.

3. Z merilne palice očistite olje.
4. Merilno palico do konca vstavite v rezervoar olja, da dobite pravi nivo olja.
5. Odstranite merilno palico.
6. Na merilni palici preučite nivo olja.
7. Če je nivo olja nizek, dolijte motorno olje in še enkrat preverite nivo olja.

Zamenjava motornega olja

OPOZORILO: Tik po zaustavitvi motorja je motorno olje zelo vroče. Preden iztočite motorno olje, se motor mora ohladiti. Če polijete motorno olje po koži, se umijte z milom in vodo.

(SI. 39)

1. Izdelek uporabljajte, dokler imate v rezervoarju gorivo.
2. S svečke odstranite vžigalni kabel.
3. Odstranite pokrovček posode za olje.
4. Pod izdelek postavite posodo, kamor se bo izteklo motorno olje.
5. Izdelek magnite, da iz rezervoarja olja izteče motorno olje.
6. Dolijte novo motorno olje, priporočila najdete v Tehnični podatki na strani 335.
7. Preverite nivo olja. Glejte razdelek Kako preveriti nivo olja na strani 332.

Baterija (LB 246E)

OPOZORILO: Pokvarjena baterija zmanjšuje varnost izdelka. Vedno uporabljajte baterijo, ki jo odobri proizvajalec.

Baterija omogoča električni zagon in je hkrati varnostna naprava, ki preprečuje neželen zagon. Ko izdelka ne uporabljate in je shranjen izven dosega, odstranite baterijo.

Prva uporaba baterije

POZOR: Baterija se ne sme popolnoma izprazniti. Če se baterija izprazni, se lahko poškoduje.

Baterijo je treba pred prvo uporabo napolniti.

1. Polnilnik baterije povežite z baterijo; glejte Polnjenje baterije na strani 333.

2. Počakajte, dokler ne zasveti vsaj 1 zelena lučka LED.

3. Baterijo namestite na motor; glejte Električni zagon (LB 246E) na strani 330

Polnjenje baterije

Če na bateriji svetita samo indikatorja 1 ali 0, jo je potrebno napolniti. Prazno baterijo je mogoče popolnoma napolniti v 2 urah. Kratkotrajna polnjenja ne poškodujejo baterije.

1. Polnilnik baterije priključite v vtičnico. (Sl. 40)
2. Polnilnik baterije priključite v električno vtičnico, 100–240 V, 50–60 Hz.
3. Polnilnik najprej izključite iz omrežne vtičnice in nato ga odstranite z baterije.

Stanje napolnjenosti baterije

Prikaz LED na bateriji	Stanje
Lučka LED 1 utripa rdeče. 1–9 %
Lučka LED 1 neprekinjeno sveti rdeče.	10–32 %
Lučka LED 1 sveti zeleno, lučka LED 2 pa rdeče.	33–54 %
Lučki LED 1 in 2 svetita zeleno, lučka LED 3 pa rdeče.	55–77 %
Lučke LED 1, 2 in 3 svetijo zeleno, lučka LED 4 pa rdeče.	78–100 %

Indikatorska lučka na polnilniku baterije	Stanje
Neprekinjena rdeča lučka B	Baterija se polni.
Neprekinjena zelena lučka	Baterija je popolnoma na-polnjena.

Pregled svečke

POZOR: Vedno uporabljajte priporočeno vrsto svečke. Zaradi neustrezne vrste vžigalne svečke se izdelek lahko poškoduje.

• Če se moč motorja zmanjša, motorja ni mogoče enostavno zagnati ali ta ne deluje ustrezno v prostem teku, preglejte vžigalno svečko.
• Tveganje za pojav oblog na elektrodah vžigalne svečke lahko zmanjšate tako, da upoštevate ta navodila:
  a) Hitrost prostega teka mora biti pravilno nastavljena.
  b) Mešanica goriva mora biti ustrezna.
  c) Zračni filter mora biti čist.
• Če je vžigalna svečka umazana, jo očistite in zagotovite, da je razmak med elektrodama ustrezen; glejte Tehnični podatki na strani 335. (Sl. 41)

Umazan zračni filter lahko povzroči poškodbe ali nepravilno delovanje motorja. V prašnih pogojih pogosteje čistite zračni filter. Za navodila, kdaj je treba zamenjati zračni filter, si oglejte razdelek Urnik vzdrževanja na strani 331.

Opomba: Če je zračni filter poškodovan, ga zamenjajte.

Čiščenje in pregled zračnega filtra

OPOZORILO: Uporabljajte zaščitne rokavice.

1. Potisnite objemke na pokrovu zračnega filtra.
2. Previdno odstranite pokrov zračnega filtra (A) z motorja.
3. Odstranite zračni filter (B). (Sl. 42)
4. Preverite, ali je zračni filter poškodovan. Če je zračni filter poškodovan, ga zamenjajte.
5. Očistite in preglejte zračni filter. Glejte Čiščenje zračnega filtra na strani 333.
6. Namestitev poteka v obratnem vrstnem redu.

Čiščenje zračnega filtra

Umazan zračni filter lahko povzroči poškodbe ali nepravilno delovanje motorja. V prašnih pogojih pogosteje čistite čistilec zraka.

Za navodila, kdaj je treba zamenjati zračni filter, glejte Urnik vzdrževanja na strani 331.

1. Odstranite pokrov zračnega filtra in filter.

2. Očistite filter tako, da z njim udarite ob ravno površino. Za čiščenje filtra ne uporabljajte topil s petrolejem, kerozina ali komprimiranega zraka.

Opomba: Zračnih filtrov, ki jih uporabljate že dolgo, ni mogoče povsem očistiti. Zračni filter zamenjajte v rednih intervalih. Poškodovane zračne filtre obvezno zamenjajte.

1. Pri namestitvi zračnega filtra bodite pozorni, da se povsem nalega ob nosilec filtra.

• Preverite, ali sta pokrov rezervoarja za gorivo in tesnilo pokrova rezervoarja za gorivo poškodovana.
• Preverite, ali cev za gorivo pušča. Če je cev za gorivo poškodovana, naj jo pooblaščena servisna delavnica zamenja.

Odpravljanje težav z motorjem

Težava Možen vzrok Rešitev
Motorja ni mogoče zagnati. Vžigalni kabel ni pravilno priključen. Vžigalni kabel priklopite na svečko.
Motorja ni mogoče zaustaviti. Mehanizem za zaustavitev je pokvarjen. S svečke odstranite vžigalni kabel. Po-pravilo izdelka naj izvede pooblaščena servisna delavnica.
Motor ne deluje gladko. Vžigalni kabel ni pravilno priključen. Vžigalni kabel priklopite na svečko.
Motor pri hitrosti prostega te-ka ne deluje pravilno.	Vžigalna svečka je umazana, pokvarjena ali pa je razmak elektrod preširok.	Nastavite razmak med elektrodama ali pa zamenjajte svečko.
	Uplinjač je treba nastaviti. Nastavite uplinjač.
	Zračni filter je umazan. Očistite zračni filter.

Transport skladiščenje in odstranitev

Prevoz in skladiščenje

• Preden prevažate in skladiščite izdelek in gorivo, se prepričajte, da izdelek ne pušča in da ni hlapov. Iskre ali odprti plamen, npr. z električnih naprav ali kotlov, lahko zanetijo ogenj.
• Za prevoz in skladiščenje goriva vedno uporabite odobrene posode.
• Preden izdelek skladiščite za daljše obdobje, izpraznite rezervoar za gorivo. Gorivo zavrzite na temu primernem zbirnem mestu.
• Izdelek varno pritrdite na prevozno sredstvo, da se izognete poškodbam in nesrečam.
• Izdelek skladiščite v zaklenjenem prostoru, tako da otroci ali osebe, ki niso primerne za rokovanje z izdelkom, do izdelka ne morajo dostopati.
• Izdelek skladiščite na suhem mestu, kjer ne zmrzuje.

Prevoz in skladiščenje baterije in polnilnika

• Izdelek mora mirovati in se ohladiti, preden lahko odstranite baterijo. Če želite odstraniti baterijo, pritisnite in pridržite gumb na vrhu baterije ter baterijo odstranite iz reže.
• Če je bilo skladiščenje daljše od 30 dni, baterijo polnite, da bodo svetile več kot 3 zelene lučke.

• Baterijo napolnite enkrat na tri mesece, da preprečite poškodbe baterije.

• Baterijo in polnilnik baterije skladiščite pri temperaturi od 5 °C do 40 °C. Višje temperature ali viri visoke toplote, kot je ogenj, lahko poškodujejo baterijo.

• Baterije ne razstavljajte.
• Baterije ne potapljajte v vodo. Baterijo hranite v hladnem in suhem prostoru z dobrim pretokom zraka.
• Če med uporabo, skladiščenjem ali polnjenjem baterija smrdi, je vroča ali se zaradi vročine spreminja njena oblika, jo odstranite in je ne uporabljajte več.
• Baterija ali polnilnik baterije mora biti nameščen, da ne pride do poškodb.
• Polnilniki baterije se ne sme pregreti.

Odstranitev

• Upoštevajte lokalne zahteve za recikliranje in ustrezne predpise.
• Vse kemikalije, na primer motorno olje ali sredstvo proti zamrzovanju, zavrzite v servisnem centru ali na kakšni drugi temu primerni lokaciji.
• Ko izdelka ne uporabljate več, ga pošljite k prodajalcu Husqvarna ali pa ga zavrzite na mestu za recikliranje.
• Baterijo zavrzite v pooblaščeni servisni delavnici ali jo v zbirnem centru za odpadne baterije.

Tehnični podatki

Tehnični podatki

	LB 146 LB 246E
Motor
Znamka Husqvarna Husqvarna
Model HS 139A HS 139AE
Tip motorja Enojni valj, 4-taktni, prisilno	hlajenje z zrakom, OHV	Enojni valj, 4-taktni, prisilno hlajenje z zrakom, OHV
Prostornina, cm3	139 139
Št. vrt. motorja – nazivno, vrt/min 2900 vrt/min 2900 vrt/min
Nazivna izhodna moč motorja v kW157	2,2 2,2
Vžigalni sistem
Svečka Husqvarna HQT-7 Husqvarna HQT-7
Razmak med elektrodama, mm 0,7-0,8 0,7-0,8
Sistem za gorivo in mazanje
Vrsta maziva za motor Pršenje Pršenje
Prostornina posode za gorivo, I 1,0 0,9
Prostornina posode za olje, I 0,5 0,5
Motorno olje158	Husqvarna SAE 30 Husqvarna SAE 30
Teža
S praznimi rezervoarji v kg 22 23,5
Emisije hrupa159
Raven zvočne moči, izmerjena v dB (A)	92 92
Raven zvočne moči, zajamčena LWA v dB(A)	94 94
Nivoji hrupa160
Nivo zvočnega tlaka pri ušesu operaterja, dB(A)	79 79
Ravni vibracij161
Raven vibracij zgornjega ročaja, m/s2	3,4 3,4
Rezalna oprema
Višina reza v mm	35-70	35-70
Širina rezanja, mm	460 460
Rezalni sistem	Bioclip®	Bioclip®
Standardno rezilo	Mulčenje 5839740-10	Mulčenje 5839740-10
Sistem za zagon
Električni zaganjalnik	Ne	Da
Baterija - Litij-ionska, 12 V/15,7 Wh

Izjava o skladnosti

Izjava EU o skladnosti

Mi, Husqvarna AB, SE--561 82 Huskvarna, Švedska, tel.: [phone], izjavljamo na lastno odgovornost, da je izdelek:

Opis Vrtna kosilnica
Znamka Husqvarna
Vrsta/model LB 146, LB 246E
Identifikacija Serijske številke od letnika 2022 dalje

v celoti skladen z naslednjimi direktivami in uredbami EU:

Uredba Opis
2006/42/ES "o strojih"
2014/30/EU "o elektromagnetni združljivosti"
2000/14/EC "o emisijah hrupa v okolico"
2011/65/EU "o omejevanju uporabe nekaterih nevarnih snovi v električni in elektronski opremi"

in so pri tem v veljavi naslednji standardi in/ali tehnične specifikacije: EN ISO 5395-1:2013+A1:2018, EN ISO 5395-2:2013+A1:2016+A2:2017, EN ISO 12100:2010, EN 55012:2007+A1:2009, EN IEC 63000:2018

Priglašeni organ: 0404, RISE SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden, je potrdil skladnost z direktivo Sveta 2000/14/ES, postopki ugotavljanja skladnosti: Priloga VI.

Za informacije v zvezi z emisijami hrupa glejte poglavje Tehnični podatki na strani 335.

Huskvarna, 2022-10-12

$$ \Delta \cdot 2 m $$

Claes Losdal, Vodja oddelka za razvoj vrtne opreme, Husqvarna AB

Odgovorni za tehnično dokumentacijo

Sadržaj
