Producttype	Draadloze grasmaaier
Merk	PowerPlus
Model	POWDPG75610
Voeding	Lithium-ion accu 40 V (niet inbegrepen)
Snijbreedte	420 mm
Snijhoogte	25 - 75 mm (6 standen)
Inhoud opvangbak	50 L
Rotatiesnelheid mes	2800 min⁻¹
Materiaal behuizing	Kunststof
Materiaal opvangbak	Nylon met kunststof deksel
Diameter voorwielen	150 mm
Diameter achterwielen	220 mm
Type stuur	Inklapbaar met nokvergrendelingen
Hoogteverstelling	Centrale hendel met 6 standen
Startsysteem	Startknop + veiligheidsremhendel
Vulniveau-indicator opvangbak	Ja (indicatorflap)
Veiligheid	Verwijderbare veiligheidssleutel, automatische remstop, accuklep
Geluidsniveau	Geluidsdruk 79 dB(A), vermogen 90 dB(A)
Trillingen	1,46 m/s² (K=1,5 m/s²)
Garantie	36 maanden

Veelgestelde vragen - POWDPG75610 PowerPlus

Hoe start ik de grasmaaier POWDPG75610?

Om te starten, plaatst u de veiligheidssleutel (2) en het accupack (12). Druk op de startknop (1) en houd deze ingedrukt, trek dan de remhendel (11) naar het stuur. Laat de knop los: de grasmaaier start. Om te stoppen, laat u de remhendel los.

Hoe stel ik de snijhoogte in?

Verwijder vóór elke aanpassing de sleutel en de accu. Pak de hoogteverstellingshendel (6): duw deze naar achteren om de hoogte te verhogen (tot 75 mm) of naar voren om te verlagen (tot 25 mm). De grasmaaier heeft 6 standen.

Hoe installeer en verwijder ik de accu?

Om de accu (12) te installeren, klap de klep (7) omhoog, lijn de ribbels van de accu uit met de groeven in de behuizing en duw tot u een klik hoort. Om te verwijderen, klap de klep omhoog, druk op de ontgrendelknop (13) en haal de accu eruit. Verwijder altijd de sleutel en de accu vóór onderhoud.

Hoe reinig ik de grasmaaier?

Reinig de grasmaaier onmiddellijk na gebruik met een vochtige doek en milde zeep. Gebruik nooit oplosmiddelen (benzine, alcohol…) of een hogedrukreiniger. Blaas resten weg met lagedruk perslucht. Zorg ervoor dat er geen water in het inwendige komt.

Wat te doen als de grasmaaier abnormaal trilt?

Stop onmiddellijk met de grasmaaier, verwijder de sleutel en de accu. Inspecteer het mes: als het beschadigd, uit balans of verstopt is, reinig of vervang het. Controleer ook het aandraaien van alle moeren en bouten. Als de trillingen aanhouden, laat het apparaat dan nakijken door een erkende vakman.

Hoe vervang ik het snijmes?

Draag beschermende handschoenen. Verwijder de sleutel en de accu. Kantel de grasmaaier op zijn kant. Blokkeer het mes met een schroevendraaier in het positioneringsgat. Draai de centrale bout los, verwijder het versleten mes en installeer het nieuwe (originele referentie). Draai stevig vast. Schakel indien nodig een erkende vakman in.

Wat betekent de indicator op de opvangbak?

De opvangbak is voorzien van een indicatorflap (d) aan de bovenkant. Wanneer deze open is, is er nog ruimte voor gras. Wanneer deze gesloten is, is de bak vol en moet worden geleegd. Leeg de bak voordat deze volledig vol is voor optimaal maaien.

Wat betekenen de indicatielampjes van de lader?

Continu groen: lader gereed (wachten). Knipperend rood: accu wordt opgeladen. Continu groen na het opladen: accu vol. Continu groen en rood: accu of lader defect. Haal de stekker eruit en controleer de compatibiliteit.

Kan de grasmaaier in de regen of op nat gras worden gebruikt?

Nee, het is ten strengste verboden de grasmaaier in de regen of op nat gras te gebruiken. Dit levert risico op elektrische schokken op en beschadigt het apparaat. Maai alleen bij droog weer en op droog gras.

Wat is de garantieduur en wat dekt deze?

De garantie is 36 maanden vanaf de aankoopdatum door de eerste gebruiker. Het dekt fabricage- en materiaalfouten. Uitgesloten zijn: normale slijtage, schade door verkeerd gebruik, verbruiksonderdelen (messen, kabels, enz.) en transportkosten. Bewaar het aankoopbewijs.

GEBRUIKSAANWIJZING POWDPG75610 PowerPlus

8 OPLADEN EN INBREngen OF VERWIJDEREN VAN DE BATTERIJ 9

8.1 Aanwijzingen (15) op de lader (Fig. A). 9
8.2 De batterij inbrengen (Fig. A & B) 10
8.3 Het batterijpack verwijderen (Fig. A & B). 10
8.4 Indicator batterijcapaciteit (Fig. A). 10
9 MONTAGE 10
9.1 Assemblage van de handgreep 10
9.1.1 De onderste handgreep monteren (Fig. A & C) 10
9.1.2 Assemblage van de bovenste handgreep (Fig. A & D) 11
9.1.3 Het netsnoer geleiden (Fig. A & D) 11
9.1.4 De bovenste handgreep dichtklappen (Fig. A&D) 11
9.2 Montage van de grasopvangbak (Fig. A & E) 11
9.3 De grasopvangbak aanbrengen (Fig. A & B) 11
10 BEDIENING 12

10.1 De maaier starten/stoppen (Fig. A & B) 12
10.2 Instelling van de meshoogte (Fig. A & F) 12
10.3 Waarschuwingssystem van de grasopvangbak (Fig. A & E) 12
11 REINIGING EN ONDERHOUD 12
11.1 Reiniging 12
11.2 Onderhoud van het mes 12
11.3 Het mes verrangen 13
12 TECHNISCHE GEGEVENS 13
13 GELUID 13
14 GARANTIE 14
15 MILIEU 14

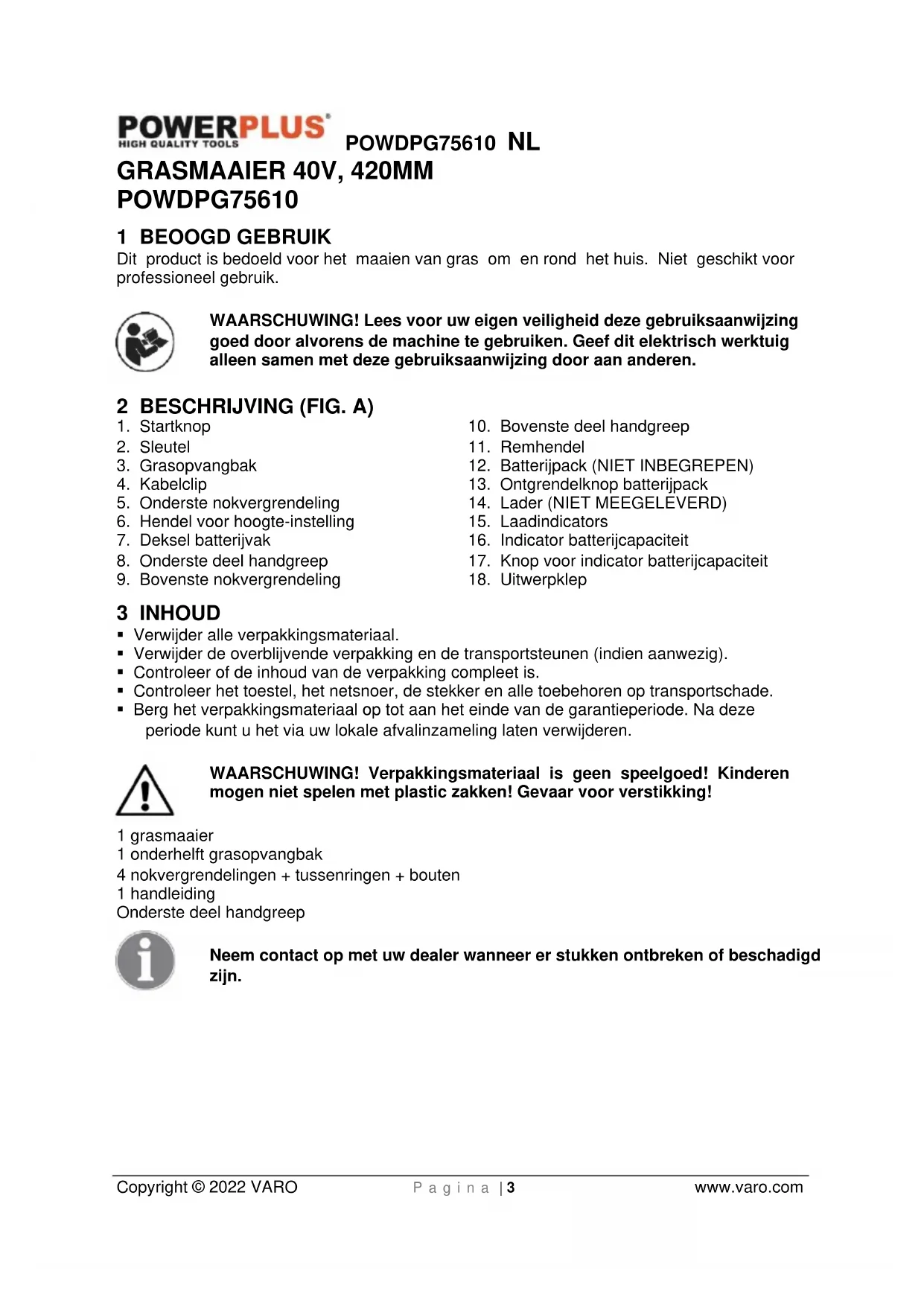

GRASMAIER 40V, 420MMPOWDPG75610

1 BEOOGD GEBRUK

Dit product is bedoeld voor het maaien van gras om en rond hetuis. Niet geschikt voor professioneel gebruik.

WAARSCHUWING! Lees voor uw eigeneilighheid deze gebruiksaanwijzing goed door alvorens de machine te gebruiken. Geef dit elektrisch werktuig alleen samen met deze gebruiksaanwijzing door aan andereen.

1. Startknop
2. Sleutel
3. Grasopvangbak
4. Kabelclip
5. Onderste nokvergrendeling
6. Hendel voor hoogte-instelling
7. Deksel batterijvak
8. Onderste deel handgreep

9. Bovenste nokvergrendeling

10. Bovenste deel handgreep

11. Remhendel
12. Batterijpack (NIET INBEGREPEN)
13. Ontgrendelknop batterijpack
14. Lader (NIET MEEGELEVERD)
15. Laadindicators
16. Indicator batterijcapaciteit
17. Knop voor indicator batterijcapaciteit
18. Uitwerpklep

3 INHOUD

• Verwijder alle verpakkingsmaterialial.
• Verwijder de overblijvende verpakking en de transportsteunen (indien aanwezig).
• Controller of de inhoud van de verpakking compleet is.
• Controller het toestel, het netsnoer, de stekker en alle toebehoren op transportschade.
• Berg het verpakkingsmaterialiaal op tot aan het einde van de garantieperiode. Na dezeperiode(Int) u het via uw lokale afvalinzameling latent verwijderen.

WAARSCHUWING! Verpakkingsmaterial is geen spellegood! Kinderen mogen Niet spelen met plastic zakken! Gevaar voor verstikking!

1 grasmaier
1 onderhelft grasopvangbak
4 nokvergrendelingen + tussenringen + bouten
1 handleiding

Onderste deel handgreep

Neem contact op met uw dealer wanner er stukken ontbreken of beschadigdijken.

4 TOELICHTING VAN DE SYMBOLEN

In deze handleiding en/of op deze machine worden de volgende symbolen gebruikt:

	Gevaar voor lichamelijk letsel of materièle schade.		Lees voor gezruik de handleiding.
	Hou toeschouwers op een afstand.		Waarschuwing! Rondvliegende objecten!
	Hou handen en voeten uit de buurt van scherpe onderdelen.		Schakel het apparaat uit en verwijder de sleutel vóor u het instelt of reinigt en vóor u het onbewaaktchterlaat.
	Gevaar: elektrische spanning!		Gebruik het toestel nooit in vochtige of nette omstandigheden. Vocht verhoogt het gevaar voor elektrische schokken.
STOP	Wacht totdat alle machineonderdelen volledig tot stilstandশn gekomen voír u ze aanraakt. De messen draaien na het uitschaken van de machine nog even door; een draaiend mes kan verwondenen verroorzaken.		Het dragen van een beschemingsbril worden aangeraden.
CE	CE Conform de Europese toepasselijkste standaarden op het gebied van veiligheid.		Klasse III - Elektrisch materieel waar bij de bescheming谈起e elektrische schokken bekommen worden door voeding op zeer lage veiligheidsspanning en waarin geen spanningen, andere dan de zeer lage veiligheidsspanning voorkomen.
	Draag handschoenen.		Het dragen van beschemingsschoenen wordt aangeraden.
MAX. 40°C	Stel de lader noch het batterijpack bloot aan water.		Werp het batterijpack of de lader Niet in het vuur.
	Omgevingstempoatuur: max. 40 °C (enkel voor batterij).		Gebruik de lader en de batterij enkel in afgesloten ruimtes.
i	Belangrijke informatie.		Elektrische toestellen mogen nicht met het huishoudelijk afval worden meegegeven.

5 ALGEMENE VEILIGHEIDSVOORSCHRIFTEN

WAARSCHUWING! Neem alle voorschriften door. Het Niet naleven van de voorschriften kan elektrische schokken, brand en/of ernstige verwondingen veroorzaken. Het hierna gebruikte begrip "elektrisch gereedschap" heeft betrekking op elektrisch gereedschap, gevoed door het elektriciteitsnet (met elektriciteitskabel) of op batterij (snoerloos).

5.1 Werkplaats

• Hou de werkplaats proper en opgeruimd. Wanorde en een slecht verlichte werkplaats können tot ongevallen leiden.
• Gebruik het apparaat Niet in een omgeving waarin zich brandbare vloeistoffen, gassen of stoffen bevinden. Elektrisch gereedschap brengt vonken voort die dergelijkke stoffen of dampen können latent ontbranden.
• Zorg dat er geen kinderen of andere personen in de buurt zich als u het elektrisch apparaat gezruikt. Afleiding kan ervoor zorgen dat u de controle over het toestel verliest.

5.2 Elektrische veiligheid

• Controller altijd of de netspanning overeenstemt met deze vermeld op het typeplaatie.
• De stekker van het apparaat moet in het stopcontact passen. De stekker mag op geen enkele wijze worden gewijzigd. Gebruik geen adapterstekkers in combinatie met geaarde apparaten. Ongewijzigde stekkers en passende stopcontacten doeon het risico op elektrische schokken afnemen.
  Vermijd lichamelijk contact met geaarde oppervlakken, zoals buizen, radiators, fornuizen en koelkasten. Er bestaat een groter risico op elektrische schokken wanner uw lichaam geaard is.
• Hou het apparaat buiten bereik van regen of vocht. Het binnendringen van water in een elektrische apparaat verhoogt het risico op elektrische schokken.
• Gebruik de kabel nicht om het apparaat te dragen of op te hangen, of de stekker uit het stopcontact te trekken. Hou de kabel buiten bereik van hitte, olie, scherpe randen of bewegende onderdelen van het apparaat. Beschadigde of in de war geraakte kabels verhogen het risico op elektrische schokken.
• Wonneer u het gereedschap buitenshuis gezruikt, gezruik dan een verlengkabel die geschikt is voor gezruik buiten. Het gezruik van een verlengkabel die geschikt is voor gezruik buitenshuis verminder het gevaar voor een elektrische schok.
• Wonneer het gebruik van het gereedschap in een vochtige omgeving Niet te vermiijden is, gebruik dan een aansluitpunt dat beveiligd is met een verliesstroomschakelaar. Het gebruik van een verliesstroomschakelaar vermindert het gevaar voor een elektrische schok.

• Wees aandachtig. Let op wat u doet en ga verstandig aan het werk met elektrisch gereedschap. Gebruik het apparaat Niet als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Eén moment van onoplettendheid bij het gebruik van het apparaat kan tot ernstige verwondingen leiden.

POWDPG75610 NL

• Draag uw personlijke veiligheidsuitrusting en steeds een veiligheidsbril. Door een persoonlijke veiligheidsuitrusting (stofmasker, Niet glijdende veiligheidsschoenen, een veiligheidshelm of een gehoorbescherming - afhankelijk van de aard en het gebruik van het elektrisch gereedschap) te dragen, doet u het risico op verwondingen afnemen.
  Voorkom een ongewilde inbedrijfstelling. Ga na of de schakelaar op "UIT(0)" staat voor u de stekker in het stopcontact steekt. Als u bij het dragen van het apparaat de vinger aan de schakelaar houdt of de stekker in het stopcontact steekt verwijl het ingeschakeld is, kan dat tot ongevallen leiden.
• Verwijder instelgereedschap of schroefsleutels voor u het apparaat inschakelt. Gereedschap dat of een sleutel die zich in een draaiend onderdeel van het apparaat bevindt, kan tot verwondingen leiden.
• Overschat uzelf nicht. Neem een veilige houding aan en zorg dat u uw evenwicht nicht verliest. Zo kan u het apparaat in een onverwachte situatie beter onder controle houden.
• Draag gegaste kleding. Draag geen wijde kleren en geen sieraden. Hou uwhaar, kleren en handschoenen buiten het bereik van bewegende delen. Losse kleren, sieraden en lange haren konnen door bewegende delen worden gegrepen.
• Als er stofafzug- en stofopvanginrichtingen können worden gemonteerd, moet u ervoor zorgen dat die aangesloten zich en juist worden gebruikt. Het gebruik van dergelijk inrichtingen doet de gezaren door stof afnemen.

5.4 Zorgvuldige omgang met en gebruik van elektrisch gereedschap

• Overbelast het apparaat Niet. Gebruik voor uw werk het elektrische gereedschap dat waarvoort bestemd is. Met een geschikt elektrisch apparaat werkt u better en veiligier in het opgegeven vermogensbereik.
• Gebruik geen elektrisch apparaat waarvan de schakelaar defect is. Een elektrisch apparaat dat Niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden hersteld.
• Trek de stekker uit het stopcontact voor u het apparaat instelt, accessoires verrangt of het apparaat opbergt. Die voorzorgsmaatregel voorkomt dat het apparaat ongewild worden gestart.
• Bewaar ongebruikt elektrisch gereedschap buiten het bereik van kinderen. Laat Personen die Niet vertrouwd zijn met het apparaat of die deze gebruiksaanwijzing nicht hebben gelezen, het apparaat Niet gebruiken. Elektrisch gereedschap is gevaarlijk als het door onervaren Personen worden gebruikt.
• Ga zorgvuldig om met het apparaat. Controller of de bewegende onderdelen ervan op de juiste manier werken en Niet klemmen, en er geen onderdelen zo erg beschadigd zijn dat de werkung van het apparaat in het gedrang komt. Laat beschadigde onderdelen eerst herstellen voor u het apparaat gebruikt. Veel ongevalten worden veroorzaakt door slecht onderhoven elektrisch gereedschap.
• Hou zaaggereedschap scherp en zuiver. Zorgvuldig onderhonden zaaggereedschap met scherpe kanten raakt minder snel geklemd en is gemakkelijker te hanteren.
• Gebruik elektrisch gereedschap, accessoires, special gereedschap en dergelijkke meer overeenkomstig deze gelebruiksaanwijzing en zoals het voor het type van apparaat is voorgeschreven. Hou bovendien rekening met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrisch gereedschap voor andere doeleinden dan de voorgeschreven, kan tot gevaarlijke situatuies leiden.

5.5 Service

• Laat uw apparaat uitsluitend door gekwalificeerde vaklui en met originele reserveonderdelen herstellen. Zo bent u zeker dat de verilgheid van het apparaat behouden blijft.

POWDPG75610 NL

6 BIJKOMENDE VEILIGHEIDSINSTRUCTIES VOOR GRASMAIERS

• Dit toestel mag Niet door kinderen gebruikt worden. Men moet erop toezien dat kinderen Niet met het apparaat spelen. Reiniging en onderhoud mogen Niet door kinderenuitgevoerd worden.

• Dit toestel kan gebruikt worden door personen met een fysieke, zintuiglijke of mentale beperking of personen met gebrek aan kennis en ervaring, op voorwaarde dat ze onder toezicht staan of instructies hebben gekreten betreffende het verilig gebruik van het gereedschap en dat zij de eruit voortvloeije degebaren begrijpen.

Maak uzelf vertrouwd met de instructies en het correct gebruik van de machine.

Vermijd het dragen van losse kleding of kleding met loshangende koordjes of riemen.

• Versreten of beschadigde onderdelen moeten verrangen worden.

• Wees bijzonder voorzichtig wanner u met de maaier van richting verandert en wanner u hem maar u toe trekt.

• Start de motor nicht wanneer de grasopvangbak Niet geinstalleerd is.

• Wees u ervan bewust dat, bij machines met meertere snijbladen, het bewegen van een messendrager kan leiden tot het bewegen van de andere messen die erop gemonteerd staan.

• Zorg ervoor dat uw vingers Niet gekneld raken:tussen de beweegbare snijmessen en de vaste machineonderdelen wonneer u de machine afregelt.

• Laat de motor afkoelen vór u de machine opbergt.

• Wanner u onderhoud aan het mes uitvoert, hou er dan rekening mee dat de messen nog kuren bewegen, ook wanner de stekker uit het stopcontact is.

• Vervang versleten en beschadigde onderdelen om het toestel veilig te houden. Gebruik enkel originele verrangonderdelen en accessoires.

• De machine要去 gebruikt worden met een aardlekschakelaar met een uitschakelstroom die nicht hoger is dan 30mA .

• Laat nooit toe dat de grasmaaier bediend worden door kinderen of personen die nicht vertrouwd zijn met deze gebruiksinstructies van de grasmaaier. Lokale regelgeving kan beperkingen opleggen aan de leeftijd van de gebruiker.

Maai nooit wonneer er personen, en vooral kinderen of dieren dicht in de buurt zich.

• De operator of gebruiker is verantwoordelijk voor ongevallen of bevaren t.o.v. andere Personen en hun eigendommen.

• Gebruik de maaier Niet op blote voeten of met open sandalen aan; draag.altijd stevig schoeisel en een lange broek.

• Controller grondig het gebied waar de maaier gebruikt gaat worden en verwijder alle stenen, stokken, draden, gebeente en andere vremeinde voorwerpen.

• Controller altijd voor het gebruik visueel of de messen, de montagebouten ervan en het maaiblok Niet beschadigd of versleten zich.

• Vervang verslenen of beschadigde messen alkijd per set om de balans te behouden.

Maai enkel bij daglicht of bij voldoende kunstlicht.

Vermijd indien möglich het gebruik van de maaier op nat gras.

Wandel, loop nooit.

• Gebruik het toestel Niet met defecte kappen of afterscheringen of zonder dat de veiligheidsvoorzieningen, zoals bijvoorbeeld de klep van de uitwerpopening of de grasopvangbak, op hunplaats zitten.

• Maaien op hellingen kan gevaarlijk়n:

Vermijd zeer steile hellingen.

Zorg alttijd voor een stabiele positie op hellingen of nat gras.

• Maai haaks op de helling - nooit van bovenaar onder.

• Wees bijzonder voorzichtig wanner u op een helling van richting verandert.

• Wees bijzonder voorzigachtig wanner uchterwaarts stapt of wanner u de grasmaaier naar u toe trekt.

POWDPG75610 NL

• Laat de messen eerst tot stilstandkommen wonneer de maaier moet gekanteld worden voor het transport over een andere ondergrond dan gras alsook wonneer u de grasmaier maar het maiagebied toe brengt en er terug van weghaalt.
  Kantel de machine Nietijdens het starten of het aanzetten van de motor, behalve indien de machine gekanteld moet worden om in lang gras te kuren starten. Kantel ze in dit geval Nieteer dan nodig is en kantel enkel de kant die het verst van de gebruiker verwijderd is. Zorg er alsijd voor dat beiden handen zich op de juisteplaats bevinden om met de machine te werken, vór u de machine terug neerzet.
• Zet de grasmaier volgens de instructies aan en hou de voeten ver uit de buurt van de messen.
• Hou uw handen of voeten Niet onder of in de nabijheid van draaiende onderdelen.
  Ga nooit voor de uitwerpopening staan.
• Til nooit de maaier op of draag hem nooit wanneer de motor nog draait.
  Zorg dat alle bewegende onderdelen volledig tot stilstand zich gekomen:

-wanneer u de maajer awhile
- yór u blokkeringen opheft of verstoppingen van het uitlaatkanaal verwijdert
- voör het controleren, reinigen of werken aan de maajer
—wonneer een vreemd voorwerp werk geraakt. Controller op schade aan de maaier en voer de nodige herstellingen uit voor u de maaier opnieuw start en ermee werkt

• Wanner de maier abnormaal beqint te trillen, is een onmiddellijke controle noozakelijk:

• controller op blokkeringen

• yoer de nodige herstellingen UIT op beschadigde onderdelen

• zorg dat alle moeren, bouteen en schroeven stevig zich aangedraaid.

• Hou alle moeren, boute en schroeven stevig vast aangedraaid om ervoor te zorgen dat de grasmaier in een goede werktoestand verkeert.

• Controller de grasopvangbak regelmatig op slijtage of sporen van ouderdom.
  Vervang versleteen of beschadigde onderdelen in het belang van de veiligheid.

7 BIJKOMENDE VEILIGHEIDSINSTRUCTIES VOOR BATTERIJEN EN LADERS

Gebruik enkel batterijen en laders die geschikt zijn voor dit apparaat.

7.1 Batterijen

Probeer nooit om batterijen, om wat voor reden ook, te openen.
- Bewaar ze Niet op plekken waar de temperatuur de 40^ kan overschrijden.
Laad ze enkel op bij temperaturen:tussen de 4^ en 40^
- Bewaar uw batterijen op een koele droge plaats (5 °C-20 °C). Bewaar batterijen nooit in ontladen toestand.
- Het is better voor Li-ion batterijen om ze regelmatig te ontladen en te herladen (minstens 4 keer peraar). De ideale lading voor het langdurig opbergen van uw Li-ion batterij bedraagt 40% van de capaciteit.
Wanneru ze moet wegwerpen, volg dan de instructies in het gedeelte "Het milieu beschermen".
- Veroorzaak geen kortsluitingen. Wanner errechtstreeks of per ongeluk, door contact met een metalen voorwerp, een verbinding worden gemaatktussen de positieve (+) en de negatieve (-) contactaansluiting, dan wordt de batterij kortgesloten en zaer een zeer große stroom gaan vloeien die hitte za veroorzaken wat tot het barsten van de behuizing of tot brand kan leiden.

POWDPG75610 NL

• Verhit ze nicht. Wanner batterijen boven de 100^ verwarmd worden, zullen de afdichtingen, isolatielagen en andere polymererlagen beschadigd raken wat tot het lekken van het elektrolyt en/of interne kortsluiting kan leiden wat dan weeer ditte veroorzaakt en tot barsten of brand kan leiden. Werp batterijen Niet in het vuur: gevaar voor een explosie of intense brand.

• Onder extreme omstandigheden kan het voorkomen dat de batterij gaatlekken. Wanneer u vloeistof op de batterij ontdekt, volg dan de onderstaande instructies:

• Neem de vloeistof zorgvuldig op d.m.v. een vod. Vermijd huidcontact.

• Volg onderstaande instructies bij huid- of oogcontact:

✓ Spoel onmiddelijk met water. Neutraliser met een zacht zuur zoals citroensap of azijn.
Bij oogcontact: spoel overvloedig met water gedurende minimaal 10 minutes en contacteer een arts.

Verbrand een batterij Niet.

7.2 Laders

• Probeer nooit om nied-oplaadbare batterijen te laden.
• Laat defecte snoeren onmiddelijk herstellen.
• Niet blootstellen aan water.
• Open de lader nicht.
• De behuizing van de lader Niet doorboren.
• De lader is uitsluitend bestemd voor gebruik binnenshuis.

8 OPLADEN EN INBREngen OF VERWIJDEREN VAN DE BATTERIJ

8.1 Aanwijzingen (15) op de lader (Fig. A)

Sluit de lader (14) aan op een stopcontact:

• Continu groen: klaar om op te laden.
• Rood knipperen: laadt op.
• Continu groen: opgeladen.
• Continu groen en rood: batterij of lader beschadigd.

Opmerking: als de batterij Niet goed in de lader past, koppel ze dan los en controllerer op de specificatiefiche of dit het juiste model batterijpack is voor deze lader. Laad geen ander batterijpack of een batterijpack dat Niet stevig in de lader past.

1. Controller de lader en het batterijpack geregeld tijdens het opladen.
2. Koppel de lader los van het stopcontact en van het batterijpack wonneer de batterij opgeladen is.
3. Laat het batterijpack volledig afkoelen voor u het gebruikt.
4. Berg de lader en het batterijpack binnen op, buiten het bereik van kinderen.

OPMERKING: als de batterij heet is na langdurig gebruik in het apparaat, LAST dan tot kamertemperatuur afkoelen voor u ze oplaadt. Dit zal de levensduur van uw batterijen verlungen.

8.2 De batterij inbrengen (Fig. A & B)

WAARSCHUWING: verwijder alkijd het batterijpack (12) en de sleutel (2) wanner u onderdelen monteert, instellenen doet, het apparaat reinigt, of het apparaat Niet gebruikt. Door het batterijpack en de sleutel te verwijderen voorkomt u dat het apparaat ongewild start, wat ernstige persoonlijke verwondingen tot gevolg kan hebben.

Breng het deksel van het batterijyak (7) omhoog.
- Plaats het batterijpack (12) in de maaier.
- Zorg ervoor dat de opstaande ribben op het batterijpack uitgelijnd zich met de sleuven in het batterijivak van de maajer.
Duw het batterijpackaarbeneden in het batterijyak tot de batterijyastklikt.
- Sluit het deksel van het batterijivak.

WAARSCHUWING: let erop dat de pal aan de bovenkant van het batterijpack vastklikt en dat het batterijpack volledig ingevoerd is en goed vastzit in het batterijvak van de maaier voor u begint met maaien. Als het batterijpack Niet goed vastzit, kan het eruit vallen, wat ernstige persoonlijke verwondingen tot gevolg kan hebben.

8.3 Het batterijpack verwijderen (Fig. A & B)

• Breng het deksel van het batterijivak (7) omhoog.
  Houd de ontgrendelknop (13) op de bovenkant van het batterijpack ingedrukt.
• Verwijder het batterijpack uit de maaier.

WAARSCHUWING: verwijder alkijd het batterijpack en de sleutel wonneer u het apparaat draagt of vervoert om ernstige persoonlijke verwondingen te vermijden.

8.4 Indicator batterijcapaciteit (Fig. A)

Er zijn capaciteitsindicatoren (16) op het batterijpack. U(Intucht de capacititeit van de batterij controlleden wonneer u de knop (17) indrukt. Druk voor het gebruik van het apparaat de trekkerschakelaar even in om te controleren of de batterij voldoende opgeladen is om correct te werken.

Deze 3 leds Geven de capacititeit van de batterij aan:

• 3 leds branden: batterij vollediq opgeladen.
  2 leds branden: batterji 60% opgeladen.
  1 led brandt; batterji biina ontladen.

9 MONTAGE

9.1 Assemblage van de handgreep

9.1.1 De onderste handgreep monteren (Fig. A & C)

Schuif de openings in het onderste deel van de handgreep (8) over de montagebouten (b) die zich boven de achterwielen bevinden.
- De ronde vergrendelplaten (a) op de behuizing en op de duwbeugelstang, lately toe om de hoek van het onderste deel van de duwbeugel (8) in te stellen.
Stel het onderste deel van de duwbeugel onder een comfortabele hoek in.
Schroef de nokvergrendeling (5) op de montagebout (b).
Sluit de nokvergrendeling zodat hij parallel gegen de duwbeugel kommt te zitten.

NOTA: wanner de nokvergrendeling (9) moeilijk te openen of te sluiten is, draai hem dan iets losser (in gegenwijzerzin).

Wanner de nokvergrendeling te los staat, za de duwbeugel nicht stevig vastgezet staan. Draai de nokvergrendeling (9) dan in wijzerzin en controllerer opniew of de duwbeugel dan stevig vastzit.

9.1.2 Assemblage van de bovenste handgreep (Fig. A & D)

• Stop de lange montagebout doorheen de opening van het onderste deel van de handgreep met het uiteinde waar buiten wijdend.
• Plaats het bovenste deel van de handgreep over het uiteinde van deze bout.
• Plaats de tussenring en nokvergrendeling (9) over de bout en zet vast.
• Sluit de nokvergrendeling (9) zodate hij parallel gegen de duwbeugel komt te zitten (10).

NOTA: wanner de nokvergrendeling (9) moeilijk te openen of te sluiten is, draai hem dan iets losser (in gegenwijzerzin).

Wanner de nokvergrendeling te los staat, za de duwbeugel Niet stevig vastgezet staan. Draai de nokvergrendeling (9) dan in wijzerzin en controllerer opniew of de duwbeugel dan stevig vastzit.

9.1.3 Het netsnoer geleiden (Fig. A & D)

• Geleid het netsnoer over de bovenkant van het bovenste en onderste deel van de duwbeugel m.b.v. de meegeleverde kabelclips (4).

Opgelet: het netsnoer (a)要去 altijd op de bovenkant van de duwbeugel gelegd worden. Dit LAST toe dat hij vrij kan bewegen op de bovenkant van het onderste gedeelte wanner de duwbeugel ingeklapt worden. Een verkeerde montage van de kabel kan leiden tot beschadiging of kapottrekken ervan, wat tot een machinestoring leidt. In dit geval verwalt de garantie.

9.1.4 De bovenste handgreep dichtklappen (Fig. A&D)

NOTA: wanner de nokvergrendeling moeilijk te openen of te sluiten is, draai hem dan iets losser (in gegenwijzerzin).

9.2 Montage van de grasopvangbak (Fig. A & E)

• De grasopvangbak (3) worden geleverd in drie afzonderlijke onderdelen die要去e geassembleerd worden.
• Plaats het onderste deel (a) op een vlakke ondergrond en breng het bovenste deel (b) op zichenplaats aan.
  Zorg ervoor dat alle verbindingen stevij in elkaar klikken.
• Monteer opdezelfde manier de handgreep (c) op het bovenste deel.

9.3 De grasopvangbak aanbrengen (Fig. A & B)

• Verwijder de sleutel (2) en het batterijipack (12).
• Breng het deksel van de uitwerpopening (18) achteraan omhoog

POWDPG75610 NL

• Til de grasopvangbak op met zich handgreep enplaats hem zo onder het deksel van deuitwerpopening achteraan dat de haken van de grasopvangbak vastgrijpen in deuitsparingen in de behuizing van de maaier.
• Laat het deksel van de uitwerpopening (18) achteraan los.
• Plaats de sleutel en het batterijpack terug wanner u klaar bent om te maaien.

10 BEDIENING

10.1 De maaier starten/stoppen (Fig. A & B)

• Breng het deksel van het batterijvak (7) omhoog.
• Plaats het batterijipack (12).
• Steek de sleutel (2) in het sleutelqat.
• Sluit het deksel van het batterijyak (7).
• Houd de startknop (1) ingedrukt. Trek de remhendel (11) maar de handgreep toe en LAST de knopp los om de maajer te starten.
• Laat de remhendel (11) los om de maiaier te stoppen.

10.2 Installing van de meshoogte (Fig. A & F)

Af fabriek zijn de wielen van de maaier ingesteld op een lage maaistand. Stel de maaistand in op de hoogte die het best geschikt is voor uw gazon voor u de maaier voor het eerst gebruikt. Verwieder de sleutel (2) en het batterijipack (12).

• Het mes hoger instellen: neem de hendel voor de hoogte-instelling (6) vast en beweeg hem in de richting van de achterkant van de maajer.
• Het mes lager instellen: neem de hendel voor de hoogte-instelling (6) vast en beweeg hem in de richting van de voorkant van de maaier.
• Plaats de sleutel (2) en het batterijipack terug wanner u klaar bent om te maaien.

10.3 Waarschuwingssystem van de grasopvangbak (Fig. A & E)

Er bevindt zich een waarschuwingssystem (d) in de grasopvang die het grayscale aangeeft.

• Wanner de flap (d) open staat, dan betekent dit dat er nogplaats is voor het opvangen van grayscale.
• Wanner de flap (d) gesloten is, dan betekent dit dat er geenplaatsmeer is voor grasopvang.

11 REINIGING EN ONDERHOUD

11.1 Reiniging

• Hou alle veiligheidsvoorzieningen, luchtkanalen en de motorbehuizing zo goed als möglichk vrij van stof en vuil. Wrijf het toestel af met een droge vod of blaas het af met perslucht onder lage druk.
  We raden u aan om het toestel onmiddelfijk na elk gebruik te reinigen.
  Reinig het toestel regelmatig met een vochtige vod en een beetie zachte zeep.
• Gebruik geen reinigingsmiddelen of oplosmiddelen; deze können de plastic onderdelen van het toestel aantasten. Zorg ervoor dat er geen water in het toestel kan binnendringen.

Gebruik nooit oplosmiddelen zoals benzine, alcohol, ammoniak, enz. Deze oplosmiddelen zouden de plastic onderdelen können beschadigen.

11.2 Onderhoud van het mes

Verwiider regelmatig gras en yuil van het mes.
- Onderzoek aan het beginn van het tuinseizoen zorgyuldig de toestand van het mes.
- Slijip of yervang het mes wanner het is zeer stomp is.
- Monteer een neuew mes wonneer het beschadigd of versleten is.

• Wonneer het blad doorslipt, stop dan de schroevendraier in de waarvoor voorziene opening en zet het blad m.b.v. de sleutel vast.

Waarschuwing! Neem de volgende voorzorgsmaatregelen:

• Let erop dat u zich nicht snijdt. Gebruik stevige werkhandsschoenen of een vod om het mes vast te nemen.
• Gebruik enkel het opgegeven verrangmes.
• Verwijder om geen enkele reden de aandrijving.

11.3 Het mes verrangen

Om veiligheidsredenen raden we aan om het mes door een erkendevakman te latentervangen.

Belangrijk: draag werkhandschoenen!

Type	POWDPG75610
Voltage	40V
Rotatiesnelheid	2800 min-1
Maaibreedte	420 mm
Opvangbak	50l
Maaihoogte	25-75 mm
Materialaal behuizing	Plastic
Materialaal grasopvangbak	Nylon met plastic bovendeksel
Aantal hoogteposities	6
Diameter voorwiel	150mm
Diameterchterwiel	220mm
Draaghandvat boven	Ja
Inklapbare beugel	Ja
Opvang	Ja

13 GELUID

Geluidsemissiewaarden gemeten volgens de van toepassing zijnde standard. (K = 3)

Geluidsdrukniveau LpA 79dB(A)

Geluidsvermogenniveau LwA 90 dB(A)

AANDACHT! Draag gehoorbeschemers wonneer het geluidsdrukniveau 85 dB(A) overschrijdt.

aw (Trilling)

1,46m/s² K=1,5m/s²

POWDPG75610 NL

14 GARANTIE

• Dit product is, conform de wettelijk reglementeringen, gewaarborgd gedurende eenperiode van 36 maanden die begint vanaf de datum van aankoop door de eerste koper.

• Deze garantie dekt alle materiaal- of productiefouten met uitsluiting van: batterijen, laders, defecten aan onderdelen onderhevig aan normale slijtage zoals lagers, borstels, kabels, stekkers of accessoires zoals boren, boorbits, zaagbladen enz., beschadigingen of defecten die voortvloeien uit onjuist gebruik, ongelukken of modificaties, alsook de transportkosten.

• Vallen ook nicht onder de garantiebepalingen: beschadigingen en/of defecten die voortvloeien uit onuiist gebruik.

Wij wijzen tevens alle verantwoordelijkheid af voor elk lichamelijk letsel welke het gevolg is van onuijst gezruik van het toestel.

Herstellungen mogen enkel gebeuren door een erkende klantenservice voor Powerplus gereedschappen.

• Meer informatatie kan u steeds bekomen op het nummer 00 32 3 292 92 90.

Eventuele transportkosten zijn steeds voor rekening van de klant, tenzij schriftelijk anders overeengekomen werden.

• Tevens kan geen aanspraak gemaakt worden op de garantie wanneer de schade aan het toestel het gevolg is van nalatig onderhoud of overbelasting.

• Zeker uitgesloten van de garantie is schade als gevolg van vochtinsijpeling, overmatige stofindringing, moedwillige beschadiging (met opzet of door grove onachtzaamheid), ondoelmatig gebruik (gebruik voor doeleinden waarvoor het toestel Niet geschikt is), onoordeelkundig gebruik (o.a. Niet respecteren van de instructies gegeven in de handeiding), ondeskundige montage, blikseminslag, verkeerde netspanning. Deze lijst is nicht limitatief.

• De aanvaarding van claims onder garantie geeft in geén geval aanleiding tot verlenging van de garantieperiode noch tot het aanvangen van een neue garantieperiode in geval van een vervanging van het toestel.

Toestellen of onderdelen die onder waarborg verrangen werden, worden daardoor eigendom van Varo NV.

We beholden ons hetrecht voor om elke garantieclaim te weigeren waar bij de aankoop.
net kan worden geverifieerd of waar bij het duidelijk is dat het product Niet correct werden
onderhoven (propere ventilatiesleuven, regelmatig verwangen koolborstels, ...).

Uw aankoopbon moet worden bewaard als bewijs van de aankoopdatum.

• Uw gereedschap moet als geheel maar uw dealer worden teruggebracht in een aanvaardbare staat van netheid, in+zijn originele kunststof koffer (indien van toepassing op het product) en het moet vergezeld zichen van uw bewijs van aankoop.

Uw toestel moet minstens 1x per maand opgeladen worden, opdat de werking van dit toestel optimaal blift.

15 MILIEU

Indien u, na zekere tijd, beslist uw machine te verrangen, werp deze dan nicht weg bij uw huishoudelijk afval maar doe dit op een milieuvriendelijke wijze.

Afval geproducedoor door elektrische machines mag Niet op bezelfde manier behandeld worden als het gewone huishoudelijkke afval. Breng het maar een recyclagecentrum opplaatsen waar zulke gespaste installaties bestaan. Raadpleeg deplaatselijkke instanties of de verkoper voor adviezen over inzameling en verwerking.

POWDPG75610 FR

Important: Purataşi mânusi de protectie!

12 DATE TEHNICE
