GEBRUIKSAANWIJZING WEA 19180 Quick RT METABO

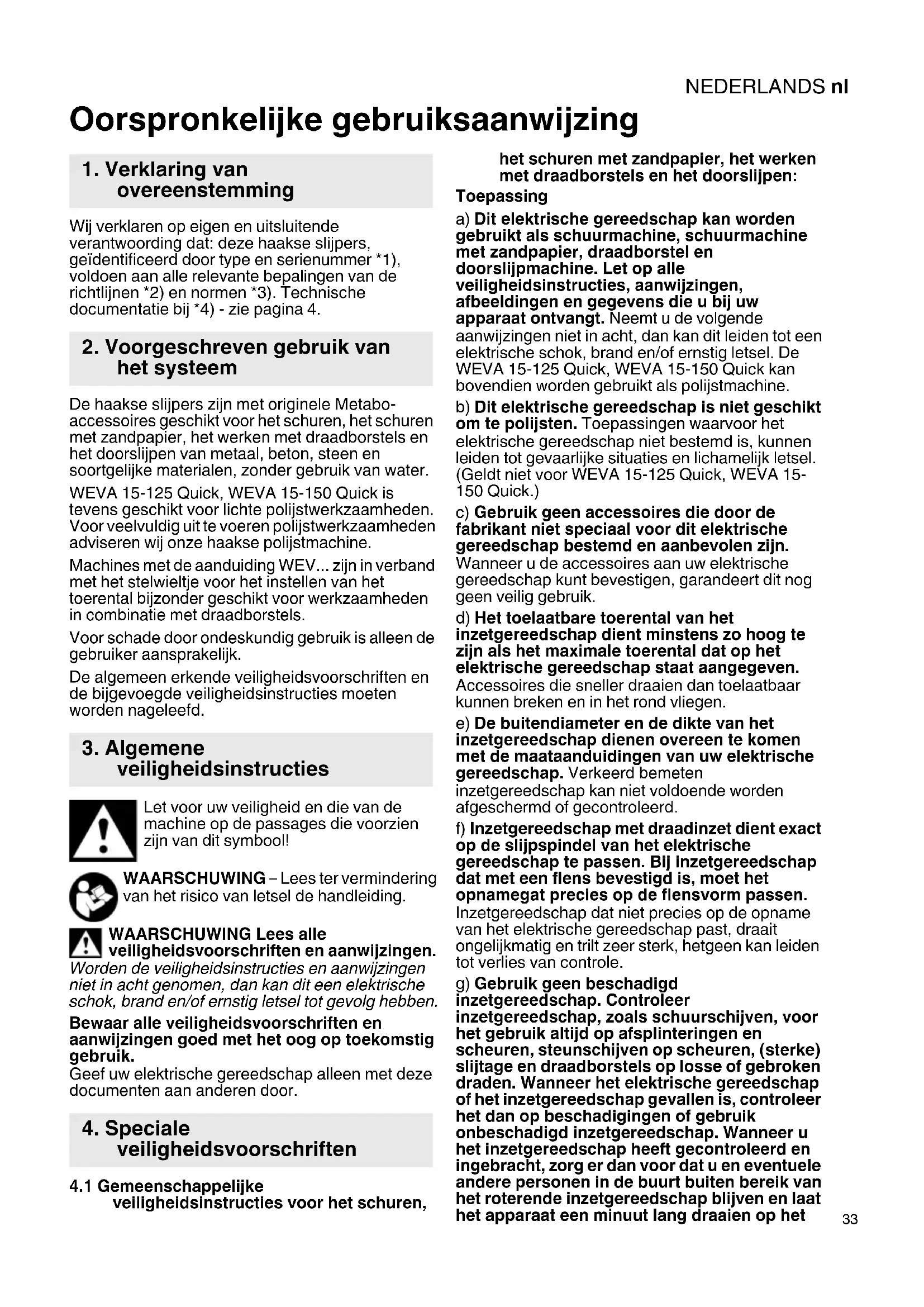

nI Oorspronkelijke gebruiksaanwijzing 33

Oorspronkelijke gebruiksaanwijzing

1. Verklaring van overeenstemming

Wij verklaren op eigena en uitsluitende verantwoording dat: deze haakse slijpers, geidentificerd door type en serienummer *1), voldoen aan alle relevante bepalingen van derichtlijnen *2) en normen *3). Technische documentatie bij *4)-zie pagina 4.

2. Voorgeschreiben gebruik van het systeme

De haakse slijpers zijn met originele Metabo-accessoires geschikt voor het schuren, het schuren met zandpapier, het werken met draadborstels en het doordslijpen van metaal, beton,steen en soortgelijke materialen, zonder gebruik van water.

WEVA 15-125 Quick, WEVA 15-150 Quick is tevens geschikt voor lichte polijstwerkzaamheden. Voor veelvuldig uit te voeren polijstwerkzaamheden adviseren wij onderze haakse polijstmachine.

Machines met de aanduiding WEV... zijn in verband met het stelwielte voor het instellen van het toerental bijzonder geschikt voor werkzaamheden in combinatie met draadborstels.

Voor schade door ondeskundig gebruik is alleen de gebruiker aansprakelijk.

De algemeen erkende verilgheidsvoorschriften en de bijgevoegde verilgheidsinstructies要去en worden nageleefd.

3. Algemene veiligheidsinstructies

Let voor uw veiligheid en die van de machine op de passages die voorzien zijn van dit symbool!

WAARSCHUWING - Lees ter vermindering van het risico van letsel de handleiding.

WAARSCHUWING Lees alle veiligheidsvoorschriften en aanwijzingen.

Worden de veiligheidsinstructies en aanwijzingen Niet in acht genommen, dan kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.

Bewaar alle veiligheidsvoorschriften en aanwijzingen goed met het oog op toekomstig gebruik.

Geef uw elektrische gereedschap alleen met deze documenten aan andereen door.

4. Speciale veiligheidsvoorschriften

4.1 Gemeenschappelijkheidveiligheidsinstrumenties voor het schuren,

het schuren met zandpapier, het werkemet draadborstels en het doorslijpen:

Toepassing

a) Dit elektrische gereedschap kan worden gebrukt als schuurmachine, schuurmachine met zandpapier, draadborstel en doorslijpmachine. Let op alle veiligheidsinstructies, aanwijzingen, afbeeldingen en gegevens die u bij uw apparaat ontvangt. Neemt u de volgende aanwijzingen nicht in acht, dan kan dit leiden tot een elektrische schok, brand en/of ernstig letsel. De WEVA 15-125 Quick, WEVA 15-150 Quick kan bovendien worden gebrukt als polijstmachine.

b) Dit elektrische gereedschap is nicht geschickt om te polijsten. Toepassingen waaroor het elektrische gereedschap Niet bestemd is, kuren leiden tot gevaarlijke situatuies en lichamelijk letsel. (Geldt Niet voor WEVA 15-125 Quick, WEVA 15-150 Quick.)

c) Gebruik geen accessoires die door de fabrikant Niet special voor dit elektrische gereedschap bestemd en aanbevolen zich. Wanner u de accessoires aan uw elektrische gereedschap Aunt bevestigen, garandeert dit nog geen veilig gebruik.

d) Het toelaatbare toenental van het inzetgereedschap dient minstens zo hoog te zichn als het maximale toenental dat op het elektrische gereedschap staat aangegeven. Accessoires die sneller draaien dan toelaatbaar kunnen breken en in het rond vliegen.

e) De buitendiameter en de dikte van het inzetgereedschap dienen overeen te komen met de maataanduidingen van uw elektrische gereedschap. Verkeerd bemeten inzetgereedschap kan nicht voldoende worden afgeschermd of gecontroleerd.

f) Inzetgereedschap met draadinzet dient exact op de slijspindel van het elektrische gereedschap te passen. Bij inzetgereedschap dat met een flens bevestigd is, moet het opnamegat precies op de flensvorm passen. Inzetgereedschap dat Niet precies op de opname van het elektrische gereedschap past, draait ongelijkmatig en trift zeer sterk, hetgeen kan leiden tot verlies van controle.

g) Gebruik geen beschadigd inzetgereedschap. Controller inzetgereedschap, zoals schuurschijven, voor het gebruik alkijd op aftplinteringen en scheuren, steunschijven op scheuren, (sterke) slijtage en draadborstels op losse of gebroken draden. Wanner het elektrische gereedschap of het inzetgereedschap gezallen is, controller het dan op beschadigingen of gebruik onbeschadigd inzetgereedschap. Wanner u het inzetgereedschap hebts gecontrolererd en ingebracht, zorg er dan voor dat u en eventuele andere Personen in de buurt buiten bereik van het roterende inzetgereedschap blijven en LAST het apparaat een minuut lang draaien op het

NEDERLANDSnl

hoogste toerental. In deze testperiode breekt beschadigd inzetgereedschap meestal.

h) Draag een persoonlijke veiligheidsuitrusting. Draag afhankelijk van de toepassing volledige gezichtsbescherming, oogbescherming of een veiligheidsbril. Zo nodig draagt u een stofmasker, gehoorbescherming, veiligheidshandschoenen of een special schort, die u bescherming bieden gegenkleine slijp- en materiaaldeeltjes. Uw ogen dienen gegen rondvliegende vreemde voorwerpen, die bij verschillende toepassingen ontstaan, beschermd te worden. Stof- of zuurstofmaskers dienen het stof dat bij de toepassing ontstaat te filteren. Wanneru lang aan hard geluid worden blootgesteld, kan uw gehoor beschadigd rakeen.
i) Let erop dat andere Personen zich op een veilige afstand van uw werkgebied bevinden. Ledereen die het werkgebied betreedt, dient een persoonlijke veiligheidsbeschemming te dragen. Gebroken inzetgereedschap of brokstukken van het werkstuk hunnen wegliegen en letsel buiten het directe werkgebiedveroorzaken.
j) Houd het apparaat alleen vast aan de geisoleerde greepvlakken wonneer u werkzaamheden uitvoert waar bij het inzetgereedschap verborgen stroomleidingen of het eigend netsnoer kan raken. Door contact met een spanningvoerende leiding kuren ook metalen apparaatonderdelen onder spanning worden gezet en kan een elektrische schok teweeg worden gebracht.
k) Houd het netsnoer uit de buurt van draaiend inzetgereedschap. Wonneer u de controle over het apparaat verliest, kan het netsnoer worden doorgesneden of gegren en kan uw hand of uw arm in het draaiende inzetgereedschap komen.
I) Leg het elektrische gereedschap nooit wegvoordat het inzetgereedschap volledig tot stilstand is gekomen. Het draaiendeinzetgereedschap kan in contact komen met het steunvlak, waardoor u mogelijk de controle over het elektrische gereedschap verliest.
m) Laat het elektrische gereedschap nicht draaien wanneer u het draagt. Door toevallig contact met het draaiende inzetgereedschap kan uw kleding worden gegrepen en kan het inzetgereedschap zich in uw lichaam boren.
n) Reinig regelmatig de ventilationsleuven van uw elektrische gereedschap. De motorventilator trekt stof in de behuizing, en een sterke opeenhoping van metaalstof kan elektrische gevaren veroorzaken.
o) Gebruik het elektrische gereedschap nicht in de buurt van brandbaar materiaal. Door vonden konnen deze materialen vlam vatten.
p) Gebruik geen inzetgereedschap waarvoor vloeibare koelmedia nodig zijn. Het gebruik van water of andere vloeibare koelmedia kan leiden tot een elektrische schok.

4.2 Veiligheidsinstrumentes met het oog op terugslagen en andere gevaarlijke situatuies

Een terugslag is een plotselinge reactie als gevolg van draaiend inzetgereedschap dat blijft haken of blokkeert, zoals een slijpschijf, steunschijf, draadborstel, enz. Indien het draaiende inzetgereedschap blokkeert of blijft haken, worden het onmiddelijk stoppezet. Hierdoor worden ongecontroleerd elektrische gereedschap gegen de draairichting van het inzetgereedschap in op deplaats van de blokkering versneld.

Wanner er bijv. een slijpschijf in het werkstuk blijft haken of blokkeert, kan de rand van de slijpschijf, die invalid in het werkstuk, vastraken, met hetuitbreken van de slijpschijf of een terugslag als möglichk gevolg. De slijpschijf beweegt zich dan maar of vanaf de bediener, afhankelijk van de draairichting van de schijf bij deplaats van deblokkering. Hierbij hun schuurschijven ook breken.

Een terugslag is het gevolg van een verkeerd gebruik van het elektrische gereedschap. Deze kan worden verhinderd door passende veiligheidsmaatregelen te nemen, zoals hieronder beschreiben.

a) Houd het elektrische gereedschap goed vast en breng uw lichaam en uw armen in zo'n positie dat u de terugslagkrachten kunt opvangen. Gebruik, indien voorhanden,.altijd de extra greed om tijdens de startfase een zo groot möglichke controle over de terugslagkrachten of reactiemomenten te hebben. De bediener kan door geschikte veiligheidsmaatregelen te nemen de terugslag- en reactiemomenten beheersen.
b) Zorg ervoor dat uw hand nooit in de buurt van draaiend inzetgereedschap komt. Het inzetgereedschap kan zich bij een terugslag over uw hand bewegen.
c) Kom Niet met uw lichaam binnen het gebied waarin het elektrische gereedschap zich in geval van een terugslag beweegt. Door de terugslag komt het elektrische gereedschap gegen de bewegingsrichting van de slijpschijf in op deplaats van de blokkering.
d) Werk bijzonder voorzichtig bij hoeken, scherpe randen, enz. Zorg ervoor dat het inzetgereedschap Niet van het werkstuk terugspringt en beklemd raakt. Het roterende inzetgereedschap heeft de neiging om bij hoeken, scherpe randen of ingeval het terugspringt beklemd te raken. Dit leidt tot verlies van controle of een terugslag.
e) Gebruik geen ketting- of getand zaagblad. Dit inzetgereedschap leidt vaak tot een terugslag of verlies van controle over het elektrische gereedschap.

4.3 Speciale verilgheidsinstrumentes voor het schuren en doorslijpen:

a) Gebruik uitsluitend schuurmiddelen die voor uw elektrische gereedschap zichen goedgekeurd en de hiervoor geschikte beschemkap.

Schuurmiddelen die nicht geschickt zijn voor het elektrische gereedschap hunnen Niet voldoende worden afgeschermd en zich onveilig.

b) Gebogen slijpschijven dienen zo te zich aangebracht, dat het slijpvlak zich onder de rand van de beschemkap befindt. Een verkeerd aangebrachte slijpschijf die buiten de rand van de beschemkapuitsteekt, kan nicht maar behoren worden afgeschermd.
c) De beschemkap moet stevig aan het elektrische gereedschap় aangebrachte en, voor een optimale verilgheid, zo+zijn ingesteld dat een zo Klein möglich deel van het slijplichaaam open maar de bediener wijst. De beschemkap beschermt de gebruiker gegen brokstkukken, toe Vallig contact met het slijplichaaam en vonden, waardoor kleding vlam kan vatten.
d) De slijpmiddelen mogen alleen worden gebruikt voor de aanbevolen toepassingsmogelijkheden. Bijvoorbeeld: Slijp nooit met het zichvlak van een doorslijpschijf. Doorslijpschijven zijn bestemd voor de materiaalafname met de rand van de schijf. Door zijwaartse krachtinwerking op deze schuurmiddelen kan de schijf breken.
e) Gebruik alkijd onbeschadigde spanflenzen in de juiste grotte en vorm voor de door u gekozen slijpschijf. Geschekte flenzen steunen de slijpschijf en gaan zo het risico gegen dat deze breekt. Flenzen voor doorslijpschijven können zich anderschieren van de flenzen voor andere schuurschijven.
f) Gebruik geen versleten slijpschijven van groter elektrische gereedschap. Schuurschijven voor groter elektrische gereedschap zichniet geschikt voor de hogere toerentallen vankleiner elektrische gereedschap en+kunnen breken.

4.4 Meer speciale veiligheidsinstructies voor het doorslijpen:

a) Voorkom een te hoge aandrukkracht of een blokkering van de doorslijpschijf. Voer geen overmatig diepe sinedsuit. Bij een overbelasting van de doorslijpschijf worden ook de neiging tot schuin wegdraaien of blokkeren en daarmee de kans op een terugslag of breuk van het schuurmiddel verhoogd.
b) Mijd het gebied voor en acheter de roterende doorslijpschijf. Wanner u de doorslijpschijf in het werkstuk van u af beweegt, kan ingeval van een terugslag het elektrische gereedschap met de draaiende schijf direct maar u toe worden geslingerd.
c) Indien de doorslijpschijf beklemd raakt of u het werk onderbreekt, schakel het apparaat dan uit en houd het rustig vast totdat de schijf tot stilstand gekomen is. Probeer nooit om de nog draaiende doorslijpschijf uit de snede te trekken, dit kan een terugslag veroorzaken. Stel de oorzaak van het beklemd raken vast en hef deze op.
d) Schakel het elektrisch gereedschap zolang het zich nicht in het werkstuk bevindt nooit opnieuw in. Laat de doorslijpschijf eerst het

volle toerental bereiken voordat u voorzichtigverder gaat met de snede. Anders kan de schijfblijven haken,uit het werkstuk springen of eenterugslag veroorzaken.

e) Zorg voor een ondersteuning van platen of grote werkstukken om het risico van een terugslag als gevolg van een ingeklemde doorslijpschijf te verminderen. Grote werkstukken kannen doorbuigen onder hun eigengewicht. Het werkstuk dient aan beiden kanten van de schijf, en zowel bij de doorslijpsnede als aan derand, ondersteund te worden.
f) U dient bijzonder voorzichtig teijken bij "invalsnedes" in bestaande wanden of andere gebieden die Niet ingezien konnen worden. De invalidende doorslijpschijf kan bij het snijden in gas-of waterleidingen, elektrische leidingen of andere objecten een terugslag veroorzaken.

4.5 Speciale veiligheidsinstrumentes voor het schuren met zandpapier:

a) Gebruik geen overgedimensioneerde schuurbladen maar houd u met betrekking tot de groote van de schuurbladen aan de opgaven van de fabrikant. Schuurbladen die over de steunsjift uitsteken können letsel veroorzaken en leiden tot het blokkeren of scheuren van de schuurbladen of een terugslag.
4.6 Uitsluitend voor WEVA 15-125 Quick, WEVA 15-150 Quick: speciale veiligheidsinstrumenties voor het polijsten: Laat geen losse onderdelen van de polijstkap, met name bevestigingskoorden, toe. Berg de bevestigingskoorden op of kort ze in. Uw vingers hunnen door losse, meedraaiende bevestigingskoorden worden gesakt of de koorden hunnen in het werkstuk vast raken.

4.7 Speciale veiligheidsinstrumenties voor het werken met draadborstels:

a) Let erop dat de draadborstels ookijdens het gewone gebruik draadstukken verliest. Overbelast de draden Niet door een te hoge aandrukkracht. Wegvliegende draadstukken konnen heel gemakkelijk door dunne kleding en/of de huid Been dringen.
b) Wordt het gebruik van een beschemkap aanbevolen, zorg er dan voor dat de beschemkap en de draadborstel Niet met elkaar in aanraking hunnen komen. De diameter van schijf- en komborstels kan door aandruk- en centrifugale krachten vergroot worden.

4.8 Overige veiligheidsvoorschriften:

WAARSCHUWING - Draag.altijd een veiligheidsbril.

WAARSCHUWING - Het elektrisch gereedschap altijd met beiden handen gebruiken.

Maak gelebruik van elastische tussenlagen, wanneer\ deze bij het schuurmaterialaal ter beschikking\ gesteld worden en vereist+zijn.

NEDERLANDSnl

Neem de opgaven van de fabrikant van het gereedschap of de accessoires in acht! Zorg ervoor dat de schijven beschermd zijn gegen vet en stoten! Schuurschijven dienen zorgvuldig, volgens de aanwijzingen van de fabrikant, te worden bewaard en gebruikt.

Doorslijpschijven moogen nooit worden gebruikt voor het grofslijpen! Er mag geen zichwaartse druk op doorslijpschijven worden uitgeoefdend.

Het werkstuk dient stevig te liggen en beveiligd te zich降到 weglijkden, bijv. met behulp van spaninrichtingen. Grote werkstukken dienen voldoende te worden ondersteund.

Wordt er inzetgereedschap met schroefdraadinzet gebruikt, dan mag het einde van de spindel de gatenbodem van het schuurgereedschap Niet raken. Let erop dat de schroefdraad in het inzetgereedschap lang genoeg is om de spindellengete op te nemen. De schroefdraad van het inzetgereedschap要去 bij de schroefdraad op de spindel passen. Zie voor de lenghte en de schroefdraad van de spil pagina 4 en hoofdstuk 14. Technische gegevens.

Het gebruik van een stationaire afzuiiginrichting wordt aanbevolen. Schakel altijd een lekstroomschakelaar (RCD) met een max. schakelstroomsterkte van 30mA voor de machine. Indien de haakse slijper door de lekstroomschakelaar is uitgeschakeld moet de machine gecontroleerd en gereinigd worden. Zie hoofdstuk 9. Reiniging.

Beschadigde, onronde resp. vibrerende gereedschappen moot nicht gebrukt worden.

Schade aan gas- of waterleidingen, elektrische geleiders en dragende wanden (statica) voorkomen.

De stekker alkijd uit het stopcontact halen voordat er instellings-, ombouw- of onderhoudswerkzaamheden worden uitgevoerd.

Metabo S-automatic veiligheidskoppeling. Ingeval van activering van de veiligheidskoppeling de machine onmiddelijk uitschakelen!

Een beschadigde of gebarsten extra greed dient te worden verrangen. Indien de extra greed defect is de machine nicht gebruiken.

Een beschadigde of gebarsten beschemkap dient te worden verrangen. Indien de beschemkap defect is de machine nicht gebruiken.

Kleine werkstukken bevestigen. Bijv. in een bankschoef spannen.

De stofbelasting verminderen:

WAARSCHUWING - Sommige stofdeeltjes die worden geproduedd bij het schuren, zagen, slijpen, boren en ander werk bevatten chemicalien waarvanbekend is dat ze kanker, geboorteafwijkingen of andere reproductive schade+kunnenveroorzaken.Enkele voorbeelden van deze chemicalien+zijn:

• lood van gelode verm,
  -mineralstof van bakstenen, cement en andere metselwerkmaterialen, en
• arseen en chroom uit chemisch behandeld hout.

Het risico dat u hierbij loopt varieert, afhankelijk van hoe vaak u met dit soort werk bezig bent. Om de blootstelling aan deze chemicalien te verminderen: Werk in een goed geventileerde ruimte en werk met goedgekeurde persoonlijke beschermingsmiddelen zoals stofmaskers die specialzijk ontwikkeld voor het filteren van microscopische deeltjes.

Dit geldt ook voor stof van andere materialen, zoalsCOMMIGHoutsoorten (zoals eiken- of beukenstof),metalen,asbest.Andere bekende ziekten zich bijvoorbeeld allergische reacties,aandoeningen van de luchtwegen. Laat geen stof in uw lichaam komen.

Neem de richtlijnen en nationale voorschriften in acht die van toepassing zijn op uw materiaal, personeel, toepassing en locatie (bijv. gezondheids- en veiligheidsvoorschriften, verwijdering).

Verzamel de ontstane deeltjes op deplaats waar deze ontstaan, voorkom dat deze neerslaan in de omgeving.

Gebruik voor speciale werkzaamheden geschikt toebehoor. Daardoor komen slechts weinig deeltjes ongecontroleerd in de omgeving verecht.

Gebruik een geschikte stofafzuiig.

Verminder de stofbelasting door:

• de vrijkomende deeltjes en de af te voeren luchtstroom van de machine Niet op de gebruikerzfelf of in de buurt aanwezigere personen of op neergeslagen stof te richten,
• een afzuginstallatie en/of een luchtfilter te gebruiken,
• de werkplek goed te ventileren en door te stofzuigen schoon te houden. Vegen of blazen wervelt het stof op.
• Zuig of was de beschermende kleding. Nietuitblazen, uitslaan ofuitborstelen.

5. Overzicht

Zie pagina 2.

1 Quick - span moer
2 SpindeI
3 Autobalancer-steunflens
4 Spindelvastzetaknp
5 Schakelschuif voor het in-/uitschakelen *
6 Handgreet
7 Elektronische signaalindicatie
8 Stelknop voor de toerentalinstelling
9 Drukschakelaar
10 Bevestigingsoogje (voor het beveiliggen gegen een val)
11 Paddle-schakelaar
12 Extra greed/extra greed met trillingsdemping *
13 Beschemkap
14 Steunflens
15 Tweegaatsmoer*
16 Tweegaatssleutel
17 Hendel voor de bevestiging van de beschemkap

• afhankelijk van de uitrusting/niet in de leveringsomvang

6. Inbedrijfstelling

Controleer, voordat de machine in gebruik\ wordt genomen, of de op het typeplaatje\ aangegeven spanning met de netspanning\ overeenkomt.
Schakel altiijd een leukstroomschakelaar (RCD) met een max. schakelstroomsterkte van 30 mA voor de machine.

6.1 Extra greed aanbrengen

Alleen werken wanneer de extra greed (12) is aangebracht! De extra greed stevig inschroeven aan de linker- ofrechterkant van de machine.

6.2 Beschermkap aanbrengen

Gebruik uit veiligheidsoverwegingen uitsluitend de beschermkap die bestemd is voor het betreffende slijpelement! Zie ook hoofdstuk 11. Accessoires!

Beschemkap voor het slijpen

Bestemd voor het werknen met afbraamschijven, lamellenslijpschijven, diamant-doorslijpschijven. Zie pagina 3, afbeelding D.

• De hendel (17) indrukken en ingedrukt houden. de beschermkap (13) aanbrengen in de weergegeven positie.
• De hendel loslaten en aan de beschemkap draaien tot de hendel inklikt.
• De hendel indrukken en aan de beschemkap draaien tot het gesloten deel maar de gebruiker wijst.
• Controller of de hendel goed bevestigd is: Deze要去 vergrendeld zich en de beschermkap mag Niet;kennen worden gedraaid.

Alleen inzetgereedschap gebruiken waarover de beschermkap tenminste 3,4 mm uitsteekt.

(Verwijderen in omgekeerde volgorde.)

7. Schuurschijf aanbrengen

Voor alle ombouwwerkzaamheden: Stekkeruit het stopcontact halen. De machine要去uitgeschakeld zich en de spindel stilstaan.
Voor het werkken met doorslijpschijven uit veiligheidsoverwegingen de beschemkap van de doorslijpschijf (zie hoofdstuk 11. Accessoires) gebruiken.

7.1 Spindel vastzetten

• De spindelvastzetknop (4) indrukken en de spindel (2) met de hand draaien tot de spindelvastzetknop hoorbaar inklikt.

7.2 De slijpschijf eropplaatsen

WA..., WBA..., WE...A...

Zie pagina 2, afbeelding A.

De autobalancer-steunflens (3) worden stevig op de spill aangebracht. Een afneembare steunflens is, zoals bij andere haakse slijpers gebruikelijk, Niet vereist.
De steunvlakken van de autobalancersteunflens (3), schuurschijf en Quickspanmoer (1)要去en schoon�n. Indien nodig reinigen.

• De slijpschijf op de Autobalancer-steunflens (3) plaatsen.
  De schuurschijf dient gelijkmatig op de autobalancer-steunflens te liggen.

WPB..., WEVB 1...

Zie pagina 2, afbeelding B.

• De steunflens (14) op de spindel plaatsen. Deze is correct op de spindel geplaatst als hij nicht kan worden verdraaid.
• De slijpschijf op de steunflens (14)plaatsen. De slijpschijf dient gelijkmatig op de steunflens te liggen.

7.3 Quick-spanmoer bevestigen/losmaken (afhankelijk van de uitrusting)

Quick-spanmoer (1) bevestigen:

De Quick-spanmoer (1) slecht aanbrengen op machines met „Metabo Quick-System". Deze machines zijn herkenbaar aan de roder spindelvastzetknop (4) met „M-Quick"-tekst

Wanner het inzetgereedschap in het spangebied dikker dan 7,1 mm is, mag de quick-spanmoer Niet gebruikt worden! Gebruik dan de tweeegaatsmoer (15) met tweeegaatssleutel (16).

• Spindel vastzetten (zie hoofdstuk 7.1).
• De quick-spanmoer (1) zo op de spindel (2) plaatsen dat de 2 neuzen in de 2 groeven van de spindel gripen. Zie afbeelding, pagina 2.
• De quick-spanmoer met de hand met de wijzers van de klok mee vastzetten.
• Door gegen de wijzers van de klok in krachtig aan de slijpschijf te draaien de quick-spanmoer vastzetten.

De quick-spanmoer (1) losdraaien:

Alleen wanner de quick-spanmoer (1) is aangebracht, mag de spindel met de rode M-Quick spindelvastzetknop (4) worden stilgezet!

• Na het uitschakelen loopt de machine na.
• Kort voordat de slijpschijf stilkomt te staan derode M-Quick spindelvastzetknop (4) indrukken. De quick-spanmoer (1) gaat vanzelf ca. een halve slag los en kan zonder krachtsinspanning of gereedschap losgeschroefd worden.

7.4 Tweegaatsmoer bevestigen/losmaken (afhankelijk van de uitrusting)

De 2 kanten van de tweeegaatsmoer zijn verschillend. De tweeegaatsmoer als volgt op de spindel schroeven:
Zie pagina 2, afbeelding C.
-X) Bij dunne slijpschijven:

De band van de tweegaatsmoer (15) wijst maar

NEDERLANDSNI

boven, zodate de dunne slijpschijf veilig kan worden gespannen.

Y) Bij dikke slijpschijven:

De band van de tweegaatsmoer (15) wijst maar beneden, zodate tweegaatsmoer veilig op de spindel kan worden aangebracht.

• Spil vastzetten. De tweeegaatsmoer (15) met de tweeegaatssleutel (16) met de wijzers van de klok mee vastzetten.

De tweeegaatsmoer losmaken:

• Spindel vastzetten (zie hoofdstuk 7.1). De tweeegaatsmoer (15) met de tweeegaatssleutel (16) gegen de wijzers van de klok in afschroeven.

8. Gebruik

8.1 Toerental instellen (afhankelijk van deuitvoering)

Met de stelknop (8) het aanbevolen toerental instellen. (laag getal = laag toerental; hoog getal = hoog toerental)

Doorslijpschijf, grofslijpschijf, slijpkom, diamant-doorslijpschijf: hoog toerental Borstel: gemiddeld toerental

Slijpschijf: laag tot gemiddeld toerental

Aanwijizing: Voor polijstwerkzaamheden bevelen wij onderne haakse polijstmachine aan.

8.2 In-/uitschakelen

De machine altijd met beiden handen geleiden!

Eerst inschakelen, dan het inzetgereedschap\ aar het werkstuk brengen.

Voorkom onverhoeds aanlopen: De machine als tiijd uitschakelen wanner de stekker uit het contact worden gehald of wanner zich een monderbreking heeft voorgedaan.

A., WBA., WEA., WEVA., WEBA.,

W...RT, WEVB...: bij continue inschakeling loopt de machine verder wanner Hij uit de hand worden getrokken. Houd de machine waarom algijd met beiden handen aan de hiervoor bestemde handgerepen vast, zorg ervoor dat u stevig staat en werk geconcentreerd.

Voorkom dat de machine stof en spaanders op wervelt ofaar binnen zuigt.De machine et uitschakelen pas wegzetten wanner der er tot stilstand is gekommen.

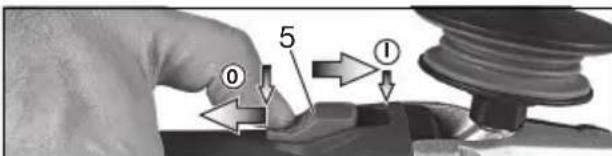

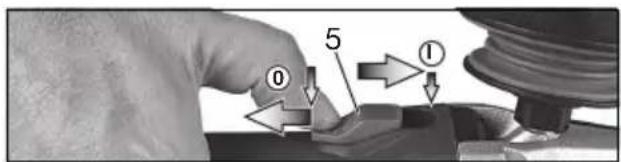

Machines met schakelschuif:

Inschakelen: Schuifschakelaar (5) maar voren schuiven. Voor een langdurige inschakelingervolgensaar beneden klappen tot hij inklikt.

Uitschakelen: Op het anschterste uiteinde van de schakelschuif (5) drukken en loslaten.

Machines met "Paddle-schakelaar" (met dodemansfunctie):

Inschakelen: de Paddle-schakelaar (11) in de richting van de pijl schuiven en verrolgens de Paddle-schakelaar (11) indrukken.

Uitschakelen: de Paddle-schakelaar (11) loslaten.

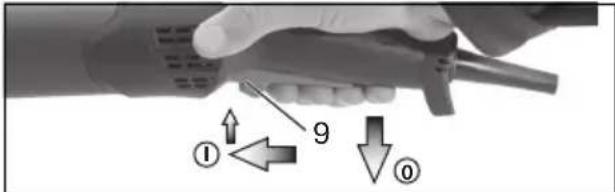

Machines met de aanduiding W...RT: Moment inschakeling (met dode manschakelaar)

Inschakelen: drukschakelaar (9) maar voren schuiven enervoigens de drukschakelaar (9) maar boven drukken.

Uitschakelen:That de drukschakelaar (9) los.

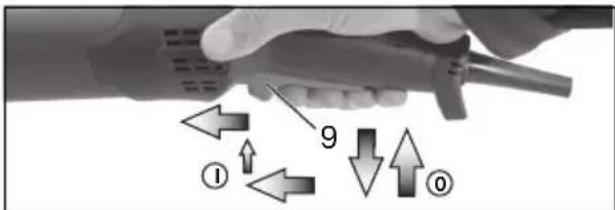

Machines met de aanduiding W...RT: Continue inschakeling (afhankelijk van deuitvoering)

Inschakelen: machine zoals boven beschreiben inschakelen. Vervolgens de drukschakelaar (9) nog een keer maar voren schuiven en in de voorste positie ontlasten om de drukschakelaar (9) te vergrendelen (continue inschakeling).

Uitschakelen: de drukschakelaar (9) maar boven drukken en loslaten.

8.3 Tips voor het werk

Schuren en schuren met zandpapier:

De machine matig aandrukken en over het oppervlakBeen- en weebergewen, zodat het werkstukoppervlak Niet te heet wordt.

Grofslijpen: Voor een goed arbeitsresultaat moet uwerken met een invalidshoek van 30^ - 40^

Doorslijpen:

Bij het dooreljpen altijd in tegengestelderrichting (zie afbeelding) werken. Anders bestaat het gevaar dat de machine ongecontroleerd uit de snede springt. Werk met een matige,

aan het materiaal aangepaste voorwaartse beweging. Niet schuin wegdraaien, Niet drukken, Niet trillen.

Werken met draadborstels:

De machine matig aandrukken.

8.4 Aangesloten op een gereedschapsgordel (afhankelijk van de uitvoering)

Veiligheidsinstrumenties special voor het gebruik op hoogte. Lees alle

veiligheidsvoorschriften en aanwijzingen. Het nicht in acht nemen van de veiligheidsinstrumenties en aanwijzingen kan ernstig letsel tot gevolg hebben.

• Alleen voor gebruik door waarvoort opgeleid personeel. De gebruikers要去en opgeleid zijn voor het gebruik en over de verilgheid van het gebruik van het gereedschap op hoogte+zijn geinstrueerd.
• Let erop dat het gereedschap tijdens het werken op hoogte algid is beveiligd met de gereedschapsgordel. Gebruik alleen geschikte gereedschapsgordels van Metabo (maximale lengte 2 m (6,5 ft) met voldoende demping). De maximaal toegestane valhoogte voor de gereedschapsgordel (bevestigingsgordel) mag Niet hoger�n dan 2 m (6,5 ft). Gebruik alleen gereedschapsgordels die geschikt�n voor het betreffende gereedschapstype en die minimaal�n ontworpen voor het gewicht van het gereedschap inclusief alle gebruikte accessoires.
• Lees de gebruiksaanwijzing van de gereedschapsgordel en neem hem in acht!
• Controller voor elk gebruik het gereedschap (in het bijzonder het bevestigingsoogje) en de gereedschapsgordel op beschadigingen en een feilloze werkung (inclusief stof en naden). Gebruik het gereedschap en de gereedschapsgordel Niet als deze beschadigd zijn of nicht meer maar behoren werken.
• Bevestig de gereedschapsgordel Niet aan uw lichaam. Bevestig de gereedschapsgordel aan een solide bevestigingsmogelijkheid, die de krachten van een vallen gereedschap kan opvangen.
• Gevaar voor kneuzingen, snijwonden of verwikkelingen. Gebruik de gereedschapsgordel Niet in de nabijheid van bewegende onderdelen, mechanismen of draaiende machines.
• Verander de aansluiting voor de gereedschapsgordel aan het gereedschap Niet en gebruik deze ook Niet voor andere doeleinden dan die beschreiben in deze gebruiksaanwijzing.
• Bevestig het gereedschap uitsluitend aan een gereedschapsgordel met een karabijnhaak. Bevestig het gereedschap Niet met een lus of een knoop aan de gereedschapsgordel. Gebruik voor de bevestiging geen koorden of touwen. Gebruik uitsluitend een karabijnhaak met tweeweg sluitsystem. Gebruik geen enkelvoudig gezekerde klemkarabijnhaak.
• Bevestig de gereedschapsgordel op een dergelijkke manier dat het gereedschap van de gebruiker weg beweegt als het mocht vallen. Gereedschap dat is gevaln bungelt aan de gereedschapsgordel, wat letsel of verlies van evenwicht bij de gebruiker tot gevolg kan hebben.
• Bevestig nooit meer dan een gereedschap aan de gereedschapsgordel.

• Gebruik alleen de speciala hiervoor bestemde bevestigingspunten (bevestigingsoogje (10)), om de gereedschapsgordel aan het gereedschap te bevestigen. Wijzig NOOIT een gereedschap om een bevestigingspunt te make.

• Bevestig de gereedschapsgordel Niet op een dergelijkke manier aan het gereedschap, dat hierdoor beveiligingsvoorzieningen, schakelaars of vergrendelingen Niet meer maar behoren werken.

• Houd de gereedschapsgordeluitdebuurt van het gereedschap.
• Bescherm de gereedschapsgordel gegen rondvliegende vonken enSPANen.
• Bescherm de gereedschapsgordel gegen scherpe randen, messen, spanen, enz. Stap nooit op de machine of op de gereedschapsgordel.
• Gebruiq gereedschapsgordels of bevestigingsmiddelen nooit om de hefboomwerking van een gereedschap te vergroten.
• Zorg voor voldoende ruimte rondon het gebied waar het gereedschap kan vallen. In het gebied waar het gereedschap kan vallen mag niemand aan gevaar worden blootgesteld.
• Na een val het koord verrangen en de machine op beschadigingen controleren. Laat de machine naiedere val door een waarvoor opgeleidevakman op beschadigingen controleren en zo nodig repareren.
• Probeer nooit de vallende machine op te vangen. Dat kan letsel veroorzaken.

8.5 Overbrengingsbehuiizing draaien

Zie pagina 3, afbeelding E.

• Trek de stekker uit het stopcontact.
• De bevestigingsbout (a) van de hendel (17)
  losschroeven. De bout en de hendel (met het plaatgedeelte) verwijdersen en wegleggen.
• De vier bouten van de overbrengingsbehuizing (b) losschroeven. Let op! De overbrengingsbehuizing Niet verwijdersen!
• De overbrengingsbehuizing in de gewenste stand draaien zonder deze te verwijderen.
• De vier bouten van de overbrengingsbehuizing (b) in de aanwezige gaten met schroefdraad schroeven. Aanhaalmoment = 3,0Nm + / - 0,3Nm .
• De veer, die de hendel in de juiste stand drukt, terzijde schuiven en de hendel (17) (met het plaatgedeelte)plaatsen en met de bevestigingsbout (a) vastschroeven.
  Aanhaalmoment = 5,0Nm + / - 0,5Nm
  Controleren of de hendel correct werkt: deze moet onder veerspanning staan.

9. Reiniging

Tijdens de bewerking kuren stofdeeltjes in het binnenste van de elektrische machine verecht komen. Dit heeft invloed op de koeling van het elektrische gereedschap. Geleidende afzettingen kuren invloed hebben op de veiligheidsisolatie van het elektrische gereedschap en elektrische gezaren veroorzaken.

elektrische gereedschap regelmatig, vaak en grondig door alle voorste en achefterste luchtspleten uitzuigen of met droge lucht uitblazen. Trek eerst de stekker van het elektrische gereedschap uit het stopcontact en draagijdens het schoonmaken veilgheidsbril en stofmasker.

10. Storingen verhelpen

Machines met VTC-, TC-, VC-elektronica:

De elektronische signalindicatie (7) Licht op en het belastingstoerental neemt af (niet W...RT). De machine worden te zwaar belast! De machine met het nullasttoerental latent lopen tot de elektronische signalindicatie uitgaat.

De machine loopt nicht. De elektronische signaalindicatie (7) (afhankelijk van de uitvoering) knippert. De herstartbeveiliging

is geactiveerd. Wordt de netstekker in het stopcontact gestoken wanneer de machine ingeschakeld is, of is de stroomtoevoer na een onderbreking weehersteld, dan loopt de machine Niet aan. De machine uit- en weein schakelen.

11. Toebehoren

Gebruik alleen originele Metabo toebehoren.
Zie pagina 5.

Gebruik alleen toebehoren die voldoen aan de in deze gebruiksaanwijzing genoemde eisen en kenmerken.

A Doorslijp-beschemkapclip/beschemkap voor het doorslijpen

Bestemd voor het werk den met doorslijpschijven, diamant-doorslijpschijven. Wanner de doorslijp-beschemkapclip erop is aangebracht, verandert de beschemkap in een doorslijp-beschemkap.

B Afzuigbeschemkap voor het doorslijpen

Bestemd voor het doorslijpen van steenplaten met diamant-doorslijpschijven. Met aansluitstuk om de steenstof met een geschikt afzuigapparaat af te zuigen.

C Afzuigbeschemkap voor het slijpen van vlakken

Bedoeld voor het slijpen van beton, tegels, hout en kunststof met di komvormige diamantschijven c.q. glasvezelschijven en geschikte slijpschijven. Met aansluitstuk om stof van steen, hout en kunststof met een geschikt afzuigapparaat af te zuigen. Niet geschikt voor het afzuigen van vonden of het slijpen van metalen.

D Stofbeschermingsfilter

Het fijnmazige filter voorkomt het binnendringen van grove stofdeeltjes in de motorbehuizing. Regelmatig afnemen en reinigen.

E Handbescherming

Bestemd voor het werk den met steunschijven, slijpschijven, draadborstels en diamantboorkronen voor tegels.

Handbescherming aanbrengen onder de extra grep opzij.

F Beugel met meertere standen voor extra handgreep

Maakt vele handgreeposities möglichk.

G Extra handgreep met beugel

Complet toebehorenprogramma, zie www.metabo.com of de catalogus.

12. Reparatie

Reparaties aan elektrische gereedschap
mogen uitsluitend door een erkendevakman
worden uitgevoerd!

Wanner de aansluitkabel worden beschadigd,要去\ deze door een speciale aansluitkabel worden\ vervangen.

Neem voor elektrische gereedschap van Metabo dat gerepareerd dien te worden contact op met uw Metabo-vertegenwoordiging. Zie voor adressen www.metabo.com.

Onderdeellijsten kurz u via www.metabo.com downloaded.

Het ontstane slijpstof kan schadelijke stoffen bevatten: Op de juiste wijze als afval behandelen.

Neem de nationale voorschriften in acht voor een milieuvriendelijkke verwijdering en de recycling van afgedankte machines, verpakkingen en toebehoren.

Uitsluitend voor EU-landen: Geef uw elektrogereedschap nooit met het huisvuil mee! Volgens de Europese richtlijn 2012/19/EU inzake gezruikte elektrische en elektronische apparaten en de vertaling hiervan in de nationale wetgeving dienen oude elektroapparaten geschaden te worden ingezameld en op milieuvriendelijk witje te worden afgevoerd.

Toelichting bij de gegevens van pagina 4.
Wijzigingen en technische verbeteringen voorbehonden. = diameter van het inzetgereedschap t_,1 = . toelaatbare dikte van het inzetgereedschap in het spanbereik bij gebruik van de tweeegaatsmoer (15) t_,2 = . toelaatbare dikte van het inzetgereedschap in het spanbereik bij gebruik van de quick-spanmoer (1) t_,3 = grofslijpschijf/doorslijpschijf: max. toelaatbare dikte van het inzetgereedschap
M = schroefdraad as
I = lengte van de schuurspindel
n = onbelast toenental (hoogste toenental)
nV = onbelast toenental (instelbaar)
P1 = nominal vermogen
P2 = afgeveen vermogen
m = gewicht zonder netsnoer
Meetgegevens volgens de norm EN 60745.
Machine van beveiligingsklasse II
~ Wisselstroom
* Machines met de aanduiding WE... : Energierijke hoogfrequente storingen hunnen schommelingen in het toenentalveroorzaken. Deze verwijnen waar zodra de storingen afgenomen zijn.

De vermelde technische gegevens zijn tolerantiewaarden (overeenkomstig de betreffende geldige norm).

A Emissiewaarden

Deze waarden makeen een beoordeling mogelijk van de emissie van het elektrische gereedschap en een vergelijkking van de verschillende elektrische gereedschappen. Afhankelijk van het gebruik, de toestand van het elektrische gereedschap of het inzetgereedschap kan de daadwerkelijkke belasting hoger of lageruitvallen. Neem voor de beoordeling pauzes en fases met een lagere belasting in aanmerking. Bepaal op grond van de overeenkomstig aangepaste taxatiewaarden maatregelen ter bescherming van de gebruiker, bijv. organisatorische maatregelen.

Totale trillingswaarde (vectorsom van drie
richtingen) bepaald volgens EN 60745:

a_h,SG =trillingsemissiewaarde (Oppervlakken schuren)

a_h,DS =trillingsemissiewaarde (schuren met slijpschijf) a_h,P =trillingsemissiewaarde (polijsten)

K_h,SG / DS / P = onzekerheid (trilling)

Typische A-gekwalificeerd geluidsniveau:

LDA =geluidsdrukniveauau

LWA = geluidsvermogensniveauau

K_DA , K_WA = onzekerheid

Tijdens het werkken kan het geluidsniveau de 80 dB(A) overschrijden.

Draag gehoorbescherming!

ITALIANOit

jie jie 1i0e i0e i0e i0e i0e i0e i0e i0e i0e i0e i0e i0e i0e i0e i0e i0e i0e i0e i0e i0e i0e i0e i0e i0e i0e i0e i0e i0e i0e i0e i0e i0e i0e

WEBA... WEVA... WEA... WBA... A...
P 1000000000000000000000000000000000000000000000000000000000000000000000000000000

aaii aai i jilal g jll ai slal j i jai lai jai all giy loay yjia aai j

jil jil cliaa oogall jg
