BRUKSANVISNING WEA 19180 Quick RT METABO

Vi forsakrar och tar ansvar for att vinkelslipen med typ- och serienummer *1) uppfyller kraven i gallande direktiv *2) och standarder *3). Teknisk dokumentation *4)-se sid. 4.

2. Använd maskinen enlg't anvisningarna

Vinkelsliparna ar med Metabo originaltillbehör avsedda for slipning, sandpapperssslipning, stalborstning och kapning av metall, betong, sten och liknande material utan vatten.

WEVA 15-125 Quick, WEVA 15-150 Quick lampar sig även for lättare poleringsarbeten. Vi rekommender att du anvander var vinkelpolerare for tyngre poleringsarbeten.

Maskiner med beteckningen WEV... lampar sig särskilt bra for arbenen med stalborstar tack vare vred for varvtalsinstalling.

Användaren ansvarar själv für skador som orsakas av felaktig användning.

Allmanna foreskrifter om forhindrande av olycksfall samt bifogade sakerhetsanvisningar maste foljas.

3. Allmanna sakerhetsanvisningar

Följ anvisingarna i textavsnitten med den har symbolen, sa forebygger du personskador och skador pa elverktyget!

WARNING - Läsigen brom bra克斯anvisingen for att minska risiken for skador.

VARNING! Läsigenom alla sakerhetsanvisningar och anvisningar.

Följer du inte sakerhetsanvisningar och anvisningar kan det leda till elstötar, brand och/eller svåra skador.

Spara sakerhetsanvisningar och anvisningar for framtida bruk.

Se till sa att dokumentationen foljer med elverktyget.

4. Särskilda sakerhetsanvisningar

4.1 Sakerhetsanvisingar for bade slipning, sandpapperssslipining, stalborstning och kapning:

Användningsområde

a) Elverktyget ar avsett att anvandas for slipning, sandpapperssslipning, stalborstning och kapning. Folj alla sakerhetsanvisningar, anvisningar, illustrationer och all information

som foljer med maskinen. Om anvisingarna inte foljss uppstar risk for elstotar, brand och/eller svara personskador. WEVA 15-125 Quick, WEVA 15-150 Quick kan även anvandas som poleringsmaskin.
b) Elverktyget ar inte avsett for polering.
Anvanderu maskinen till sadant som den inte ar avseddd for utsatter du dig sjalv och andra forara och risk for personskador. (Gallerendast WEVA 15- 125 Quick, WEVA 15-150 Quick.)
c) Använd bara tillbehör som ar avsedda För elverktyget och rekommenderas av tillverkaren. Att tillbehöret kan fästas på elverktyget ar ingen garanti für att verktyget fungerar sakert.
d) Verktygets tillatna varvthal sca vara minst like högt som maxvarvtalet som anges pa maskinen. Tillbehör som roterar med for högt varvthal kan gå sönder och delar flyga omkring.
e) Verktygets ytterdiameter och tjocklek skamotsvara elverktygets specifikationer. Verktyg med fel dimensionaler gär inte att skydda ellerkontrollera tillräckligt.
f) Verktyg och gänga sca passa exakt på elverktygets slipspindel. På flansfasta verktyg sca gängfastet passa flansformen exakt. Delar som inte passar exakt på fästet orsakar obalans, kraftiga vibrationer och kan få användaren att tappa kontrollen.
g) Använd aldrig trasiga verktyg. Kontrollera verktygen före användning, t.ex. sö att slipskivor inte ár uppläkta eller spräckta, sliprondeller inte ár spräckta, slitna ull utnött, stålborstar inte har lös erler avbruten trad. Tappar du maskin och verktyg, kontrollera om nagot ár skadat och satt i sö fall på ett helt verktyg. När du kontROLLERat verktyget och satt i det, se till att du själv och andra runtomkring inte ár inom räckhäll for roterande delar och kör maskinen på maxvarvthal i en minut. Skadade verktyg går oftast sönder vid testet.
h) Använd personlig skyddsutrustning.
Beroende på tillampningen, använd visir, ögonskydd eller skyddsglasogon. Om det behövs, använd dammask, horselskydd, skyddshandskar eller skyddsförkläde som skyddar mot grader och avverkat material.
Skydda ögonen mot kringflygande skrapp som uppSTAR vid användningsområdena. Dammask och andningsskydd ska klara att filtrera bort det damm som bildas vid användning. Om du blir exponerad for buller, kan du fã horselskador.
i) Se till att andra i narheten ar på sakert avstand fran arbetsområdet. Den som ar inom arbetsområdet skara personlig skyddsutrustning. Delar av arbetsstycken uller trasiga verktyg kan slungas ivag och orsaka personskador utanfor det aktuella arbetsområdet.
j) Håll bara maskinen i de isolerade greppen när du jobbar med verktyg som kan komma i kontakt med dolda elledninger erler den egna

SVENSKAsv

sladden. Kontakt med stromforande ledninger kan spanningsssa maskinens metalldilar sa att du farr en stot.

k) Se till sa att sladden intekommen nara roterande delar. Tappar du kontrollen over maskinen kan sladden bli avkapad eller snos in sa att din hand ell er arm dras in i roterande delar.
I) Lagg aldrig ifrän dig elverktyget forran roterande delar stannat helt. Roterande delar kan komma i kontakt med underlaget, sa att du tappar kontrollen over elverktyget.
m) Elverktyget fãr aldrig vara igang när du bär det. Kommer roterande delar i kontakt med klädesplagg kan de haka fast och borra in sig i kroppen.
n) Rengör ventilationsöppningarna på elverktyget regelbundet. Motorfläkten suger in dammi huset, for mycket avlagringar av metalldamm kan ge elstötar.
o) Använd inte elverktyg i narheten av brännbara material. Gnistor kan antanda materialet.
p) Använd aldrig verktyg som kräver skärvatska. Vatten och andra flytande kylmedel kan ge elstötar.

4.2 Kast och motsvarande sakerhetsanvisningar

Kast ar en plotslig reaktion på grund av att roterande delar hakar fast eller hyper, som t.ex. en slipskiva, sliprondell, stalborste. Ihakningen aller nypet ger den roterande delen ett abrupt stopp. Det slungar elverktyget okontrollerat mot verktygets rotationsriktning vid blockeringen.

Om t.ex. en slipskiva hakar fast aller hyper i arbetsstycket, kan slipskivskanten som sitter fast spräcka slipskivan eller ge att kast. Slipskivan rör sig daß mot erller frän användaren, allt beroende på skivans rotationsriktning vid blockeringen. Det kan även leda till skivsprängning.

Ett kast beror helt och hallet på felaktig användning av elverktyget. Det kan forhindras med hjälp av försiktighetsatgärderna nedan.

a) Håll fast elverktyget ordentligt och ha en kroppställning som gör att du kan parera kastrekylen med armarna. Använd alltid stödhandtaget nar det ar på, sö att du fär sö stor kontroll som möjligt over kast och reaktioner vid drift. Med rätt atgärder kan du som anecdare behärska kastrekyler och motriktade krafter.
b) Håll aldrig handen nara roterande delar. Verktyget kan röra sig över handen om du fär att kast.
c) Sta inte med kroppen i den riktning som elverktyget ror sig om det fär att kast. Kastet slungar elverktyget i motsatt riktning mot slipskivans rotationsriktning vid blockeringen.
d) Var extra forsiktig i narheten av horn, skarpa kanter osv. Se till sa att verktyget inte studsar mot arbetsstychet och hyper. Roterande delar har latt att nypa om de studsar vid horn och skarpa

kanter. Det kan få dig att tappa kontrollen eller ge kast.

e) Använd aldrig sāgkedjor eller tandade sāgklingor. Sādana verktyg ger ota kast aller fär dig att Förlora kontrollen over elverktyget.

4.3 Särskilda sakerhetsanvisningar for slipning och kapning:

a) Använd bara sprängskydd och slipskivor som ar godkända for elverktyget. Slipskivor som inte ar avsedda for elverktyget gär inte att skärma av tillräckligt och ger osakert skydd.
b) Forsänkta slipskivor skara vara monterade sa att silpytan ligger under kanten pa sprängskyddet. Felmonterad slipskiva som sticker ut over sprängskyddskanten gär inte att skärma av ordentlich.
b) Sprängskyddet ska sitta ordentligt på elverktyget och vara inställt sö att du fär maximal sakerhet och exponeras För sö liten del som möjigt av slipskivan. Sprängskyddet hjälper till att skydda dig mot losa fragment, mot kontakt med slipskivan och mot gnistor som kan antända dina kläder.
d) Slipskivorna ar bara gjorda for avsedd användning. t.ex.: slipa aldrig sidoytor med en kapskiva. Kapskivor ar avsedda for materialavverkning med skivkanten. Sidokrafter pa en sän slipskiva kan ge skivbrott.
e) Använd alltid oskadade flansar med ratt dimension och form for den skiva som du ska anvanda. Ratt flans skyddar slipskivan och minskar risken for skivbrott. Flansar till kapskivor skiljer sig frän flansar till andra slipskivor.
f) Använd aldrig notta slipskivor是从 större elverktyg. Större elverktygs slipskivor ar inte gjorda for ika hoga varvital som minded elverktygs och kan spricka.

4.4 Andra särskilda sakerhetsanvisningar for kapning:

a) Se till sa att kapskivan inte hyper aller fär for stor tryckkraft. Gör inte for djupa kap.
Överbelastar du kapskivan ökar belastningen och risken for att skivan blir stukad eller hyper, vilket kan ge kast eller skivbrott.
b) Undvik området framfor och bakom kapskivan. När du for kapskivan ifran dig i arbetsstycket kan att slunga elverktyget och den roterande skivan rakt emot dig.
c) Om skivan hyper aller om du avbryter arbetet, slå av maskinen och hull den stilla tills skivan stannat welt. Forsök aldrig dra loss kapskivan ur skåran nar skivan roterar, det kan ge ett kast. Hitta och atgärda orsaken till att skivan nop.
d) Slå inte på elverktyget nar det sitter i arbetsstycket. Låt kapskivan varva upp till maxvarvtil innan du försiktigt fortsätter kapningen. Annars kan skivan haka i, hoppa ur arbetsstycket eller ge att kast.
e) Palla upp plattor eller stora arbetsstycken, sa minskar risken for kast pa grund av att

kapskivan hyper. Stora arbetsstycken kan boja sig av sin egen vikt. Palla upp arbetsstycket pa bada sider, bade vid kapstallet och kanten.

f) Var extra försiktig nar du "instickskapar" i befindliga vaggar eller andra ställen utan insyn. Kapskivan kan vid insticket gå i gas-, vatten- uller elledninger erller andra foremål som kan ge kast.

4.5 Särskilda sakerhetsanvisiningar for sandpappers slipped:

a) Använd inte überdimensionerade slippappper,utan följ tillverkarens anvisningar om slippappersmatt. Slippappper som stickerutanfor sliprondellen kan ge personskador, fā rondellen att nypa, riva sönder slippappret ell er ge kast.

4.6 Endast for WEVA 15-125 Quick, WEVA 15-150 Quick: Särskilda sakerhetsanvisningar for polering:

Det fär inte finnas nagra lösä dela pa polerhättan, framforallt fästtrådär. Stick in ellkapa fästtrådarna. Lösa, medroterande fästtrådarrkan dra med sig dina fingrar in uller fastna i arbetsstycket.

4.7 Särskilda sakerhetsanvisningar for arbete med stålborste:

a) Tänk på att stålborsten tappar borst även vid normal användning. Überbelasta inte borsten med for stor tryckkraft. Ivägslungade borst kan lätt tränga igenom tunna kläder och/eller in i heden.
b) Om sprängskydd rekommenderas, sä ar det i syfte att forhindra att dukommen i kontakt med stalborsten. Skiv- och koppborstar fär större diameter av tryck- och centrifugalkrafterna.

4.8 Övriga sakerhetsanvisningar:

WARNING! - Använd alltid skyddsglasögon.

WARNING - Elverktyget ske alltid anvandas med bada handerna.

Använd elastiska mellanlägg om de foljer med som en nödvändig del av slipmediet.

Följ verktygs- och tillbehörstillverkarens anvisningar! Skydda slipskivorna mot fett och slag! Slipskivor skall forvaras och hanteras försiktigt enligt tillverkarens anvisningar.

Använd aldrig kapskivor till grovbearbetning! Kapslipskivor tãl inte tryck i sidled.

Säkra arbetsstycket瑕 att det ligger stadigt och inte glider, t.ex. med spanntving. Palla upp stora arbetsstycken ordentligt.

Anvanderu verktyg med gangfaste farspindelanden inte gai botten pa slipverktyget. Se tillsaattgangningen i verktyget ar tillrackligt lang, saatt hela spindeln far plats.Verktygsgangningenmaste passa spindelgangan. Spindellangend och-ganga,se sid.4 och kap.14.Tekniska data.

Vi rekommenderar att du anvander stationart utsug. Forskoppla alltid en jordfelsbrytare (RCD) med en max. aktiveringsstrom pa 30mA . Slar jordfelsbrytaren av vinkelslipen, maste du kontrollera och rengora den. Se kapitlet 9. Rengoring.

Skadade, ej runda eller vibrerande verktyg fär ej användas.

Försök att inte skada gas-, vatten- och elledninger somt barande väggar.

Byt ut skadade eller spruckna stodhandtag. Använd aldrig maskinen med trasigt stodhandtag.

Byt ut skadat ell sprucket sprangskydd. Anvand aldrig maskinen med trasigt sprangskydd.

Fäst små arbetsstycken. Spann t.ex. fast dem i skruvstad.

Minska belastning genom damm:

VARNING - Vissa typ per av damm som genereras vid sandpapperslipning, slipning, borrning och andra arbeten innehaller kemikalier som kan orsaka cancer, fosterskador aller andra fortplantningsstorningar. Till dessa kemikalier hör bland annat foljande:

• Bly av blyhaltig färg.
• Mineraliskt damm i murstenar, cement och andra murmaterial.
• Armenik och krom i kemiskt behandlatTRA. Den risk som du utsaats for beror pa hur ota du genomfor denna typ av arbeten. For att minska belastningen genom dessa kemikalier: Arbeta i ett ordentligt ventilerat omrade och anvand godkand skyddsutrustning, t.ex. dammask som utvecklats specielt for filtrering av mikroskopiska partiklar.

Detta gäller även für damm frän andra material, t.ex. vissa tratyper (som ek-ller bokdamm), metaller, asbest. Andra sjukdomar ar t.ex. allergiska reaktioner och andningsbesvär. Låt inte damm hamna i din kropp.

Följ gällande bestämmelser für respektive material, personal, arbete och användningsplats (t.ex. regler für olycksförebyggande, avfallschantering).

Samla upp partiklarna pa den plats dar de uppstar, undvik att de lagras i den omgivande miljon.

Till speciella arbetsuppgifter ska man anvanda lampliga tillbehör. Pá sá satt hamnar färre partiklar okontrollerat i omgivningen.

Anslut lampligt dammutsug.

Minska dammbelastningen genom att vidta foljande atgärder:

• rikta inte partiklarna fran maskinen ellermaskinens franluftsflode mot dig sjalv, motpersoneri narrhen eller mot avlagrat damm
• använd en utsugsanordning och/eller en luftrenare,
• sorj for god ventilation pa arbetsplatsen och dammsug for att halla rent. Sopning ell ruftblasning kan gora sa att damm virvlas upp.

SVENSKAsv

• Dammsug eller tvatta skyddsklader. Kläder sk inte blasas, slås eller borstas rena.

5. Översikt

Se sidan 2.

1 Quick-spannmutter *
2 Spindel
3 Autobalansstödläns
4 Spindelläsknapp

5 Skjutreglage PÄ / AV *

6 Handtag

7 Elektronikindikering
8 Varvitalsved
9 Strömbrytare*

10 Fästögla (for fallsakring)*

11 Paddelbrytare
12 Stödhandtag/vibrationsdämpat stödhandtag *
13 Skyddskápa
14 Stödläns
15 Tvahalsmutter*
16 Spannyckel
17 Fästspak till sprängskyddet

• beroende på utforande/ingär inte

6. Färe användning

Kontrolera Först att spänningen och frekvensen på markskylten stämmer över

med nätströmmen och nätfrekvensen du ska använda.

Förkoppla alltiden jordfelsbrytare (RCD) med en max. aktiveringsström på 30 mA.

6.1 Satta pa stodhandtaget

Arbeta bara med pāsatt stödhandtag (12)!

maskinens vänster- eller högersida.

6.2 Satta på sprängskyddet

Använd rätt sprängskydd till slipmedlet für din egen sakerhets skull! Se även kapitlet 11.

Tillbehör!

Sprängskydd for slipning

Avsett for arbeten med navrondeller, lamellslipskivor, diamantkapskivor.

Se sid. 3, bild D.

• Tryck ned spaken (17) ochhall den intryckt. Satt pa sprangskyddet (13) i markerat lage.
• Släpp spaken och vrid sprängskyddet tills spaken snapper fast.
• Tryck på spaken och vrid sprängskyddet sö att den skyddade delen ar mot användaren.
• Kontrollera att sprängskyddet sitter fast ordentlich: Spaken skaa hasnäppt fast och sprängskyddet skainte gà att vrida.

Använd endast verktyg som sticker ut atanfor sprängskyddet minst 3,4 mm.

(ta av sprängskyddet i omvänd ordning.)

7. Satta på slipskivan

Färe alla omriggningsarbeten: Dra ut kontakten ur attaget. Maskinen skara vara av spindeln skaa stannat.

Vid arben med kapskivor maste du av sakerhetsskal anvanda kapsprangskydd (se 1. Tillbehör).

7.1 Lasa spindeln

• Tryck på spindellåsningen (4) och vrid spindeln (2) für hand tills du känner att spindellåsningen hakar fast.

7.2 Satta på slipskivan

WA...WBA...WE...A...

Se sid. 2, bild A.

Stödlänsen med autobalans (3) sitter fastmonterad på spindeln. En avtagbar ländsär inte nödvändigt som på de flesta andra ulslipar.

Autobalans-stödlänsens anliggningsyta (3), slipskiva och Quick-spannmuttern (1) maste rena. Rengör vid behov.

• Lagg slipskivan på autobalans-stödlälsen (3). Slipskivan skå ligga an jämnt mot autobalans-stödlälsen.

WPB..., WEVB 1...

Se sid. 2, bild B.

• Satt på stödlänsen (14) på spindeln. Den sitter korrekt;nar den inte gár att vrida rund på spindeln.
• Lagg slipskivan pa stodflansen (14). Slipskivan.
  ska ligga an jamnt mot stodflansen.

7.3 Dra at Quick-spannmutrar (bara vissa modeller)

Dra Åt Quick-spannmutrar (1):

Quick-spannmutrar (1) fär endast sättas fast,
på maskiner med "Metabo Quick-system". Dür
erigen dessa maskiner på den röda
elläsningen (4) med markningen "M-Quick".

Du fär inte använda Quick-spannmutrar pāverktyg med spannfasten kraftigare an 7,1 Använd i stället tvahalsmutter (15) med nyckel (16).

• Spindellåsning, se kapitel 7.1
• Satt pa Quick-spannmuttern (1) pa spindeln (2) sa att de 2 flansarna gär i las pa de 2 sparen pa spindeln. Se bild pa sidan 2.
• Dra at Quick-spannmuttern for hand medurs.
• Dra at Quick-spannmuttern genom att vrida slipskivan hert medurs.

Lossa Quick-spannmutrar (1):

Spindeln med den roda M-Quickspindellasningen (1) far endast stoppas nar

Quick-spannmuttern (4) ar monterad!

• Maskinen har en viss aftergäng när du slagit av den.
• Precis innan slipskivan stannar trycker du pa knappen till M-Quick-spindellasningen (4). Quickspannmattern (1) lossar automatiskt ca ett halvt varv och kan skruvas avutan storre kraftanstrangning aller verktyq.

7.4 Installera/ta av tvahalsmutter (beroende pa utrustning)

Tvahalsmuttern har 2 olica sider. Så HAR skruvar du pa tvahalsmuttern pa spindeln:

Se sid. 2, bild C.

-X) Pà tunna slipskivor:

forhöjningen på tvåhãsmuttern (15) ska peka uppat sa att den tunna slipskivan kan spännas fast sækert.

X) På tjocka slipskivor:

forhöjningen på tvahålsmuttern (15) ska peka nedat på att tvahålsmuttern sitter sakert på spindeln.

• Spärra spindeln. Dra at tvahåsmuttern (15) medurs med spannyckeln (16).

Lossa tvåhãs muttern:

• Spindellåsning, se kapitel 7.1. Skruva av tvahåsmuttern (15) moturs med spännyckeln (16).

8. Användning

8.1 Stalla in varvtalet (bara vissa modeller)

Stall in rekommenderat varvital (8) med vredet. (litet tal = lagt varvital; stortal= hegt varvital)

Kapslipskivor, navrondeller, koppslipar, diamantkapskivor: hegt varvral

Borstar: medelhögt varvital

Sliprondeller: lagt aller medelhoga vtral

Obs! Vi rekommenderar att du anvander var vinkelpoerare vid polering.

8.2 Start och stopp

Hantera alltid maskinen med två händer!

Slä pa maskinen Först, lagg sedan an verktyget mot arbetsstycket.

Undvik oavsiktlig start: slå alltid av strömbrytaren när du drar ut kontakten ur utaget eller om strömmen bryts.

A., WBA., WEA., WEVA., WEBA., W...RT, WEVB.: Vid kontinuierlig användning fortssätter maskinen att gā om du tappar den. Hall alltid maskinen med bāda handerna i handtagen,STA stadigt och koncentrera dig pa arbetet.

Undvik att maskinen virvlar upp eller suger in damm eller span. När du slar av maskinen, lagg inte ifrän dig den forrän motorn stannat.

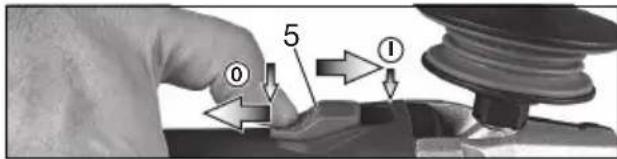

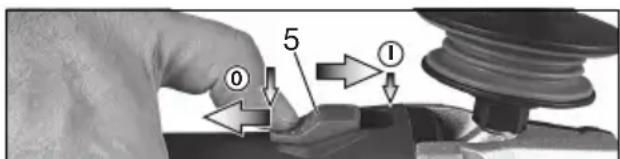

Maskiner med skjutreglage:

Start: Skjut skjutreglaget (5) framåt. Tippa ned den tills den snapper fast vid kontinuereg användning.

Stop: tryck på bakkanten av skjutreglaget (5) sa att det lossar.

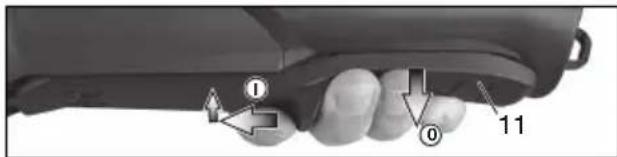

Maskiner med paddelbrytare: (med dödmansfunktion):

Påslagning: Dra paddelbrytaren (11) i pilens riktning och tryck)darefter på brytaren (11).

Franslagning: Lossa paddelbrytaren (11).

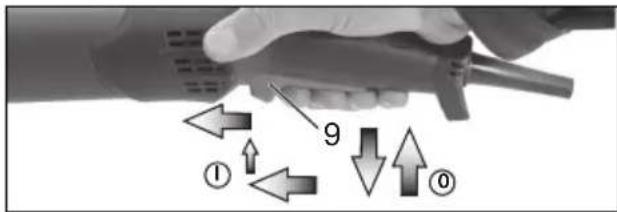

Maskiner med beteckning W...RT: Tillfällig inkoppling (med dödmansfungtion)

Inkoppling: Skjut strömbrytaren (9) framåt och tryck den (9) sedan uppåt..

Stopp: Slapp upp strömbrytaren (9).

Maskiner med beteckning W...RT: Kontinuerlig användning (bara vissa modeller)

Inkoppling: Slå på maskinen enligt beskrivningen ovan. Skjut strömbrytaren (9) framat en gang till och slapp upp den i det främre laget for att spärra strömbrytaren (9) (kontinuerlig användning).

Fränkoppling: Tryck strömbrytaren (9) uppat och slapp den..

Slipning och sandpapperssslipning:

Tryck lagom hart pa maskinen och for den fram och tillbaka over ytan, sa att arbetststycksytan inte blir for het.

Grovslipning: Du fãr böst slutresultat om du jobbar med ställvinklar på 30^ - 40^

SVENSKAsv

Kapslipning:

Jobba alltid mot rotationsriktningen vid kapning, se bild. Annars finns det risk att maskinen hoppar ut okontrollerat ur skaran. Jobba med lagom matning som ar anpassad till materialet du

bearbetar. Kanta inte, tryck inte, svang inte.

Tryck lagom hårt pā maskinen.

8.4 Anslutning till att särkringsbället for verktyg (beroende på utrustning)

Sakerhetsanvisningar sarskilt for anvandning vid arbeten pa hog hojd. Las alla

sakerhetsanvisiningar och anvisiningar. Om sakerhetsanvisiningarna och instruktionerna inte foljs kan det leda till allvarliga persorskador.

• Fär endast användas av utbildad personal.
  Användaren måste vara utbildad i verktygssakerhet samt i användning av verktyg på hög Höjd.
• Se till att verktyget alltid ar sakrat med särkringsbältet for verktyg när du utfor arbeten pa hög Höjd. Använd endast lampliga särkringsbälten for verktyg av market Metabo (maximal langd 2 m (6.5 ft) med tillräcklig dampning). Den största möjliga fallhöjden for särkringsbältet for verktyg fár inte överskrida 2 m (6,5 ft). Använd endast särkringsbälten for verktyg som ar lampliga for den specifica verktygstypen och som ar konstruera de for att vara minst verktygets vikt, inklusive alla tillbehör som används.
• Läs och beakta bruksanvisningen for säkringsbälteforverktyg!
• Kontrollera fore varje användning att verktyget (särskilt fästöglan) och särkringsbältet for verktyg inte ar skadade och fungerar som de sca (inklusive tyg och sommar). Använd inte verktyget erler särkringsbältet for verktyg om de ar skadade erler inte fungerar som de sca.
• Fäst inte verktygsbället for verktyg vid kroppen.
  Fäst sakringsbället for verktyg på en fast faspunkt som tål krafterna frän att fallande verktyg.
• Risk for krosskador, skärskador erler inlinding. Säkringsbälitet für verktyg fãr aldrig användas i narheten av rörliga delar erller mekanismer erler av arbetande maskiner.
• Genomfor inga andringar paskaringsbaltets koppling och anvand inte kopplingen for nagot annat andamal an vad som beskrivs i den har bruksanvisingen.
• Använd uteslutande karinhake for att fästa verktyget på särningsbälte. Fäst inte verktyget på ett särningsbälte med en ögla eller en knut. Använd inte vajrar eller snoren for fastsättning. Använd endast karinhakar med tvvägslässystem. Använd inga karinhakar med enkel snaplåsning.
• Säkra särkringsbället for verktyg sa att verktyget kan flyttas bort fran användaren nar det faller ned. Tappade verktyg hamnar i gungning pa särkringsbället, vilket kan leda till att användaren skadas eller tappar balansen.

• Fäst aldrig mer än att verktyg på att särningsbälte for verktyg.

• Använd endast de avsedda faspunkterna (fastogla (10)) for att fixera sakringsbälte på verktyget. Modificera ALDRIG ett verktyg für att skapa en faspunkt.

• Fäst inte sakringsbälct på verktyget på att satt som forhindrar att skyddsanordninger, brytare eller las fungerar som de ska.
• Håll säkringsbälct borta frän insatsverktyget.
• Skydda säringsbälctet for verktyg mot gnistor och span.
• Skydda särkringsbälctet for verktyg mot vassa kanter, skär, span och dylikt. Trampa inte pa maskinen eller på särkringsbälctet for verktyg.
• Använd inte sakringsbälten eller fästanordningar for verktyg for att öka havstängseffekten hos ett verktyg.
• Se till att det finns tillrackligt med plats i fallområdet. Inga personer fär befinna sig i fallområdet.
• Om maskinen fallit ned ska du byta ut vajern och kontrollera om maskinen ar skadad. Lat en utbildad person kontrollera om maskinen ar skadad varje gäng den faller ned och reparera den vid behov.
• Försök aldrig att fangga upp maskinen om den faller ned. Det kan leda till att du skadar dig.

8.5 Vrida vaxelhuset

Se sid. 3, bild E.

• Dra ut natakaktern.
• Skruva ur spakens (17) fästskruv (a). Ta ur skruven och spaken (med plåtdelen) och lagg undan.
• Skruva ur de 4 skruvarna på växelhuset (b).
  Varning! Dra inte av växelhuset!
  Vrid vaxelhuset i onskat lage utan att dra av det.
• Skruva i de 4 skruvarna (b) pa voxelhuset i debefintiga gängorna. Åtdragningsmoment = 3,0 Nm +/- 0,3 Nm.
• Skjut fjädern som trycker fast spaken i sitt läge at sidan och satt i spaken (17) (med platdelen) igen. Skruva at fästskruven (a). Åtdragningsmoment = 5,0 Nm +/- 0,5 Nm. Kontrolera att spaken fungerar korrekt, den maste vara fjäderspänd.

9. Rengöring

Under bearbetning kan particular avlagras pa insidan av elverktyget. Detta paverkar kylningen av verktyget negativt. Ledande avlagringar kan paverka elverktygets skyddsolering och orsaka elektriska faror.

Sug upp eller blås ut damm med torr luft frän ventilationsöppningarna på fram- och baksidan av verktyget grundligt och med jämna mellanrum. Koppla Först elverktyget frän strömmen och bär skyddsglasögon och andningsmask.

10. Atgärder vid fel

Maskiner med VTC-, TC-, VC-elektronik:

Elektronikindikeringen (7) tänds och arbetsvarvtalet sjunker (inte W...RT).

Maskinbelastningen ar for hog! Låt maskinen

gå på tomgang tills indikeringen for elsignal slocknar.

Maskinen kör inte. Den elektriska signalindikeringen (7) (beroende

utrusting) blinkar. Aterstartspärren har lost

ut. Om stickkontakten ansluts nar maskinen ar tillkopplad aller om strömforsrjningen Återstalls afterett avbrott startar inte maskinen. Slå av och pa maskinen ingen.

11. Tillbehör

Använd bara Metabo-originaltillbehör.

Se sidan 5.

Använd endast tillbehör som uppfyller kraven och specifikationerna i den här bruksanvisingen.

A Kapsprängskyddsklämma/sprängskydd for kapning

Avsett for arben med kapskivor, diamantkapskivor. Med monterad kapsprängskyddsklamma blir sprängskyddet kapsprängskydd.

Avsett for kaping av stenplattor med diamantkapskivor. Med dammsugaranslutning sa att du kan suga upp stendammet med lamplig dammsugare.

Avsedd for slipning av belong, belaggninger, tra och plast med diamantslipskal resp. fiberskivor och lampliga sliprondeller. Med dammsugaranslutting sa att du kan suga upp sten-, tr- och plastdamm med lamplig dammsugare. Lampar sig inte for utsugning av gnistor erer slipning av metall.

D Dammskyddsfilter

Det finmaskiga filtrethindrar grova partiklar fran att tränga in i motorhuset. Ta av och rengör med jämna mellanrum.

E Handskydd

Avsett for arbenen med stöd- och sliprondeller,
stalborstar och diamantborrkronor für kakel.

Fäst handskyddet under stödhandtaget.

F Multipositionsbygel for extrahandtag

Möjiggör flera olika handtagspositioner.

Reparation av elverktyg fär endast utföras av behörig elektriker!

Ar sladden skadad maste den bytas mot en specialsladd.

Metabo-elverktyg som behöver repareras skaslickas till din Metabo-Äterförsäljare. Adresser, se www.metabo.com.

Du kan hamta reservdelslistor pa www.metabo.com.

13. Miljöskydd

Slipdammet som uppstar kan innehalla skadliga amnen: Avfallshantera korrekt.

Följ nationella miljöfreskrifter for omhandertagande och atervinning av uttjanta maskiner, forpackningar och tillbehör.

Gäller endast für EU-länder: Slang inte uttjanta elverktyg i hushållssoporna! Enligt EU-direktiv 2012/19/EU om uttjanta el- och

elektronikprodukter samt enligt harmoniserad nationell lag sca uttjanta elverktyg kallsorteras for miljovanlig atervinning.

14. Tekniska data

Förklaringar till uppgifterna finns på sid. 4. Förbehäll für tekniskaändringar.

= verktygets maximala diameter

t_max,1 = . tillaten verktygstjocklek vid spannfastet när du användter tvahalsmutter (15)

t_,2 = . tillaten verktygstjocklek vid
spannfastet när du anvander Quick-spannmutter (1)

t_max,3 = navrondell/kapskiva: max. tillaten verktyGSTjocklek

M = Spindelgänga

I = Slipspindellängd

n^* = varvetal obelastad (maxvarvetal)

n_V^* = varvital obelastad (justerbart)

Mätvärdena ar uppmatta enligt EN 60745.

Maskinen har skyddsklass II

Vaxelstrom

• Maskiner med beteckning WE... : Energirika högfrektenta störningar kan orsaka varvitalssvängninger. De försvinner nar störningen klingat av.

Tekniska data ovan tar även hänsyn till toleranserna (motsvarande respektive gällande standard).

Utslappsvarden

Dessa varden medger en bedomning av verktygets utslapp samt jamforelse med andra eldrivna verktyg. Beroende pa forhallandena, verktygets skick och hur verktyget anvands kan de faktiska vardena vara hogre erer lagre. Rakna aven med pauser och perioder med lagre belastning. Anvand de uppskattade vardena for att ta fram skyddsatgarder for anvandaren, t.ex. organisatoriska atgarder.

Totalvibrationsvärde (vektorsumma i tre led) beräknad enligt EN 60745:

a_h,SG = Vibrationsemissionsvare (Ytslipning)

a_h,DS = Vibrationsemissionsvare (slipning med sliprondell)

a_h,P = Vibrationsemissionsvare (polering)

K_h,SG/DS/P = Onoggrannhet (vibrationer)

Typisk A-varderad bullerniva:

SVENSKAsv

LpA =Ljudtrycksniva

Lw =Ljudeffektniva

K_pA, K_WA = Onoggrannhet

Vid arbete kan ljudnivanoverskrida 80 dB(A).

Använd hörskyydd!

7. Montering av slipeskiven

För alle omstillingsarbeiter: Trekk stopselet ut av stikkontakten. Maskinen må vår slätt av vindelen må stå stille.

Nár det arbeides med kappeskiver, skal vernedekselet (se kapittel 11. Tilbehör) alltides.

7.1 Låsing av spindelen

Lösning av spennmutter

10. Utbedring av feil

Maskiner med VTC-, TC-, VC-elektronikk:

Elektronikk-signalet (7) lyser og hastigheten avtar (ikke W...RT). Maskinen belastes for mye! La maskinen gå på tomgang til signallyset slukker.

Maskinen gär ikke. Elektronikk-signalvisning (7) (avhengig av utstyr) blinker.

Startsperren har slätt inn. Hvis stopselet settes inn mens maskinen er på, eller hvis

For kapping av steinplater med diamantkappeskiver. Med stusser for a suge opp steinstovet med et egnet avsug.

C Avsugsdeksel for plansliping

Maskiner med skydekontakt:

Tilkobling: Skub skydekontakten (5) frem. Elværktoget holds de ndt ved at trykke kontakten ned, indtil den gar i hak.
